自行车便道综合项目施工专项方案.doc

自行车生态旅游高速道路工程
便道施工方案

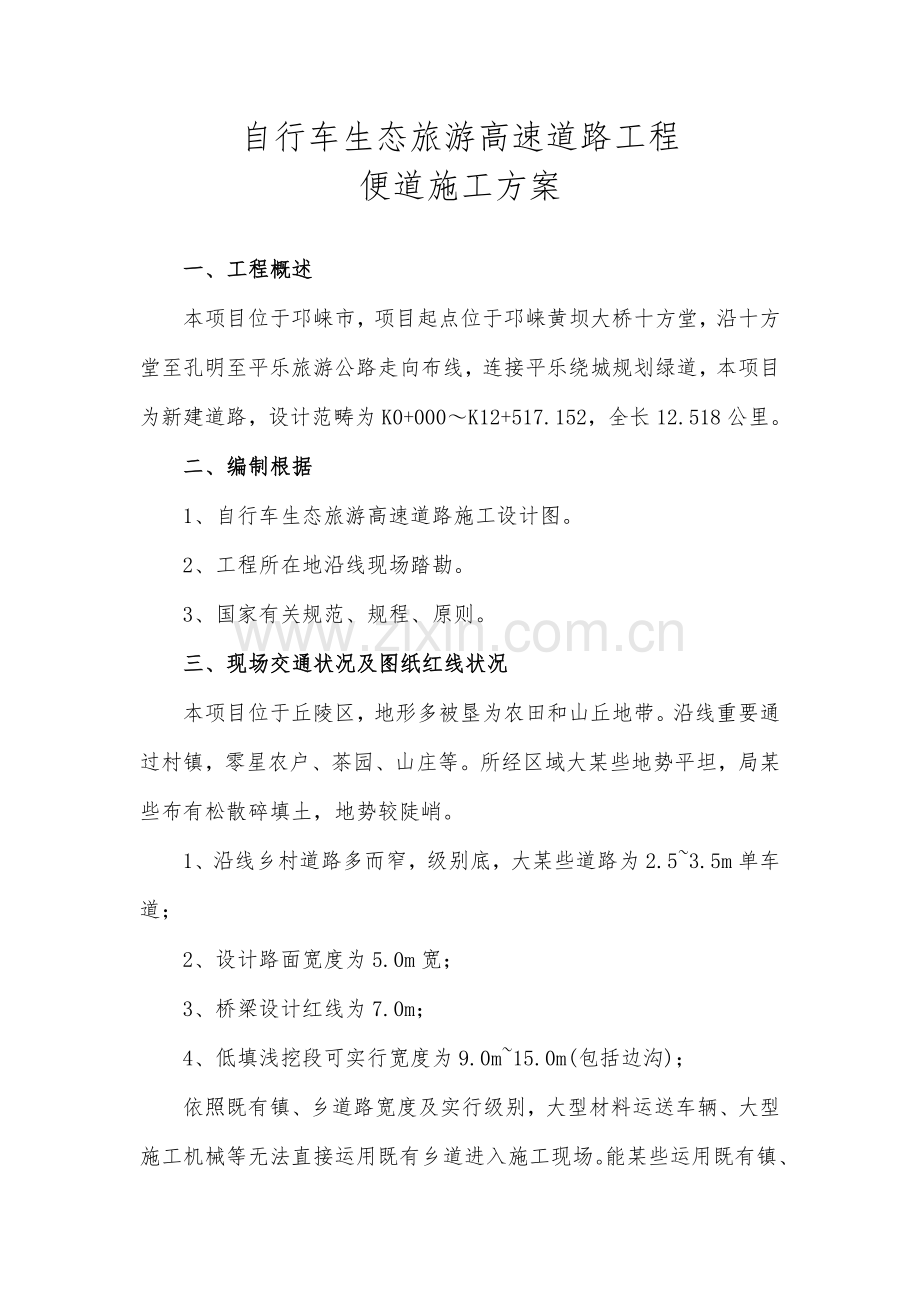

一、工程概述
本项目位于邛崃市，项目起点位于邛崃黄坝大桥十方堂，沿十方堂至孔明至平乐旅游公路走向布线，连接平乐绕城规划绿道，本项目为新建道路，设计范畴为K0+000～K12+517.152，全长12.518公里。
二、编制根据
1、自行车生态旅游高速道路施工设计图。
2、工程所在地沿线现场踏勘。
3、国家有关规范、规程、原则。
三、现场交通状况及图纸红线状况
本项目位于丘陵区，地形多被垦为农田和山丘地带。沿线重要通过村镇，零星农户、茶园、山庄等。所经区域大某些地势平坦，局某些布有松散碎填土，地势较陡峭。
1、 沿线乡村道路多而窄，级别底，大某些道路为2.5~3.5m单车道；
2、 设计路面宽度为5.0m宽；
3、 桥梁设计红线为7.0m；
4、 低填浅挖段可实行宽度为9.0m~15.0m(包括边沟)；
依照既有镇、乡道路宽度及实行级别，大型材料运送车辆、大型施工机械等无法直接运用既有乡道进入施工现场。能某些运用既有镇、乡道路也只能通过小型施工机械及运送车辆。桥梁红线宽度窄无法满足桥梁施工机械、材料通行作业面规定。挖填区无法采用全断面施工，只能采用半幅施工作业方式。本工程纵向作业线路长，依照建设方工期规定，施工筹划分多段多点平行作业，需要增长大量横向进入施作业点便道和纵向平行设计线路施工便道。
四、 现场便道布置原则
依照既有村道级别及宽度状况，本工程需新增施工便道，来保证正常型号施工机械、材料、土方运送车能进入施工现场作业点。本工程施工便道设立原则以尽量少占用红线外田地为准。运用既有较窄镇乡道路（某些道路进行加宽解决）、运用并行S105已征地范畴做施工便道、运用依托设计道路纵向挖、填形成纵向施工通道，接入到取、弃土场，各桥梁、涵洞、挡墙施工工点。
五、 现场便道布置设计
依照施工现场通行车辆、设备型号及吨位，施工便道设立分如下几种：
1、红线外便道、加宽便道、运用S105征地范畴便道：
设立8m宽便道，构造层采用：30cm连砂石+30cm片块石+清表30cm后挖方或填筑合格土做便道路基(挖填按设计挖方1:1放坡、填方1:1.5放坡)。
2、桥梁区设在红线外设施工便道：
设立10m宽便道，构造层采用：50cm连砂石+50cm片块石+清表30cm后挖方或填筑合格土做便道路基(挖填按设计挖方1:1放坡、填方1:1.5放坡)。桥梁施工便道纵向坡度不不不大于3%。
3、既有道路保通便道：
本次设计中重要采用上跨既有镇、乡道路设计，既有道路出行保通也是本项目重点工作，在施工区横向平行既有镇乡道路设立6m宽改道区(20cm连砂石+30cm片块石+清表30cm后挖方或填筑合格土)，施工与保通并行，完毕设计上跨构造物后再恢复至原镇乡道路上通行。
4、施工便道暂时排水
本项目施工便道通行范畴所有既有水系处增设暂时排水涵管：埋设φ0.5~φ1.0mⅡ钢筋混凝土管来保证暂时过水。
4、各施工段便道设立位置及长度汇总如下：
文君段
一、规划施工便道
序号
便道位置
长度
宽度
备注
1
K0+140
35
8
设计道路接S105
2
K0+140~K0+240
110
8
运用S105
3
K0+240
200
8
设计道路接3.5m村道
4
K0+380
50
8
设计道路接S105
5
K0+420~K1+740
1400
8
运用S105
6
K0+590
50
8.0
接3.5m村道
7
K0+710~K0+810
100
8.0
平行设计道路，挡墙施工用
8
K0+810
40
6.0
K0+813村道保通用
9
K0+820~K0+900
80
8.0
平行设计道路，挡墙施工用
10
K1+740~K1+800
60
8.0
平行设计道路，挡墙施工用
11
K2+180~K2+820
640
10.0
黄鹤大桥桥梁施工用
12
K2+260
50
8.0
涵洞施工，路基保通
13
K3+120
70
10.0
土平路跨线桥桥梁施工用
14
K3+180
40
10.0
土平路跨线桥桥梁施工用
15
K3+420
110
8.0
主线接土平路
16
K3+640~K3+700
70
8.0
涵洞施工，路基保通
17
K3+700
100
6.0
K3+700村道保通用

3205

二、暂时排水设立
序号
桩号
管径
长度
备注
1
K0+220
D500
12.5
借道S105使用
2
K0+580
D500
12.5
借道S105使用
3
K0+760
D500
25
2道，借道S105使用
4
K0+820
D500
25
2道，借道S105使用
5
K0+990
D500
12.5
借道S105使用
6
K1+110
D500
12.5
借道S105使用
7
K1+480
D500
12.5
借道S105使用
8
K1+740
D500
15
借道S105使用
9
K1+740
D500
12.5
挡墙便道
10
K2+220
D500
12.5
桥便道
11
K2+360
D500
12.5
桥梁便道
12
K2+490
D500
12.5
桥梁便道
13
K2+500
D500
12.5
桥梁便道
14
K2+660
D500
25
2道，桥梁便道
15
K2+370
D500
12.5
道路便道
三、借用村道，无法通行大型机械、运送车辆、使用极易破坏
序号
桩号
既有道路宽度
距设计道路距离
接入重要道路距离
备注
1
K0+240
3.5m
200m
接邛名高速西出口外主路0.15km
混凝土路面
2
K0+813
3.0m
横穿设计道路
接邛名高速西出口外主路1.2km
混凝土路面
3
K1+740
3.0m
横穿设计道路
接土平路1.1km
混凝土路面
4
K3+150
3.5m
平行设计道路
接土平路700m
混凝土路面
5
K3+700
2.5m
横穿设计道路
接土平路100m
混凝土路面

孔明段
一、规划施工便道
序号
便道位置
长度
宽度
备注
1
K3+870
200
6.0
K3+870村道保通
2
K3+920
100
8.0
调线段路基便道
3
K4+400
150
8.0
调线段路基便道
4
K4+780
150
8.0
调线段挡墙施工
5
K4+780
100
6.0
K4+780学校村道保通
6
K4+780~K5+180
400
8.0
运用S105
7
K5+180
100
8.0
设计道路接S105
8
K5+240
50
8.0
平行设计道路，涵洞施工用
9
K5+460~K7+580
2120
10.0
孔明跨线桥桥梁施工用
10
K6+140
260
10.0
运用S105
11
K6+140
80
10.0
S105进入便道
12
K6+300
150
10.0
S105进入便道
13
K6+580
80
10.0
土平路进入桥便道
14
K6+920
70
10.0
土平路进入桥便道
15
K7+200
40
30.0
土平路进入桥便道
16
K7+250
40
10.0
土平路进入桥便道
17
K7+260~k9+400
2400
8.0
运用S105
18
K7+320
30
30.0
接S105
19
K8+880
30
40.0
小叶沟桥接S105
20
K9+220
150
8.0
接S105
21
K9+340
120
8.0
接4.0m村道
22
K9+400
100
6.0
K9+400村道保通
23
K9+520
40
8.0
接4.0m村道

6960

二、暂时排水设立
序号
桩号
管径
长度
备注

K5+500

三、借用村道，无法通行大型机械、运送车辆、使用极易破坏
序号
桩号
既有道路宽度
距设计道路距离
接入重要道路距离
备注
1
K3+870
3.0
横穿设计道路
接土平路60m
混凝土路面
2
K4+780
4.0
横穿设计道路
接土平路70m
混凝土路面
3
K5+600
3.5m
横穿设计道路
接土平路500m
混凝土路面
4
K6+820
4.5m
横穿设计道路
接土平路60m
混凝土路面
5
K7+280
2.0m
横穿设计道路
接土平路50m
土路
6
K7+720
3.0m
横穿设计道路
接土平路750m
沥青路面+混凝土路面
7
K8+380
3.0
横穿设计道路
接土平路1200m
沥青路面+混凝土路面
8
K9+390
3.0
横穿设计道路
接土平路2.80m
沥青路面+混凝土路面

平乐段
一、规划施工便道
序号
便道位置
长度
宽度
备注
1
K9+700~K10+060
400
10
调线桥梁便道
2
K10+060
130
10
跨河接S105
3
K10+280
130
15
郭山村桥跨河便道
4
K10+300~K12+280
2200
8
运用S105
5
K10+400
110
8
接S105，路基用

2970

二、暂时排水设立
序号
桩号
管径
长度
备注
1
K10+060
2.0
60
跨河4排2m，每排15m
2
K10+280
2.0
80
跨河4排2m，每排20m

三、借用村道，无法通行大型机械、运送车辆、使用极易破坏
序号
桩号
既有道路宽度
距设计道路距离
接入重要道路距离
备注
1
K12+280
3.0m
平行设计道路
接寿高路
混凝土路面
2
K10+900
3.0m
横穿设计道路
接寿高路1300m
混凝土路面
3
K10+580
3.0m
平行设计道路
接寿高路1750m
混凝土路面
4
K10+270
3.0m
横穿设计道路
接寿高路2100m
混凝土路面
