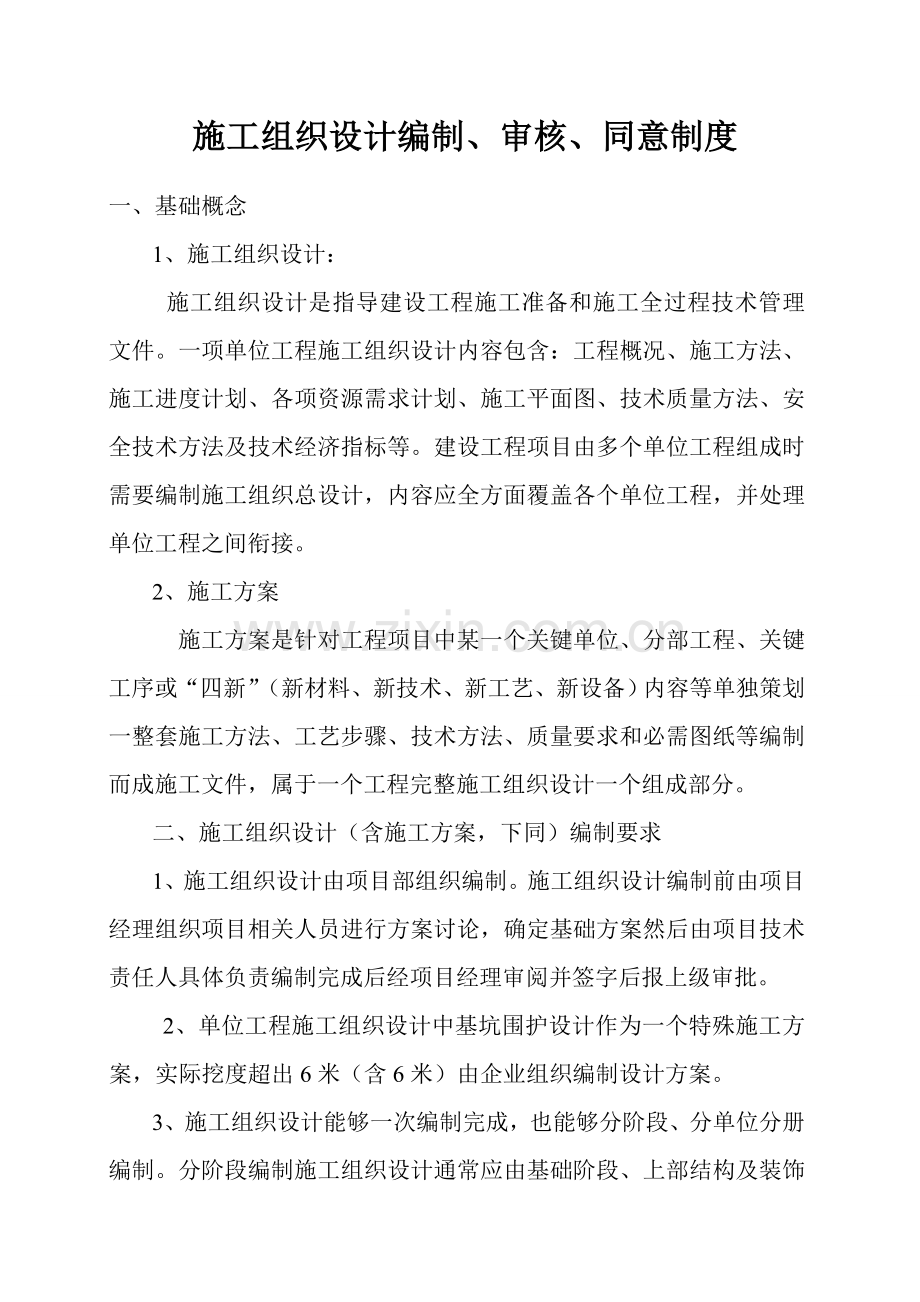

综合标准施工组织设计编制审核批准核心制度.doc

施工组织设计编制、审核、同意制度一、基础概念1、施工组织设计： 施工组织设计是指导建设工程施工准备和施工全过程技术管理文件。一项单位工程施工组织设计内容包含：工程概况、施工方法、施工进度计划、各项资源需求计划、施工平面图、技术质量方法、安全技术方法及技术经济指标等。建设工程项目由多个单位工程组成时需要编制施工组织总设计，内容应全方面覆盖各个单位工程，并处理单位工程之间衔接。2、施工方案 施工方案是针对工程项目中某一个关键单位、分部工程、关键工序或“四新”（新材料、新技术、新工艺、新设备）内容等单独策划一整套施工方法、工艺步骤、技术方法、质量要求和必需图纸等编制而成施工文件，属于一个工程完整施工组织设计一个组成部分。二、施工组织设计（含施工方案，下同）编制要求1、施工组织设计由项目部组织编制。施工组织设计编制前由项目经理组织项目相关人员进行方案讨论，确定基础方案然后由项目技术责任人具体负责编制完成后经项目经理审阅并签字后报上级审批。2、单位工程施工组织设计中基坑围护设计作为一个特殊施工方案，实际挖度超出6米（含6米）由企业组织编制设计方案。3、施工组织设计能够一次编制完成，也能够分阶段、分单位分册编制。分阶段编制施工组织设计通常应由基础阶段、上部结构及装饰阶段等内容组成。分册编制施工组织设计在第一册中“序言”部分应说明整个施工组织设计由哪多个分册组成;各分册应次序编号。4、施工组织设计中护和降水、土方开挖、用电、脚手、模板拆除和爆破、起重吊桩、垂直运输设备等部分应单独成册，单独填写审批表，并作为完整施工组织设计中一部分，一同上报审批。5、分包工程施工组织设计是单位工程施工组织设计一个组成部分。分包单位编制施工组织设计应由分包单位技术责任人审批签字;项目部应在分包单位编制内容基础上，增加总包管理等内容，形成一个完整专题施工方案，并填写审批表报批。6、施工组织设计内容应按“施工组织设计编制要求”进行编制。三、施工组织设计（含施工方案）审批要求：1、通常项目标施工组织设计方案，由项目技术责任人组织编制，项目经理同意，经企业管理部门和企业总工审核，报总监理工程师审批后实施。同时报企业质量安全部立案。2、规模较大项目标施工组织设计方案，由项目技术责任人组织编制，项目经理同意，企业管理部门和企业总工审核后报企业进行审查，经监理单位审批后实施，同时报企业质量安全部立案3、 由企业编制施工组织设计（除大型设备、构件吊装方案）由企业技术责任人审批，签署审批意见。施工组织设计报企业立案。企业编制大型设备、构件吊装方案经该项目标项目经理审核后逐层上报审批。 4、 上报企业审批施工组织设计或基坑围护设计应先经企业技术责任人审核经过，上报时应企业审核意见。5、 上报企业审批施工组织设计，需报送2份，若有修改，则在修改以后应再报送1份修改稿，报企业立案须上报1份。6、 施工组织设计应在工程开工或某阶段施工前两周报批。若该阶段施工组织设计还未上报企业，企业应责令其停工。四、施工组织设计实施、修改、检验1、 施工组织设计审批经过后，项目部应由项目经理组织方案交底会，由项目技术责任人进行交底。项目经理应组织项目部管理人员认真按施工组织设计要求组织施工，不许可私自变更。若确系客观原因要求变更者，应先提出修改方案，经审批后再实施。2、 经修改施工组织设计应按原审批程序进行审批。属企业审批重大修改由企业技术责任人审批，并签署审批意见。3、 在施工组织设计实施过程中，企业应对其进行检验。检验内容关键为：1） 项目部是否按施工组织设计要求组织施工2） 若有修改，有经审批3） 实施过程中出现问题及处理结果4、 施工组织设计实施检验工作由企业技术部门实施。发觉不按施工组织设计实施情况较严重者，企业技术部门有权责令其立即停工，并立即汇报上级领导作出处理。施工组织设计编制要求一、总则： 施工组织设计是指导建设工程施工准备和施工全过程技术管理文件.施工组织设计能够一次编制完成,也能够分阶段、分单项分册编制。基坑支护和降水、土方开挖、用电、脚手、模板、拆除和爆破、起重吊桩、垂直运输设备等单项方案按要求必需单独成册，并和对应施工组织设计一同报审。分册编制施工组织设计在第一册中“序言”部分应说明整个施工组织设计由哪多个分册组成；各分册应次序编号。分包工程施工组织设计是单位工程施工组织设计一个组成部分。项目部应在分包单位编制内容基础上，增加总包管理等内容，形成一个完事专题施工方案，并填写审批表报批。二、编制标准：（1） 施工组织设计编制内容应符合国家对工程建设各项政策和要求。（2） 施工方法要结合工程特点，做到切实、可行、经济、合理、强调可操作性。（3） 确保工程质量和施工安全各项技术方法应含有针对性，引用规范应明确具体。（4） 必需有针对工程危险源安全技术方法。安全技术方法要针对工程特点、施工工艺、作业条件和施工人员素质等情况进行制订。对工程中多种危险源要制订出具体防护方法和作业安全注意事项。（5） 施工组织设计中表格填写应完整、正确；文字说明应使用规范语言、语句通顺，文字简练；图纸应整齐、规范，符合建筑制图标准；提倡图文并茂。三、编制： 1、 基础表格 11施工组织设计审批表 分企业在上报审批施工组织设计时，应先由分企业技术责任人组织审查，审批表中应有分企业相关部门和技术责任人审批意见。 12 工程概况表 13 混凝土、砂浆试块制作计划表 14 工程技术复核计划表 15 隐蔽工程验收计划表 16 单位工程施工总进度计划表 17 关键机械设备一览表 2 工程概况： 21 序言：（1） 工程名称（工程名称应和设计施工图上工程名称一致）；（2） 工程地理位置和周围环境；（3） 工程建设单位、设计单位、监理单位、施工单位（总包单位及关键分包单位）（4） 本单位承包范围；（5） 协议工期、质量要求、安全要求、文明施工要求 22 建筑概况：（1） 建筑面积（总建筑面积、基地面积、建筑占地面积）；建筑物平面形状及外形尺寸；（2） 建筑物使用功效；（3） 地下室或人防层数、层高及人防等级；（4） 地面以上层数、层高和建筑物总高度；（5） 设计标高（设计0.000相当于绝对标高值、设计室外标高、自然地面标高）；（6） 地下室防水处理；（7） 屋面防水等级及防水材料；（8） 外装饰（面砖、涂料、幕墙）；（9） 关键内装饰材料；（10） 特色建筑结构。 23 结构概况（1） 地基情况（天然地基、桩基、复合地基）；（2） 基础情况（条形基础、独立基础、筏形基础、箱型基础等）说明基础埋置深度，不一样深度基础要说明高低界面四处理方法；（3） 地质条件（应以剖面图形式表示），是否有不良地质土层；（4） 地下室结构（底板、中间楼板、顶板、墙板厚度、砼强度等级）抗渗要求等；采取条形基础或独立基础尚应说明柱、基础墙、圈梁及地面结构层情况）；（5） 上部结构类型及砼强度等级；（6） 砌体材料及相关要求；（7） 特殊结构情况（如结构转换层、大跨结构、大截面结构、大空间结构、异形截面结构、预应力结构、钢结构等）；（8） 抗震等级；（9） 变形缝、抗震缝、后浇带位置、结构等情况。 3 施工方法 31 施工总体安排、施工步骤及工艺搭接。 32 场地部署及水电方案（1） 分阶段场地部署，交通组织；（2） 现场给排水方案；（3） 用电施工方案（单独编制，详见专门方案编制要求）。（4） 分阶段（基础、上部结构、装饰）施工总平面部署图。应包含以下内容；l 施工用地边界、工地围墙、相邻建筑物及道路；l 工地大门、门卫；l “八牌二图”位置；l 施工便道；l 变（配）电间、危险品仓库、养护室、材料仓库、工具仓库；l 工地办公用房、宿舍、食堂、浴室、厕所、茶水棚；l 钢筋及模板堆放、加工场地；l 砂、石、砌块等材料堆放场地，水泥仓库；砼、砂浆拌合；l 其它专业工种材料场地及工棚；l 垂直运输机械（高吊、人货两用电梯、货用升降机等）位置；l 安全防护棚、安全通道等。 33 垂直运输方案（1） 说明基础、上部结构、装饰阶段垂直运输方案，所选择机械；（2） 多种机械安装、拆除时间、安装、拆除条件及具体方案；（拆、装方案为分包方案，应单独报审，拆、装方案中包含吊装部分方案按“4.6条”要求编制）；（3） 多种机械基础要求，及为满足该要求所采取对应方法；（4） 多种机械附墙方案，须验算（按开始承载时结构实际强度）附着点结构承载能力；（5） 材料周转平台方案及对应图纸和计算书。（图纸要求有具体节点处理详图；材料周转平台必需标明承载能力）；（6） 要求尽可能配合图示，对自行设计加工部分应附有计算书；（7） 垂直运输机械图纸要求；（图纸应先由提供该设备单位签字认可）l 高吊施工图应包含：高吊平面位置、高吊基础图、高吊安装方案图、高吊升节（爬升）步骤及标高图、高吊附墙（留洞）详图、高吊拆除方案图；l 人货两用电梯（货用升降机）图应包含：平面部署图、基础图、附墙图、设置单独锚固卷扬机货用升降机须有卷扬机锚固部署图。 34 测量方案（1） 控制点设置；（2） 基础阶段轴线控制方案及图纸；（3） 上部结构阶段轴线控制方案及图纸；（4） 标高传输和控制；（5） 沉降测量方案及特殊体型建筑测量复核方案。 35 基坑围护方案（详见“4 专题施工方案”） 36 基坑转护施工方案（1） 挡土结构施工（地下连续墙、钻孔灌注桩、钢板桩等）；（2） 阻水结构施工；（3） 支撑系统施工； 37基础施工方案 371桩基施工（1） 沉入桩应说明：l 桩长、载面形式、节数、接头形式、桩端持力层；l 沉桩方法、沉桩步骤、沉入桩停沉标准、桩架和桩锤型号、桩架对场地要求及实际场地情况（场地处理措施）；l 桩身制作、运输、进场验收、堆桩；l 桩位控制、沉桩过程质量监控；l 桩基施工过程中环境监测和环境保护方案；l 桩基承载力要求、试桩要求。（2） 灌注桩应说明：l 桩长、桩径、桩端持力层；l 成桩设备、成桩方法、钻头直径、钻进速度（作为围护桩时须说明和止水帷幕之间施工前后次序）；l 现场场地部署、泥浆环路、泥浆比重控制、泥浆循环方法；l 砼供给方法、砼浇捣方法；l 施工过程中质量控制；l 桩基承载力要求，试桩要求。（3） 桩基施工附图：l 桩基施工场布图；l 预制桩堆放图，堆桩场地图及沉桩步骤图；l 灌注桩泥浆循环系统图。（4） 降水方案：l 降水设备、井点管部署（有坑内土体加固时须图示说明井点和土体加固区之间关系）、井点和围护及土层剖面关系图、超深部位井点处理；l 降水条件、降水时间、降水效果监测、基坑外水位改变监测。（5） 排水方案：l 明沟、盲沟、集水井、水泵部署；l 挖土、支撑、垫层、基础施工过程排水方案有多层地下室情况时地下结构施工过程中排水方法，土体回填时排水方案。（6） 基坑降排水图：l 井点平面部署图，井点剖面图（要求反应和土层、围护体关系，要求反应基坑超深部位情况）；l 基坑排水明沟、盲沟、集水井部署图。 373土方方案（1） 共分多个层次进行挖土；（2） 每个层次开挖条件、挖土流向、区域分块、作业面安排、开挖深度、机械安排（机械须说明型号、数量、每种型号工作能力、走道板铺设方向）、土方量、工期、土方和支撑（土钉墙）施工配合（时空效应利用）；（3） 土方施工过程中对支撑、井点、桩基及环境保护方法，放坡开挖须说明边坡控制方法；（4） 土方回填条件、方法、质量确保方法、对基础结构和管理保护。（5） 要求配挖土平面流向图（要求说明分块挖土、支撑施工安排）、挖土剖面工况图等图纸。 374基础钢筋方案（1） 钢筋通常要求： 钢筋加工、钢筋关键连接方法、桩基锚筋要求、竖向结构钢筋固定、钢筋保护层、钢筋面标高控制方法（包含钢筋支架）、有防水要求板墙水平钢筋规格和间距。（2） 厚度板钢筋要求：钢筋布筋方向、钢筋支架平面图、经典剖面图和节点图、深坑等特殊部位支架图、支架计算书（支架图上要求注标高）。 375基础模板方案（单独编制，详见4.5模板施工方案） 376基础砼施工方案（1） 砼分几次浇捣；（2） 每次浇捣方量、强度等级（抗渗等级）及其它品质要求、浇捣方法、泵车部署、泵管部署及浇捣流向、砼供给及运输、交通组织、浇捣时间；（3） 施工缝处理、施工缝留设、一次浇捣构件高度、砼振捣要求、砼养护（抗渗砼要专门说明）、砼现场检验和试块制作及养护；竖向构件和水平构件或外围构件和内部构件砼不相同级时要制订专门方法。（4） 大致积砼要在浇捣前专门编制方案，除上述内容外还须有砼配比、原材料要求、测温方案、施工组织。 377地下室防水方案（1） 防水等级和设防要求；（2） 防水砼抗渗等级和其它技术指标、质量保护方法；（3） 其它防水层选择材料及其技术指标、质量保护方法；（4） 细部结构防水方法，选择材料及其技术方法、质量确保方法；（5） 工程防排水系统，地面挡水、截水系统及工程多种洞口防倒灌方法。 378基础中特殊结构施工方案（1） 特殊结构如：结构转换层、大跨度结构、大空间结构、大截面结构、异形截面结构、预应力结构、钢结构；（2） 上述内容应制订专门方案，要求方案中说明：结构设计概况、施工条件、和其它工序搭接、施工方法、质量标准及质量监控，方案中应配有必需计算书和图纸。 379其它 采取独立承台基础、条件基础等基础形式时，应说明基础部分砼柱施工缝留设位置，基础墙和圈梁施工要求、质量确保方法，0.000层结构形式及结构层施工质量确保方法。 38上部结构施工方案 381钢筋分项施工方案（1） 钢筋通常要求：钢筋加工、钢筋关键连接方法、桩基锚筋要求、竖向结构钢筋固定、钢筋保护层、钢筋面标高控制方法（包含钢筋支架）、有防水要求板墙水平钢筋规格和间距；（2） 特殊结构钢筋要求：钢筋布筋方向、钢筋支架平面图、经典剖面图和节点图、支架计算书（支架图上要求注明标高）。 382模板分项施工方案（应单独编制，详见专门施工方案） 383砼分项施工方法（1） 同3376；（2） 对于女儿墙等构件零星砼施工也要作出方案说明；（3） 上部结构砼浇捣方案图，要求有泵管垂直部署和固定方案。 384上部结构中特殊部位特殊结构施工方案（同3378要求）。 39砌体工程施工方案：（1） 不一样部位砌体要求、材料；（2） 砌筑结构要求、结构柱、圈梁、过梁要求，砌体和主体结构拉结；（3） 砌筑砂浆要求；（4） 砌体施工和管线安装之间协调和配合；（5） 砌体预防渗漏方法。 310结构中沉降缝、伸缩缝、后浇带施工方法（1） 要求说明这些部位钢筋、模板、砼施工方法；（2） 这些部位两边结构施工次序；（3） 这些部位特殊防水、建筑结构处理。 311脚手架施工方案（应单独编制专门施工方案，编制要求详见“42脚手架施工方案”） 312屋面施工方案（应单独编制专门施工方案，编制要求详见“44屋面防水施工方案”） 313装饰施工方案（应单独编制专门施工方案） 314安装施工方案（应单独编制专门施工方案） 4确保质量关键技术方法： 本节内容应和项目质量计划相关内容对应互补，本节具体质量确保方法即为质量计划中“预防方法”。 41建立质量确保体系。（此内容应在质量计划中表述，“施组”中可不再反复）。 42结合工程实际引用国家和地方相关施工及验收规范。（此内容可在质量计划中开列清单）。 43各类原材料和半成品进货检验。 此内容基础要求在项目质量计划中加以说明，需要特殊说明进场检验要求在各关键分项工程方案或质量确保方法中说明。 44关键分项工程质量确保方法。（1） 应针对关键分项，如钢筋、模板、砼、砌体等，对质量确保提出要求；（2） 原材料要求，材料现场保留；（3） 施工过程质量确保方法；（4） 质量标准、关键参数、检验方法、质量控制点。 45特殊部位、工序、材料质量确保方法。46特殊气候、环境条件下质量确保方法。47产品保护方法。5 安全技术方法：51施工现场安全制度（此内容在安全确保计划中具体表述。）52深基坑围栏及登高设施；53脚手安全技术方法（应编在单独编制在脚手方案中）54施工机械安全技术方法；55洞口、临边安全设施；56防火方法和消防方法； 高层施工和消防用水平（立）面部署图；（1） 蓄水池位置及蓄水量；（2） 高压水泵型号；（3） 水管口径。57沿街高空施工安全防护方法；58工地周围架空电线和地下管线保护方法；59井架和人货两用电梯出入口安全防护棚；510立体交叉施工时安全技术方法。四、专题施工方案1、基坑围护方案：（1） 设计总说明（要求说明：地理位置、周围环境、地质情况、是否有不良地质、环境保护要求、关键围护方法）；（2） 基坑围护设计计算资料（要求说明：计算基础模型、参数取值、计算得到内力值和变形值抗覆）；（3） 支护结构（挡土、阻水）和支撑系统施工图（要求有：平面图、剖面图、节点图）；施工工况图：放坡开挖时坡度要求；（4） 换撑、特殊部位换撑方案；（5） 土体加固方法：（要求说明：加固目标、方法、参数、平面图、剖面图、必需详图）；（6） 超深部位、特殊环境条件部位围护处理；（7） 监测方案（要求说明：监测项目、关键监测对象、测点部署、报警值）。2 脚手施工方案21通常要求（1） 说明；（2） 材料要求；（3） 基础要求；（4） 结构要求：立杆横距、立杆纵距、杆件连接、步距、许可搭设高度、连墙杆做法、门洞处理、剪刀撑要求、脚手板（竹笆）、挡脚板、扫地杆要求；（5） 设计、计算；要求说明荷载、计算简图、计算结果、安全系数；（6） 脚手搭设、拆除要求；（7） 安全技术方法及安全管理、维护、保养要求；（8） 图纸；平面图、剖面图、节点图（要求反应杆件连接、拉结基础等节点）、立面图22升（降）脚手除上述内容外，还应增加以下内容：（1） 系统组成（要求反应防坠装置、防倾覆装置、主框架结构、主框架之间支撑架、附着支撑、动力机械设备、控制设备、电器线路）；（2） 安装方法、安装时工况、安装次序、安装时安全方法、调试；（3） 拆除时工况、拆除方法、拆除次序、拆除时安全方法；（4） 施工步骤和工况：准备工作、升（降）过程、使用状态等内容；23悬挑脚手、挂脚手、挂篮脚手除21内容外，还应增加以下内容；（1） 悬挑梁、横梁等加工节点图，悬挑梁和结构连接节点，钢梁平面图（要求标注具体尺寸），对焊缝、加工精度应提出具体要求；（2） 悬挑、悬挂点设计及节点图，须复核主体结构承载能力（注意主体结构受力时实际砼强度）；（3） 挂监脚手设计方案、升降安全装置（使用定型产品要求提供产品定型判定资料和经相关部门同意使用说明书）3施工用电方案31工程概况：关键反应和用电相关内容，如：电源位置、用电量、配电间部署、电路部署等内容概述；32线路部署和配电箱部署，照明系统；33用电设备负荷计算；34线路计算、导线选择、变压器选择、开关选择、配电箱选择；35变、配电间使用维护要求；36电器防火方法；37用电安全技术方法：要求说明外电防护方法、接地和接零保护系统、特殊部位用电安全方法。38配套图纸：线路部署平面及剖面图、线路系统图。4 屋面防水施工方案41屋面防水工程概况。42基础结构，节点结构。43材料要求：材料性能，保质期，材料进场验收、复试，材料储存。44施工组织： 要求说明工期安排，施工次序，和其它施工过程配合和协调。45施工工艺要求：（1） 施工条件、施工准备；（2） 基层处理；（3） 节点施工工艺要求；（4） 隔气层、找平层、防水层、整浇层、保温层、找坡层、保护层等各层施工工艺要求；（5） 特殊天气施工要求；（6） 产品保护；（7） 质量标准和质量验收；（8） 安全施工方法；（9） 配套图纸：平面图、基础结构剖面图、节点详图（如泛水、天沟、过水口、雨水口、透气管、出屋面管道、变形缝等）。5 模板施工方案51概述52模板材料、模板形式、不一样部位模板排列及固定方法（梁柱节点模板、井道模板、楼梯模板、施工缝、变形缝模板、后浇带模板、异形结构模板、吊模等，要求图示，要求说明支撑间距、对拉螺栓规格间距等要求）；53排架立杆及水平杆间距、扣件要求；54拆模条件及拆模要求（对抗渗砼构件要专门说明）；55有早拆模要求时须说明：钢筋部署情况、模板及支撑部署平面及剖面图、拆模要求及对应管理方法；56模板质量要求及确保方法；57模板施工安全技术方法；58计算书及配套图纸。6重吊装作业方案：61概述；62起重机械： 选择起重机械要有设计计算书或经审批经过文件（除定型产品），并附起重能力说明；63机械基础： 要求说明对基础要求，实际基础情况和对应处理要求及检验措施。64卷扬机、钢丝绳和锚固点；（1） 说明钢丝绳规格、穿绳方法、滑轮规格、实际安全系数；（2） 卷扬机规格、固定方法；（3） 钢丝绳锚固点及锚固点承载能力。65吊装工况： 起重半径、起重量、吊装工况。66安全方法；67计算书及配套图纸。 湖南大为建设工程企业 9月30施工组织设计审批表建设单位： 施工单位： 编 制 人： 设计单位： 工程名称： 编制日期： 工程处级审批项目技术责任人编制： 项目经理审核意见：公司级审批技术责任人： 审批意见： 企业相关科室： 说明备注审批手续依据企业对施工组织设计编制范围要求，逐层审批，并在说明栏中指明本施工组织设计审批范围。目录一、基础概念、1二、施工组织设计（含施工方案，下同）编制要求、1三、施工组织设计（含施工方案）审批要求、2四、施工组织设计实施、修改、检验、3五、施工组织设计编制要求、4
