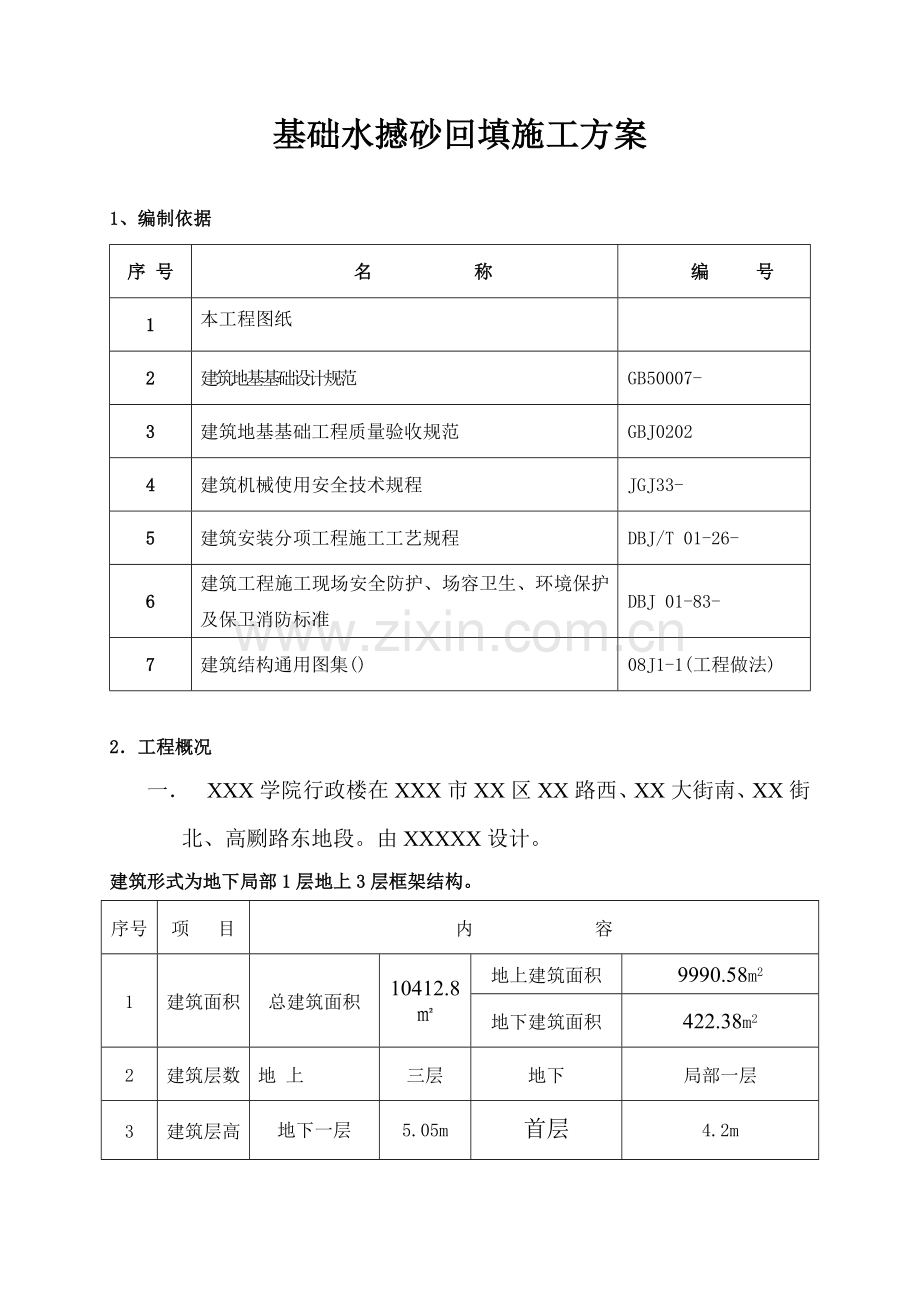

基础水撼砂回填施工方案

1、编制依据
序 号
名 称
编 号
1
本工程图纸

2
建筑地基基础设计规范
GB50007-
3
建筑地基基础工程质量验收规范
GBJ0202
4
建筑机械使用安全技术规程
JGJ33-
5
建筑安装分项工程施工工艺规程
DBJ/T 01-26-
6
建筑工程施工现场安全防护、场容卫生、环境保护及保卫消防标准
DBJ 01-83-
7
建筑结构通用图集()
08J1-1(工程做法)

2．工程概况
一． XXX学院行政楼在XXX市XX区XX路西、XX大街南、XX街北、高劂路东地段。由XXXXX设计。
建筑形式为地下局部1层地上3层框架结构。
序号
项 目
内 容
1
建筑面积
总建筑面积
10412.8㎡
地上建筑面积
9990.58m2
地下建筑面积
422.38m2
2
建筑层数
地 上
三层
地下
局部一层

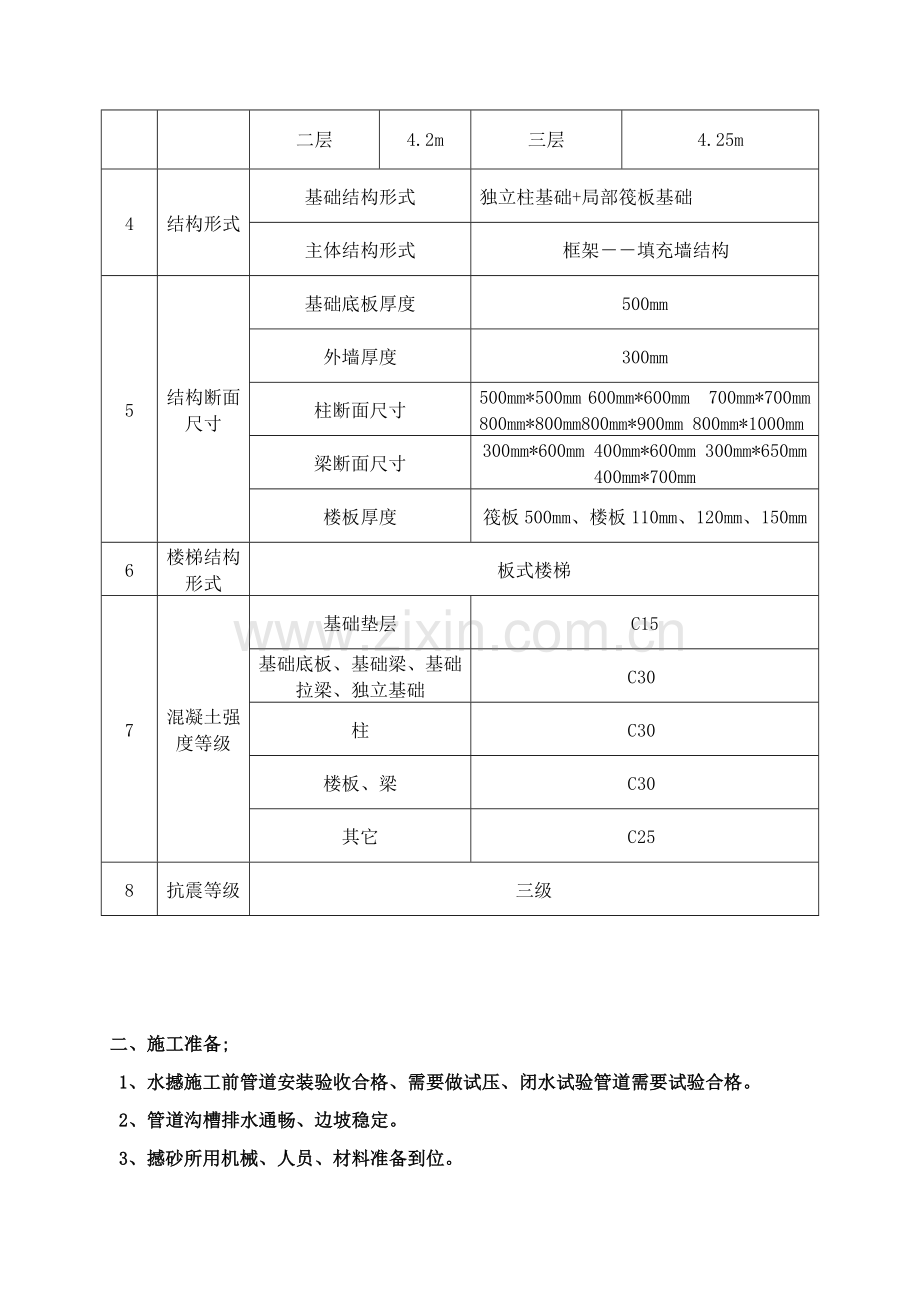

3
建筑层高
地下一层
5.05m
首层
4.2m
二层
4.2m
三层
4.25m
4
结构形式
基础结构形式
独立柱基础+局部筏板基础
主体结构形式
框架－－填充墙结构
5
结构断面尺寸
基础底板厚度
500mm
外墙厚度
300mm
柱断面尺寸
500mm*500mm 600mm*600mm 700mm*700mm
800mm*800mm800mm*900mm 800mm*1000mm
梁断面尺寸
300mm*600mm 400mm*600mm 300mm*650mm
400mm*700mm
楼板厚度
筏板500mm、楼板110mm、120mm、150mm
6
楼梯结构形式
板式楼梯
7
混凝土强度等级
基础垫层
C15
基础底板、基础梁、基础拉梁、独立基础
C30
柱
C30
楼板、梁
C30
其它
C25
8
抗震等级
三级

二、施工准备;
1、水撼施工前管道安装验收合格、需要做试压、闭水试验管道需要试验合格。
2、管道沟槽排水通畅、边坡稳定。
3、撼砂所用机械、人员、材料准备到位。
4、施工用电确保安全用电。
5、施工人员需要了解施工工艺及安全施工操作规程。
6、测量控制已经控制到位。
三、工艺步骤
㈠、“水撼砂试验段”确定检验依据
1、选定“试验段”水撼试验时，应在宽、长2～3米范围内进行。按要求操作方法挂线虚铺、抽水撼砂。
要求各项实测数据：
⑵ 虚铺砂前下沉深度cm 实测
⑵ 虚铺后砂层顶面线下沉深度cm 实测
⑶ 虚铺砂料厚度cm 计算
⑷ 水撼后砂料顶面线下深度cm 实测
⑸ 水撼后砂料顶面下降深度cm 计算
⑹ 砂料水撼密实后厚度cm 计算
⑺ 该砂料水撼虚铺系数 计算
⑻ 计算虚铺砂料松散状容重 g/cm3
⑼ 计算砂料水撼后密实容重 g/cm3
（二）、水撼沙就是沙质土回填一个方法，即水沉法，回填沙时进行灌水同时用振动棒插入沙中震撼使其沉实。
施工次序：独立基础、及局部地下室底部清理→分层铺土、耙平→灌水振捣密实→试验合格→验收。
1、明砂采取汽车运输至施工现场基坑边，装载机运输至施工面。
2、设置回填砂层厚度标尺，每坯砂层厚度控制在40cm之内。选择级配合理、含泥量极小中粗砂，采取机械运输、人工回填、平整。待第一坯层砂回填好后，立即注入适量清洁水，水位控制略高于回填砂面层。待水注好后，采取插入式振捣器按对角线不超出30cm间距依次进行插入振捣，振捣时间不少于40s。待回填砂全部水撼后，立即开泵抽排水，排水时用平板式振捣器纵横交错振捣密实，直到水干为止。
3、测试干密度
在撼砂层面上任意选设测试点（共3组12点），采取环刀法现场采取砂样，将采集好砂样放入烤箱内烘干称重，以算术平均法求出干密度。当干密度等于或大于设计干密度（ g/cm3）时，再回填下一坯层砂进行水撼，其施工程序同前。实测干密度均达成了 g/cm3以上。
四、水撼砂操作注意事项
⑴ 采取水撼砂回填时，应分段进行。砂料要挂线虚铺。掌握虚铺厚度小于40cm。
⑵ 灌水振捣撼实，使水分完全渗透回填砂料中，坡度较缓地段水层漫过砂子表面，然后开始水中撼砂振捣操作；坡度较陡采取在砂料充足灌水后，边灌水边振捣，振捣位置在灌水口下游。
⑶ 用振捣棒、平板振动器振动扎实。振捣、振动要振到边，边角部位一定要振实。
⑷ 为了确保撼砂密实质量，每个操作者负责水撼面积不宜过大。
⑸ 分层虚铺、灌足水分、分层撼实 、分层检验是确保水撼砂质量四个关键。
五、水撼砂施工质量检验方法
⑴ 检验虚铺厚度：随时进行线下量测，以纠正超厚度虚铺问题。
⑵ 检验水撼后砂料顶面下降深度至线下量测。能够掌握水撼后砂撼实厚度和虚铺系数是否合乎要求。
⑶ 水撼程度检验：水撼操作一定时间后，手持长度为1.3m钢筋Φ18～Φ22钢筋，钢筋底端距粒料顶面３０～４０ｃｍ,松手以自由落体方法任凭钢筋自由地插向砂料。以不能插入直立或仅能插入3～5cm 时可认为达成撼实要求，在此基础上再作虚铺系数检验。
⑷ 检验合格后，立即进行虚铺系数检验。
⑸ 检验方法：
① 挂线量测水撼后砂顶面下降深度；
② 依据虚铺厚度计算撼实厚度；
⑹ 检验频率，每20米（每桩号）检测一点，监理工程师旁站检验。
（7），施工时根据分段施工，每次撼砂长度段不超出50m。
（8）、因本工程施工特殊性，基础局部有地下室，回填土存在高低槎，为了确保施工进度，依据施工现场实际情况，将先回填独立基础部分，深基坑待地下室主体施工完成后回填。在存在高低槎交接部位填成阶梯形，上下相邻两层回填接缝间距不得小于500mm，接缝处回填土应充足振实。为确保灌水时不渗透出来流到深基坑将在距回填部位100MM处用原土封，用污水泵排水。

六、施工控制关键点
1、回填材料符合设计要求
2、设置回填砂层厚度标尺，每坯砂层厚度控制在50cm之内。选择级配合理、含泥量极小中粗砂，采取机械运输、人工回填、平整。待第一坯层砂回填好后，立即注入适量清洁水，水位控制略高于回填砂面层。待水注好后，采取插入式振捣器按对角线不超出30cm间距依次进行插入振捣，振捣时间不少于40s
3、待回填砂全部水撼后，立即开泵抽排水，排水时用平板式振捣器纵横交错振捣密实，直到水干为止。
4、撼砂灌水施工前需清理基坑内有机物、淤泥、浮土、建筑垃圾等。

六、质量要求及控制关键点
撼砂回填符合GB50268-及其它相关规范要求
七、成品保护
1施工时应注意保护定位桩及已施工完成独立基础柱、基础梁等结构，预防碰撞损坏。尤其是采取机械运砂时，应安排专员负责看护和指挥车辆。
2夜间施工时，应合理安排施工次序，有足够照明设施，预防铺填超厚，严禁汽车直接倒入。
3在溜槽出口前挡挂3m长橡胶带保护防水。回填土依据天天回填量，分堆堆放在溜槽旁，并立即覆盖。
4 加强防水层及其保护层保护，施工时按规程施工，预防发生碰撞和挤压；如发觉有损坏时，立即进行修复，不得填土掩盖。
八、安全文明施工和环境保护
1 施工安全方法
（1）加强独立基础周围安全防护，应设预埋钢管围栏，并用密目安全网封闭，预防地面向基槽内落物。
（2）采取振动棒进行振捣时，必需按机械操作规程进行作业。
（3）上部结构施工应做好操作架子安全防护，加强交叉施工人员安全意识，预防高处施工落物击伤。
（4）用汽车向槽内卸土时，槽边必需设横木挡掩，土沿溜槽滑下，槽下人员撤至安全位置后方可倒，倒砂时应稳倾缓倒。
（5）使用平板式打夯机时，必需由电工接装电源、闸箱，检验线路、接头、零线及绝缘情况，并经试夯确定安全后方可作业。

2、 文明施工和环境保护方法
（1）运输车辆应有防遗漏方法，避免造成漏砂污染道路，现场大门两侧路面，应有专员负责打扫，保持清洁卫生。
（2）砂堆放装卸应作到整齐有序，严禁胡乱卸车。依据施工进度作到有计划安排砂进场，作到边运边用，避免堆积过多。
（3） 砂层铺摊应注意防尘，可依据实际情况采取洒水方法，进行消尘，预防尘土飞扬造成大气污染。
（4） 回填砂应注意噪音污染，尽可能在正常工作时间进行作业。
