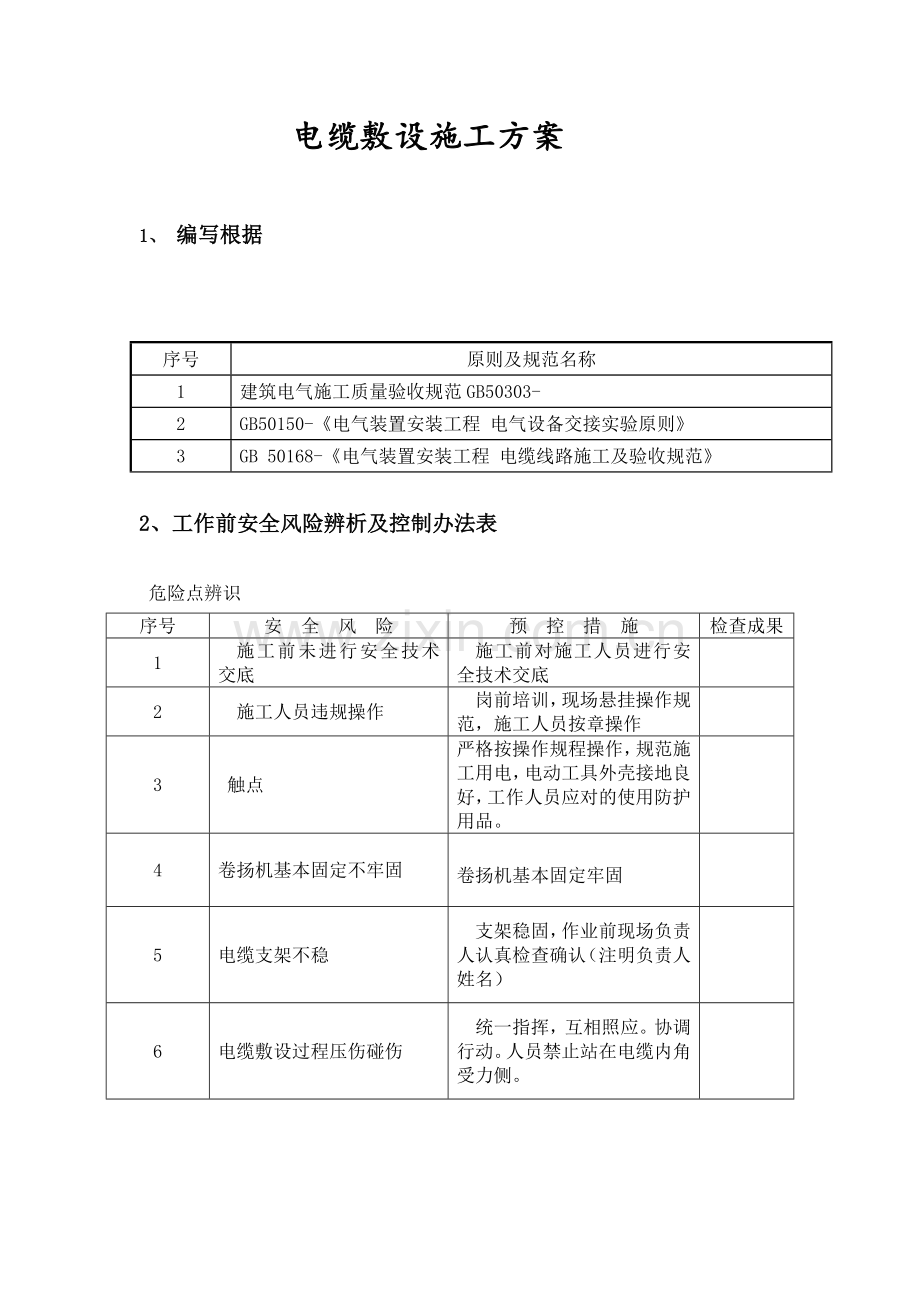

电缆敷设施工方案

1、 编写根据
序号
原则及规范名称
1
建筑电气施工质量验收规范GB50303-
2
GB50150-《电气装置安装工程 电气设备交接实验原则》
3
GB 50168-《电气装置安装工程 电缆线路施工及验收规范》

2、工作前安全风险辨析及控制办法表
危险点辨识
序号
安 全 风 险
预 控 措 施
检查成果
1
施工前未进行安全技术交底
施工前对施工人员进行安全技术交底

2
施工人员违规操作
岗前培训，现场悬挂操作规范，施工人员按章操作

3
触点
严格按操作规程操作，规范施工用电，电动工具外壳接地良好，工作人员应对的使用防护用品。

4
卷扬机基本固定不牢固
卷扬机基本固定牢固

5
电缆支架不稳
支架稳固，作业前现场负责人认真检查确认（注明负责人姓名）

6
电缆敷设过程压伤碰伤
统一指挥，互相照应。协调行动。人员禁止站在电缆内角受力侧。

7
临边洞孔无防护
及时盖好盖板，不能盖好设备围栏及悬挂标示牌

3，施工组织机构
现场组织管理机构框图

项目经理

项目技术负责人
质量安全负责人

施工班组1
施工班组2
施工管理组

测量员
财务后勤员

技术员

安全员

质检员

质检员

技术员

安全员

实验员

4、作业准备、
4.1 人员配备
表4-1 作业人员配备
工序名称
建议工作人数
负责人数
监护人数
熟悉施工现场并做好作业前准备工作
15
1
1
电缆敷设
15
2
1
电缆头制作
10
1
0
注:作业人数依照详细工程量规模配备。

4.2 工器具及仪器仪表配备
表4-2 重要工器具及仪器表配备
序号
名称
规格/编号
单位
数量
备注
1
电缆放线架（千斤顶）

套
2
带钢管轴
2
滑轮托架

个
20

3
电动锯

台
1

4
钢锯

把
2

5
液压钳
240mm
套
2

6
电工惯用工具

批
2

7
兆欧表
1000V
台
1

8
数字万用表
MF500
台
2

9
钢卷尺
50m
把
3

10
钢卷尺
3m
把
5

11
对讲机

台
3

12
施工手套

双
若干

13
铁锤

把
3

14
钢尖形锹杠

条
3

15
金属切割机
380V
台
1

16
拉线

卷
若干

17
磨光机

台
2

注：工器具及仪器仪表依照详细工程量规模配备。
5、作业流程
施工前准备
5.1 作业（工序）流程图

熟悉施工现场做好电缆支架、电缆管、电缆及其工机具材料等准备

电缆支架制作、电缆管配制预埋

电缆支架、桥架安装

电缆敷设

电缆头制作

结束

图3-1 作业流程图

6、作业办法
6.1熟悉施工现场并做好作业前准备工作
6.1.1查看现场电缆桥架安装及其她专业应具备条件。
6.1.2查看总包单位末端电源箱与否安装完毕，符合设计，安顿牢固。
6.1.3检查成盘电缆到货后外观与否完好，出厂资料与否齐全，用1000V绝缘电阻表测试电缆芯之间绝缘电阻，电阻值应符合规定规定，实验完毕必要放电。
。
6.2电缆敷设
6.2.1敷设前检查电缆型号、电压级别、规格、长度应与敷设清单相符，外观检查电缆应无损坏。
6.2.2电缆敷设时应必要按区域进行，原则上先敷设长电缆，后敷设短电缆，先敷设同规格较多电缆，后敷设规格较少电缆。尽量敷设完一条桥架，再转向另一条桥架，必要时按照甲方规定与施工现场实际状况敷设。
6.2.3提前整顿好电缆清册，按照电缆清册数量敷设，敷设时按实际途径计算每根电缆长度，合理安排每盘电缆敷设条数，杜绝误放，避免挥霍，少做中间头。
6.2.4敷设完一根电缆,，应立即在电缆两端及电缆竖井位置挂上暂时电缆标签。
6.2.5电缆敷设时，至少应加以固定部位如下：垂直敷设，电缆与每个支架接触处应固定；水平敷设时，在电缆首末端及接头两侧应采用电缆绑扎带进行固定，此外电缆拐弯处及电缆水平距离过长时，在恰当处亦应固定一、二处。
6.2.6电缆最小弯曲半径应符合下表
电 缆 型 号
多芯
单芯
控制电缆
10D

低烟无卤B类阻燃聚氯乙烯绝缘电力电缆
10D
低烟无卤B类阻燃耐火交联聚乙烯绝缘电力电缆
15D
20D
6.2.7电缆敷设注意事项
1；电缆放线架应放置稳妥，钢铀强度和长度应与电缆盘重量和宽度相配合。
2；敷设前应按设计和实际途径计算每根电缆长度，合理安排每盘电缆，减少电缆接头。
3；在带电区域内敷设电缆，应有可靠安全办法。
4；并联使用电力电缆其长度、型号、规格宜相似。
5；电缆在终端头与接头附近宜留有备用长度。
6；电缆敷设时应排列整洁，不适当交叉，加以固定，并及时装设标志牌。
7；电缆敷设应做到横当作线，纵当作行，引出方向一致，余度一致，互相间距离一致，避免交叉压叠，达到整洁美观。
8；电缆敷设完后，应及时制作电缆终端，如不能及时制作电缆终端，必要采用办法进行密封，防止潮湿。

7.电缆敷设控制办法
7.1.1重要环境因素为废电缆盘、废电缆皮、废漆刷、废漆桶，导致环境污染，资源挥霍并影响文明施工。 环境影响控制：废铁件、焊条头、废漆刷、废漆桶及时回收并集中分类堆放在统一解决。
7.1.2装卸、运送盘时，应有防止电缆盘在车上滚动办法，盘上电缆头应固定好，滚动电缆盘地面应平整，破损电缆盘不得滚动，滚动电缆盘时注意防止电缆盘压脚。敷设电缆时，电缆盘应架设牢固平稳，盘边沿与地面距离不得不大于100mm。
7.1.3敷设电缆应由专人指挥，统一行动，并有明确联系信号，不得在无指挥信号时随意拉引；机械敷设电缆速度不适当超过15m/min。
7.1.4在高处敷设电缆时，应做好高处作业办法，直线站在梯式电缆架上作业时，应核算其强度与否足够，否则应采用加固办法，禁止攀登组合式电缆和吊架。
7.1.5电缆通过孔洞、管子或楼板时，两侧必要设监护人，入口侧应防止电缆被卡或手被带入孔内，出口侧人员不得在正面接引。敷设电缆时，拐弯处为施工人员应站在电缆外侧。敷设电缆时，暂时打开隧道孔应设遮栏或标志，竣工后及时封闭。不得在电缆上攀吊和行走。
8；电缆头制作安装
8.1电缆头制作须严格按照材料阐明书规定进行，要注意电缆绝缘层有效防护，电缆头制作过程应一次完毕，以免受潮。
8.2电缆头制作时所使用热缩管采用统一长度加热收缩而成。电缆直径应在所用热缩管热缩范畴之内。电缆头在套入热缩管前，可在开头处缠绕几层聚乙烯带，然后套入热缩管加热，这样使制作出来电缆头比较饱满、圆滑，工艺美观。当使用聚乙烯带包电缆头时，规定缠绕密实、牢固可靠，缠绕长度一致。一种二次设备内电缆头套颜色规定一致。
