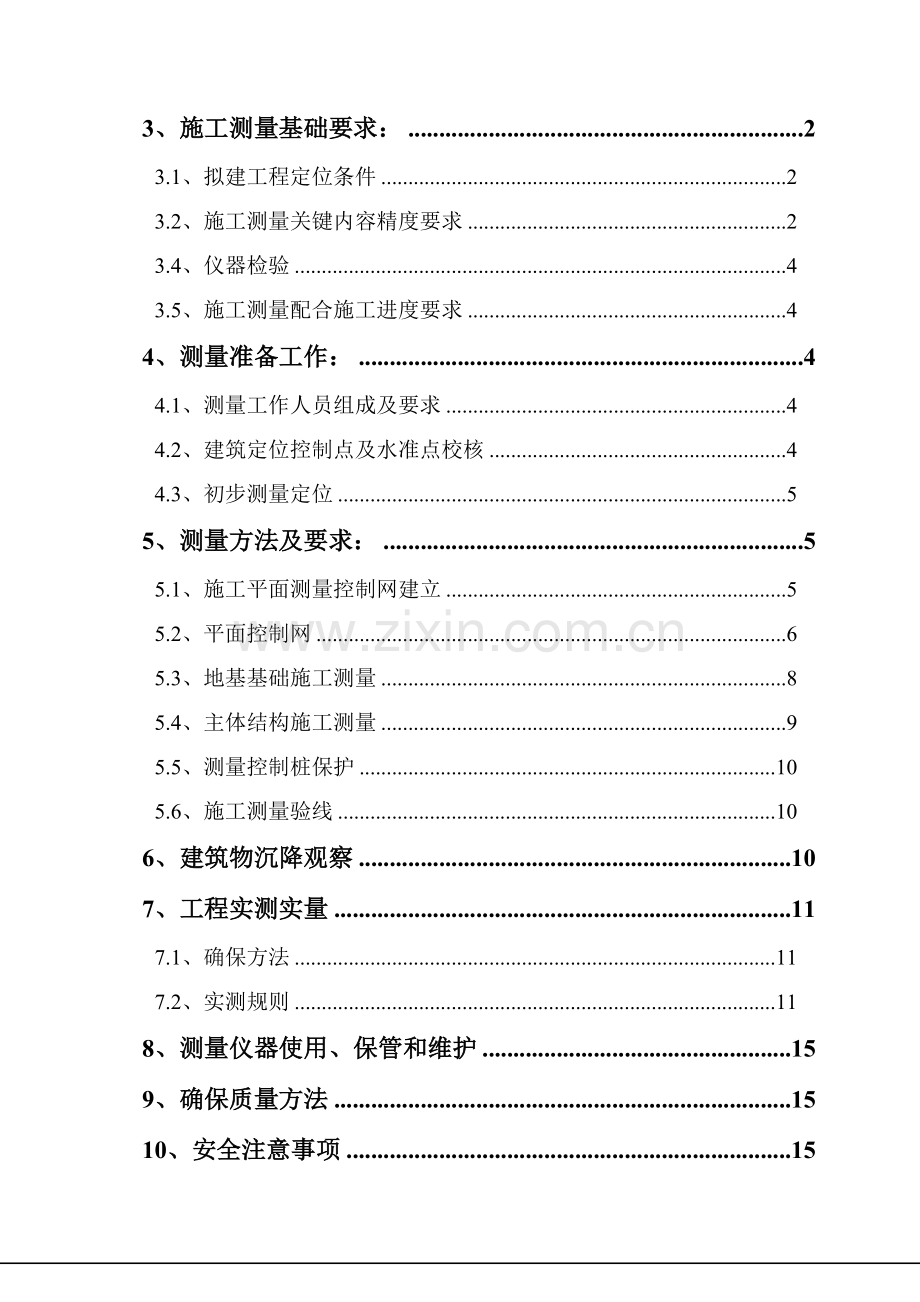

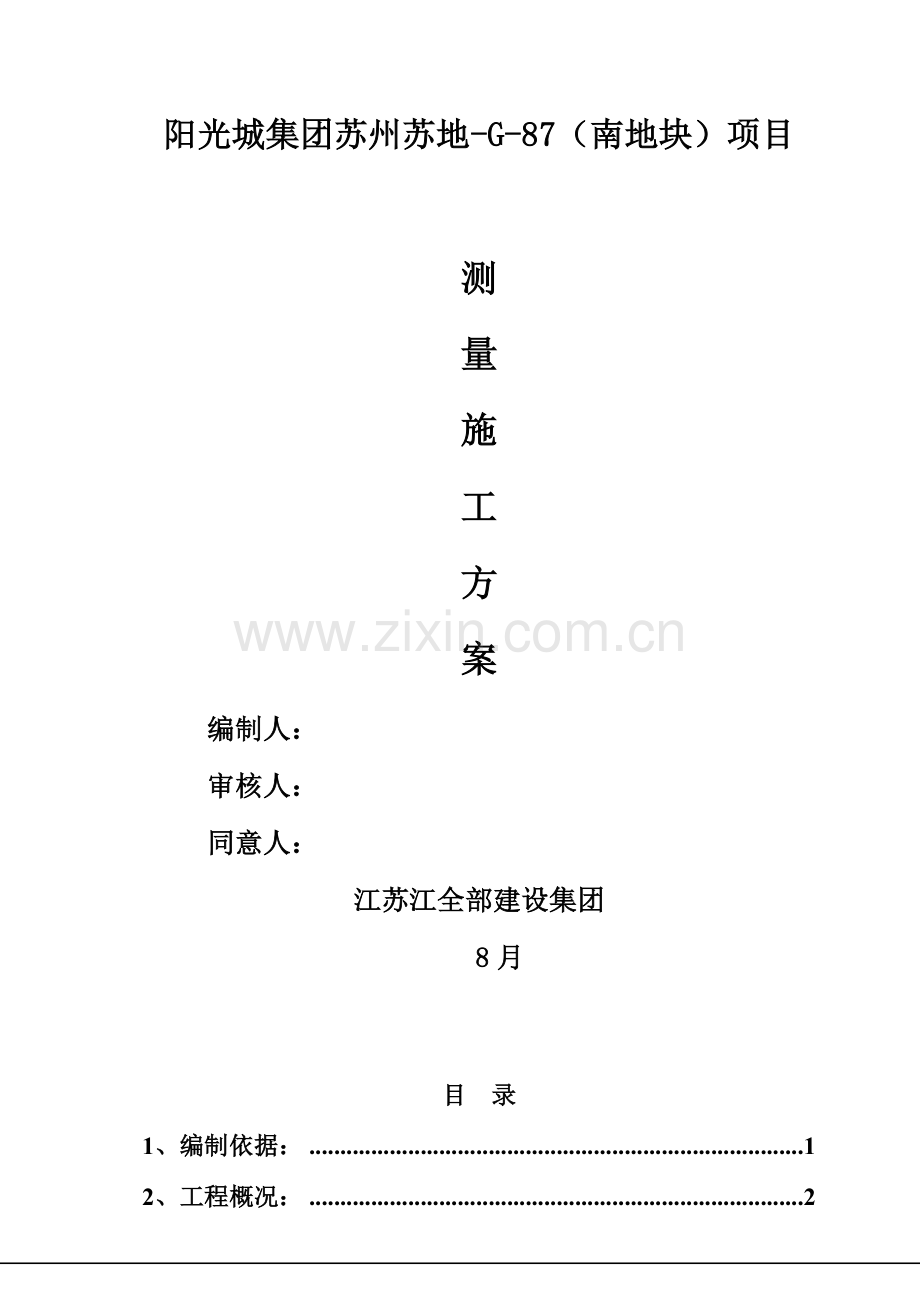

1、阳光城集团苏州苏地-G-87(南地块)项目测量施工方案 编制人: 审核人: 同意人: 江苏江全部建设集团 8月目 录1、编制依据:12、工程概况:23、施工测量基础要求:23.1、拟建工程定位条件23.2、施工测量关键内容精度要求23.4、仪器检验43.5、施工测量配合施工进度要求44、测量准备工作:44.1、测量工作人员组成及要求44.2、建筑定位控制点及水准点校核44.3、初步测量定位55、测量方法及要求:55.1、施工平面测量控制网建立55.2、平面控制网65.3、地基基础施工测量85.4、主体结构施工测量95.5、测量控制桩保护105.6、施工测量验线106、建筑物沉降观察107、工程
2、实测实量117.1、确保方法117.2、实测规则118、测量仪器使用、保管和维护159、确保质量方法1510、安全注意事项151、编制依据:序号名称编号1施工图纸2施工组织设计3测绘院控制测量汇报4工程测量规范及条文说明GB50206-5建筑变形测量规程GJT8-6住宅工程分户验收规程DGJ/TJ103-2、工程概况:苏州阳光城翡丽湾(南地块)项目,在苏州市吴中区,以游湖路(计划中)为界,东至尹山湖东路,南至尹山湖北路,西至踏湖路。本项目有4栋高层商住楼(25#、26#、27#、28#楼),框架剪力墙结构,抗震等级三级,地上部分耐火等级二级,。16栋商墅楼(6#23#)地上三层、1栋19层SO
3、HO(2#楼),1栋19层酒店(1#楼),5栋2F、3F商业(15#、31#、30#、29#、5#楼)、和其它隶属建筑物组成。总建筑面积231000平方米。3、施工测量基础要求:3.1、拟建工程定位条件3.1.1依据甲方分别在踏湖路和尹山湖路给YG1(高程:2.979m)、YG2、Y1、Y2四个基准点进行现场坐标定位,确定各栋号坐标点对应位置。3.2、施工测量关键内容精度要求3.2.1平面控制网关键技术指标:量距1/0,测角10”3.2.2在垫层上进行基础放线前应以建筑物平面控制网为准检验建筑物外廓轴线控制桩无误后投测主轴线,基础外廓轴线投测应经闭合检测后用墨线弹出细部轴线和施工线,基础放线尺
4、寸许可误差:L(B)30m,许可误差5mm,30mL(B)60m,许可误差10mm,60mL(B)90m,许可误差15mm,90mL(B)120m,许可误差20mm。3.2.3主体结构施工测量采取内控法进行竖向轴线投测,在首层或最底层底板上设控制线交点,以此为基准点,并在各层楼板对应位置预留200200孔洞,用激光铅垂仪传输轴线,坚向投测许可误差3mm/每层,L(B)30m,许可误差5mm,30mL(B)60m,许可误差10mm,60mL(B)90m,许可误差15mm,90mL(B)120m,许可误差20mm。3.2.4各部位放线许可误差细部轴线2mm,承重墙、梁、柱边线3mm,非承重墙边线3
5、mm,门窗洞口3mm。3.2.5标高竖向传输应用钢尺从首层起始标高线垂直量取,当传输高度超出钢尺长度时应另设一道起始线,每栋建筑应由三处分别向上传输,施工抄平之前,应先检测三个传输标高点,当较差小于3mm时以其平均点作为标高起测点,标高许可误差:3mm/每层,H30m,许可误差5mm,30mH60m,许可误差10mm,60mH90m,许可误差15mm,90mH120m,许可误差20mm。3.3、测量仪器、器具配置序号设备名称型号数量编号1全站仪苏一光RTS1101台2水准仪苏一光DSZ22台5065623水准仪苏一光DS05 1台4激光铅直仪DZJ32台5塔尺5m2把6硬钢尺3m1把7长城钢卷
6、尺100m2把8长城钢卷尺50m3把9长城钢卷尺5m10把3.4、仪器检验3.4.1测量使用仪器应按计量管理要求粘贴检测合格证,使之处于受控状态方便到期立即检测。3.4.2测量仪需经国家级计量检定机构进行检定并合格。3.4.3一般光学经纬仪、水准仪和50米、100米钢尺、塔尺、全站仪、激光铅直仪需经市级计量检定部门进行检定。3.4.4测距计量、盒尺、水平尺等一般计量器具应根据企业相关要求进行自检;3.4.5在检定时内经纬仪、水准仪要每三个月进行一次自检。3.5、施工测量配合施工进度要求3.5.1施工测量应配合施工部分,随时为施工用线提供方便。3.5.2施工测量应注意对施工部位不要造成不应有损坏
7、。4、测量准备工作:4.1、测量工作人员组成及要求4.1.1现场测量人员:6名,组成测量小组。4.1.2测量人员必需确保持证上岗。4.1.3对项目工程师要求:对测量组负直接领导责任。4.2、建筑定位控制点及水准点校核4.2.1本工程定位依据甲方所委托苏州市测绘院给定定位点坐标及总平面图进行定位。4.2.2本工程以工地外一点YG1测绘单位给定标高,相当于绝对高程2.979m,以此点为高程控制点。把此点引至现场,并经过数次施测,取平均值。4.3、初步测量定位依据设计总平面图,和现场总平面部署图,对建筑物进行初步测量定位以了解现场情况,包含场地平整和临舍定位、材料堆放,和施工道路部署等。为施工前准备
8、工作发明条件。5、测量方法及要求:5.1、施工平面测量控制网建立 5.1.1 施工平面测量控制网既是工程地下建筑、单体建筑施工各步骤轴线放样依据;也是监理等各检测单位测量基准。所以,务求达成可靠、稳定、使用方便标准。控制网除应考虑图形强度以满足工程施工精度要求外,还必需有足够密度和使用方便特点。应由测量人员对施工场地及控制点进行实地踏勘,结合工程平面部署图,创建施工测量平面控制网。要求达成通视条件好、网点稳固情况、攀登方便等多种原因。 5.1.2 各级控制网创建,必需对各控制点相互之间,和各级控制网之间进行闭合校验和平差。确保各点在同一系统。每次使用前,必需对控制网校核。伴随施工进度,按关键性
9、标准定时对其复测,以求得控制网稳固不变和预防地面变形、沉降或其它原因造成控制点移位。首级控制网设置冗余控制点,并加强对各点保护。其它各级控制网如遭遇破坏,由上级平面控制网来恢复。控制网建立完成,交监理方复核确定。 5.1.3 因为本工程规模巨大,而且工况复杂,所以必需设置多组平面控制网。又因为各组控制网全部是服务于同一工程建设,所以各组控制网之间必需形成有机整体。控制网之间根据等级高低,高级网控制低级网。平级网之间相互贯通,形成系统。 结合工程特点,按测网等级高低及具体在工程不一样部位应用,本工程测量平面控制网共设置一个外围平面/高程控制网(首级控制网)和多个单体控制网(二级控制网)。5.2、
10、平面控制网5.2.1首级控制网 因为本工程规模较大,而且工况复杂,所以在施工区外围设置一个不受施工影响控制网,其担当全局性作用。该控制网以业主提供基准控制点或红线点为依据,包含平面坐标和高程。经现场外测后进行平差计算达成精度要求,以作为未来现场各类测量工作原始基准点。它是其它各级控制网建立和复核唯一依据。在整个工程为时几年时间跨度内,必需确保这个控制网绝对不变,绝对避免前后期测量系统不一致。外围控制网设置完成以后,按工程进度需求,可在现场内建立临时各个测量网,各级控制网如遭遇破坏,均由外围平面控制网来恢复。控制网之间根据等级高低,高级网控制低级网。平级网之间相互贯通,形成系统。该级平面布网将建
11、立在下面三点内容基础上:1)为确保已施工前期标段和待施工主体结构测量系统一致,首级控制网建立将结合桩基及挖土阶段测量控制网。2)因为本工程项目巨大,城市测绘部门或单位所提交通常测量控制网不能直接作为首级平面控制网使用。必需对其控制网进行加密,或设置辅助方法方可使用。3)首级控制网设置在施工现场外,用于为受破坏可能性较大下一级控制网恢复提供基准,同时也可直接引用该级控制网中控制点测量关键或关键测量工序。其建立以城市网为依据,宜设置在工程现场外道路一侧稳定处,且需考虑使用方便。4)本工程首级网设置形式采取围绕施工现场一周闭合网,布点位置由测量人员经过现场踏勘后确定,外业测量结束后对数据进行闭合和平
12、差。5)该控制网担当全局性作用。它是二级控制网建立和复核唯一依据。在整个工程施工时间跨度内,必需确保这个控制网绝对不变,绝对避免前后期测量系统不一致。所以,该控制点设置位置选择在稳定可靠处,且设置保护装置。6)单体控制网布网依据为基准控制网,其精度必需满足相对测角误差小于5秒,相对测距误差小于2毫米。每次测量前对该控制网进行自检,确定无误后方可使用。7)基准控制网和单体控制网使用需随时依据施工阶段沉降、变形情况调整。且工程工况改变很大,其中单体控制网部署于现场内部,轻易遭到施工破坏,必需时也可依据施工情况调整布网位置。而且现场控制点在施工中处于不稳定状态,伴随时间、环境、施工进度不一样可能会产
13、生变形移动,所以每次投放轴线前必需依据进行自检,自检无误后方可投放轴线。5.2.2二级控制网 依据甲方所委托苏州市测绘院给定坐标点、标高及总平面图和红线和建筑物关系,建立二级控制网。二级控制网部署在施工现场周围硬化道路上,关键用于地下结构施工阶段测量,待地下结构施工完成即作废,含有短期使用性质。该控制网使用需随时依据施工阶段沉降、变形情况调整。因为工程工况改变很大,且二级控制网部署于现场内部,轻易遭到施工破坏,也需要依据施工情况调整布网位置。布网依据为上级控制网。1)二级控制网依据施工对象不一样,在现场部署于对应位置。在南侧商墅区地下结构施工阶段时,二级测量控制网点位置可利用栋楼等还未开挖区域
14、设置;2)南侧商墅区地下室结构封顶后,26#27#28#楼二级测量网点位置可利用已完成南侧商墅区地下室顶板区域设置。3)26#、27#、28#楼施工阶段,网点位置可利用已完成地下室顶板、现场施工便道等区域设置二级控制网。对应区域沿街底商建筑则可直接使用首级控制网来投测控制点。5.2.3建筑物控制网1)建筑物水平控制网依据甲方所委托苏州市测绘院给定坐标点,建立水平控制网,建筑物四角外皮位置组成控制网来控制建筑物水平位置。2)建筑物标高控制网布设:标高以工地外地面测绘单位给定绝对高程为2.979m引测置施工现场,现场标高点不少于4点,设在建筑物较近且不宜被破坏处并涂上红漆。3)建筑物定位线测设:按
15、设计定位条件,依据一、二级水平控制网,结合施工总平面图上坐标点,在商墅楼部位南侧硬化砼路面上,设置一条东西向轴线控制线,依据相互间坐标关系,设置各轴线控制桩。5.3、地基基础施工测量5.3.1地基基础施工测量内容及步骤图:建筑物定位预检基槽开挖灰线基础桩位置线标高引测预检垫层上结构位置线预检墙轴线、柱边线水平控制线顶板二次放线上层结构位置线5.3.2依据定位桩及边坡放坡系数1.0关系确定基槽上口及下口位置尺寸,并设置临时控制桩。作为挖槽控制依据,基槽上口及下口灰线,用白灰撒放,挖槽时应注意监控。5.3.3垫层要求:5.3.3.1轴线控制桩检测:依据基槽开挖前已知宽度矩形控制网和轴线控制桩进行检
16、测校核。5.3.3.2轴线投测:依据基槽边坡上控制线桩用经纬仪向下投测主轴线。其它用50米卷尺量取并反复校核。5.3.3.3高程控制线引测:针对基坑开挖深度,用5米卷尺及5米塔尺进行引测。5.3.4基础层放线要求:放线前测量人员必需做好充足准备工作,首先对图纸具体审核,做到心中有数,首先把发觉问题汇总出来反馈到技术责任人手中,技术人员交底后,方可进行放线,其次放线小组组员必需在放线之前每人画出一份放线简图(以此作为细部放线依据)经过审核无误后方可使用,尽可能做到蓝图不下基槽,对手中图纸必需妥善保管。依据已投测主轴线,用50米钢尺,由一侧向另一侧拉通尺,逐间排出所用中线、轴线、根本、控制线、对于
17、无法排通尺部位要先排长轴,然后在排短轴,切莫用小尺分段排,以预防积累误差,以另一侧控制线做为校核依据再依据简图所给尺寸,用红蓝铅笔逐根划各线点位,要求一律用红头画点,蓝头画圈方便于查找,所画点位必需正确,不许可超出1mm,然后再依据画出点位弹出墨线,不可弹太重。线宽必需控制在1mm以下,交角处必需连接。如弹错线应立即更正。5.4、主体结构施工测量5.4.1主体结构施工测量内容步骤图平面控制桩校测结构位置根本轴线预检500mm水平控制线预检顶板模板二次放线预检上层结构位置尺寸线5.4.2主体、工程测量准备工作。基础工程完工后,应对全部控制桩进行校测,并对其建筑物增设延长桩,利用定位轴线检验基础有
18、没有偏差。5.4.3平面放线方法轴线引测,利用垂准线投测法,用激光垂准仪透过预留传输孔进行投测,而且每增加二层用经纬仪复测一遍,并将复测结果统计下来。5.4.4标高引测法:水平标高点每段设一个,尽可能设在每段中间。引测时用钢尺垂直向上量测。5.4.5顶板、模板上平面放线是确保钢筋,模板施工位置正确及专业管线及专业管线预流定位关键依据,作为一道工序安排。5.5、测量控制桩保护控制桩用砼保护,具体位置,示意图标注,控制桩应采取保护性标志,预防物体遮盖及碰撞。5.6、施工测量验线5.6.1场地控制水平定位线由监理验线,由技术质检部门验线后报监理。5.6.2验线程序是:放线工自检合格后由技术质检部门验
19、线后报监理。5.6.3测量结果统计,应设专员来保留。5.6.4验线要作到独立验线,即验线,放线分开。6、建筑物沉降观察6.1为确保工程稳定和安全,在施工过程中作沉降观察,立即了解建筑物沉降情况。6.2取施工现场水准点作为沉降观察用水准点,并设一专用水准点进行观察复合。6.3按图纸及规范要求布设沉降观察点,观察点布设前,应在建筑物基础平面图上先行设计,然后按建筑定位轴线测设到墙面上。用16钢筋埋设在墙里,深度大于15cm。6.4观察标志埋设稳定后,开始观察。以后每增加一层观察一次,中途停复工时各观察一次,完工后每三个月观察一次,直到沉降量不超出1mm,并作好沉降观察统计。 6.5观察时应注意事项
20、.6.5.1前后视视线长应相等,可用钢尺量定。6.5.2视线长度不应超出50mm。6.5.3前后视应该用同一根水准尺。6.5.4观察过程人员固定,仪器及水准尺固定,观察方法及路线固定、来确保测量结果精密。7、工程实测实量7.1、确保方法7.1.1轴线控制:仔细反复查对轴线位置,确保轴线间尺寸完全符合图纸尺寸要求;并在轴线两侧弹好500mm控制线。7.1.2 开间尺寸控制:依据单体建筑轴线或轴线控制线弹出砌墙线,标出门窗洞口位置。再依据轴线控制线,墙体抹灰层厚度做出抹灰灰饼。7.1.3 高程控制:依据高程控制网复核每栋单体士0.00标高,沿各单体建筑外架或井道垂直量好各楼层标高,结构施工严格按此
21、标高实施。并派专员检验复核。7.2、实测规则7.2.1垂直度1)测量工具:2 米靠尺2)测量阶段:砼结构、砌筑、抹灰阶段3)合格标准:砼工程0 ,8mm;砌体工程0 ,5mm;抹灰工程0 ,4mm4)测量方法:砼工程(1)同一面墙距两端头竖向阴阳角约30cm位置,分别按以下标准实测2 次:一是靠尺顶端接触到上部砼顶板位置时测 1 次垂直度,二是靠尺底端接触到下部地面位置时测1 次垂直度。当墙长度大于3 米时,靠尺在墙长度和高度方向居中位置加测1 次垂直度。(2)柱:任选砼柱四面中两面,分别将靠尺顶端接触到上部砼顶板和下部地面位时各测1 次垂直度。(3)砼工程垂直度实测以外墙面为主。砌体工程(1
22、)实测值关键反应砌体墙体垂直度,应避开墙顶砼梁、砼反坎,消除其测量值影响。(2)同一面墙距两侧阴阳角约30cm位置,分别按以下标准实测2 次:一是靠尺顶端接触到上部砌体位置时测 1 次垂直度,二是靠尺底端距离下部地面位置约30cm 时测1 次垂直度。当墙长度大于3 米时,在墙长度和高度方向居中加测1 次垂直度。抹灰工程同一面墙距两端头竖向阴阳角约 30cm位置,分别按以下标准实测2 次:一是靠尺顶端接触到上部砼顶板位置时测1 次垂直度,二是靠尺底端接触到下部地面位置时测1 次垂直度。7.2.2净开间1)测量工具:测距仪2)测量阶段:砼结构、砌筑、抹灰阶段3)合格标准:偏差-15 ,15mm,极
23、差0 ,18mm4)测量方法:按开间(进深)方向距两端头竖向阴阳角约30cm位置测量墙体两端距离,得到2个实测值,比较实测值和图纸设计(抹灰层厚度依据施工图或地域企业要求计算)尺寸,计算出偏差值;2个实测值比较计算出极差值。7.2.3净高1)测量工具:测距仪2)测量阶段:砼工程3)合格标准:偏差-15,+mm,极差0,20mm4)测量方法:各房间地面4 个角部区域,距地脚边线50cm周围各选择1 点,在地面几何中心位选择1 点,测量出找平层地面和天花顶板间 5 个垂直距离,即目前施工阶段5 个室内净高实测值。室内净高推算值依据设计层高扣除楼板、天棚饰面层、地面找平层等厚度后计算得出。7.2.4
24、外门窗洞口尺寸偏差1)合格标准:5,10mm2)测量工具:5米钢卷尺或激光测距仪3)测量方法和数据统计:对于外墙面门窗洞口:同一外门或外窗洞口均可作为1个实测区,累计实测实量5个实测区。测量时不包含抹灰收口厚度,以砌体边对边,各测量2次门洞口宽度及高度净尺寸(对于落地外门窗,在未做水泥砂浆地面时,高度可不测),取高度、宽度和设计值间偏差值作为1个评分值。示例:8、测量仪器使用、保管和维护8.1仪器使用时,不得离开仪器,严禁她人乱动仪器。8.2仪器安置要安稳,测量时不能骑腿或手扶脚架,一切操作均应手轻、心细,动作平稳。转动仪器前要先松开制动。8.3当仪器旋转失灵或有杂音,应立即查明妥善处理,严禁
25、强力拌扭或拆卸,以免损伤仪器。8.4观察时若遇烈日下,雨天应打伞保护仪器。8.5仪器使用后应立即放入仪器箱内保管,钢尺用毕应立即擦去泥土,涂除锈油保护。9、确保质量方法9.1仪器操作应严格按说明及操作步骤进行。9.2遵守先整体到布局、高精度控制低精度操作程序。9.3轴线控制测设要正确,基础放线时要常常对各级控制网经行闭合尺量。9.4操作时要精细,对平水准,降低竖轴及铅坠产生误差。9.5各点投测先采取盘左盘右观察,取平均值。抵消仪器产生误差。9.6施工层平面投点,轴线要正确,操作人员之间配合默契。9.7每个楼层,应在施工平面对道道轴线进行校测,发觉偏差立即更正。9.8坚持复算工作,做到步步校核。10、安全注意事项10.1为了确保安全施工后生产,管理人员应立即放线进行书面安全交底。10.2测量人员施测过程中,做到安全第一,遵守相关建筑安全规程,不违章操作。10.3对有安全隐患问题部位,施测前应提前和工优点理,确保其安全操作面。10.4尤其是坚向吊线,要抄平时,应注意高处物体,及杂物缺落打击造成伤之事故发生。
