室内电线导管穿线综合项目工程关键技术交底.doc

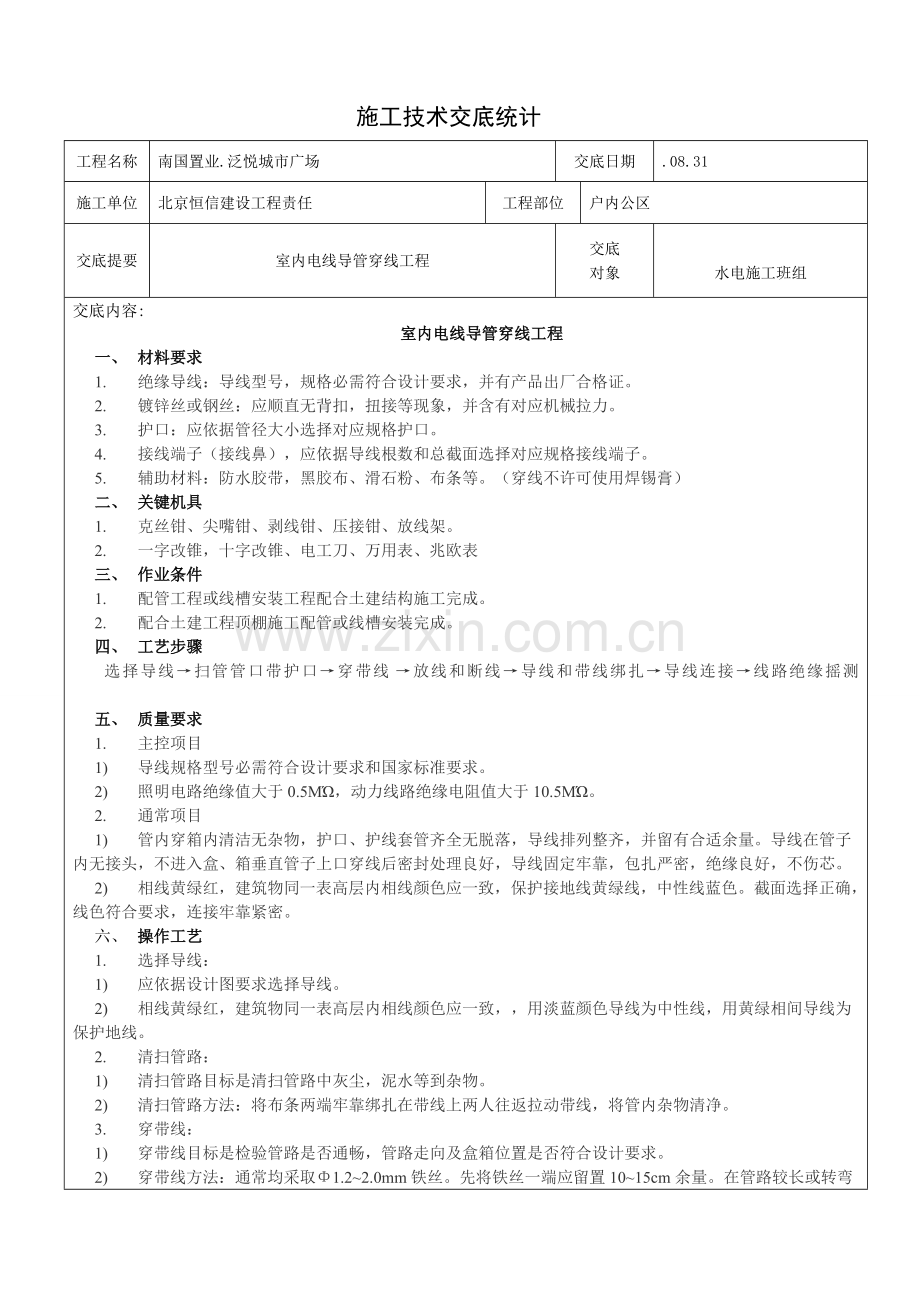

施工技术交底统计

工程名称
南国置业.泛悦城市广场
交底日期
.08.31
施工单位
北京恒信建设工程责任　
工程部位
户内公区　
交底提要
室内电线导管穿线工程
交底
对象

水电施工班组
交底内容:
室内电线导管穿线工程
一、 材料要求
1. 绝缘导线：导线型号，规格必需符合设计要求，并有产品出厂合格证。
2. 镀锌丝或钢丝：应顺直无背扣，扭接等现象，并含有对应机械拉力。
3. 护口：应依据管径大小选择对应规格护口。
4. 接线端子（接线鼻），应依据导线根数和总截面选择对应规格接线端子。
5. 辅助材料：防水胶带，黑胶布、滑石粉、布条等。（穿线不许可使用焊锡膏）
二、 关键机具
1. 克丝钳、尖嘴钳、剥线钳、压接钳、放线架。
2. 一字改锥，十字改锥、电工刀、万用表、兆欧表
三、 作业条件
1. 配管工程或线槽安装工程配合土建结构施工完成。
2. 配合土建工程顶棚施工配管或线槽安装完成。
四、 工艺步骤
选择导线→扫管管口带护口→穿带线 →放线和断线→导线和带线绑扎→导线连接→线路绝缘摇测
五、 质量要求
1. 主控项目
1) 导线规格型号必需符合设计要求和国家标准要求。
2) 照明电路绝缘值大于0.5MΏ，动力线路绝缘电阻值大于10.5MΏ。
2. 通常项目
1) 管内穿箱内清洁无杂物，护口、护线套管齐全无脱落，导线排列整齐，并留有合适余量。导线在管子内无接头，不进入盒、箱垂直管子上口穿线后密封处理良好，导线固定牢靠，包扎严密，绝缘良好，不伤芯。
2) 相线黄绿红，建筑物同一表高层内相线颜色应一致，保护接地线黄绿线，中性线蓝色。截面选择正确，线色符合要求，连接牢靠紧密。
六、 操作工艺
1. 选择导线：
1) 应依据设计图要求选择导线。
2) 相线黄绿红，建筑物同一表高层内相线颜色应一致，，用淡蓝颜色导线为中性线，用黄绿相间导线为保护地线。
2. 清扫管路：
1) 清扫管路目标是清扫管路中灰尘，泥水等到杂物。
2) 清扫管路方法：将布条两端牢靠绑扎在带线上两人往返拉动带线，将管内杂物清净。
3. 穿带线：
1) 穿带线目标是检验管路是否通畅，管路走向及盒箱位置是否符合设计要求。

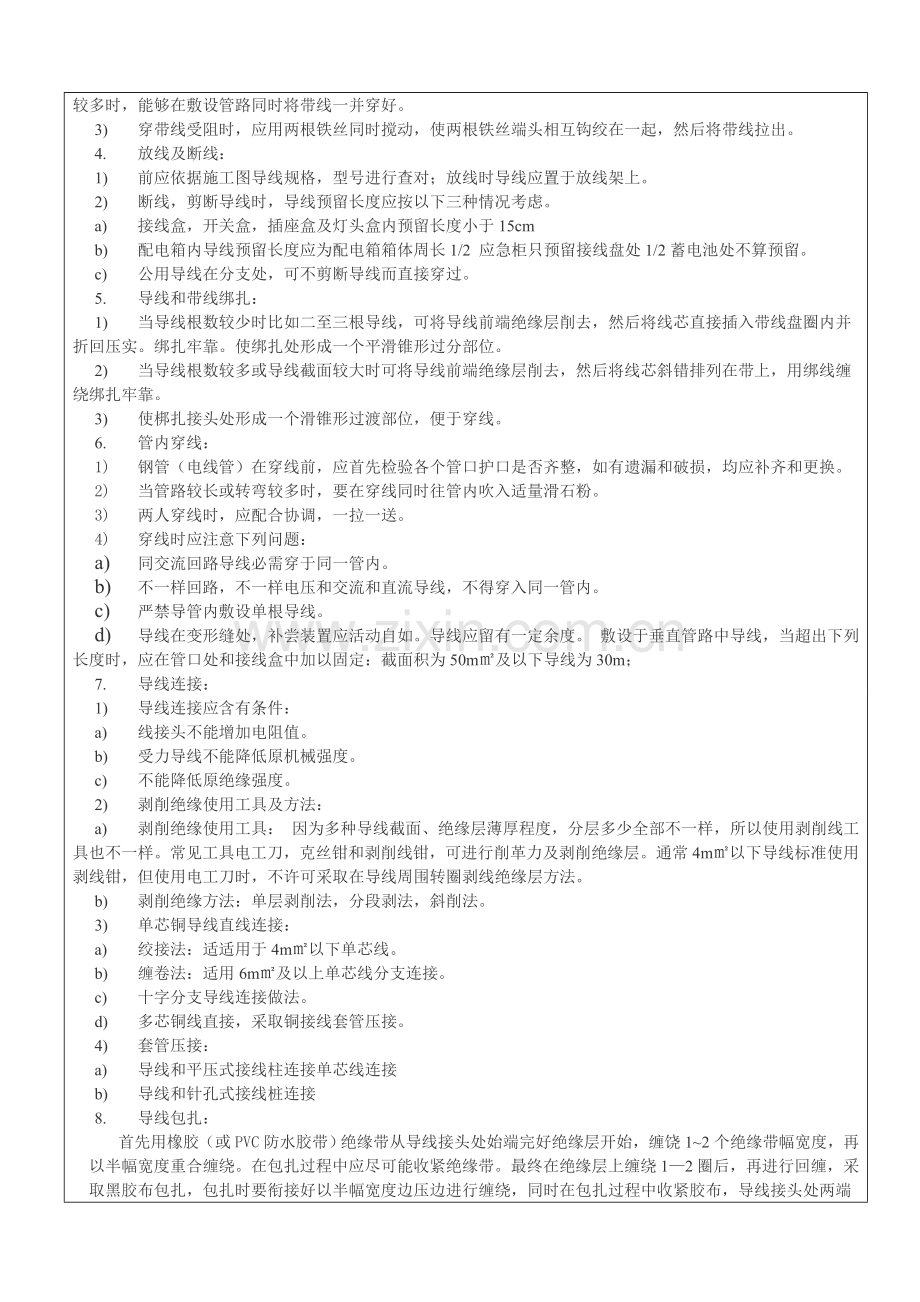

2) 穿带线方法：通常均采取Φ1.2~2.0mm铁丝。先将铁丝一端应留置10~15cm余量。在管路较长或转弯较多时，能够在敷设管路同时将带线一并穿好。
3) 穿带线受阻时，应用两根铁丝同时搅动，使两根铁丝端头相互钩绞在一起，然后将带线拉出。
4. 放线及断线：
1) 前应依据施工图导线规格，型号进行查对；放线时导线应置于放线架上。
2) 断线，剪断导线时，导线预留长度应按以下三种情况考虑。
a) 接线盒，开关盒，插座盒及灯头盒内预留长度小于15cm
b) 配电箱内导线预留长度应为配电箱箱体周长1/2 应急柜只预留接线盘处1/2蓄电池处不算预留。
c) 公用导线在分支处，可不剪断导线而直接穿过。
5. 导线和带线绑扎：
1) 当导线根数较少时比如二至三根导线，可将导线前端绝缘层削去，然后将线芯直接插入带线盘圈内并折回压实。绑扎牢靠。使绑扎处形成一个平滑锥形过分部位。
2) 当导线根数较多或导线截面较大时可将导线前端绝缘层削去，然后将线芯斜错排列在带上，用绑线缠绕绑扎牢靠。
3) 使梆扎接头处形成一个滑锥形过渡部位，便于穿线。
6. 管内穿线：
1) 钢管（电线管）在穿线前，应首先检验各个管口护口是否齐整，如有遗漏和破损，均应补齐和更换。
2) 当管路较长或转弯较多时，要在穿线同时往管内吹入适量滑石粉。
3) 两人穿线时，应配合协调，一拉一送。
4) 穿线时应注意下列问题：
a) 同交流回路导线必需穿于同一管内。
b) 不一样回路，不一样电压和交流和直流导线，不得穿入同一管内。
c) 严禁导管内敷设单根导线。
d) 导线在变形缝处，补尝装置应活动自如。导线应留有一定余度。 敷设于垂直管路中导线，当超出下列长度时，应在管口处和接线盒中加以固定：截面积为50m㎡及以下导线为30m；
7. 导线连接：
1) 导线连接应含有条件：
a) 线接头不能增加电阻值。
b) 受力导线不能降低原机械强度。
c) 不能降低原绝缘强度。
2) 剥削绝缘使用工具及方法：
a) 剥削绝缘使用工具： 因为多种导线截面、绝缘层薄厚程度，分层多少全部不一样，所以使用剥削线工具也不一样。常见工具电工刀，克丝钳和剥削线钳，可进行削革力及剥削绝缘层。通常4m㎡以下导线标准使用剥线钳，但使用电工刀时，不许可采取在导线周围转圈剥线绝缘层方法。
b) 剥削绝缘方法：单层剥削法，分段剥法，斜削法。
3) 单芯铜导线直线连接：
a) 绞接法：适适用于4m㎡以下单芯线。
b) 缠卷法：适用6m㎡及以上单芯线分支连接。
c) 十字分支导线连接做法。
d) 多芯铜线直接，采取铜接线套管压接。
4) 套管压接：
a) 导线和平压式接线柱连接单芯线连接
b) 导线和针孔式接线桩连接
8. 导线包扎：
首先用橡胶（或PVC防水胶带）绝缘带从导线接头处始端完好绝缘层开始，缠饶1~2个绝缘带幅宽度，再以半幅宽度重合缠绕。在包扎过程中应尽可能收紧绝缘带。最终在绝缘层上缠绕1—2圈后，再进行回缠，采取黑胶布包扎，包扎时要衔接好以半幅宽度边压边进行缠绕，同时在包扎过程中收紧胶布，导线接头处两端应用黑胶布封严密。包扎后应呈枣核形。
七、 成品保护
1. 穿线时不得污染设备和建筑物品，应保持周围环境清洁。
2. 使用脚手架及其它工具时应注意不得碰坏其它设备和门窗，墙面，地面等。
3. 在全部过程完后，应将导线接线头盘入盒、箱内并用纸封堵严实，以防污染。同时应预防盒、箱内进水。
4. 穿线时不得遗漏带护线套管或护口。
八、 应注意质量问题
1. 在施工中存在护口遗漏，脱落，破损及和管经不符合等现象。因操作不慎而使护口遗漏或脱落者应立即补齐，护口破损和管径不符者立即更换。
2. 铜导线连接时，导线缠绕圈数不足圈，未按工艺要求连接接头应拆除重新连接。
3. 导线连接处焊锡不饱满，出现虚焊，夹渣等现象。焊锡温度要合适，涮锡要均匀。涮锡后应用布条立即擦去多出焊剂保护接头部分洁净。
4. 导线线芯受损是因为用力过猛和剥线钳对应刀口。
5. 多股软铜线涮锡遗漏，应立即进行补焊锡。
6. 接头部分包扎不平整、不严密。应按工艺要求重新进行包扎。
7. 螺旋接线钮松动和线芯外露。接线钮不合格，及线芯、剪得余量过短全部会造成其松动，线芯剪得太长就会造成线芯预留长度应取1.2mm为宜。
8. 线路绝缘电阻值偏低。管路内可能进水或绝缘层受损全部将 造成绝缘电阻值偏低。应将管路中泥水立即清洁净或更换导线。
九、 施工安全注意事项
1. 杜绝三违现象发生，班组有权拒绝违章指挥，并有权将违章行为越级上报
2. 进入工地必需穿戴必需防护用具。认真使用好安全帽、安全带和安全网。高空作业或气候恶劣时，毋须落实防范方法，确保安全。
3. 在脚手架上作业时， 不得依座在脚手栏杆上休息，工具、物料不得乱仍乱放，谨防伤人和自伤。
4. 施工现场施工用电。应按施工用电方案进行统一部署，清除乱拖乱拉现象。用电设备应按相关要求实施一机一闸，必需安装漏电保护器，并有安全可靠接地，电器设备必需配开关箱并配锁。配电箱应放在安全地方，并装门加锁，专员负责。
5. 临时施工作电应依据施工组织设计要求而接配，接配时不准有裸线，不准留有带电线头，各分支线路应单独控制开关。不得带电作业。
6. 现场材料归类堆放，不用材料要立即回收清理，做好现场文明施工。
7. 任何人不得破坏建筑物轴线控制及高程控制点。
8. 使用人字梯必需坚固，距梯脚40～60mm处要设拉绳，预防劈开；不准站在梯子最上一层工作，梯凳上严禁放工具、材料。
9. 高空作业，无防护设施时，必需系安全带并拴在牢靠部位上。
10. 在吊顶房间工作时，现场严禁吸烟和用火。
