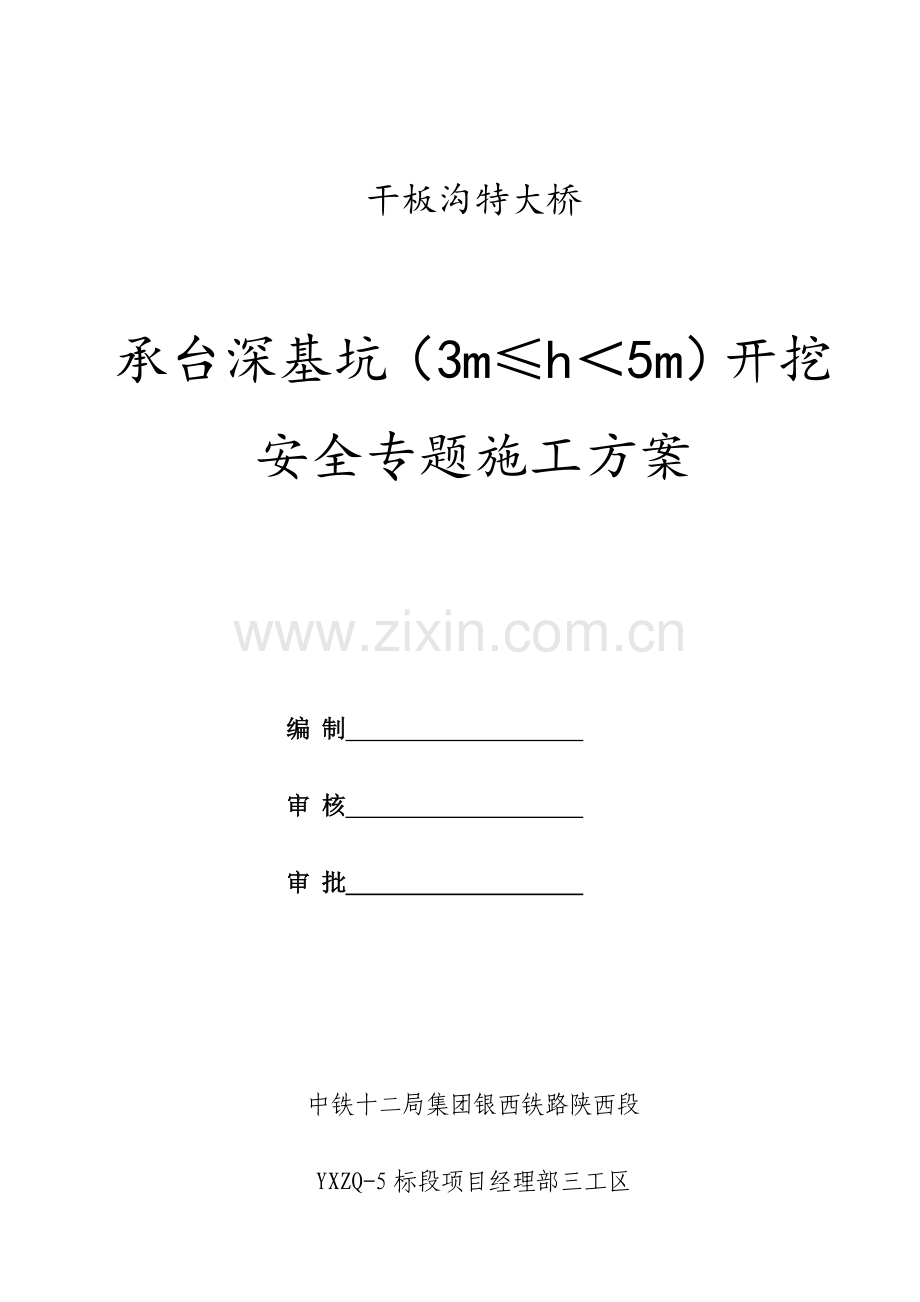

承台深基坑开挖专项综合标准施工专业方案.docx

干板沟特大桥

承台深基坑（3m≤h＜5m）开挖
安全专题施工方案

编 制
审 核
审 批

中铁十二局集团银西铁路陕西段
YXZQ-5标段项目经理部三工区
二○一七年三月

目 录

一、编制说明 1
1、编制依据 1
2、编制范围 1
3、编制标准 1
二、工程概况 2
三、施工准备 2
1、临时道路 2
2、场地平整 2
3、供电、供水 2
四、施工方案 2
1、施工准备 2
2、基坑开挖 3
3、基坑防水集水 3
4、基坑临时支护 3
五、资源配置计划 4
1、人力资源配置计划 4
2、材料供给计划 4
3、机械设备配置 4
六、质量确保方法 5
1、质量目标 5
2、质量确保体系 5
2.1 质量方针 5
2.2 质量确保体系 5
3、质量确保方法 5
3.1 组织确保方法 5
3.2 技术确保方法 6
七、安全确保方法 7
1、安全目标 7
2、安全确保体系 7
2.1 安全确保组织机构 7
2.2 安全管理制度 7
3、安全确保方法 7
4 、应急方法 8
八、文明施工 8
1、文明施工管理体系 8
2、文明施工目标 9
3、文明施工方法 9
九、环水保方法 9
1、环境保护 10
2、水土保持 10
附图1 质量确保体系框图
附图2 安全确保体系框图
附图3 文明施工管理体系框图

一、编制说明
1、编制依据
(1) 国家、地方政府相关政策。
(2) 国家现行设计规范、施工指南、验收标准：
《铁路工程施工组织设计规范》(Q/CR9004-)
《高速铁路桥涵工程施工技术规程》(Q/CR9603-)
《铁路安全管理条例》(国务院令第639号)
《铁路桥涵工程施工安全技术规程》(TB10303-)
《高速铁路桥涵工程质量验收标准》(TB10752-)
《铁路工程基础作业施工安全技术规程》(TB10301-)
(3) 干板沟特大桥实施性施工组织设计
(4) 西成铁路客运专线陕西有限责任企业相关文件和管理要求
2、编制范围
新建银川至西安铁路YXZQ-5标段干板沟特大桥（起讫里程：DK125+683.75～DK126+184），承台深基坑（3m≤h＜5m）开挖。
3、编制标准
(1) 严格根据协议中标文件条款进行施工，保质、保量完成施工任务。
(2) 在坚持实事求是基础上，努力争取技术优异、科学合理、经济适用标准，在确保工程质量标准前提下，主动采取新技术、新工艺、新机具、新材料、新测试方法。
(3) 依据工程建设期限要求，精心策划、科学管理，充足利用配置资源，合理安排施工次序，关键突出控制工期分部工程，统筹安排，确保按期完成建设目标。
(4) 施工进度安排注意各专业间协调和配合，充足考虑气候、季节对施工影响。
(5) 严格实施招标文件明确设计规范、施工规范即施工质量验收标准。
(6) 根据国家、地方政府及业主要求安全文明施工。
(7) 落实实施国家和地方行政主管部门政策、方针及相关工程施工技术规范及质量检验评定标准、要求等。
二、工程概况
干板沟特大桥起讫里程DK125+683.75～DK126+184.25，地处太峪镇山区，其桥跨部署为：2-24m+9-32m简支箱梁+（40+64+40）连续梁+1-24m简支梁桥。简支箱梁采取移动模架现浇施工，连续梁采取悬臂挂篮现浇施工，全桥总长500.5m。
本桥采取双线矩形空心桥台配桩基础，圆端形实体桥墩、圆端形空心桥墩及矩形实体矮桥墩，桩基共有φ150、φ125两种形式，全桥均采取钻孔灌注桩基础，本桥最高墩高44m，最长桩49m。
三、 施工准备
四、施工方案
1、施工准备
(1)在承台开挖施工前，须将施工便道修至承台施工里程，确保承台开挖机械、材料供给。基坑开挖前首进行场地平整，搭设临时看管房，施工机具进场，施工现场设置对应安全标志牌。
(2) 作好地表清理并施作临时排水沟，以防雨天地表水流入基坑浸泡基底。
(3) 测量放线，依据施工设计图进行现场实地承台测量放样工作，对承台位置、中线进行核实，确定和设计一致后，再利用控制点对承台进行正确放样，确定开挖边线及基底高程，确保在施工过程中基础结构尺寸正确。
2、 基坑开挖
基坑基底外扩1m考虑以作为施工预留操作空间。开挖坡度设置为1:0.5-1:1，具体坡度依据现场地质情况而定。
基坑开挖时间尽可能避开雨天。基坑有水时，在坑四面挖排水沟和集水井，用潜水泵抽排，同时作好基坑外边排水。基坑采取挖掘机开挖至距基底20～30cm，然后改人工开挖至设计标高并修坡、清底及检验桩基础完整性、承载力是否满足设计要求，经检验满足要求后方可进行下道工序施工；若不能满足设计要求，应立即通知监理及设计单位，采取方法进行整改处理，达成设计要求后再进行下道工序施工。
基底平面周线位置不应小于设计要求，基底标高许可偏差符合设计及验标要求。依据基坑工程设计所选定关键施工参数，按基坑规模、几何尺寸、开挖深度和地基加固条件，提出具体可操作开挖施工程序及施工参数。开挖施工工序基础是按“分层、分步、对称、平衡”标准而制订，最关键施工参数是分层开挖层数。
对于含水量大及不稳定土层，要确定每层开挖深度和基坑挡护方法，严格按选定施工程序和施工参数施工，使复杂多变施工原因变为较明确而有规律性施工原因，其引发时空效应也能很好地符合设计预期要求。
基坑开挖完成后，基坑四面设置1.2米高成品铁围栏、警示牌，预防人员及物体坠落。采取成品爬梯或扣件和钢管搭设爬梯，供施工人员上、下基坑。
挖出后土方应堆在离基坑边3m以外处，堆土高度应小于1.5m，以避免基坑边荷载过重造成基坑坍塌事故。
3、 基坑防水集水
依据当地气象资料，本标段属于中温带亚湿润大陆性季风气候区。冬季严寒，夏季炎热，四季分明。年平均气温11.9℃，雨季关键集中在7～8月，常出现雷暴和冰雹，年平均降水量554mm，年最大降水量945.7mm。为预防异常气象发生，预防特殊情况下降雨量过大，为了施工期间基坑不受水浸泡，地面排水遵照先整改后开挖施工次序，施工前先做好地面排水，地面排水随地形坡势沿开挖基坑外边缘设30cm高阻水带，再修20cm×30cm水渠排水，以防地表水流入坑内。同时，在基坑4个角落挖出0.5m*0.5m*0.5m集水槽，有积水时立即用水泵抽走。
4、基坑临时支护
对于部分不满足放坡条件或出现软土、流沙等地质情况基坑，采取编织袋装土防护。沿坡脚用编织袋装土叠砌，使坡脚稳定。

五、资源配置计划

1、人力资源配置计划
为确保承台深基坑工程安全、优质、高效、按期完成，及早发挥投资效益，我单位抽调水平高、能力强、含有丰富新建铁路施工经验管理人员和专业技术人员组建“中铁十二局集团银西铁路陕西段YXZQ-5标段工区经理部5工区”，工区由工区经理、工区副经理、总工程师组成领导层，管理、技术、质检、检测人员已全部到位。
2、材料供给计划
依据施工图设计及进度要求进行材料采购计划编制及采购，确保现场施工生产要求，关键材料采购计划见下表。
关键材料供给计划
序号
材料名称
单位
数量
备注
1
编织袋
条
500

2
围栏（1.2米高）
m
200

3、机械设备配置
依据工程数量及工程确定施工方案、方法、工艺及进度要求合理进行机械设备配置，主

要机械设备配置见下表。
关键机械设备配置表
序号
设备名称
规格型号
单位
数量
备注
1
挖掘机
PC400
台
1

2
装载机
50C
台
1

3
拉土车
20T
台
3

4
污水泵
20KW
台
2

六、质量确保方法
1、质量目标
建立健全质量管理体系；根据验收标准，各检验批、分项、分部工程施工质量验收合格率100%，单位工程一次验收合格率100%。
2、 质量确保体系
2.1 质量方针
增强法治观念，规范管理活动，完善防范方法，加大过程监控，提升服务意识，确保连续改善。
2.2 质量确保体系
建立健全全方面质量管理和质量确保体系，成立以工区经理为首全方面质量管理领导小组，主动开展全方面质量管理活动，优化施工工艺，提升工程质量，争创优质工程。工程技术部门依据工程规模、特点制订创优计划和具体创优方法，成立对应创优攻关小组，定时或不定时举行活动，对工期、安全、质量、成本问题分析原因、制订对策、立即处理，不停提升工程质量。质检部门负责进行质量评审。详见附图1“质量确保体系框图”。
3、质量确保方法
3.1 组织确保方法
成立以工区经理、总工为领导，全部职能部门参与质量管理组织机构，配置专职质检工程师和质检员，各施工队成立全方面质量管理小组，严格在质量确保体系下进行管理，从组织方法上使确保工程质量落到实处。
派遣施工经验丰富同类工程施工管理、技术人员和含有相同施工经历施工队伍负担本工程施工任务。
健全质量确保体系，严格根据质量体系文件进行质量管理，做到从资源配置和过程控制上确保工程质量。
配置优良机械、测量、试验设备，从技术手段上确保工程质量及施工工艺。
制订工程质量创优计划和方法，对关键工序施工质量进行有组织控制。做到上道工序不合格，决不许可进行下道工序。推行全方面质量管理和目标责任管理。
从原材料验收到各道工序具体实施和完工验收，实施全过程管理，坚持预防为主，抓好各步骤工作质量，以工作质量确保工序质量，以工序质量确保工程质量，做到事先预防，事后检验，不仅要把握结果，而且要管好全过程，把全方面质量管理方法切实应用到施工生产全过程中去。
3.2 技术确保方法
配置责任心强、业务水平高施工技术人员，在总工程师率领下，坚持设计文件、图纸分级会审和技术交底制度。关键工程由总工程师审核。通常工程由专业工程师审核，每份图纸由两名以上技术人员计算、审核，并填写意见，在严格审核基础上由技术人员向施工单位进行施工方案、设计意图、质量标准交底，并做好统计。
建立技术、质检人职员点质量责任制，奖优罚劣，要求责任人员勤测、勤量、勤检验、勤指导，认真做好多种原始统计，施工前认真复核设计文件，做到心中有数，技术交底资料要同施工现场反复查对，做到技术交底无偏差。
根据设计文件和现行技术规范制订施工方案和技术确保方法，各类施工工艺作业指导书和技术质量标准细则组织施工。施工方案符合优质、安全、高效、稳妥标准，满足施工需要。
认真落实质量检验标准，工程施工中做到每个施工步骤全部处于受控状态，每个工程全部有“质量统计”，施工全过程有可追溯性。要定时召开质量专题会，发觉问题立即纠正，以推进和改善质量管理工作。
技术数据和施工控制数据详实，能够正确反应施工全过程并和施工同时完成，同时满足完工验收要求，针对各施工队管区和关键工程，编制实施性施工组织设计并组织落实。坚持工程测量复核制，确保各阶段施工测量精度。
建立、健全质量生产责任制，责任到人，围绕质量攻关课题，开展群众性技术攻关活动。确保质量目标全方面实现。
七、安全确保方法
1、 安全目标
无重大施工安全事故；无重大道路交通责任事故；无重大火灾、爆炸事故。
2、 安全确保体系
以安全生产教育为先导，以施工安全责任制为关键，完善“三控三重”（自控、互控、监控，重奖、重罚、重教育）机制，建立可靠安全确保体系。切实抓好组织确保、工作确保和制度确保实效，促进施工安全有序可控，确保实现安全目标。详见附图2“安全确保体系框图”。
2.1 安全确保组织机构
为实现安全目标，强化安全管理，本标段设置以工区经理为组长、副经理、总工程师为关键组员安全生产领导组，下设安全质量环境保护部。安全质量环境保护部设专职安检工程师。各承台队成立以经理为首安全生产组织，下设专职安全检验员，工班设兼职安全员，形成自上而下安全生产监督、保障体系，对施工生产实施全过程安全监控。工区负责安全设计，队、班组负责实施。为实现安全生产提供强有力组织确保。
2.2 安全管理制度
为确保各项安全技术方法落实，确保安全生产万无一失，制订安全责任及伤亡事故汇报等安全生产制度，对施工生产全过程进行安全监督。以制度规范每一个职员行为，并逐步转变成一个自觉行为，真正实现安全生产。
3、安全确保方法
严格根据相关要求备足安全防护用具。做到安全为了生产、生产必需安全。
全部职员上岗前做到岗前培训，持证上岗，特殊工种关键培训，未经培训合格非专业人员不从事本岗位工作，并同时常常性地进行安全知识教育培训、考评，不合格者不上岗。在施工中严格根据操作规程、规则作业，不违章指挥和作业，对违章者严厉处理。对复杂工序作业做好组织工作，亲密配合，统一指挥协调。
在完善实施性施工组织设计同时，编制具体安全操作规程、细则，制订切实可行安全技术方法，经相关部门审核后遵照实施。在计划、部署、检验、评选、总结生产同时，计划、部署、检验、评选、总结施工安全工作。
施工现场设置醒目标安全警示标志和可靠防护设施，必需时设专员防护。安全关键作业工区完工后未经专职安检员检验许可，任何人不私自撤离安全防护标志、设施和人员。
全部作业人员做到岗前不饮酒，酒后不上岗。全部机动车辆一直保持完好状态，不带病运转，并常常检修，定时保养。加强施工生产和生活用电管理，由电工专员负责统一布线，不私自拉线。不使用裸线和地上拖拉电线，闸刀开关装匣上锁，并设置遮雨棚，做到“一机一闸一漏一箱”。
土方工程边坡坡度、排水坡向等必需按施工方案实施，确保边坡支护稳定和基坑施工安全。
确定地下管线位置，开挖及运输过程中有专员看管，预防对地下管线造成破坏。
人员刷坡和机械开挖保持一定安全距离且夜间施工时不能同时进行。
4、应急方法
为应对坍塌事故发生，工区成立义务小组，由工区经理担任组长，生产责任人、安全员，各班组长为组员，关键负责紧急事故发生 时有条不紊进行抢救或处理，其它管理人员及后勤人员，帮助生产 责任人做相关辅助工作。
发生坍塌事故后，由工区经理负责现场总指挥，发觉事故，现场人员首先立即通知现场安全员，由安全员打事故抢救电话“120”，同时通知副工区经理组织紧急应变小组进行现场抢救。
施工工班组长组织相关人员进行清理土方或杂物，如有些人员被埋，应首先按部位进行抢救人员，其它组员采取有效方法，预防事故发展扩大，随时监护边坡情况，立即清理边坡上堆放材料，预防造成再次事故 发生。
在向相关部门通知抢救电话同时，对轻伤人员在现场采取 可行应急抢救，如现场包扎止血等方法，预防受伤人员流血过多造成死亡事故发生。预先成立应急小组人员分工，各负其责，重伤人员由施工工班队长送外抢救工作。
为保障应急方法通畅实施，物资设备部储存对应数量应抢救援物资，如铁锹、编织袋、绳索、灭火器等各项应抢救援物资。救援物资已满足救援需求为标准。严禁将救援物资挪作她用。
八、文明施工
组织健全、目标明确、方法齐全、实施有力；施工场地布局合理、井然有序，材料堆码整齐、各类标志齐全；施工人员遵纪遵法、文明用语、尊重民风、民俗，创安全文明标准工地。
1、文明施工管理体系
工区成立以工区经理为组长文明施工领导组。对现场文明施工进行监督、检验、指导，对违反文明施工行为，责令限期整改或停工整理，必需时对责任人进行处罚。详见附图3“文明施工管理体系框图”。
2、 文明施工目标
做到依法施工，文明施工，杜绝违法施工、野蛮施工事件发生。
3、文明施工方法
认真搞好施工现场计划，做到布局合理，井然有序，尽可能少占或不占农田，对施工中破坏植被，施工完后给予恢复。
驻地生产区及生活区分片计划，房屋布局合理，符合消防环境保护和卫生要求。做到场地平整、排水通畅。多种设施安装符合安全要求，并定时进行检验。多种福利设施、活动场所设置齐全，并有专员管理，为职员提供良好娱乐和休息环境。
实施工点挂牌施工。设置工程介绍牌，标明工程工区名称、范围、开完工时间、施工责任人、技术责任人。设置监督、举报电话和信箱，接收监督。
施工现场设置醒目标安全警示标志、安全口号，作业场全部安全操作规章制度，现场施工用电设施安装规范、安全、可靠、建设安全文明标准工地。
工地油库、料库等设于远离居民区和施工现场处，设置围栏等防护方法并派专员防护。
施工场地内多种材料分类堆放整齐，挂设标牌，标识材料规格、产地等。各级责任人及施工人员一律挂胸卡上岗。
施工机动车辆处于完好状态，在国道或地方道路上行驶，遵守地方政府及交警部门管理要求，遵守《中国道路交通安全法》，自觉维护交通秩序，文明驾驶，礼让三先，确保运输通畅。
施工机动车辆在工区周围道路上慢速行驶，在十字交叉口处设置专员防护。
大型机械施工、空压机等噪音较大施工场所，限定作业时间，确保村民有良好休息环境。
未清运或临时堆放渣土立即用绿色防护网进行覆盖，预防产生扬尘、影响市容。
每项作业完工后，立即清理施工场地，周转材料立即返库，做到工完料净、场地清洁。工程完工后，施工队伍文明撤离。
九、环水保方法
施工环境保护关键有：噪声和振动控制；节省用地及临时用地恢复；工程跨越河流等敏感水体保护；沿线城市区域施工噪声、扬尘控制及施工扬尘对农作物生长影响控制和施工固体废弃物管理等。
加强施工期生态环境保护管理，建立高效、务实生态环境保护管理体系，制订对应生态环境保护管理措施。主动接收当地环境和水土保持主管部门提前介入，对施工环境和水土保持进行监控、指导，立即处理。
1、 环境保护
⑴ 施工机械维修产生含油废水经生化处理达成排放标准后排入不外流地表水体，不得在周围形成新积水洼地，严禁将生活污水排入河流和渠道。施工废水按相关要求进行处理达标后排放，不污染周围水环境。
废水处理采取多级沉淀池过滤沉淀。在施工时，对天然排水系统加以保护，不得随意改变，必需时修建临时水渠、水沟、水管等。
⑵在工程施工期，加强施工营地及架子队环境保护管理，施工营地生活污水不得随意排放，可结合当地实际情况处理后排放或进行农田浇灌，合理设置垃圾箱、垃圾池等环卫设施，集中搜集生活垃圾定时送到当地垃圾卫生填埋场进行填埋处理，不得随意倾倒，以免污染当地环境和影响景观。
⑶施工产生建筑废料要尽可能回收、利用其中有用部分，剩下废物送到当地建筑垃圾填埋场填埋或作妥善处理，严禁乱堆乱放。
⑷施工车辆和机械经过路段，要常常性采取洒水降尘；车辆要合理选择和组织行车路线，拉运过程中全程用蓬布覆盖。选择耗能低、效率高施工机械，降低施工机械尾气污染。
2、 水土保持
⑴ 施工中，要争取水域管理部门配合并严格根据制订环境保护方法实施，确实确保不污染周围环境。
⑵ 完工后，成立专门清理队伍，清理施工中留下泥浆、余土、废渣等污染物，拆除施工围堰等临时设施，尽可能恢复原有情况或有所改善。
⑶施工用地使用完后恢复至原有地形地貌或比原有更改善情况；恢复原有功效，和原有地形地貌相符。满足复耕要求后通知土地管理部门会同相关行业管理部门验收，并交付使用。
⑷合理安排施工用地，施工场地范围内树木进行移植，保护施工场地和临时设施周围植被。施工用地范围内裸露地表植草或种树进行绿化。及早施作防护工程、排水工程和裸露地表植被覆盖，预防水土流失。
⑸工程设施修建不切割、阻挡地表径流排泄，不许可在施工工程周围形成新积水洼地或负地形。对施工人员加强保护自然资源教育，在协议施工期内严禁随意砍伐树木。
