地板辐射采暖施工方案

目　录
一、 编制根据
二、 施工准备
三、 工程概况
四、 采暖系统
(一)、采暖系统状况
(二)、施工工艺流程
(三)、地暖施工安装办法
(四)、地暖施工质量规定
五、 施工进度筹划及保证办法
（一）、施工进度筹划
（二）、保证办法
六、 质量保证办法
（一）、建立行之有效施工质量保证体系
（二）、质量保证办法
七、成品保护办法
八、安全消防办法
九、环保、文明施工
十、地暖调试及运营

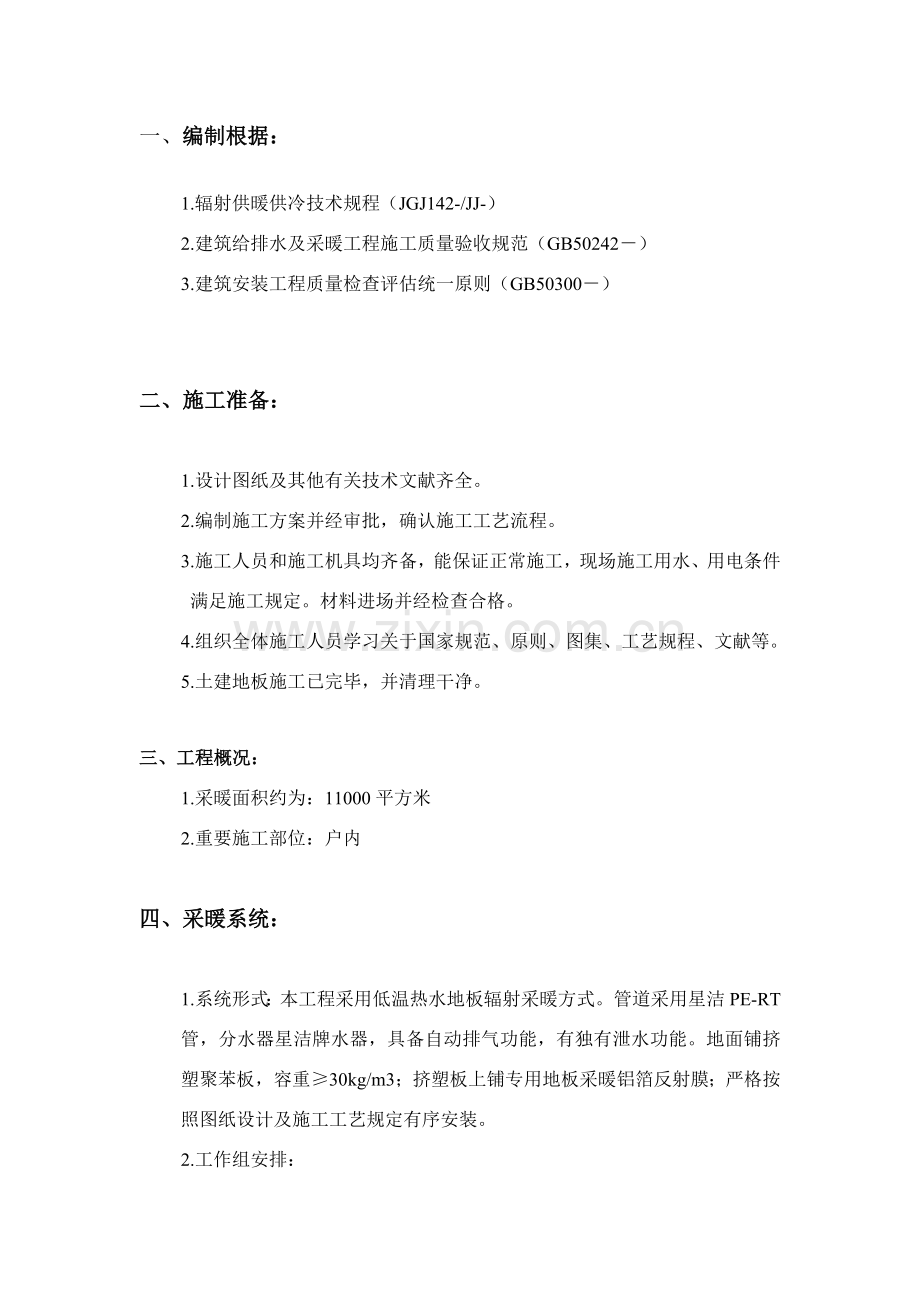

一、编制根据：

1.辐射供暖供冷技术规程（JGJ142-/JJ-）
2.建筑给排水及采暖工程施工质量验收规范（GB50242－）
3.建筑安装工程质量检查评估统一原则（GB50300－）

二、施工准备：

1.设计图纸及其他有关技术文献齐全。
2.编制施工方案并经审批，确认施工工艺流程。
3.施工人员和施工机具均齐备，能保证正常施工，现场施工用水、用电条件满足施工规定。材料进场并经检查合格。
4.组织全体施工人员学习关于国家规范、原则、图集、工艺规程、文献等。
5.土建地板施工已完毕，并清理干净。

三、工程概况：
1.采暖面积约为：11000平方米
2.重要施工部位：户内

四、采暖系统：

1.系统形式：本工程采用低温热水地板辐射采暖方式。管道采用星洁PE-RT管，分水器星洁牌水器，具备自动排气功能，有独有泄水功能。地面铺挤塑聚苯板，容重≥30kg/m3；挤塑板上铺专用地板采暖铝箔反射膜；严格按照图纸设计及施工工艺规定有序安装。
2.工作组安排：
序 号
工 种
人 数
备 注
1
工长
1
负责现场施工
2
采 暖 工
3-6
依照现场调配
3
搬 运 工
2
依照现场调配

3.重要设备：
　　　项目
名称
内容
规格型号
数
量
产地
技术性能
备注
液压泵
2PH
2
国产
0-1.1Mpa
依照现场状况调配工具
压力表
Y100.0-1.6Mpa
5
国产
压力显示
管剪刀
50
1
北京
裁管
壁纸刀
大号
5
北京
裁保温板
冲击钻
16VB
2
国产
安装分水器
手电钻
6410
1
国产
固定塑料管卡
新型扩孔器
12-16
1
国产

板手
10寸/14寸/套
2
北京
连接
管钳
350
1
北京
连接
电线盘
3×1.5×50
5
河北

（二）、施工工艺流程：
　　施工前准备 → 材料出库 → 材料进场验收 →　主管道安装→安装分、集水器→　边角保温安装　→　铺设挤塑板→　铺设铝箔反射膜 →　地面盘管环路铺设 → 气压实验 → 混凝土保护层回填→　系统调试

（三）、地暖施工安装办法：
1.土建方将地面凹凸处剔除找平，砂土、杂物清理干净，保证地面平整，墙脚、柱脚与地面呈90°C直角。
2.铺设30cm挤塑聚苯板，上面铺设铝箔反射膜，，按图纸规定将地暖管固定在挤塑聚苯板。
3.挤塑聚苯板上铺铝箔反射膜要平整，平面没有破损。
4.所有沿墙、柱处安装膨胀条，防止因热膨胀使地面龟裂，宽度不不大于15mm,房间长度超过6米或面积超过30平米时，设立伸缩缝，宽度不不大于15mm（边角伸缩做好可以省略此项）。
5.管道铺设采用φ20地暖专用管，管间距严格按图纸铺设。
6.上述工程完毕后，进行质量自检。详细做法如下：检查挤塑聚苯板与否平实，PE-RT管有无外伤，管长及管间距与否符合设计规定。然后进行气压压实验，气压实验应保证管路系统中干净无污物进行；气压实验应在浇捣混凝土填充层迈进行；气压实验应以每组分水器、集水器为单位进行。实验压力应为工作压力1．5倍，且不应不大于0．9Mpa  在实验压力下，稳压1h，其压力降不应不不大于0．05Mpa  气压实验宜采用气泵缓慢升压，升压过程中应随时观测与检查。
7.各方验收合格后，应在保压状态下回填豆石混凝土。

（五）、地暖施工质量规定：
1挤塑聚苯板与铝箔反射膜粘合要严密牢固，平面不应有破损。
2. 挤塑聚苯板铺设要平整，搭接要严密。
3.每盘地暖管使用前，应保证无漏点。
4.按设计图纸规定铺设管材，同一管路应保持水平。
5.管路弯曲半径不适当不大于6倍管外径，且填充层内加热管不应有接头。
6. 填充豆石砼前，应对地暖系统进行试压，实验压力不能低于0.9Mpa。试压合格后，填充C15细石石混凝土。混凝土规定使用豆石并且粒径不不不大于15mm。
7.填充层在浇注和养护过程中，地暖系统内应始终保持不不大于0.6Mpa压力，其厚度不不大于30mm,养护周期不少于48小时。
8.禁止地暖装设作业与其他施工作业同步交叉进行，禁止填充层在浇注和养护过程中进入踩踏，禁止在地暖在面上运营重荷载或放置高温物体。

五、施工进度筹划及保证办法：

（一）、施工进度筹划：随总包方工程进度
（二）、保证办法：
1.材料、设备进场保证：
现场管理人员施工进度筹划和施工图纸编制详尽材料进场筹划，在施工进程中，现场管理人员依照施工进度筹划和施工图纸制定施工中所需材料筹划，在进场后及时作好检查，保证施工用料充分完备，以保证按筹划完毕工程进度。
2.人员、机具保证：
现场管理人员依照进度筹划和各阶段工程量制定各工种工人和机具进场筹划，组织施工力量按筹划进场施工。并且在施工进程中随时按实际状况调节人员，使施工人力、物力互相匹配，以保证工程进度按筹划进行。

六、质量保证办法：

（一）、建立行之有效施工质量保证体系：
施工质量

针对项目状况精选专业人员
专业工程师跟踪监查
配备专人巡逻监理

（二）、质量保证办法：
1.对所有材料实行采购检查制度，对所有部件、配件实行样品制；对所有材料、部件、配件、设备采购时其性能和参数要符合规范和设计规定。
2.对进场材料严格把关验收，核对其规格、型号、数量，设计方案相符；做到防潮、防腐、防损坏；设专职人员管理；预制加工设备应先和厂家进行订货技术交底，进场后进行复检合格后方能使用；进场设备实行开箱验收制度。
3.严格控制工序，认真做好自检，保证隐蔽工程质量；严格按照施工工艺、操作规程和验收规范施工，禁止违章作业。
4.班组设立专职质量检查员，及时认真检查现场施工质量，并将关于状况反馈到技术负责人和专业质量检查员；技术负责人和质量检查员要经常进行检查，保证施工质量。
5.现场安排有近年地暖施工经验工长和施工队伍，做到施工现场负责制，保证指挥灵、管理严、施工快、质量优。

七、成品保护办法：

1.进场管材及管件保持出厂包装，存储在通风良好房间内，不得露天存储，防止阳光直射，远离热源，并避免油污。管材摆放要分项按编号排放整洁，并应防止脚踏、物砸。
2.管道铺设好后及时进行试压，并及时施工垫层，垫层施工时管道保证0.6Mpa压力，注意不能踏压管道，不能使用振捣器。
3.豆石混凝土施工时运料小车不得碰撞门口和墙面等处。
4.不得在已做好地面上堆放杂物。
5.地面养护期间不准上人，其他工种不得进入操作，养护期过后也要注意成品保护。

八、安全消防办法：

1.加强施工人员安全意识教诲。进入现场施工人员必要进行安全培训。
施工员做好每天安全交底，并下达到施工班组；班组长每日做好班前安全发言。
3.进入施工现场必要下平底胶鞋，禁止穿拖鞋进场。现场禁止吸烟。
4.作业人员不得朝下抛扔材料、工具、废弃物等。
5.使用中小型电动工具，必要有可靠防电保护办法。电线不得随意乱接、乱拉。所有暂时电必要现场暂设人员进行操作，其她工种不得擅自拆装。
6.随时清理现场，做到活完脚下清，消除安全、消防隐患，营造一种良好工作环境。
7.现场消防暂时设施，任何人不得随意拆卸、移动，以保证火灾发生时消防设施可靠性。
8.施工现场禁止使用电炉子等易引起火灾物品。
9.保温材料、粘接剂、清洁剂、防锈漆等易然物品必要单独存储，并且要远离火源、热源、电源，室内禁止明火。

九、环保、文明施工：

1.在施工前施工人员必要到现场拟定现场条件与否符合发规定。
2.施工人员有义务对设计不合理现象提出建议。
3.现场作业时必要穿公司工作服
4.搬运材料时注意轻拿轻放，不得有摔、扔等某些粗暴行为。
5.必要做好与现场其他工种各种协调工作，不得与其发生冲突。
6.施工过程中不得破坏现场设施，注意维护好现场卫生状况，例如地面、墙面。
7.工人每天施工完毕后，必要自觉规拢材料，清理自己杂物，保持清洁。
8.施工时必要按照图纸设计施工，不得随意更改设计。
9.施工完毕后必要先要做好自检工作，然后告知业主配合现场签字验收。
