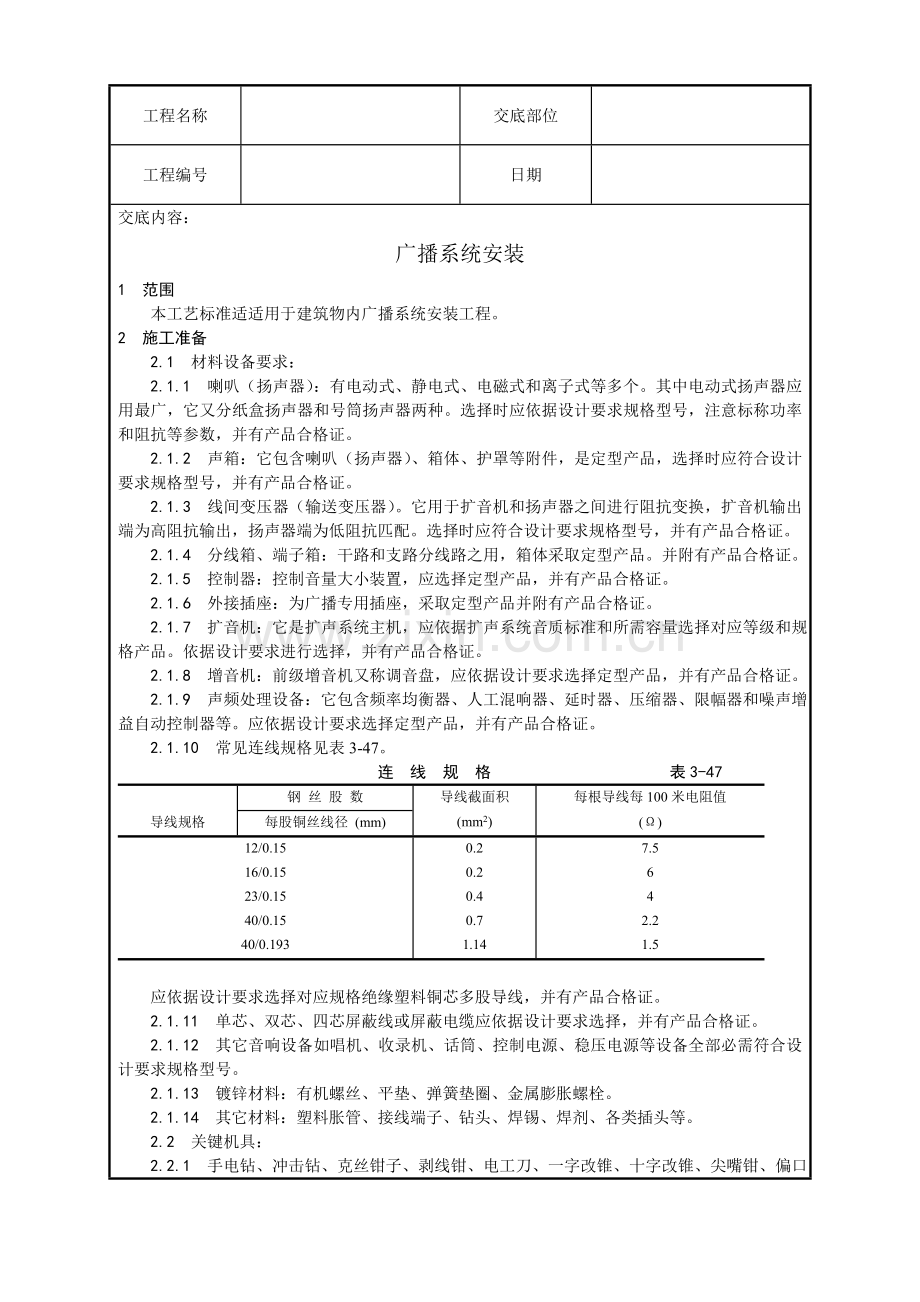

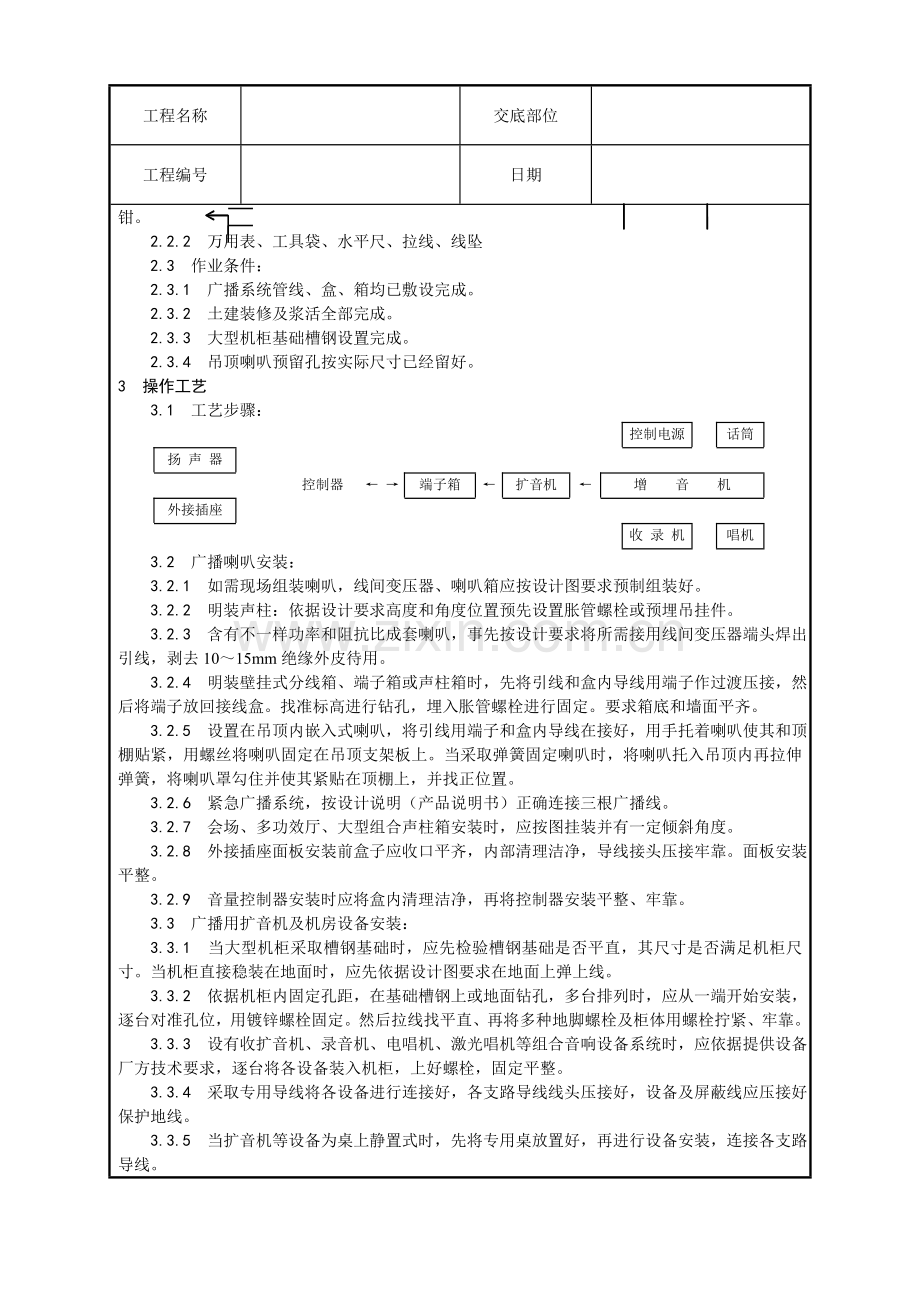

广播系统安装工艺模板.doc

工程名称

交底部位

工程编号

日期

交底内容：
广播系统安装
1 范围
本工艺标准适适用于建筑物内广播系统安装工程。
2 施工准备
2.1 材料设备要求：
2.1.1 喇叭（扬声器）：有电动式、静电式、电磁式和离子式等多个。其中电动式扬声器应用最广，它又分纸盒扬声器和号筒扬声器两种。选择时应依据设计要求规格型号，注意标称功率和阻抗等参数，并有产品合格证。
2.1.2 声箱：它包含喇叭（扬声器）、箱体、护罩等附件，是定型产品，选择时应符合设计要求规格型号，并有产品合格证。
2.1.3 线间变压器（输送变压器）。它用于扩音机和扬声器之间进行阻抗变换，扩音机输出端为高阻抗输出，扬声器端为低阻抗匹配。选择时应符合设计要求规格型号，并有产品合格证。
2.1.4 分线箱、端子箱：干路和支路分线路之用，箱体采取定型产品。并附有产品合格证。
2.1.5 控制器：控制音量大小装置，应选择定型产品，并有产品合格证。
2.1.6 外接插座：为广播专用插座，采取定型产品并附有产品合格证。
2.1.7 扩音机：它是扩声系统主机，应依据扩声系统音质标准和所需容量选择对应等级和规格产品。依据设计要求进行选择，并有产品合格证。
2.1.8 增音机：前级增音机又称调音盘，应依据设计要求选择定型产品，并有产品合格证。
2.1.9 声频处理设备：它包含频率均衡器、人工混响器、延时器、压缩器、限幅器和噪声增益自动控制器等。应依据设计要求选择定型产品，并有产品合格证。
2.1.10 常见连线规格见表3-47。
连 线 规 格 表3-47

钢 丝 股 数
导线截面积
每根导线每100米电阻值
导线规格
每股铜丝线径 (mm)
(mm2)
(Ω)
12/0.15
16/0.15
23/0.15
40/0.15
40/0.193
0.2
0.2
0.4
0.7
1.14
7.5
6
4
2.2
1.5

应依据设计要求选择对应规格绝缘塑料铜芯多股导线，并有产品合格证。
2.1.11 单芯、双芯、四芯屏蔽线或屏蔽电缆应依据设计要求选择，并有产品合格证。
2.1.12 其它音响设备如唱机、收录机、话筒、控制电源、稳压电源等设备全部必需符合设计要求规格型号。
2.1.13 镀锌材料：有机螺丝、平垫、弹簧垫圈、金属膨胀螺栓。
2.1.14 其它材料：塑料胀管、接线端子、钻头、焊锡、焊剂、各类插头等。
2.2 关键机具：
2.2.1 手电钻、冲击钻、克丝钳子、剥线钳、电工刀、一字改锥、十字改锥、尖嘴钳、偏口钳。
2.2.2 万用表、工具袋、水平尺、拉线、线坠
2.3 作业条件：
2.3.1 广播系统管线、盒、箱均已敷设完成。
2.3.2 土建装修及浆活全部完成。
2.3.3 大型机柜基础槽钢设置完成。
2.3.4 吊顶喇叭预留孔按实际尺寸已经留好。
3 操作工艺
3.1 工艺步骤：

控制电源

话筒

扬 声 器

控制器
← →
端子箱
←
扩音机
←
增 音 机

外接插座

收 录 机

唱机
3.2 广播喇叭安装：
3.2.1 如需现场组装喇叭，线间变压器、喇叭箱应按设计图要求预制组装好。
3.2.2 明装声柱：依据设计要求高度和角度位置预先设置胀管螺栓或预埋吊挂件。
3.2.3 含有不一样功率和阻抗比成套喇叭，事先按设计要求将所需接用线间变压器端头焊出引线，剥去10～15mm绝缘外皮待用。
3.2.4 明装壁挂式分线箱、端子箱或声柱箱时，先将引线和盒内导线用端子作过渡压接，然后将端子放回接线盒。找准标高进行钻孔，埋入胀管螺栓进行固定。要求箱底和墙面平齐。
3.2.5 设置在吊顶内嵌入式喇叭，将引线用端子和盒内导线在接好，用手托着喇叭使其和顶棚贴紧，用螺丝将喇叭固定在吊顶支架板上。当采取弹簧固定喇叭时，将喇叭托入吊顶内再拉伸弹簧，将喇叭罩勾住并使其紧贴在顶棚上，并找正位置。
3.2.6 紧急广播系统，按设计说明（产品说明书）正确连接三根广播线。
3.2.7 会场、多功效厅、大型组合声柱箱安装时，应按图挂装并有一定倾斜角度。
3.2.8 外接插座面板安装前盒子应收口平齐，内部清理洁净，导线接头压接牢靠。面板安装平整。
3.2.9 音量控制器安装时应将盒内清理洁净，再将控制器安装平整、牢靠。
3.3 广播用扩音机及机房设备安装：
3.3.1 当大型机柜采取槽钢基础时，应先检验槽钢基础是否平直，其尺寸是否满足机柜尺寸。当机柜直接稳装在地面时，应先依据设计图要求在地面上弹上线。
3.3.2 依据机柜内固定孔距，在基础槽钢上或地面钻孔，多台排列时，应从一端开始安装，逐台对准孔位，用镀锌螺栓固定。然后拉线找平直、再将多种地脚螺栓及柜体用螺栓拧紧、牢靠。
3.3.3 设有收扩音机、录音机、电唱机、激光唱机等组合音响设备系统时，应依据提供设备厂方技术要求，逐台将各设备装入机柜，上好螺栓，固定平整。
3.3.4 采取专用导线将各设备进行连接好，各支路导线线头压接好，设备及屏蔽线应压接好保护地线。
3.3.5 当扩音机等设备为桌上静置式时，先将专用桌放置好，再进行设备安装，连接各支路导线。
3.3.6 设备安装完后，调试前应将电源开关置于断开位置，各设备采取单独试运转后，然后整个系统进行统调，调试完成后应经过相关人员进行验收后交付使用，并办理验收手续。
4 质量标准
4.1 确保项目：
4.1.1 喇叭、声柱箱、控制器、插座板等器具安装应牢靠可靠，导线连接排列整齐，线号正确清楚。
4.1.2 屏蔽线和设备保护地线不应大于4Ω（有特殊要求除外）。压接时应配有平垫和弹簧垫，压接应牢靠可靠。
4.1.3 自立式柜假如设置在活动地板上，基础槽钢必需在地面内生根。大型自立式柜或多台柜不许可浮摆在活动地板上。
检验方法：观察检验。
4.2 基础项目：
4.2.1 同一室内吸顶喇叭应排列均匀，成行，成线。所装喇叭箱、控制器、插座等标高应一致，平整牢靠。喇叭周围不许可有破口现象，装饰罩不应有损伤、而且应平整。
4.2.2 各设备导线连接正确、可靠、牢靠。箱内电缆（线）应排列整齐，线路编号正确清楚。线路较多时应绑扎成束，并在箱（盒）内留有合适余量。
检验方法：观察检验。
4.3 许可偏差项目：
4.3.1 自立式柜安装应牢靠、平正，其垂直度许可偏差1.5°/1000；成排柜在同一立面上水平度许可偏差3mm；柜间连接缝不得大于2mm。
4.3.2 基础槽钢应平直，许可偏差1/1000，但全长不得超出3mm。基础槽钢应可靠地接地。稳装后，其顶部应高出地面10mm。
检验方法：吊线、尺量检验。
5 成品保护
5.1 安装喇叭（箱）时，应注意保持吊顶、墙面整齐。
5.2 其它工种作业时，应注意不得碰撞及损伤喇叭箱或护罩。
5.3 机房内应采取防尘、防潮、防污染及防水方法。为了预防损坏设备和丢失零部件，应立即关好门窗，门上锁并派专员负责。
6 应注意质量问题
6.1 设备之间、干线和端子之间连接不牢靠，应立即检验，将松动处紧牢靠。
6.2 使用屏蔽线时，外铜网和芯线相碰，按要求外铜网应和芯线分开，压接应尤其注意。
6.3 用焊油焊接时，非焊接处被污染。焊接后应立即用棉丝（布条）擦去焊油。
6.4 因为屏蔽线或设备未接地，会造成干扰。应按要求将屏蔽线和设备地线压好。
6.5 喇叭接线不牢靠、阻抗不匹配，造成无声或音量不合要求，应立即进行修复，并更换不适合设备。
6.6 大型喇叭箱安装不牢、不平整，音量较大时会产生共振。应将喇叭箱安装牢靠，而且安装位置正确。
6.7 紧急广播线和一般广播线连接不正确。造成功效不齐备，应立即将错接线更正过来。
6.8 喇叭护罩被碰扁，应立即地进行修复或更换。
6.9 修补浆活时，喇叭被污染，或安装孔开得过大。应将污物擦净，并将缝隙修补好。
6.10 同一室内喇叭排列间距不均匀，标高不一致。在安装前应弹好线，找准位置，如标高差距超出许可偏差范围应调整到要求范围内。
7 质量统计
7.1 喇叭（扬声器），声箱、线间变压器，控制器、外接插座、扩音机、增音机、声频处理设备，屏蔽线，屏蔽电缆等合格证、产品技术说明书和技术资料。
7.2 广播系统安装工程预检、隐险、自检、互检统计。
7.3 设计变更洽商统计、完工图。
7.4 配管及管内穿线分项工程质量检验评定统计。
7.5 广播系统安装调试统计
技术责任人： 交底人： 接交人：
