水泥基渗透结晶型防水涂料综合项目施工专项方案.doc

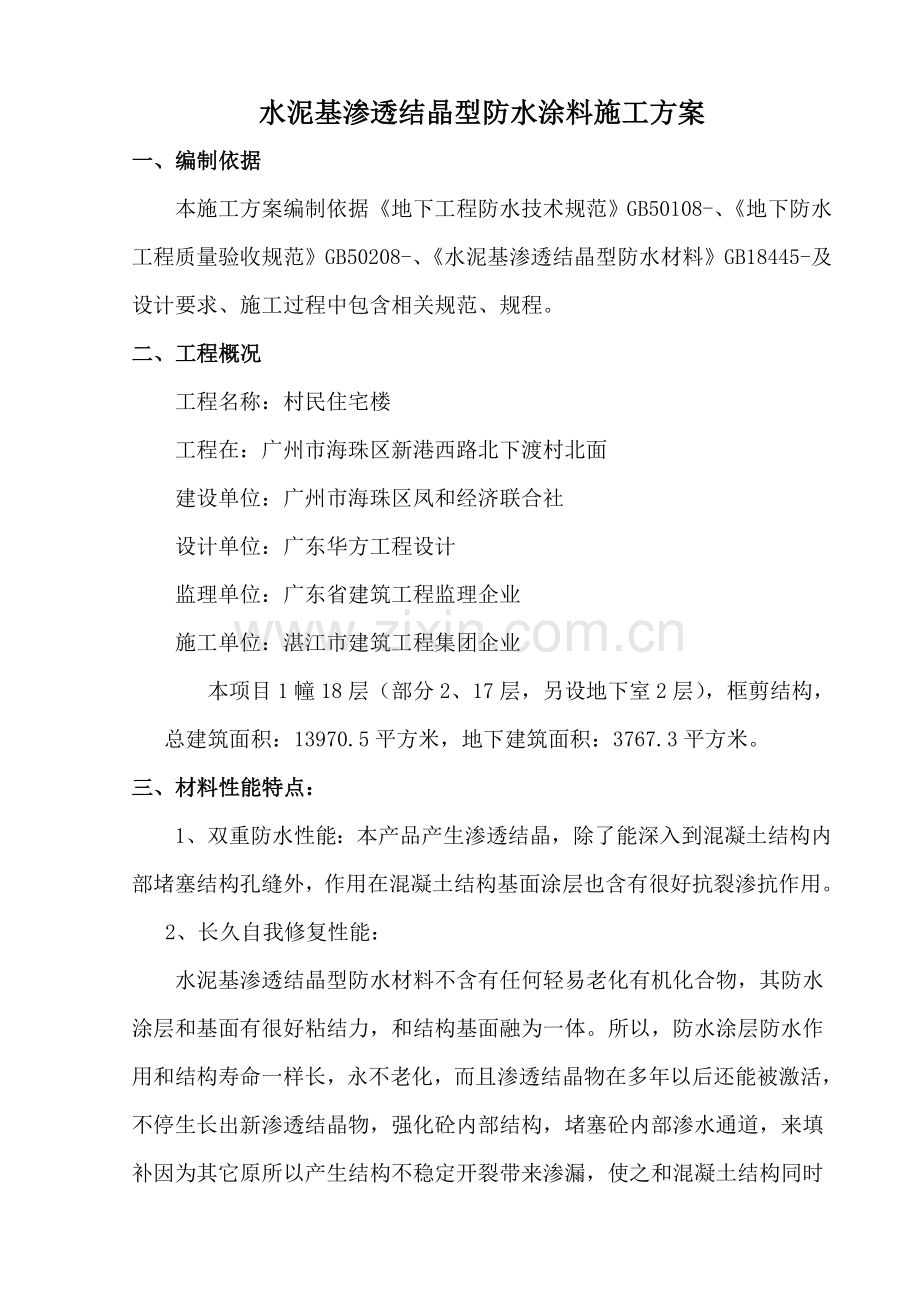

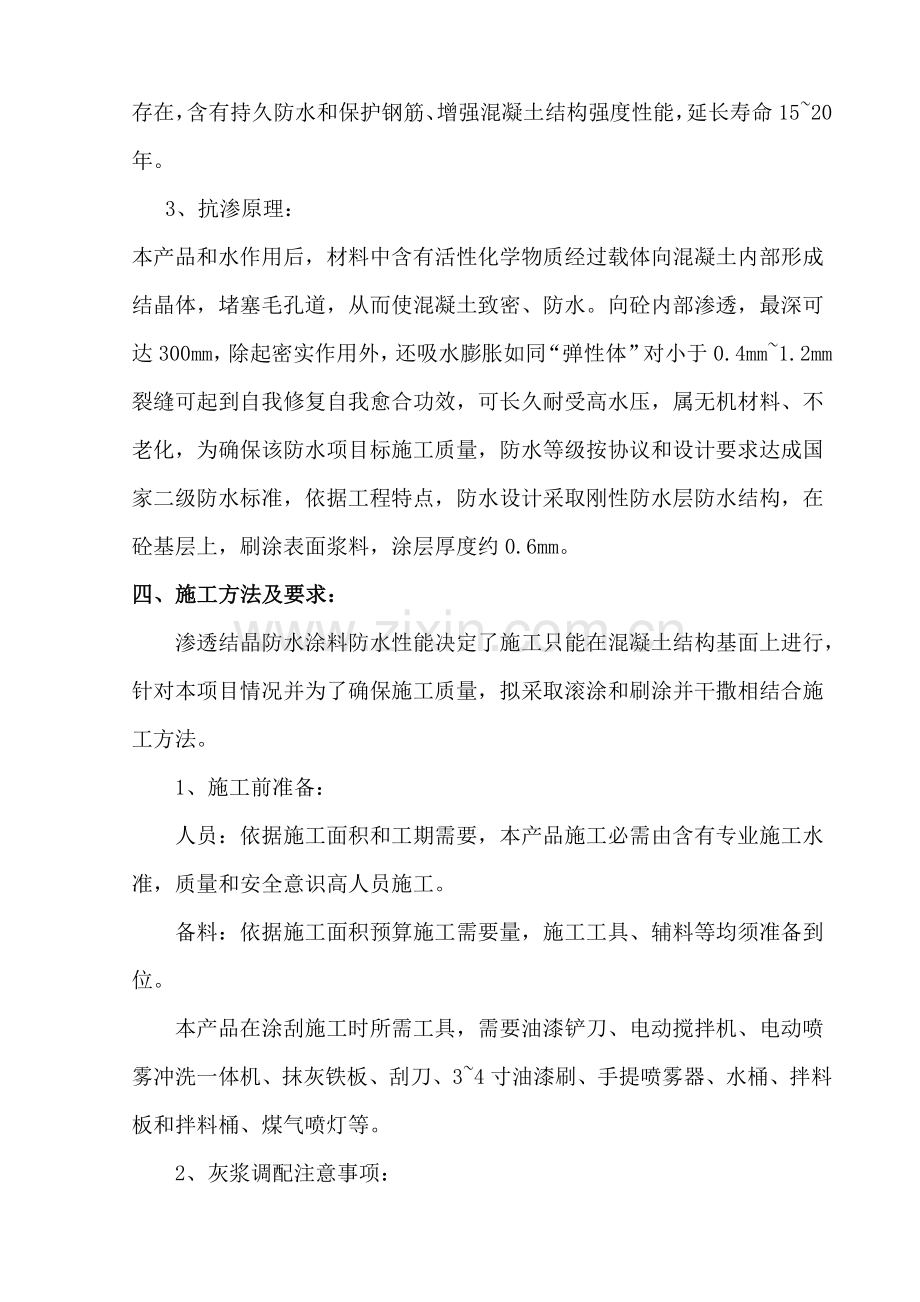

水泥基渗透结晶型防水涂料施工方案一、编制依据本施工方案编制依据地下工程防水技术规范GB50108-、地下防水工程质量验收规范GB50208-、水泥基渗透结晶型防水材料GB18445-及设计要求、施工过程中包含相关规范、规程。二、工程概况工程名称：村民住宅楼工程在：广州市海珠区新港西路北下渡村北面建设单位：广州市海珠区凤和经济联合社设计单位：广东华方工程设计监理单位：广东省建筑工程监理企业施工单位：湛江市建筑工程集团企业本项目1幢18层（部分2、17层，另设地下室2层），框剪结构，总建筑面积：13970.5平方米，地下建筑面积：3767.3平方米。三、材料性能特点：1、双重防水性能：本产品产生渗透结晶，除了能深入到混凝土结构内部堵塞结构孔缝外，作用在混凝土结构基面涂层也含有很好抗裂渗抗作用。2、长久自我修复性能： 水泥基渗透结晶型防水材料不含有任何轻易老化有机化合物，其防水涂层和基面有很好粘结力，和结构基面融为一体。所以，防水涂层防水作用和结构寿命一样长，永不老化，而且渗透结晶物在多年以后还能被激活，不停生长出新渗透结晶物，强化砼内部结构，堵塞砼内部渗水通道，来填补因为其它原所以产生结构不稳定开裂带来渗漏，使之和混凝土结构同时存在，含有持久防水和保护钢筋、增强混凝土结构强度性能，延长寿命1520年。3、抗渗原理：本产品和水作用后，材料中含有活性化学物质经过载体向混凝土内部形成结晶体，堵塞毛孔道，从而使混凝土致密、防水。向砼内部渗透，最深可达300mm，除起密实作用外，还吸水膨胀如同“弹性体”对小于0.4mm1.2mm裂缝可起到自我修复自我愈合功效，可长久耐受高水压，属无机材料、不老化，为确保该防水项目标施工质量，防水等级按协议和设计要求达成国家二级防水标准，依据工程特点，防水设计采取刚性防水层防水结构，在砼基层上，刷涂表面浆料，涂层厚度约0.6mm。四、施工方法及要求：渗透结晶防水涂料防水性能决定了施工只能在混凝土结构基面上进行，针对本项目情况并为了确保施工质量，拟采取滚涂和刷涂并干撒相结合施工方法。1、施工前准备：人员：依据施工面积和工期需要，本产品施工必需由含有专业施工水准，质量和安全意识高人员施工。备料：依据施工面积预算施工需要量，施工工具、辅料等均须准备到位。本产品在涂刮施工时所需工具，需要油漆铲刀、电动搅拌机、电动喷雾冲洗一体机、抹灰铁板、刮刀、34寸油漆刷、手提喷雾器、水桶、拌料板和拌料桶、煤气喷灯等。2、灰浆调配注意事项：调配好灰浆是确保防水施工质量关键，本产品对灰浆调配要求很严格。首先要求在拌料时边拌边用，拌好浆料要求在20分钟内用完；以免来不及用完造成浪费。拌料后长时间不用发硬灰浆不能再用。其次，要求严格掌握好水灰比，本产品用3份料加入1份水搅拌至黏糊状。拌料时应慢慢地加水，至料能拌开为止，拌料应注意搅拌均匀。3、施工步骤： 1）基面清理：该项目地下顶板防水施工面涂刷在背水面，要求基面必需清洁，无油污、泥尘和其它残留物。由总包方负责进行基面全方面清理工作。清理时必需用高压水水枪冲刷，由总包方负责清理蜂窝麻面等不合格混凝土基面，这些是渗漏隐患，待被清基面基础凝固后即可施工。2）检验混凝土基面裂缝：部分难以检验部位，采取煤气喷灯烘干检验方法。全部已检验出来裂缝先行进行处理，细微裂纹只需合适加厚涂层即可；显著裂缝必需进行凿槽堵漏处理。可沿裂缝左右各凿开2cm宽、1cm深槽，冲洗后用速凝渗透结晶型防水材料刮平即可。3）大面积涂刷施工：首先是调配浆料。浆料调配不宜过多，每次调配通常不超出10千克，按3份料加入1份水搅拌至粘糊状，依据施工现场实际情况可合适调整水灰比，刷涂厚度应甲方要求控制在0.6左右，每平方用量控制在1千克左右，损耗控制在20%以内。涂刷时基面保持潮湿，才能够有效确保渗透结晶防水材料活性化学成份，向混凝土内部渗透，确保防水施工质量。但不能有明水；涂刷走势保持一致整齐。待第一遍涂刷完成后，涂层已经初凝（手干状态），即可进行第二遍涂刷施工。第二遍涂刷用浆料搅拌，可比第一遍涂刷时浆料略稀，但必需增加涂刷细密度。待第二遍涂刷完成后，检验是否有漏涂、空鼓、起粉等不良施工处，若有需立即修补。4）养护：渗透结晶型防水材料施工后12小时，其表面已经终凝，应洒水进行养护23天；5）渗水修复：因为受条件限制，当地下室外墙无法进行迎水面施工，外围填土吸水后会产生较高水压，而我们所做又是背水面施工。所以工程完工15天后应检验是否有存在渗漏情况。若有显著裂缝，则应进行高压灌浆堵漏处理，以后用速凝渗透结晶型防水材料填平；若是细微裂缝，采取合适加厚涂层方法刮涂一遍本产品即可。6）其它事项：28天以后至保质期满，若发觉有任何渗漏现象，维修方法也均可参考上述方法处理。1、质量控制：1）严把材料质量关：进场材料必需含有出厂质保书及检验汇报。2）严把材料质量关：此次施工用防水材料进行刷涂，故施工时要求涂刮均匀仔细，不可偷工减料。3）施工质量检验：严格按施工规范操作，对特殊部位要认真检验，预防漏做而留有渗漏隐患；施工过程中，不得踩塌损坏涂层。五、产品质量标准：（GB18445-）检验项目性能指标检验结果安定性合格合格凝结时间初凝时间，min20终凝时间，h24合格合格抗压强度，Mpa7d2.80合格28d3.50合格抗压强度，Mpa7d12.0合格28d18.0合格湿基面粘接强度，Mpa1.0合格抗渗压力（28d），Mpa0.8合格第二次抗渗压力（56d），Mpa0.6合格渗透压力比（28d），%200合格六、施工布署：1、设置现场组织机构：项目工程设组织协调工作责任人员一名，施工生产兼技术指导一名，质量检验一名，现场安全、消防责任人一名。2、结合工程特点，组织经验丰富，持有上岗证技术工人进行操作。七、工艺步骤： 基层处理喷涂涂料养护验收1、基层必需粗糙、洁净、充足湿润至饱和（但无明水）。对结构表面出现缺点、裂纹、蜂窝等处，需先用防水砂浆进行修补。2、喷、涂该涂料时需用专用尼龙刷或喷枪，涂层要均匀，不得有漏涂现象，总厚度不能低于1mm，当需要涂第二层时，一定要在第一层初凝后，仍湿润时进行，如第一层过干则应先将涂层湿润后再施工，涂抹施工时要做到边涂边刮，边用毛刷沾水在涂层表面往返拉刷，必需在初凝未干时边涂边保养。干撒施工必需喷撒均匀，阴角处做关键处理。3、对水平地面必需注意将料涂均匀，不得有沉积现象，以免造成养护不好而开裂。4、保温养护：待料初凝后用喷雾器进行喷雾养护，一定要避免涂层破坏，天天最少喷雾3次，连续2-3天。在天气较热或比较干燥时要多几次，以免造成涂层过早干燥影响渗透。5、施工完成后48h内防雨淋、霜冻、日晒、风吹、污水及2以下低温，在空气流通很差情况下，需采取设备进行强制通风，露天施工时需用湿草袋覆盖好。6、对于复杂部位加强处理；立面和平面交接处阴阳角，先做一层宽500同材料附加层，以后才能大面积施工。八、注意事项该材料属强碱性，避免直接接触皮肤。九、施工进度控制在施工中，我企业统一协调，合理穿插，精心布署，现场管理人员和操作人员紧密配合，充足利用现场施工环境和时间组织交叉作业以确保防水工程顺利并按期交工。十、安全消防1、对施工操作人员进行安全教育，使施工人员对所使用材料性能及安全方法全方面了解，并在操作中严格劳动保护制度。2、人员应戴好安全帽，尤其是垂直作业时，严禁酒后作业。3、防水施工天天下班前，应码放材料，清理杂物，确保工完场清。4、做好全体在施工人员施工安全、防火、防煤气中毒教育，使全体在施人员做到规范用火、作业不违章。十一、文明施工：1、按要求施工，按标准操作，工程内实外美。施工现场整齐有序，工完料净场清。2、施工期间应将噪音控制在最小程度，不应在施工过程中污染到甲方公共设施。3、项目部各级领导从抓文明施工着手，制订文明施工管理方法，提升施工人员职业道德和文明施工意识。4、各项方法切实落实到队、班和每个施工步骤中，切实表现出我单位文明施工企业形象。
