消防电气综合项目工程及消防水系统综合项目工程综合项目施工专项方案.doc

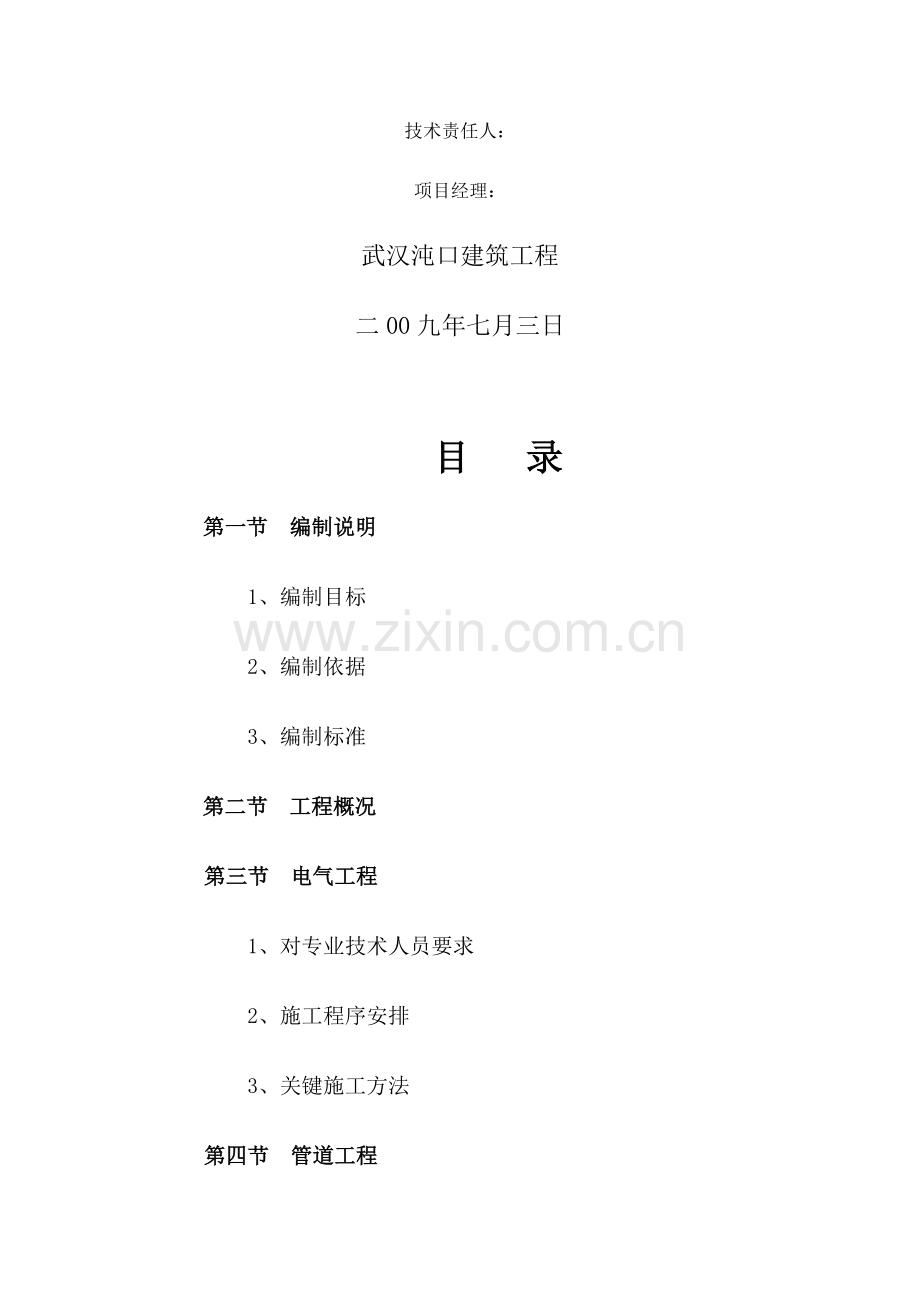

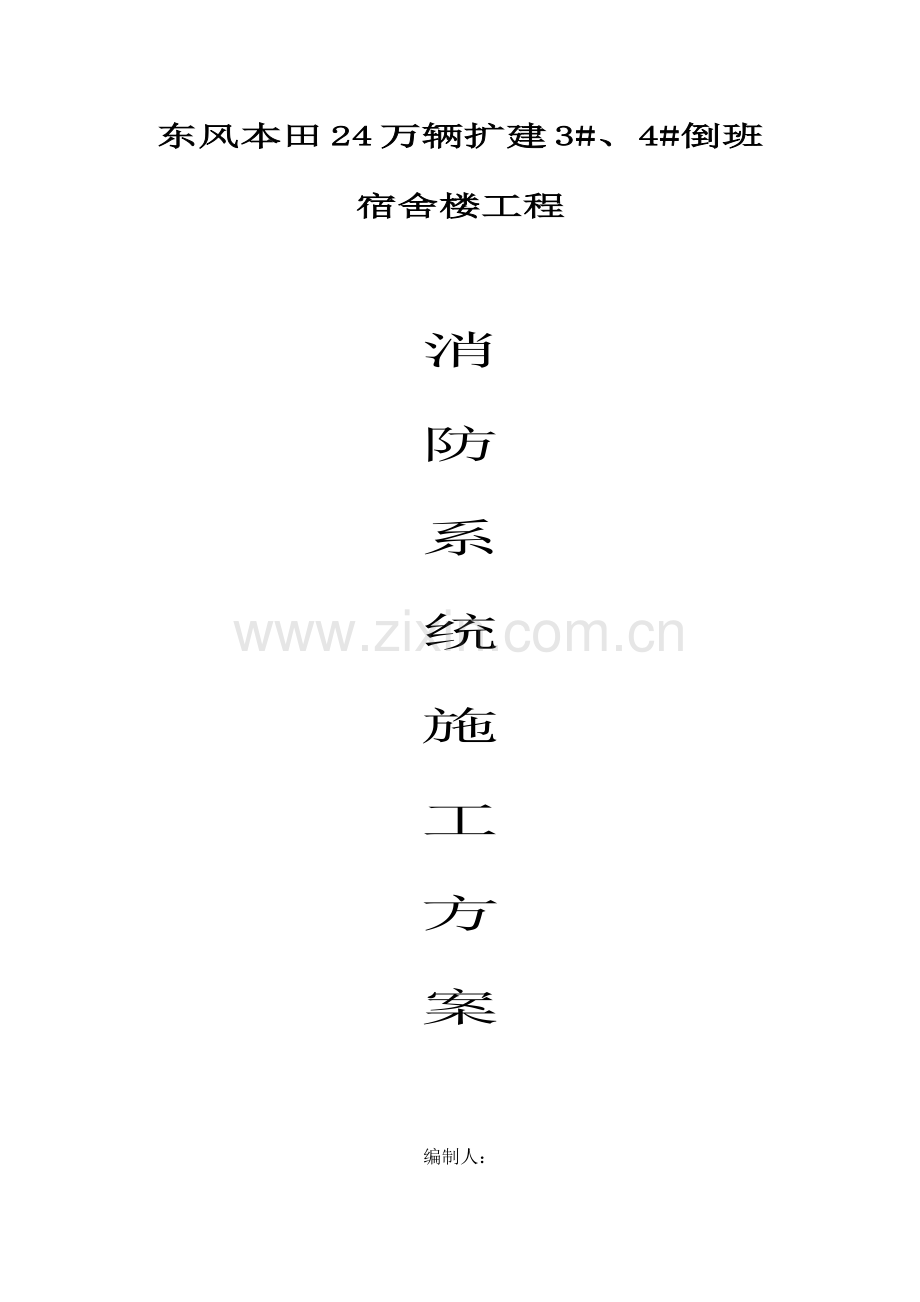

东风本田24万辆扩建3#、4#倒班宿舍楼工程消防系统施工方案编制人：技术责任人：项目经理：武汉沌口建筑工程二00九年七月三日目 录第一节 编制说明1、编制目标2、编制依据3、编制标准第二节 工程概况第三节 电气工程1、对专业技术人员要求2、施工程序安排3、关键施工方法第四节 管道工程A、施工准备B、消火栓给水系统C、施工程序安排D、关键施工方法及要求消防电气工程及消防水系统工程施工方案第一节 编制说明一、 编制目标本施工组织设计纲领，是我企业组织相关工程技术人员认真阅读招标文件，熟悉东风本田汽车倒班宿舍3、4施工图纸，领会答疑精神和对工程现场实地勘察情况后精心编制，表现了我企业对本工程施工总体构思和部署，我们将依据本施工组织纲领确定标准，严格遵照企业技术质量作业指导书，为工程提供完整技术性文件，用以指导和规范工程施工，确保优质、高速、安全地完成本工程建设任务。二、 编制依据（1）东风本田汽车全套图纸。（2）国家颁发相关施工规范、规程和验评标准。（3）国家及政府颁布相关建筑工程管理、环境保护等法规和要求。（4）本企业相关质量管理、安全管理、文明施工管理等文件。（5）现场及周围环境实际勘查情况。三、编制标准1、严格遵照工期要求、工程质量要求和各项标准。2、严格遵守设计规范、施工规范、施工技术规范。3、坚持优异性、科学性、经济性、合理性和实事求是相结合。4、坚持自始自终对施工现场全过程严格监控，以科学方法实施动态管理，灵活实施动静结合管理标准。5、实施项目法管理，经过对劳动力、设备、材料、资金、技术、方案、信息优化处理，实现造价、工期、质量目标效果。6、果断听从业主及其代表、监理指示，坚持言必行，行必果。7、优化资源配置，采取P3软件实施动态管理。8、合理组织平行、交叉、流水作业、努力争取均衡生产，加紧施工进度。第二节 工程概况东风本田汽车乘用车固定资产投资项目倒班宿舍3#、4#工程，在武汉经济开发区东风本田汽车南厂区内，由武汉东风设计研究院计划设计。本标段共包含3#、4#二栋框架宿舍楼，每栋建筑面积为7468.56平方米，均为6层框架结构，其底层层高约3.3m，为架空车库，且3#楼另设有卫生间、工具室、活动室、超市、阅览室、盥水间；4#楼另设有工具间、残疾宿舍、休息室及值班室。全部楼栋标准层高均为3.3m，建筑高度均为23.4m。 该电气工程包含报警线路施工、报警控制器回路、探测器78只、手动报警按钮103只、模块接线施工等，施工必需有施工严密管理方法，严格质量管理体制，高水平专业施工管理人员，科学施工方法和主动主动协调配合精神。第三节 电气工程1.1、依据专业分类组织专业技术责任人员认真熟悉图纸。2、对专业技术人员要求2.1、对施工人员强化岗前培训，由专业技术人员依据具体专业特点，对本专业技术要求及规范、质量通病、特殊材料设备、工艺步骤进行全方面讲述，并进行岗前练兵考评，达不到要求者不准上岗。2.2、做好图纸会审，避免施工盲目性。2.3、做好开工前材料设备，施工进度总计划及施工中月、旬计划。2.4、施工机具组织进场，优异设备购置。2.5、技术交底内容包含：工艺、质量、安全、方案交底，并有针对性。2.5、材料设备进场，配合施工开始。3、施工程序安排：3.1检验施工阶段内，多种管路数量规格，位置是否和其它专业有矛盾，如有矛盾立即提交监理部门或建设单位相关专业人员协调。3.2验线、穿线、校线。3.3配合土建装修、设备安装。3.4各系统控制器安装。 3.5全系统调试。3.6组织交工验收。4.关键施工方法：4.1管内穿线安装工程4.1.1管内穿线 1、在穿线前,应首先检验各个管口护口是否整齐,应将管内或线槽内积水及杂物清除洁净,当管路较长或转弯较多时,要在穿线同时往管内吹入合适滑石粉,穿线时,同一回路导线,必需穿入同一管内或线槽内,不一样回路,不一样电压和交流和直流导线,不得穿入同一管或线槽内。 2、穿入管内导线包含绝缘层总截面积不应大于管子内截面积40%,且穿入导线应能满足以后维修更换要求,杜绝死线。 3、严禁导线在管内接头和扭结,也不得将导线接头埋入箱底板后墙体,如有接头必需在箱盒内。 4、导线分色:报警信号线正极为红色、负极为蓝色。4.1.2导线焊接 铜导线焊接,加热时要掌握好温度,温度过高焊锡不饱满,温度过低刷锡不匀,所以,要依据焊锡成份质量及外界环境温度等很多原因,随时掌握好适宜温度进行焊接,焊接完后必需用布将焊接处焊剂及其它污物擦净。4.1.3线路绝缘摇测传感器、探测器及模块安装前进行摇测,首先将应将干线和支线分开,一人摇测,一人立即读数,并统计,摇动速度应保持在120n/min左右,读数应采取一分钟后读数为宜。4.2 接线端子箱安装应在土建地面施工完后进行。 接线端子箱安装位置应正确，部件齐全，箱体开孔适宜，切口整齐，油漆完整，盘内外清洁，箱盖、开关灵活，回路编号清楚，接线整齐，线安装显著牢靠。 接线箱因有引出管而需开孔时，必需使用开孔器，严禁用电、气焊开孔。4.3 探测器、手报按钮、模块安装及接线 探测器安装，应在土建装饰完成后进行，导线应搪锡并压接线鼻子后和探测器连接。（） 探测器安装应注意事项： A此次工程在梁顶棚上设置感烟探测器时，应符合下列要求： a、 当梁突出顶棚高度小于200mm时，可不计梁对探测器保护面积影响。 b、 当梁突出顶棚高度为200-600mm时，应确定梁对探测器保护面积影响和一只探测器能够保护梁间区域个数。 c、 当梁突出顶棚高度超出600mm时，被梁隔断每个梁间区域最少应设置一只探测器。 d、 当梁间净距小于1m时，可不计梁对探测器保护面积影响。 B在宽度小于3m内走道顶棚上设置探测器时，宜居中部署。感温探测器安装间距不应超出10m；感烟探测器安装间距不应超出15m；探测器至端墙距离，不应大于探测器安装间距二分之一。 C探测器至墙壁、梁边水平距离，不应小于0.5m；探测器周围0.5m内，不应有遮挡物。 D办公房间或是超市公共被货架、设备或隔断等分隔，其顶部至顶棚或梁距离小于房间净高5%时，每个被隔开部分最少应安装一只探测器。 E探测器至空调送风口边水平距离不应小于1.5m,并宜靠近回风口安装。探测器至多孔送风顶棚孔口水平距离不应小于0.5m。 F探测器宜水平安装。当倾斜安装时，倾斜角不应大于45o。（） 手动报警按钮安装应注意事项： a. 每个防火分区应最少设置一个手动火灾报警按钮。从一个防火分区内任何位置到最邻近一个手动火灾报警按钮距离不应大于30m。手动火灾报警按钮宜设置在公共活动场所出入口处。 b. 手动火灾报警按钮应设置在显著和便于操作部位。当安装在墙上时，其底边距地高度宜为1.3-1.5m, 且应有显著标志。 c. 手动报警按钮接线图其中： Z1、Z2：无极性信号二总线接线端子 K1、K2：无源常开输出端子 布线要求：信号线Z1、Z2采取RVS双胶线，导线截面1.0mm2。（） 各类模块安装应注意事项： A在安装时一定要认清其型号，被控制设备，被控制设备所能提供接点及接线方法，达成要求等。 B模块一定要固定牢靠，安装于被控制设备周围。 C模块接线及保护方法要适当。 D.将信号线从出线孔中穿出，将模块紧帖在预留盒表面，安装孔对准螺孔。4.4报警控制器安装4.4.1报警控制器安装工序 立柜就位检验及接线主机自检分回路通电试验全系统通电试验。4.4.2报警控制器安装技术 1、报警控制器部署必需遵照设计规范，并应注意便于操作、维护，试验监测和接线工作进行。 2、报警控制器正面操作距离大于1.5 M，后面维修距离大于1M。 3、报警控制器柜内设备和各构件间连接应牢靠。柜本体应有显著可靠接地装置，应有软导线和接地金属构架做可靠连接。 4、报警控制器主电源引入线,应直接和消防电源连接,严禁使用电源插头。4.5火灾报警施工工序1、紧急广播由消防中心控制，各层紧急广播应能依据火灾情况由消防中心控制相关层广播。2、火灾时，消防中心可对非消防用电设备进行断电控制，并接收其反馈信号。3、气体灭火系统控制并接收其反馈信号。4、火灾自动报警系统要求，气体灭火系统作为一个相对独立系统，单独配置了自动控制所需火灾探测器，可独立完成整个灭火过程。5、自动控制，消防控制室能显示系统自动，手动工作状态，能在气体灭火系统报警，喷射各所需火灾探测器，对应声光信号，并关闭对应防火门，窗，停止相关通风空调系统，可独立完成整个灭火过程。6、该系统同时含有手动控制及应急操作功效。4.6设备安装：1、联动控制线、紧急广播线、消防电话线等选择阻燃电线或电缆；2、全部线路均穿镀锌钢管沿建筑物墙、顶板、吊顶敷设。明敷紧急广播线、消防电话线、控制线等，应在金属管上采取防火保护方法。3、地下一层线槽明敷，下皮距地2.5m,引出线槽电线及电缆应穿镀锌钢管。4、消防接线箱、模块箱采取明装，底边距地1.2m。5、地下室扬声器吸顶或壁装，壁装扬声器下皮距地1.5m；有吊顶房间及走廊扬声器嵌入式安装。6、各类风机、水泵、防火阀、排烟阀、压力开关等，和空调专业相关设备、控制要求及具体位置见施工图。7、正压送风机、排烟风机、消防泵采取专线方法直接引至消防中心，进行手动控制其专用线（NHBV）均从竖井端子箱引回消防中心联动台。8、走廊紧急广播功率为3W，办公室紧急广播功率为1W。4.7线路敷设：1、消防报警、联动控制、通讯、紧急广播等线路在吊顶内穿钢管明敷，钢管外壁应刷防火涂料,其它各处均穿钢管暗敷在混凝土或砖墙内,其保护厚度应大于3cm。2、有火灾报警线路及消防联动控制线路均由消防中心经封闭式金属引入弱电专用竖井,在竖井内沿金属线槽竖直敷设,在竖井内每层设消防接线箱。4.8试验及调试 因为本工程自动化程度很高,施工人员一定要熟悉图纸，学习产品说明书,掌握各系统控制原理,在厂家指导协调下,进行逐一系统调试。报警系统调试前,应在建筑内部装修和系统施工结束后进行,应做多种试验如绝缘电阻测试、接地电阻测试、双电源互投,应按要求对系统线路进行检验,对于错线、开路、虚焊和短路进行处理,应按设计要求检验设备规格、型号、数量、备品备件等。 火灾自动报警系统调试,应先分别对探测器、区域报警控制器、集中报警控制器、火灾警报装置和消防控制设备等逐一进行单机通电检验,正常后方可进行系统调试。 调试次序是：先单体,后局部,再系统。 第五节 管道工程该东风本田3#、4#倒班楼工程包含消防栓给水系统工程，工作压力大，防渗漏要求很高，管道连接应采取有效管理方法确保工程质量 。施工准备 1、 依据专业分类组织专业技术责任人员认真熟悉图纸。 2、 对施工人员强化岗前培训，由专业技术人员依据具体专业特点，对本专业 技术要求及规范、工艺步骤进行全方面讲述，并进行岗前练兵考评，达不到要求者不准上岗。 3、 做好图纸会审，避免施工盲目性。 4、 做好开工前材料设备，施工进度总计划及施工中月、旬计划。 5、 施工机具组织进场，购置设备。 6、 技术交底内容包含：工艺、质量、安全、方案交底，并有针对性。 7、 材料设备进场，配合施工开始。 8、 系统组件、管件及其它设备、材料，应能确保正常施工。 9、 施工现场及施工中使用水、电、气应满足施工要求,并应确保连续施工。B、消火栓给水系统1、本工程按民用建筑进行消防设计。室内消火栓用水量为15L/S。2、室外设有室外消火栓及消防水泵结合器。3、室内消火栓栓口距地面1.1m,全部消防设备安装,调试及维护要求均详见产品说明书并遵照相关监督部门要求,消火栓安装在不影响结构安全时应暗装。4、室内消火栓箱内装设口径DN65消火栓一个，25m长衬胶水带一条、DN65*19mm直流水枪一支、开启消防水泵按钮和指示灯各一只。5、消火栓给水泵控制：消火栓给水泵两台，互为设备。火灾时，按动任一消火栓处启泵按钮或消防中心按钮、水泵房处启泵按钮均可开启该泵并报警。泵开启后，反馈信号至消火栓处和消防控制中心。6、 管材、管件应进行现场外观检验，并应符合下列要求: l 表面应无裂痕、缩孔、夹渣、折迭和重皮; l 螺纹密封面应完整、无损伤、无毛刺; l 非金属密封垫片应质地柔韧、无老化变质或分层现象,表面应无折损、皱纹等缺点。C施工程序安排 1、依据图纸和规范要求，加工制作多种套管及预埋件。 2、配合主体搞好预留预埋。 3、各层水平管道安装（包含阀门安装），试压，冲洗。 4、主管安装。 5、管道和设备、器具连接。 6、系统试验、冲洗。 7、系统联动调试。 8、准备交工验收。D关键施工方法及要求 1、管架制作安装：支架在下料前，应根本除锈，下料组对时应符合图纸要求，材质、型式、尺寸、焊接符合设计要求，螺孔必需用台钻钻孔，严禁用电气焊开孔。加工完成防腐，并依据使用要求编号。支架安装和受力部件必需符合设计和相关标准要求，安装时可依据管道走向，坡度挂线安装，使各支架受力均匀，支架应牢靠固定在墙、柱或其它结构上，支架应水平，吊架应垂直。砼结构上支吊架可用膨胀螺栓固定，砌体上支架应预埋。 2、管道安装：2.1管道加工、预制、安装 管道螺纹加工可采取手工或电动机械加工，加工螺纹清洁、规整，断丝小于全扣数10%。2.2卡箍连接：卡箍连接钢管要连接牢靠。2.3管道预制：为缩短工期，提升经济效益，尽可能加大预制深度，针对工程特点，找出各段相同之处，选出代表性点进行测量，绘出详图，试装无误后，采取集中预制加工组装。2.4 热镀锌管安装 直径100MM镀锌管采取扣接，管内清理洁净。下料时如用割刀应将管口扩口，法兰连接管道和法兰工作压力要满足设计要求，法兰平面一定要和管道中心线垂直，全部焊口冷却后立即刷漆。管道附件及阀门设备安装前应核验其规格、型号和质量，符合设计要求方可使用，并清理内部杂物和水文线，旋杆加黄油。管道连接时两法兰应平行。安装坡度应符合设计及规范要求，楼板上套管应高出地面50MM，穿过防火墙时应按要求填充防火隔热材料。 直径100MM镀锌管套丝螺纹应规整，断丝或缺丝不得大于螺纹丝扣10%，全部变径部位不得使用补心，均采取变径管箍。管道镀锌层破坏处，用镀锌防腐涂料SZ1补涂。2.5.2、报警阀安装 报警阀其组件安装应先安装报警阀和消防立管连接，应确保水流方向一致，再进行报警阀辅助管道连接。报警阀应安装在显著而便于操作地点，距离地面高度通常为1.2m左右。两侧距墙大于0.5m，正面距墙大于1.2m。安装报警阀室内地面应采取对应排水方法。 湿式报警阀安装应符合下列要求： （1）应确保其报警阀前后管道中能顺利充满水；水力警铃不发生误报警； （2）每一个水流提醒器为一个报警分区，每一个报警分区应安装一个检测装置。 （3）水流通路上过滤器应安装在延迟器前，且要便于排渣操作位置。2.5.3、组件安装 水力警铃应装在公共通道或有些人值班室内，且应安装检修、测试用阀门和通径 20mm滤水器。警铃和报警阀连接应采取镀锌钢管，当通径为15mm时，其长度不应大于6m；当通径为20mm时，其长度不应大于20m。水力警铃安装应确保其开启压力大于0.05Mpa；警铃连接管必需通畅、水轮转动灵活。 1、水流指示器安装应符合下列要求： （1）在管道试压冲洗后，方可安装。通常应装在分区安全信号阀后面管道上，其尺寸必需和管径相匹配。 （2）水流指示器桨片、膜片通常宜垂直于管道，其动作方向和水流方向一致； （3）安装后水流指示器桨片、膜片动作灵知，不许可和管道有任摩擦接触，且要求无渗漏。 2、系统中安全信号阀应靠近水流指示器安装，且和水流指示器间距大于300mm。 3、自动排气阀应在管道系统试压冲洗后安装于立管顶部或配水管末端，不应有渗漏。 4、系统中安装控制阀包含闸阀、安全信号阀、蝶阀等型号、规格、安装部位应符合设计图纸要求；安装方向正确，阀内清洁无堵塞，无渗漏；系统中关键控制阀必需安装启闭指示。 5、末端试水装置安装在系统管网或分区管网末端，是检验系统供水压力、流量、报警或联动功效装置。2.6、管网强度、严密性试验及吹扫 系统安装完后，应按设计要求对管网进行强度、严密性试验，以验证其工程质量。应进行水压试验： 系统水压试验应用洁净水进行，不得用海水或有腐蚀必化学物质浴液，且应有防冻方法。水压强试试验压力当设计工作压力小于或等于 1.0Mpa时，为1.4Mpa或设计压力1.5倍。当设计工作压力大于1.0Mpa时，应为设计工作压力加0.4Mpa。测压点应设在管道系统最低部位。对管网注水时，应将空气排净，然后缓慢升压，达成试验压力后，稳压30min，目测无泄露、无变形、压降小于0.05Mpa时为合格。系统严密性试验通常在强度试验合格后进行。其试验压力为设计工作压力，稳压二十四小时经全方面检验，以无泄露为合格。系统水源干管、进户管和室内地下管道应在回填隐蔽前，单独地或和系统一起进行强度、严密性水压试验。管道试压水一定要清洁，管道安装完成后对管道进行全方面检验，依据工艺步骤，查对已安装管子、管件、阀门、垫片紧固件等，全部符合技术规格要求后，把不宜和管道一起试压得阀门配件等拆除换上临时短管，全部开口进行封闭，然后在管道最低处灌水，最高处放气。试压时应缓慢升应符合设计要求。 施工时可依据现场具体情况编写试压清吹方案，但必需确保不得污染其它设备和土建面层。
