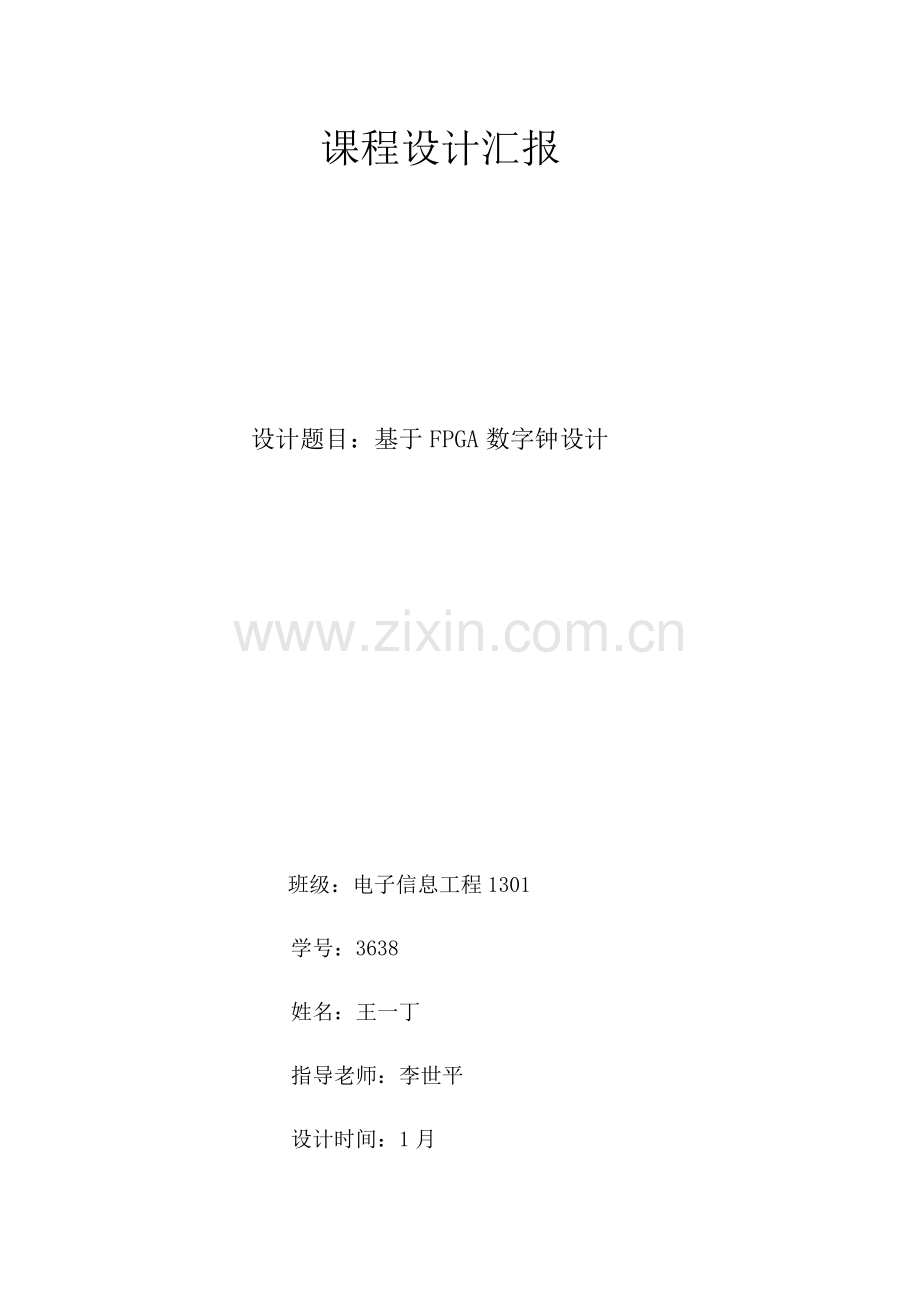

课程设计汇报

设计题目：基于FPGA数字钟设计

班级：电子信息工程1301
学号：3638
姓名：王一丁
指导老师：李世平
设计时间：1月

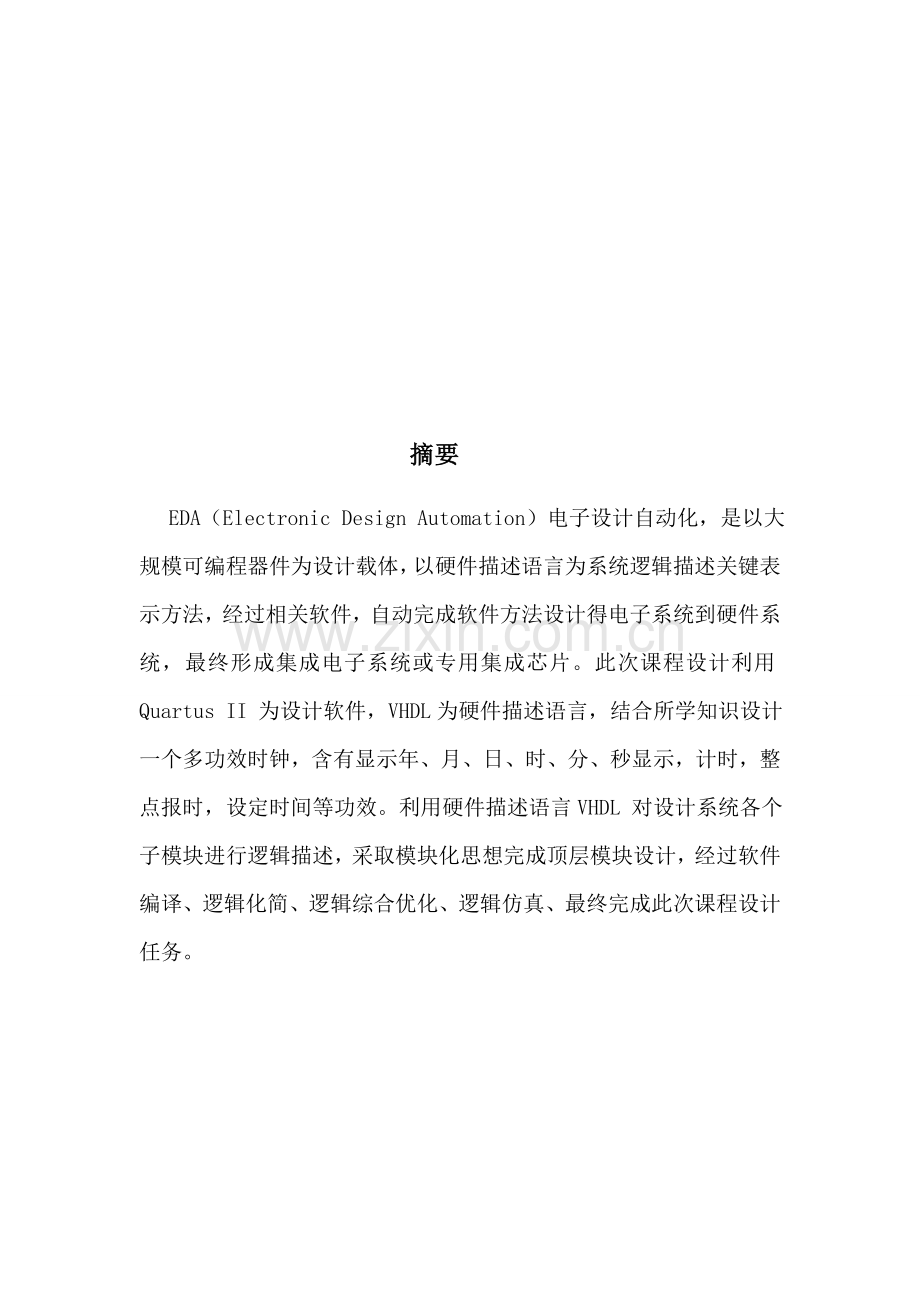

摘要
EDA（Electronic Design Automation）电子设计自动化，是以大规模可编程器件为设计载体，以硬件描述语言为系统逻辑描述关键表示方法，经过相关软件，自动完成软件方法设计得电子系统到硬件系统，最终形成集成电子系统或专用集成芯片。此次课程设计利用Quartus II 为设计软件，VHDL为硬件描述语言，结合所学知识设计一个多功效时钟，含有显示年、月、日、时、分、秒显示，计时，整点报时，设定时间等功效。利用硬件描述语言VHDL 对设计系统各个子模块进行逻辑描述，采取模块化思想完成顶层模块设计，经过软件编译、逻辑化简、逻辑综合优化、逻辑仿真、最终完成此次课程设计任务。

关键词：EDA VHDL语言 数字钟

目 录

摘要
1 课程设计目标
2 课程设计内容及要求
2.1 设计任务
2.2 设计要求
3 VHDL程序设计
3.1方案论证
3.2 系统结构框图
3.3设计思绪和方法
3.3.1 状态控制模块
3.3.2 时分秒模块
3.3.3 年月日模块
3.3.4 显示模块
3.3.5脉冲产生模块
3.3.6 扬声器和闹钟模块
3.4 RTL整体电路
4 系统仿真和分析
5 课程设计总结，包含.收获、体会和提议
6 参考文件
1 课程设计目标
(1)经过设计数字钟熟练掌握EDA软件(QUARTUS II)使用方法，熟练进行设计、编译，为以后实际工程问题打下设计基础。
(2)熟悉VHDL 硬件描述语言，提升分析、寻求和排除电子设计中常见故障能力。
(3)经过课程设计，锻炼书写有理论依据、实事求是、文理通顺课程设计汇报。
2 课程设计内容及要求
2.1 设计任务
(1)6个数字显示器显示时分秒，setpin按键产生一个脉冲，显示切换为年月日。
(2)第二个脉冲可预置年份，第三个脉冲能够预置月份，依次第四、 五、六、七个脉冲到来时分别能够预置时期、时、分、秒，第八个脉冲到来后预置结束正常从左显示时分秒。
(3)up为高时，upclk有脉冲抵达时，预置位加一，不然减一。
2.2 设计要求
(1)在基础功效基础上，闹钟在整点进行报时，产生一定时长高电平。
(2)实现闹钟功效,可对闹钟时间进行预置，当达成预置时间时进行报时。

3 VHDL程序设计
3.1方案论证
该数字钟能够实现：计时功效、整点报时、闹钟和预置时间功效，所以时钟系统可分为5个模块：功效选择模块、时分秒计数模块、年月日计数模块、显示模块、扬声器模块、脉冲产生模块。
(1) 功效选择模块是有状态机组成，功效为依次进行、设置时间、设置闹钟时间。
调整工作状态：数字钟初始状态显示时分秒，在setpin按键产生一个脉冲，显示切换为年月日。
设置时间：第二个脉冲可预置年份，第三个脉冲能够预置月份，依次第四、 五、六、七个脉冲到来时分别能够预置时期、时、分、秒。第八个脉冲到来后，预置结束恢复初始状态，正常显示时分秒。
设置闹钟时间：闹钟在setpin1按键产生第一个脉冲时设定闹钟时，第二个脉冲设定分，第三个脉冲设定秒，第四个脉冲恢复显示时分秒。
(2)时分秒计数模块包含正常计时、闹钟、整点报时三个功效。
正常计时功效经过软件编写，60进制秒计数器，60进制分计数器，24进制时计数器。时分秒计数器含有清0、置数、进位和计数功效。其中reset为清0信号，当reset为0时，时分秒计数器清0。当set产生第四个脉冲后，连续产生set信号使分秒计数器依次进行置数。以upclk为时钟，经过up对预置位进行控制，当up为高时且upclk有脉冲到来时，预置位加一，不然减一。当set产生第八个脉冲时，数字钟恢复时分秒显示。
闹钟功效是在正常计数功效上拓展，分为闹钟时间预置和闹钟响应两个部分。闹钟时间预置功效：当set1连续产生脉冲时，依次对闹钟时分秒位进行预置。以upclk为时钟，经过up对预置位进行控制，当up为高时且upclk有脉冲到来时，预置位加一，不然减一。当set1产生第四个脉冲时，数字钟恢复时分秒显示。和此同时在程序中增添变量时计时功效能够连续运行。闹钟响应功效：经过预置后，储存变量和计时器模块时、分、秒进行比对，当初、分、秒相同时，模块产生一个一段时间高电平，传输给闹钟响应模块。
整点报时功效：当计数器中分位等于59，秒位等于59时，模块产生一段高电平，输出给扬声器模块进行报时。
(3) 年月日计数模块分为年月日计数功效，年月日预置数功效。
年月日计数功效：以时位进位脉冲为计时脉冲，闰年二月份为29天，一般年二月份为28天。一月、三月、五月、七月、八月、十月、十二月为31天，四月、六月、九月、十一月为30天。
年月日预置数功效：当set产生第一个脉冲后，依次进行年月日数器置数。以upclk为时钟，经过up对预置位进行控制，当up为高时且upclk有脉冲到来时，预置位加一，不然减一。
(4) 显示模块：以时分秒，年月日模块输出、状态标志为输入信号，经过状态控制模块产生状态标志对显示模块进行控制，显示计时、预置时不一样状态。
(5)扬声器模块：输入信号为分位、秒位和状态信号，当计时时钟抵达整点是输出高电平，其它时刻输出低电平。
(6)脉冲产生模块：对输入信号进行1000分频，产生周期为一秒时钟信号，用于数字钟时钟输入。

3.2系统结构框图

3.3设计思绪和方法
3.3.1 状态控制模块
状态控制模块实现对各个功效模块整体设计，包含对时间和日期显示和调整，闹钟显示和调整等控制操作。状态机输入为setpin，setpin1，upclk。状态机状态有11种状态。：闹钟设置时位； ：闹钟设置分位； ：闹钟设置秒位；
：时钟显示时分秒；：时钟显示年月日； ：钟设置年；
：时钟设置月； ：时钟设置日； ：时钟设置时； ：时钟设置分； ：设置秒
在产生如上状态同时产生Tlock，flag状态标志，此标志用来进行时钟设置、闹钟设置和显示控制。
RTL 电路图

实现代码以下：
process(upclk)
begin
if (upclk='1' and upclk'LAST_VALUE='0')then
state<=next_state; -- 实现实状况态变换
end if;
end process;
process(state,setpin,setpin1)
begin
next_state<=state;
case(state) is
when s0 =>
Tlock<="0000";
flag<='1';
if(setpin1='1' and setpin1'LAST_VALUE='0')then next_state<=g0; end if;
if(setpin='1' and setpin'LAST_VALUE='0') then next_state<=s1; end if;
when s1=>
Tlock<="0001";
flag<='1';
if(setpin1='1' and setpin1'LAST_VALUE='0')then next_state<=g0;end if;
if(setpin='1' and setpin'LAST_VALUE='0') then next_state<=s2;end if;
when s2=>
Tlock<="0010";
flag<='1';
if(setpin1='1' and setpin1'LAST_VALUE='0')then next_state<=g0;end if;
if(setpin='1' and setpin'LAST_VALUE='0') then next_state<=s3;end if;
when s3=>
Tlock<="0011";
flag<='1';
if(setpin1='1' and setpin1'LAST_VALUE='0')then next_state<=g0;end if;
if(setpin='1' and setpin'LAST_VALUE='0') then next_state<=s4;end if;
when s4=>
Tlock<="0100";
flag<='1';
if(setpin1='1' and setpin1'LAST_VALUE='0')then next_state<=g0;end if;
if(setpin='1' and setpin'LAST_VALUE='0') then next_state<=s5;end if;
when s5=>
Tlock<="0101";
flag<='1';
if(setpin1='1' and setpin1'LAST_VALUE='0')then next_state<=g0;end if;
if(setpin='1' and setpin'LAST_VALUE='0') then next_state<=s6; end if;
when s6=>
Tlock<="0110";
flag<='1';
if(setpin1='1' and setpin1'LAST_VALUE='0')then next_state<=g0;end if;
if(setpin='1' and setpin'LAST_VALUE='0') then next_state<=s7;end if;
when s7=>
Tlock<="0111";
flag<='1';
if(setpin1='1' and setpin1'LAST_VALUE='0')then next_state<=g0;end if;
if(setpin='1' and setpin'LAST_VALUE='0') then next_state<=s0; end if;
when g0=>
Tlock<="1000";
flag<='0';
if(setpin1='1' and setpin1'LAST_VALUE='0')then next_state<=g1;end if;
if(setpin='1' and setpin'LAST_VALUE='0') then next_state<=s0;end if;
when g1=>
Tlock<="1001";
flag<='0';
if(setpin1='1' and setpin1'LAST_VALUE='0')then next_state<=g2;end if;
if(setpin='1' and setpin'LAST_VALUE='0') then next_state<=s0; end if;
when g2=>
Tlock<="1010";
flag<='0';
if(setpin1='1' and setpin1'LAST_VALUE='0')then next_state<=s0;end if;
if(setpin='1' and setpin'LAST_VALUE='0') then next_state<=s0;end if;
when others=>
next_state<=s0;
end case;
end process;
3.3.2 时分秒模块
时分秒模块输入为ce(使能端)，clk0(系统输入时钟)，clk1(upclk时钟)，flag(标志位)，lock(状态位)，up(预置位增减控制)，ov(进位位)，op(闹钟和扬声器响应)。

时分秒模块RTL电路图
时钟选择方法：在初始状态和显示年月日状态下，时分秒模块时钟输入为系统时钟输入(clk0),在其它状态下，时分秒模块时钟输入为(upclk时钟)用来进行置位。
实现代码入下：
process(lock,clk0,clk1)
begin
if(lock="0000" or lock="0001")then
clk<=clk0; --正常计数时选择clk0
else clk<=clk1; --预置时候clk1
end if;
end process;
时钟计时功效，在显示年月日，时分秒状态时，时钟正常计数。当数字钟处于置数状态时，年、月、日、时、分、秒时钟停止计时，各个位显示预置数。在闹钟预置功效实现同时，经过增添变量，在设置闹钟同时确保时钟正常计数，在闹钟预置结束后，恢复到初始时钟显示。
3.2.3 年月日模块
年月日模块分为日期增加和日期减小两个部分，日期增加：在显示时分秒，显示年月日和设置完秒位状态下，假如是二月，经过函数判定是否为闰年，其它月份对大小月进行判定，大月为31天，小月为30天，代码以下：
if(clk'event and clk='1')then
if(ce='1')then
if(lock="0000")or(lock="0001")or(lock="0100"and up='1')then
if(mon0="0010"and mon1="0000") then
Feb_add_day(Td0,Td1,tempy0,tempy1,date0,date1);
elsif((mon0="0001"and mon0="0000")or(mon0="0011")or(mon0="0101")
or(mon0="0111")or(mon0="1000")or(mon0="0000"and mon1="0001")or(mon0="0010"and mon1="0001"))then
oddmonth_add_day(Td0,Td1,date0,date1);
else evenmonth_add_day(Td0,Td1,date0,date1);
end if;
end if;
日期降低同理，代码以下：
if(lock="0100"and up='0')then
if(mon0="0010"and mon1="0000")then
Feb_add_day(Td0,Td1,tempy0,tempy1,date0,date1);
elsif((mon0="0001"and mon1="0000")or(mon0="0011")or(mon0="0101")
or(mon0="0111")or(mon0="1000")or(mon0="0000"and mon1="0001")
or(mon0="0010"and mon1="0001"))then
oddmonth_sub_day(Td0,Td1,date0,date1);
else evenmonth_sub_day(Td0,Td1,date0,date1);
END IF;
end if;
end if;
end if;
当以日位进位为输入，当存在输入脉冲时，经过函数对月份进行加减，代码以下：
begin
if(clk'event and clk='1')then
if(ce='1')then
if(lock="0000")or (lock="0001")or (lock="0011"and up='1')then
add_month(Tm0,Tm1,mon0,mon1);
end if;
if(lock="0011"and up='0')then
sub_month(Tm0,Tm1,mon0,mon1);
end if;
if (lock="0000")or (lock="0001") then
if(mon0="0010"and mon1="0001")then
sub_year(Ty0,Ty1,year0,year1);
end if;
end if;
if(lock="0010"and up='1')then
add_year(Ty0,Ty1,year0,year1);
end if;
if(lock="0010"and up='0')then
sub_year(Ty0,Ty1,year0,year1);
end if;
end if;
end if;
3.2.4 显示模块
显示模块输入为年、月、日、时、分、秒、lock(状态标志)，经过if语句，状态机一共提供11钟状态。在不一样状态下，给显示模块年月日时分秒不一样输入，从而得到要求显示。

显示电路RTL电路

代码以下：
process(lock,sec0,sec1,min1,min0,hour1,hour0,date0,date1,mon0,mon1,year0,year1)
begin
if(lock="0000")then
a0<=sec0;a1<=sec1;b0<=min0;b1<=min1;c0<=hour0;c1<=hour1;
end if;
if(lock="0001")then
a0<=date0;a1<=date1;b0<=mon0;b1<=mon1;c0<=year0;c1<=year1;
end if;
if(lock="0101")or(lock="1000")then
a0<="1111";a1<="1111";b0<="1111";b1<="1111";c0<=hour0;c1<=hour1;
end if;
if(lock="0110")or(lock="1001")then
a0<="1111";a1<="1111";b0<=min0;b1<=min1;c0<="1111";c1<="1111";
end if;
if(lock="0111")or(lock="1010")then
a0<=sec0;a1<=sec1;b0<="1111";b1<="1111";c0<="1111";c1<="1111";
end if;
if(lock="0010")then
a0<="1111";a1<="1111";b0<="1111";b1<="1111";c0<=year0;c1<=year1;
end if;
if(lock="0011")then
a0<="1111";a1<="1111";b0<=mon0;b1<=mon1;c0<="1111";c1<="1111";
end if;
if(lock="0100")then
a0<=date0;a1<=date1;b0<="1111";b1<="1111";c0<="1111";c1<="1111";
end if;
end process;
end led_disp_arc;
3.2.5脉冲发生模块（分频电路）
脉冲发生电路将提供1000hz频率分频成1hz(供系统时钟)。f1000为1000hz输入，second_wave为分频输出。

分频器RTL电路
代码以下：
process(f1000,cnt)
begin
if(f1000'event and f1000='1')then
if(cnt="00000011")then
cnt<="";second_wave<=not second_wave;
else cnt<=cnt+'1';
end if;
end if;
end process;
end second_wave_arc;
3.2.6 扬声器模块
模块输入为clk(系统时钟)，op(响应信号)，vcc(闹钟使能端)，ala(高电平输出)。当vcc为高时，且当op有响应信号输入(高)，闹钟产生一定时长高电平。

闹钟RTL电路
代码以下：
signal temp1:std_logic_vector(3 downto 0);
begin
process(op,vcc,clk)
begin
if clk'event and clk='1' then
if(vcc='1')then
if(temp1="1111")then
ala<=not ala;
else
temp1<=temp1+'1';
ala<='1';
end if;
end if;
end if;
end process;
end alarm_arc;

3.3整体RTL电路

4 系统仿真和分析
4.1对基础要求仿真
初态设置：setpin1=0；up=0；setpin置连续8个脉冲，f1000为频率为1000hz方波。
分析：在setpin第一次脉冲到来时，显示年月日，因为数字钟是初始状态所以年月日均为0。Setpin。第二次脉冲到来时对时进行预置数，因为up=0，所以设置时位，时位在不停地减小，在后面各位预置过程中，每一位预置过程全部是减小。第三次脉冲来到是对分位进行预置，第四次脉冲到来时对秒位进行预置。第四次脉冲到来时对年进行预置，第五次脉冲到来时对月进行预置，第六次脉冲到来时对日进行预置。第七次脉冲到来时，数字钟显示时分秒，从仿真结果能够看出来，此时时钟是从预置时间开始计时，第八次脉冲到来时，此时时钟显示是年月日，此时显示年月日为预置年月日。
从上述分析能够看出，经过仿真程序基础达成数字钟基础要求，系统可靠。

4.2对闹钟状态转换仿真
初始设置：初态设置：setpin1设计一个脉冲；up=0；setpin置连续2个脉冲，f1000为频率为1000hz方波。

当第一个setpin脉冲到来时，显示年月日，第二个setpin脉冲来临时时钟对年进行预置，以后setpin1第一个脉冲到来，时钟状态转为对闹钟时间设置，达成试验要求。
4.3对闹钟功效仿真
初始设置：初态设置：setpin1设计三个脉冲；up=0；f1000为频率为1000hz方波。
数字钟原状态显示时分秒，因为未进行初始化，所以时分秒从0开始计时，当setpin1第一个脉冲到来时，数字钟对闹钟时刻时位进行预置，当setpin1第二个脉冲到来时，数字钟对闹钟时刻分位进行预置，当setpin1第三个脉冲到来时，数字钟对闹钟时刻秒位进行预置，当第四个脉冲到来是恢复显示时分秒，此时时分秒已经计数到51秒，符合预期，在设置闹钟同时，时钟依旧计数，达成要求。
同时从初始时刻，闹钟扬声器产生一定时长高电平能够看出整点报时功效良好，达成设计要求。

5 课程设计总结(收获、体会和提议)
此次VHDL设计数字钟定义了三种类型端口，分别是in、out、buffer。In和out端口使用简单，buffer端口含有回读功效，因为buffer类型端口不能连接到其它类型端口上，所以不利于子模块原件例化，不利于大型设计。
进程（Process）是VHDL中最为关键部分，在此次设计中。我出现了对于时钟引入，输出多驱动，一个进程中不许可出现两个时钟沿触发错误，这些错误在未来设计中全部是应该避免。次序语句如IF语句、CASE语句、LOOP语句、变量赋值语句等必需出现在进程、函数或子程序内部，而不能单独出现在进程之外。
此次试验让我对VHDL 语言有了更深认识，对语言利用愈加熟悉，为未来实际应用打下了良好基础。因为试验室条件限制，并没有将程序下载到实际器件中观察现象，只是经过软件对系统进行仿真，期望以后能够机会接触并使用实际器件。
6 参考文件
1. 吴廷鑫. 基于FPGA多功效数字钟设计[J]. 科技经济市场, , (5): 1-5
2.徐大诏. 基于FPGA实现数字钟设计[J]. 信息技术, , (12): 101-104
3.张子刚, 卢戈, 田鹏. 基于VHDL数字时钟设计[J]. 气象水文海洋仪器, , (2): 10-14
4.樊永宁, 张晓丽. 基于VHDL多功效数字钟设计[J]. 工矿自动化, , (3): 92-94
5.江翠云 基于CPLD和VHDL数字钟设计[期刊论文]-硅谷(2)
