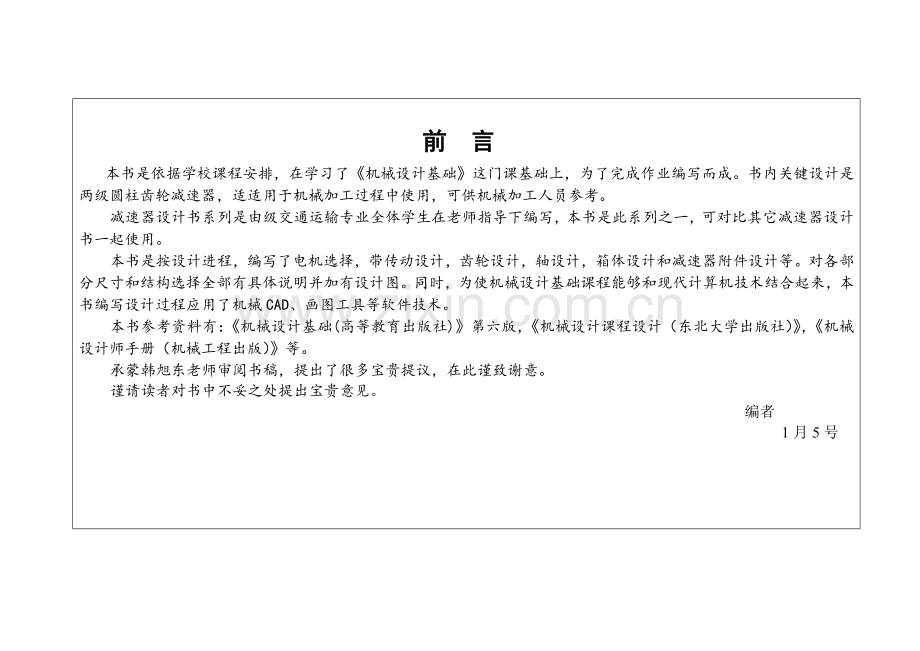

前 言
本书是依据学校课程安排，在学习了《机械设计基础》这门课基础上，为了完成作业编写而成。书内关键设计是两级圆柱齿轮减速器，适适用于机械加工过程中使用，可供机械加工人员参考。
减速器设计书系列是由级交通运输专业全体学生在老师指导下编写，本书是此系列之一，可对比其它减速器设计书一起使用。
本书是按设计进程，编写了电机选择，带传动设计，齿轮设计，轴设计，箱体设计和减速器附件设计等。对各部分尺寸和结构选择全部有具体说明并加有设计图。同时，为使机械设计基础课程能够和现代计算机技术结合起来，本书编写设计过程应用了机械CAD、画图工具等软件技术。
本书参考资料有：《机械设计基础(高等教育出版社)》第六版，《机械设计课程设计（东北大学出版社）》，《机械设计师手册（机械工程出版）》等。
承蒙韩旭东老师审阅书稿，提出了很多宝贵提议，在此谨致谢意。
谨请读者对书中不妥之处提出宝贵意见。
编者
1月5号

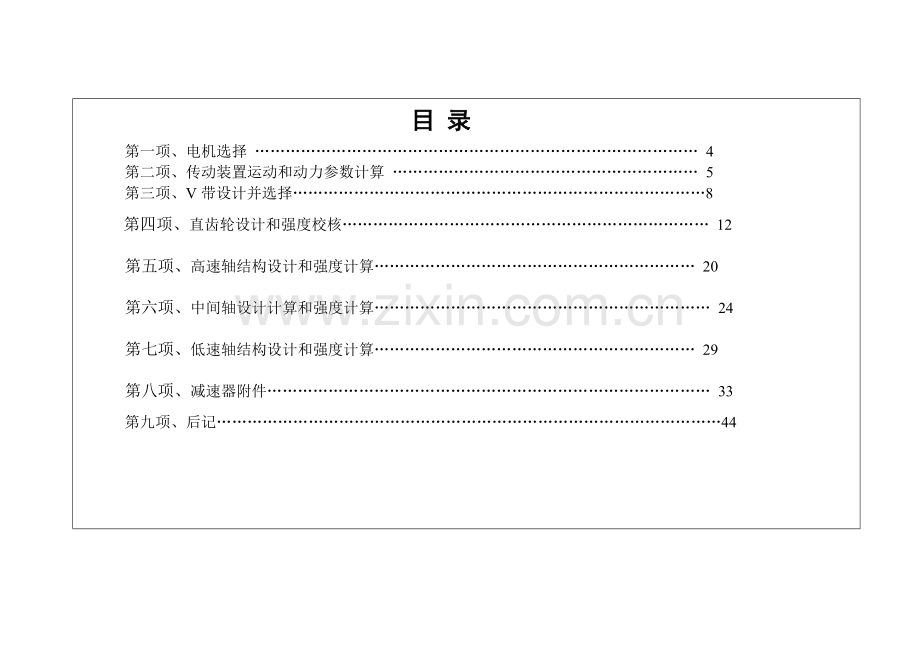

目 录
第一项、电机选择 …………………………………………………………………………… 4
第二项、传动装置运动和动力参数计算 …………………………………………………… 5
第三项、V带设计并选择………………………………………………………………………8
第四项、直齿轮设计和强度校核……………………………………………………………… 12
第五项、高速轴结构设计和强度计算……………………………………………………… 20
第六项、中间轴设计计算和强度计算………………………………………………………… 24
第七项、低速轴结构设计和强度计算……………………………………………………… 29
第八项、减速器附件…………………………………………………………………………… 33
第九项、后记………………………………………………………………………………………44
设计任务书
低 速 级：直齿轮
高 速 级：直齿轮
设计条件：设计热处理车间零件情况传输设备，该设备传动系有电机，减速器，主传送带。两班工作制，工作期限八年。
设计参数：
题号项目
1
2
3
4
5
6
鼓轮直径
（mm）
300
330
350
350
380
300
传送带运转速度m/s
0.63
0.75
0.25
0.8
0.8
0.7
传送带从动轴所要扭矩（N·m）
700
670
650
950
1050
900
本组选择第一组数据。 传动装置简图：

项目
计算过程
备注
第一项
电机选择

确定电动机转速
(1)选择电动机系列：按工作要求及工作条件选择三相异步电动机，封闭式结构，电压380V，Y系列。
(2)确定选择电动机功率：
卷筒所需有效功率：P=FV/1000=2TV/1000Dη
=KW=3.639KW
传动装置总功率：=
皮带传动效率：=0.95
齿轮啮合效率：=0.97（齿轮精度为八级）
滚动轴承效率：=0.99 （球轴承）
联轴器效率： =0.99（齿式联轴器）
滚筒效率： =0.96
则传动总功率：=0.950.970.990.990.96=0.825
所需电机功率：P==KW=2.18KW

《机械设计课程设计》
P109 表4.2—9

项目
计算过程
备注
第二项
传动装置运动和动力参数计算

选Y系列三相异步电动机Y112M-6型，额定功率P=2.2KW。
(3) 确定电动机转速：
滚筒轴转速 n===40.1r/min
电动机数据及总传动比
方案号
电动机型号
额定功率
/kw
同时转速
/(r/min)
满载转速
/（r/min）
电动机质量
/kg
总传动比
1
Y112M-6
2.2
1000
940

23.44

由表4.12-2查得电动机中心高H=112mm,外伸轴段DE=28mm60mm.

(4)分配传动比

依据表4.2-9得 i=2～4依次取i=2.5，3，3.5列表以下：
i
2.5
3
3.5
i
7.81
9.376
6.7
i1
3.25
3.56
3
i2
2.40
2.63
2.23
其中：减速器传动比为i=
《机械设计课程设计》P193表4.12-1

据《机械设计课程设计》P109表4.2-9

项目
计算过程
备注

两级齿轮减速器高速级传动比 i1=
低速级传动比：i2=
(5)传动装置运动和动力参数计算
0 轴：0轴即电动机轴
P0=Pr=2.18kw
n0=940r/min
T0=9.55=9.55N=22.15N
I轴：I轴即减速器高速轴
P1=p0η01=p0η带=2.180.95=2.071kw
n1====313.33r/min
T=9.55=9.55 N=63.12N
Ⅱ轴：Ⅱ轴即减速器中间轴
p=p=p=2.071=1.989 kw
n== r/min =96.41 r/min

项目
计算过程
备注

T=9.55=9.55N=197.02N
Ⅲ轴：Ⅲ轴即减速器低速轴： p=p=p=1.989 kw =1.91 kw
n== r/min = 40.17r/min；T=9.55=9.55 N=454.087 N
Ⅳ轴：Ⅳ轴即传滚筒轴：p=p=p=1.91 kw =1.87 kw
n=n=40.17r/min ； T=9.55=9.55 N=444.57 N
将上述结果汇总列于下表：
轴序号
功率P/Kw
转速n/(r﹒min)
转矩T/(N﹒m)
传动形式
传动比
效率
0
2.18
940
22.15
带传动
3
0.95
Ⅰ
2.071
313.33
63.12
Ⅱ
1.989
96.41
197.02
齿轮传动
3.25
0.96
Ⅲ
1.91
40.17
454.08
齿轮传动
2.4
0.96
Ⅳ
1.87
40.17
444.57
联轴器
1.0
0.98

项目
计算过程
备注
第三项
V带设计并选择

已知条件：Y112M-6 型电动机 满载n=940 r/min i=3，从动轴 r/min
1．计算功率 P K=1.2 P=KP=1.22.2 kW =2.64kW
2．选择V带型号
依据P=2.64KW和小带轮转速n1=940r/min，由图8-10可知，工作点处于A、Z 型相邻区间之间，A型和Z型分别计算
d

类型
1
2
3
4
5
6
A
75
90
100
106
125
140

50
56
63
71
75
80

由机械设计基础138页可取=0.01～0.0选择=0.01; d=106mm
则大轮基准直径： d=(1-)d=(1-0.01)=313.取d=315mm。

查表8—3 工况系数（高等教育出版社《机械设计基础》第六版 P136

P133表8—2a
项目
计算过程
备注

从动轮实际转速 n= n (1-)d/ d=315.5 r/min
转速误差=0.056%<5%适宜
验算带速 V= = =5.2175m/s<25 m/s, 适宜
3．所以选A带。
4．初定中心距a
a=2(d+d)=2(106+315)=842mm
a=(d+d)+3h=421 +38=234.5mm
依据结构要求取a=378mm
5．初算带基准长度L
L=2a+(d+d)+=2378+421+=1446mm
取带基准长度 L=1400mm

（高等教育出版社《机械设计基础》第六版P131表8-1

项目
计算过程
备注

6 实际中心距 a≈a+=378+=355mm
7 小带轮包角 =180-=146.27>120满足
8 单根V带 n=940 r/min d=106mm
利用插值法 P=1.04kw
9 单根V带 B型V带 小带轮 n=940 r/min
i====3 查得
10 V带根数 K K=0.83
Z=
取Z=3根 采取V带A-940
11 作用在轴上张紧力 查得 q=0.10kg/m

P133表8-2 a

P134表8-2b

表8-5 , 8-2b

P144表8-8
项目
计算过程
备注

F===155.2N
取带基准长度L=1400mm满足选带要求
由V带设计可知，选择是3根A 型带．再依据经验公式推出结构尺寸

h
S
S
S
B
d
d
106
4
12
18
6
50
20
40
　结构图形以下图所表示

高等教育出版社《机械设计基础》第六版P142

项目
计算过程
备注
第四项
直齿轮设计和强度校核

ⅠⅡ齿轮齿面接触强度计算：
(1)确定作用在小齿轮上转矩T，依据前面计算可知T﹦63.12 N.mm
(2)选择齿轮材料，确定许用接触应力[] ，
依据工作要求，采取齿面硬度≤350HBS
小齿轮选择45钢，调质，硬度为260HBS.大齿轮选择45钢质.硬度为220HBS
可确定许用接触应力[ ]
小齿轮[]=380+0.7HBS=380+0.7260=562MPa
大齿轮[]=380+0.7HBS=380+0.7220=534MPa
(3)选择齿宽系数 =0.4
(4)确定载荷系数K， 因齿轮相对轴承不对称部署,故取K=1.6
(5)计算中心距a

(6)选择齿数并确定模数.取Z=26.则，
Z==3.2526=84.5取84

由《机械设计基础（高等教育出版）》P195表9-5

项目
计算过程
备注

取标准模数m=2.5
(7)齿轮几何尺寸计算
小齿轮分度圆直径及齿顶圆直径:d=mZ=65mm
da=d+2m=70mm
大齿轮分度圆直径及齿顶圆直径:d=mZ=210m
da=d+2m=215m
中心距:
大齿轮宽度
小齿轮宽度 因小齿轮齿面硬度高,为赔偿装配误差,避免工作时在大齿轮面上造成压痕,通常b应比b宽些取b=b+5=59mm
(8)确定齿轮精度等级 齿轮圆周速度。
.
依据工作要求和圆周速度,选择9级精度

由《机械设计基础（高等教育出版）》P175表9-1

项目
计算过程
备注

2 轮齿弯曲强度验算
(1)确定许用弯曲应力,
[]=140+0.2HBS=192MPa
[]=140+0.2HBS =184MPa
(2)查齿形系数Y 比较Y/[]
小齿轮Z=26 查得Y=2.60
大齿轮Z=84 用插入法得Y=2.225

,所以应验算小齿轮
(3)验算弯曲应力 计算时应以齿宽b代入.则,
安全
尺寸小齿轮制成实心齿轮，尺寸大齿轮制成有腹板单个齿轮。
小齿轮设计图以下图：

由《机械设计基础（高等教育出版）》P184表9-3

项目
计算过程
备注

项目
计算过程
备注

Ⅲ Ⅳ齿轮齿面接触强度计算：
(1)确定作用在小齿轮上转矩T，依据前面计算可知T﹦19.7 N.mm
(2)选择齿轮材料，确定许用接触应力[] ，
依据工作要求，采取齿面硬度≤350HBS
小齿轮选择45钢，调质，硬度为260HBS.大齿轮选择45钢质.硬度为220HBS
可确定许用接触应力[ ]
小齿轮[]=380+0.7HBS=380+0.7260=562MPa
大齿轮[]=380+0.7HBS=380+0.7220=534MPa
(3)选择齿宽系数 =0.4
(4)确定载荷系数K， 因齿轮相对轴承不对称部署,故取K=1.6
(5)计算中心距a

(6)选择齿数并确定模数.取Z=26.则，
Z==2.426=62.4≈62

由《机械设计基础（高等教育出版）》P195表9-5

项目
计算过程
备注

取标准模数m=4
(7)齿轮几何尺寸计算
小齿轮分度圆直径及齿顶圆直径:d=mZ=104mm
da=d+2m=112mm
大齿轮分度圆直径及齿顶圆直径:d=mZ=248m
da=d+2m=256m
中心距:
大齿轮宽度
小齿轮宽度 因小齿轮齿面硬度高,为赔偿装配误差,避免工作时在大齿轮面上造成压痕,通常b应比b宽些取b=b+5=75.4mm
(8)确定齿轮精度等级 齿轮圆周速度
.
依据工作要求和圆周速度,选择9级精度

由《机械设计基础（高等教育出版）》P175表9-1

项目
计算过程
备注

2 轮齿弯曲强度验算
(1)确定许用弯曲应力,
[]=140+0.2HBS=192MPa
[]=140+0.2HBS =184MPa
(2)查齿形系数Y 比较Y/[]
小齿轮Z=26 查得Y=2.60
大齿轮Z=62 用插入法得Y=2.275

,所以应验算小齿轮
(3)验算弯曲应力 计算时应以齿宽b代入.则,
安全
直径不大齿轮制成实心齿轮，尺寸大齿轮制成有腹板单个齿轮。
小齿轮设计图以下图：

由《机械设计基础（高等教育出版）》P184表9-3

项目
计算过程
备注

项目
计算过程
备注
第五项
高速轴结构设计和强度计算。
d 依据结构要求取20mm
d= d+4 =24mm
d= 25mm
d=30mm
d= d=25mm
ᇫ₂≥&=8
l₁、l₂、 l₃分别为 1 、2、 3齿轮厚。
ᇫ₃为2。3。齿轮间距
箱体内壁轴向距离L=ᇫ₂+l₃+ᇫ₃+1/2l₂+1/2l₁+ᇫ₂=158.4mm
ᇫ₁=4为油润滑
d₁=30为1轴承厚
b₁=48.2为1轴承盖厚
ᇫ₄-30 为轴承盖至带轮距离
a=40 为带轮厚 t=2.6为缩进量
第一轴长L =L+2ᇫ₁+2d₁+ᇫ₄+a₁-t=312mm;

《机械设计基础（高等教育出版社）》P143

e由轴承盖确定。.P162 《课程设计》e取10mm.
由轴承定，书本P401

项目
计算过程
备注

：

项目
计算过程
备注

1. 按弯矩、转矩合成强度计算
(1) 决定作用在轴上载荷
F==515.96N
Fb=544.32x128.4=69890.7

项目
计算过程
备注

轴截面I—I处当量弯矩：

II—II处当量弯矩：

故轴截面I—I处直径：
mm 满足强度要求

项目
计算过程
备注

第六项
中间轴设计计算和强度计算

因为在截面I—I处有键槽，所以轴直径要增加3%，并考虑结构要求取d=30mm
轴截面II—II处直径：
满足强度要求 取25
d₂=30+(4~6)=34~36mm 取35mm
d₃= 40mm (查表得)
d4= d1=35mm

长度计算
箱体内壁轴向距离
L=ᇫ₂+l₃+ᇫ₃+1/2l₂+1/2l₁+ᇫ₂=158.4mm
d₂=16为二轴承厚
ᇫ₁=4为油润滑
第二轴长L₂=L+2ᇫ₁+2d₂=198.4mm

依据《机械设计基础》P407，取用轴承为30307E（35）

项目
计算过程
备注

项目
计算过程
备注

项目
计算过程
备注

F===726.73 N
Fa=92.67257.7=5347.2

计算过程
备注

轴截面Ⅰ—Ⅰ处当量弯矩：

轴截面II—II处当量弯矩：

轴截面Ⅰ—Ⅰ处直径
；31.88（1+3%）=32.84取35mm
轴截面II—II处直径：

项目
计算过程
备注
第七项
低速轴结构设计和强度计算。

;31.14(1+3%)=34.14取40mm
依据受力分析计算验证，可得设计中选择尺寸合理
依据《机械设计师手册（机械工程出版社）》P358取Q/2B 121.2.2.00刚性凸缘联轴器
《机械设计课程设计（东北大学出版社）》P146取30314圆锥滚子轴承

由联轴器决定，查表得出

由轴承决定，查表得出

e由轴承盖确定。P162 《课程设计》e取15mm
项目

备注

项目
计算过程
备注

1 按弯矩，转矩合成计算强度

=425.58N
F===907.22N

项目
计算过程
备注

轴截面I—I处当量弯矩：

项目
计算过程
备注

第八项
减速器附件
II—II处当量弯矩：

故轴截面I—I处直径：
mm
因为在截面I—I处有键槽，所以轴直径要增加3%，并考虑结构要求取d=50mm
轴截面II—II处直径：

因为在轴截面II—II处有键槽，所以轴直径要稍微加大，依据标准取d=45mm

1查孔和检验孔盖
依据视觉效果选择尺寸大小结果以下表，结构设计图以下图。
A
A
A
B
B
B
d
R
h
150
210
180
125
155
140
M6
7.5
5
2通气器
依据要求选择型号大小以下表，结构设计图以下图：

项目
计算过程
备注

d
D
L
l
a
d
D
S
M27
38
34
18
4
8
31.2
27

3 轴承盖
由结构要求，轴承盖分为两种，一个是闷盖和通盖，闷盖需要四个，有两个尺寸大小和要求一样，另两个也是各不一样标准，通盖需要两个，尺寸大小不一样。具体以下
闷盖 通盖

项目
计算过程
备注

轴承盖
D
d
d
D
D
e
e
m
D
D
b
通盖①
52
6
7
67
82
7.2
12
41
48
42
8
通盖②
85
8
9
105
125
9.6
16
37
81
75
8
闷盖①
52
6
7
67
82
7.2
12
41
48
42
8
闷盖②
62
6
7
77
92
7.2
12
40
58
52
8
闷盖③
62
6
7
77
92
7.2
12
40
58
52
8
闷盖④
85
8
9
105
125
9.6
16
37
81
75
8

项目
计算过程
备注

4 螺塞及封油垫
　由结构要求螺塞及封油垫尺寸以下表
d
D
L
l
a
D
S
D
d
H
M20×1.5
30
28
15
4
25.4
22
21
22
2
结构及位置要求图

5起吊装置
　a.：箱盖上吊耳
d=b=(1.5~2.5)δ =(12~20)　取 d=16；R=(1.0~1.2)d=(16~19.2) 取R=18
E=(0.8~1.0)d=(9.6~16) 取E=14 结构图

项目
计算过程
备注

b箱座上钓钩
b=(1.8~2.5) δ=(14.4~20) 取b＝20
B=C+C=16+20=36
H=0.8×B=0.8×36=28.8
h=0.5H=14.4 , r=0.25×36=9
结构及位置图图所表示

项目
计算过程
备注

6 键
减速器结构中，有6处用到键，分别出现在V带轮和轴联接键1．齿轮1和高速轴联接键2．齿轮2、3和中间轴联接键3、4．齿轮4和低速轴联接键5．联轴器和低速轴联接键6。此6处全部选择一般平键，代号GB1096-79
键
公称尺寸
长度尺寸
轴槽深度
毂槽深度
键①
6×6
32
3.5
2.8
键②
8×7
45
4.0
3.3
键③
10×8
50
5.0
3.3
键④
12×8
63
5.0
3.3
键
14×9
63
5.5
3.8
键
12×8
63
5.0
3.3

7
由轴径和扭矩，决定选择刚性凸缘联轴器　代号：Q/ZB121.2.2.00
联轴器
d/d
d
d
d
D
D
D
L
l
l
d
Q/ZB121.2.200
40
13
70
70
160
125
80
145
70
20
M12

《机械设计课程设计（东北大学）》P137页

《机械设计师手册（机械设计出版社）》（P358表2－4－6）

项目
计算过程
备注

具体结构图图所表示

8油标尺选择（机械设计书P157） 尺寸大小以下表
d
d
d
d
h
a
b
c
D
D
M16
4
16
6
35
12
8
5
26
22

具体结构图所表示：

项目
计算过程
备注

9密封圈（设计书P157）
密封圈有2个，轴径不一样，结构尺寸以下表
轴径
D
d
B
D
d
b
25
39
24
7
38
26
6
40
53
39
7
52
41
6
10销选择（设计书P140）
　销有两个，采取圆柱销GB117-86 A8×35
其中a=1.0, d=8, c=1.6, l=35.

项目
计算过程
备注

名称
代号
尺寸选择
下箱座厚度

8
上箱座厚度

8
下箱座部分处凸缘厚度
B
12
上箱座部分处凸缘厚度
b
12
地脚螺栓底脚厚度
p
20
箱座上肋厚
m
7
箱盖上肋厚
m
7
中心距
a+a
313.5
轴承旁联接螺栓直径
d
M16
轴承旁联接通孔直径
d
17.5
轴承旁联接螺栓沉孔直径
D
32

项目
计算过程
备注

轴承旁凸台凸缘尺寸（扳手空间）
c
24
c
20
上下箱联接螺栓直径
d
M12
上下箱联接螺栓通孔直径
d
13.5
上下箱联接螺栓沉头座直径
D
26
箱缘尺寸（扳手空间）
c
20
c
16
地脚螺栓直径
d
M20
地脚螺栓孔直径
d
25
地脚螺栓沉头座直径
D
48
底脚凸源尺寸（扳手空间）
L
32
L
30

项目
计算过程
备注

底脚螺栓数目
n
6
轴承盖螺钉直径
d
6和8
检验孔盖联接螺钉直径
d
M6
圆柱定位销直径
d
8
减速器中心高
H
190
轴承旁凸台半径
R
20
轴承端盖外径
D
82，92，125
轴承旁联接螺栓距离
S
+
箱体外壁至轴承座端面距离
K
50
轴承座孔长度
K+
58
大齿轮顶圆和箱体内壁间距离

10
齿轮端面和箱体内间距离

8

后 记
-第一期我们进行了这次机械设计课程设计。学期中我们零零碎散地进行了部分设计数据计算，但因为其它课程冲突，我们未能计算整理出系统、完整数据。在学期末，我们最终有充足时间进行数据设计计算。而且进行了减速器各个机构数据处理，系统地完成了整合。下一阶段任务便是数据校核，我们组经过一丝不苟校核后，元旦已经快到了，而我们任务却是要画出一张减速器装配工作图，还有一本电子版设计计算说明书。所以我们决定放弃元旦假期，完成课程设计。我们组经过同心协力合作，在假期结束前，最终圆满完成了任务。
在我们欢欣鼓舞时候，值得快乐当然有任务完成喜悦，可更多是我们要感谢韩旭东老师热情指导，使我们在设计过程中避免了部分无须要麻烦，和部分我们在首次设计中不可避免误区，让我们设计完成愈加顺利，使数据处理和各个部件设计数据正确度达成更高要求。尤其是在设计之外鼓舞我们不要放弃，谢谢你，韩老师！
在这里我们还要对自己表示部分祝福，在组长史寅及组员冯波，王冠强、王宏杰、王文斌、文波涛、赵志丹、王林共同努力下，我们顺利地完成了设计，感谢相互鼓舞，感谢团结力量！
在来临之际，我们给自己做了一份礼品，这份礼品足以成为我们学业骄傲，且是难忘奋斗时光。祝福大家新年愉快，和奥运一起激情澎湃！
编者
1月5号
