南林高速公路施工标准化实施方案.doc

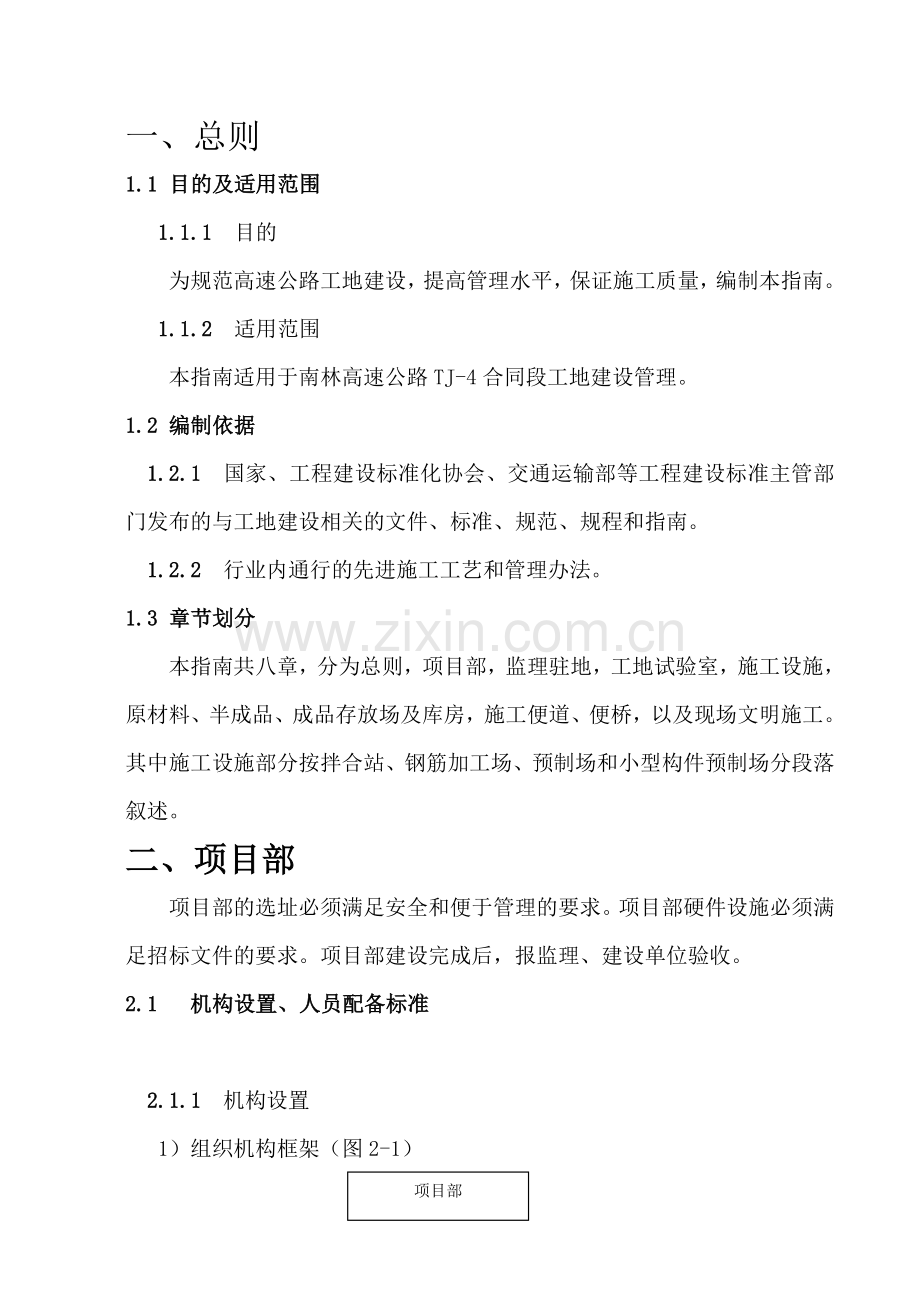

一、总则
1.1 目的及适用范围
1.1.1 目的
为规范高速公路工地建设，提高管理水平，保证施工质量，编制本指南。
1.1.2 适用范围
本指南适用于南林高速公路TJ-4合同段工地建设管理。
1.2 编制依据
1.2.1 国家、工程建设标准化协会、交通运输部等工程建设标准主管部门发布的与工地建设相关的文件、标准、规范、规程和指南。
1.2.2 行业内通行的先进施工工艺和管理办法。
1.3 章节划分
本指南共八章，分为总则，项目部，监理驻地，工地试验室，施工设施，原材料、半成品、成品存放场及库房，施工便道、便桥，以及现场文明施工。其中施工设施部分按拌合站、钢筋加工场、预制场和小型构件预制场分段落叙述。
二、项目部
项目部的选址必须满足安全和便于管理的要求。项目部硬件设施必须满足招标文件的要求。项目部建设完成后，报监理、建设单位验收。
2.1 机构设置、人员配备标准

2.1.1 机构设置
1）组织机构框架（图2-1）
项目部

工程管理部
安全环保部
物资设备部
计划合同部
综合办公室
试验室
质量检查部

施工队伍

图2-1 组织机构框架图
2）机构设置的原则和要求
（1）设置原则
项目部设置地点以方便工作为原则，设在建设项目现场。满足安全、质量施工要求。
（2）设置要求
①项目部一般应设置“五部二室”，即工程管理部、安全环保部、物资设备部、计划合同部、质量检查部、综合办公室和试验室。
②项目部成立管理小组，加强组织领导，强化过程控制，建立健全项目部管理体系、管理制度，落实责任。
2.1.2 人员配备
1）项目部人员配备的原则
项目部应根据投标承诺以及工程实际需要，配置项目部主要负责人、部室负责人及其他人员。
（1）项目部人员配备应根据投标时的文件，在基本配备的基础上，再根据工程规模、工程进展阶段，实行专业调配。
（2）根据人员管理培训要求，建立考核、培训、培养机制，在促进在岗工作人员技术业务素养提高的同时，加强企业文化建设，加强思想文化引导，加强廉政建设，加强团队的意识建设，创造“公正、和谐、团结、奋斗”的氛围，带动建设工作全面开展。
（3）中标通知书下达后，项目部主要负责人和负责前期工作的技术人员必须及时到位。项目部其他人员，在具备施工条件时必须全部到位。
2）项目部人员配备的要求
根据建设项目规模及投标承诺，按照交通运输部的有关规定，结合自身特点，配置满足现场施工需要的人员，至少应配备以下人员。
（1）项目部领导：项目经理1人，项目副经理最少2人（1人管生产、1人管外部协调，如项目部设党支部，对外协调副经理可由支部书记担任），总工1人。
（2）工程管理部：负责人1人，专业工程师和调度的配备满足现场施工管理的需要，但须保证专业齐全和调度24小时值班需要。
（3）安全环保部：负责人1人，专职安全员根据工程规模（5千万元规模配备1人，不足5千万元按5千万元计）和现场施工管理的需要配置。
（4）物资设备部：负责人1人，机械、电气工程师的配备满足现场施工管理的需要。
（5）计划合同部：负责人1人，造价工程师1人，财务2人，其余按工作需要配备。
（6）综合管理部：负责人1人，其余根据工作需要配备。
（7）工地试验室：按照《河南省公路水运工程工地试验室管理办法》规定，试验人员总数不少于4人；技术负责人应具有相关主那也中级以上职称，具备试验检测工程师执业资格；试验工程师不少于2人。
（8）农民工工资管理办公室：负责人1人，其余根据工作需要配备。
2.2 项目部建设
2.2.1 项目部选址
项目部选址由项目经理负责在进场前组织相关人员按照安全和管理的要求进行调查，确定选址方案后，报建设项目管理机构备案。
1）安全要求
（1）不受洪水、泥石流和台风威胁，避开塌方、落石、滑坡、危岩等地段。
（2）避开取土、弃土场地。
（3）避开高压线路及高大树木，与通信线路保持一定距离。
（4）必须离集中爆破区500m以上。
（5）项目办公生活区宜采用封闭式管理，应有固定的出入口，有条件时应设置大门。出入口应设置专职保卫人员，制订专门的管理制度。
（6）租赁地方房屋当项目部的，租赁的房屋必须符合安全要求，房屋面积必须达到办公要求。
（7）项目部要完善消防措施，配备必要的消防器材，每个功能区都必须配备不少于10个灭火器。
2）管理要求
（1）靠近现场，方便管理，不受施工干扰。
（2）交通便利，尽量靠近公路，缩短引入线。
（3）通信畅通，邮路便捷，满足建设单位办公自动化要求。
2.2.2 项目部硬件设施标准
施工单位应按照投标文件有关承诺，规范用房及场地建设。项目部驻地除了要有便利的交通条件、通电、通水、通电话外，条件允许的，应积极创造信息化办公管理条件。办公、生活用房应坚固、实用、美观、隔热通风，符合招投标文件及施工管理需要。办公用房面积和办公家俱应尽可能满足办公规范化的要求。
1）项目部办公区、生活区及车辆、机具停放区等应设置科学合理，区内场地及主要道路应做硬化处理，排水设施完善，庭院适当绿化，环境优美整洁。项目部公共场所应设置功能分区平面示意图及指路导向牌。项目部驻地房屋可采用活动板房等自建用房，也可租用沿线合适的单位或民用房屋，但必须坚固、安全、耐用，并满足工作要求。
2）办公区内一般应设项目经理室、各业务科室和资料室、中心试验室、会议室等，各科室门口应挂设名称牌。会议室内管理图表均应装裱上墙。管理图表应包括平面图、项目部组织机构框图、质量自检体系框图、安全管理体系框图、工程进度柱状图、工程管理曲线图、开展劳动立功竞赛活动有关图表、各项规章制度、工程总体目标、各部门职责、工作计划、晴雨表及管理人员考勤表。
3）生活用房一般应设：宿舍、食堂、浴室、厕所等，具备条件的可设文体活动室或活动场所。施工工区要为民工提供较好的工作和生活设施。办公区和生活区内均应配置必要的消防安全器具，建立安全、卫生管理制度，落实专人维护和保洁。
路基土建、路面工程项目部办公、生活用房建筑面积一般不宜少于1000㎡，场地占地面积不宜小于800㎡；其他附属工程项目部，用房建筑面积和场地占地面积应满足办公和生活需要。项目部硬件设施具体要求如下：
（1）“三室”要求：项目部为院落式，室外有停车场地（图B-1）和活动场所（图B-2），设置不小于60㎡的会议室、20㎡的资料室和140㎡的试验室。
（2）采用拼装式活动房的，搭建不宜超过两层，屋顶排水通畅；砖混结构墙体下部设0.5m高的墙裙，地面设散水，排水坡度不小于3%。周围有排水沟，保证不积水。
（3）办公区满足安全、卫生、通风、绿化（图B-3）等要求，屋顶采用“人字形”双面排水，砖混结构墙体下部设0.5m高的墙裙。
4）“五小”设施要求：
（1）宿舍
①项目部的宿舍要坚固、美观，房建净空高度不低于2.6m；门窗齐全，同时应设置可开启式窗户，保证通风；房顶尽量选用阻燃、防水材料，内墙抹灰刷白，地面硬化防潮湿。
②保证每人（可上下）单床，禁止设置通铺或采用钢管搭设上下铺；宿舍内床铺不得超过两层，使用面积确保单层铺不低于4㎡/人，双层铺不低于3㎡/人（图B-4）。
③生活用品应放置整齐，有条件的每人可设（排号）生活主那也组合柜，室内无私拉乱接电线的现象。
④宿舍内挂设治安、卫生、防火管理制度图表，夏季有消毒、防蚊虫叮咬措施，冬季有保暖和防煤气中毒措施。
⑤宿舍（有条件的单位，职工应统一床单被罩）内外环境应安全、卫生、清洁，室外设有标识的垃圾箱，由专人清扫。
（2）食堂（图B-5）
①面积按高峰人数的70%计算，人均1㎡，位置距厕所、垃圾等有害物质应不小于30m。净空高度不得低于2.8m，水泥硬化地面，保证不积水。锅台四周面、案板挨墙处贴白瓷砖，便于清洗。
②制订食堂卫生管理责任制度，具备卫生许可证。炊事员（包括工作人员）有健康证，工作时必须戴工作证，穿工作服。
③食堂应配备必要的排风设施和冷藏设施。燃气罐应单独设置存放间。存放间应通风良好，并严禁存放其他物品。炊具宜存放在封闭的橱柜内，并生熟分开。
④食堂内应设有防尘、蚊、蝇、鼠害设施，应设置隔离油池并及时清理。生活垃圾要装容器，有专人管理及时清运。厨房应有防火设施。
⑤必须保证供应符合标准的饮用水。高温季节应有防暑降温措施，如提供绿豆汤、茶水等。
（3）厕所
①必须分设男、女厕所，面积按现场平均人数设置，人均0.2㎡。
②必须是水冲式厕所，且保持清洁。大小便池内镶贴瓷砖，水泥硬化地面，设纱窗、纱门，采光良好（图B-6）。
③厕所应指定专人负责卫生工作，应定时进行清扫、冲刷、消毒，防止蚊蝇孽生，化粪池应及时清掏，要符合卫生要求。
（4）浴室
浴室面积按现场平均人数设置，人均0.07㎡.浴室应采用节水龙头，符合安全要求，让职工能按时洗浴（图B-7）。
（5）办公室、活动室
①办公室
a、条件允许的情况下，各部门办公室应隔开。房间净空高度应控制在2.6m以上，房顶选用阻燃材料，房建地面硬化，门窗齐全，通风、照明良好，墙面抹灰刷白。
b、办公场所必须将有关制度图表上墙，文件资料归档整齐。
c、室内必须将有关制度图表上墙，文件资料归档整齐。
②活动（学习）室（图B-8）
房间净空高度应控制在2.6m以上，房顶选用阻燃材料，房间地面硬化，门窗齐全，通风、照明良好，墙面抹灰刷白。室内具备活动（学习）条件，设施良好，应悬挂各项活动（学习）制度图表。
③会议室（图B-9）
a、会议室净空高度应控制在2.6m以上，房顶选用阻燃材料，房间地面硬化，门窗齐全，墙面抹灰刷白。
b、会议室一般情况下必须能够容纳30人同时开会且面积不小于60㎡，应设置两个门，门向外开启，保证发生危险时能及时疏散室内人员。
c、会议室要求通风、照明良好，海必须设有防暑降温设备。
d、会议室必须配备必要的会议桌和椅子，非整体性的会议桌要铺桌布。会议室还必须配备投影仪（图B-10）、话筒等常用会议设施和1㎡左右的写字板。
e、会议室内应悬挂组织机构图，安全、质量、环保保证体系图表，线路平、纵面缩图，工程形象进度图，项目管理方针和管理目标图表。各类图表宽度为1.2m，长度根据情况自定。
④档案资料室（图B-11）
a、档案资料室面积应不小于20㎡，净空高度应控制在2.6m以上，房顶选用阻燃材料，房间地面硬化，门窗齐全，墙面抹灰刷白。
b、所有档案资料宜保存在专用金属柜内，由专人负责收发。
c、档案资料室应能防潮、防火，照明、通风良好，并配备消防设备。
d、根据已批复的工程划分，编制档案卷内目录，设置相应档案盒及标签，并事先上架。
5）办公自动化要求：配备必要的信息化硬件，以满足施工信息收集、整理、传送的要求（图B-12）。
2.3 项目部标示标牌
2.3.1 驻地和施工场地标示标牌
在施工期间，施工企业应在项目部或工地的显著位置悬挂安全文明生产（图B-13）、质量管理、廉政建设等标牌标语。
1）驻地工程告示牌1块，标明工程名称、工程范围、建设单位、设计单位、质量安全监督单位、监理单位、施工达纳韦、项目经理、技术负责人、安全负责人等内容，且样式规范，设置在项目部驻地室外（图B-14）。
2）施工场地布置牌：采用电脑绘制，对施工现场的布置采用图示方式表达，注明位置、面积、功能（图B-15）。
3）安全生产操作规程牌：主要明确施工各工序的安全生产操作规程及有关安全注意事项。
4）廉政监督牌：主要明确施工廉政制度、廉政领导小组、廉政监督小组和廉政监督电话等（图B-16）。
5）各种标识牌按矩形定制，具体制作尺寸详见附录C。
2.3.2 各部室标示标牌
1）项目经理室：施工总体形象进度图、年度进度曲线和实际对比图、施工进度计划网络图、项目经理职责等（图B-17）。
2）工程技术部门：各个结构物的施工形象进度图（图B-18）、施工总体平面布置图及部门和人员职责等。
3）安全环保部门：安全保证体系、各级安全人员的岗位职责、危险源分布图等（图B-19、图B-20—）。
4）物资设备部门：材料物资的进货、检验、发放流程图（图B-21），设备管理的动态图（图B-22）等。
5）计划合同部门：计量形象进度图、年度计划进度曲线等。
6）其他部室在明显位置悬挂工作职责（图B-23）。
2.3.3 企业宣传和文明施工标示标牌
1）标段两端头或工程项目与临近交通干道、城市、村镇人群密集点的醒目位置各选几处位置建彩门，彩门为钢结构。
2）在项目部驻地和工地附近重要路口设置宣传栏（图B-24、图B-25）。
3）现场机械设备布置有序，必要时应悬挂安全操作规程，制作尺寸见附录C。
4）现场各种防火、防高空坠落、安全帽等安全标志牌按照国家有关规定统一制作，悬挂于工地醒目位置。
5）现场的周转材料、半成品材料的堆放，严格按照有关材料堆放的规定进行，并按照附录C分材料规格、计量单位、材料来源、炉号（批号）、质量状况进行标识。
4 工地试验室
一个标段（路基土建、路面土建、监理或检测单位）原则上设置一个工地试验室。试验室的选址必须满足安全和便于管理的要求，试验室硬件设施必须满足招标文件的要求。试验室建设完成后，报监理、建设单位验收。
4.1 机构设置、人员配备标准
4.1.1 机构设置
工地试验室应由项目业主委托（或招标）的试验检测单位或施工和监理单位所属的，并取得部质监总站或省级交通质监机构颁发的《公路工程试验检测机构综合乙级以上等级证书》的试验检测机构（以下简称母体试验室）在工程项目现场设立。母体试验室对工地试验室的试验检测工作负责。
工地试验室的名称统一为“母体试验室（全称）+××高速公路+标段号+工地试验室”。
1）标准组织机构框架（图4-1）

母体试验检测机构

工地试验室

会议室
办公室
标准养护室
沥青混合料室
沥青原材料室
样品室
力学室
集料室
土工室
水泥混凝土室
水泥室

图4-1 标准组织机构框架
2）机构设置的原则和要求
（1）试验室设置地点以方便工作为原则，宜设置在混凝土集中拌合场或预制场附近，其周边场所通道均应进行硬化（图B-26）。
（2）工地试验室开展的试验检测项目所需要的仪器设备必须符合标准规范使用要求。工地试验室应按规定对仪器设备进行校准和检定。对可自行校准的仪器或设备，工地试验室应配备符合量值溯源要求的专用计量器具，并编制切实可行的仪器设备自检自校规程。
（3）工地试验室应建立仪器设备管理档案和台帐，并做好使用和维护记录。
1.1.2 人员配备
1）工地试验室人员配备的原则
（1）工地试验室根据合同的约定合理配备试验检测人员。
（2）工地试验室主任和技术负责人必须持有部质监总站颁发的《试验检测工程师证书》，其他试验人员必须持有省级交通质监机构颁发的《试验检测员证书》。试验报告的签发和审核人员必须持有试验检测工程师证书。
（3）工地试验室所有试验人员的照片和资质等信息应贴在办公室或会议室的墙上。
2）试验室人员配备
根据建设项目规模和投标承诺，参考交通运输部的有关规定，结合自身特点，配置满足现场施工需要的人员，至少应配备：试验人员总数不小于4人；技术负责人具有相关专业中级以上职称，具备试验检测工程师执业资格；试验工程师不少于2人。
4.2 工地试验室建设
4.2.1 工地试验室选址
工地试验室选址由项目经理负责在进场前组织相关人员按照安全和管理要求进行调查，确定选址方案后，报建设项目管理机构备案。
1）安全要求
（1）不受洪水、泥石流和台风威胁，避开塌方、落石、滑坡、危岩等地段。
（2）避开取土、弃土场地。
（3）避开高压线路及高大树木，并与通信线路保持一定距离。
（4）必须离集中爆破区500m以上。
（5）办公生活区宜采用封闭式管理，应有固定的出入口，有条件时应设置大门。出入口应设置专职保卫人员，制订专门的管理制度。
（6）租赁地方房屋当试验室的，租赁的房屋必须符合安全要求，房屋的面积必须达到办公要求。
（7）工地试验室要完善消防措施，配备必要的消防器材，功能区都必须配备不少于10个灭火器。
2）管理要求
（1）靠近现场，方便管理，不受施工干扰。
（2）交通便利，尽量靠近公路，缩短引入线。
（3）通信畅通，邮路便捷，满足建设单位办公自动化要求。
4.2.2 工地试验室硬件设施标准
施工单位应按照投标文件有关承诺，规范用房及场地建设。试验室除了要有便利的交通条件、通电、通水、通电话外，条件允许的，应积极创造信息化办公管理条件。试验室用房建筑面积不少于200㎡，场地占地面积不宜小于60㎡.试验室房屋必须坚固、安全、耐用，并满足工作要求。
办公区和生活区内均应配置必要的消防安全器具，建立安全、卫生管理制度，落实专人维护和保洁。试验室硬件设施具体要求见表4-1.
表4-1 工地试验室各试验场所面积最低要求
功能区别
水泥室
水泥混凝土室
土工室
集料室
力学室
样品室
沥青原材料室
沥青混合料室
标准养护室
办公室
会议室
面积要求（㎡）
15
20
15
15
18
10
18
20
20
25
20
注：1、各功能区之间必须具有有效隔离措施，避免开展试验时相互干扰。
2、有温、湿度要求的功能区必须安装必要的温、湿度控制设备（图B-27、图B-28）。
3、工地试验室场所需做好必要的安全和环保措施。
1）做好检测室的合理布局。一般情况下试验室各室面积：力学室不小于18㎡，土工室不小于15㎡，水泥室不小于15㎡，养护室不小于20㎡且不宜采用活动板房，样品室不小于10㎡，水泥混凝土室不小于20㎡，集料室不小于15㎡，办公室不小于25㎡（图B-27、图B-28）。水泥室和标准养护室应分别配备温、湿度自动控制设备（图B-29）。
2）试验室工作环境应符合下列要求：
（1）水泥室温度控制在8-22℃，相对湿度大于50%（安装空调）；水泥养护箱温度控制在（20±1）℃，相对温度大于90%，养护水温度（20±1）℃，水泥使用专用水槽养护，将同一工作日制作的同品种水泥分别养护。
（2）混凝土、砂浆试件养护室温度控制在（20±1）℃，相对湿度大于95%。试件应放在支架上，间隔10-20mm，不得抽水直接冲淋。
（3）检测室的检测环境条件必须满足以下要求：
①恒温恒湿试验室有空调和除湿机。
②相邻区域的工作不相容时采取有效的隔离措施。
③检测过程中使用的消耗材料和物质的存储对环境条件有要去时，应有措施保证予以满足，避免材料和物质的损坏或变质
3）办公自动化要求：配备必要的信息化硬件，以满足施工信息收集、整理、传送的要求。
4.3 试验室标示标牌
1）应在试验室的醒目位置，悬挂授权委托岗位操作规试验人员公示试验人员职试验流程试验检测形象进度图等（图B-30）。
2）试验区有毒有害气体存放处所设置禁指令标志。
3）消防设施存放处所设置提示标志，废旧物品存放区设置明示标志。
4）试验规章制度及操作规程（试验室工作岗位责任制，试验检测工作程序，试验仪器设备操作规定，试验仪器的定期标定、保养、维修制度，试验室安全和卫生管理制度，试验资料管理的台账制度，标准养护室的管理检测制度，取样要求和样品管理制度，试验报告表格填写要求等）全部必须上墙。
5）各种标志牌按矩形定制，具体制作尺寸详见附录C。
4.4 其他注意事项
4.4.1 工地试验室的认定
1）工地试验室由施工单位项目部或监理单位现场机构向项目业主申请检查认定。项目业主应将工地试验室检查认定结果及时报备质量监督机构。
2）施工单位工地试验室申请材料需经监理单位现场机构初审后转报项目业主。项目业主委托（招标）的试验检测单监理单位工地试验室直接上报项目业主检查认定。
3）项目业主按照有关规定和合同文件有关约定内容对申请材料进行审查，完全符合后组织专业技术人员进行现场核实，并对试验检测人员惊醒必要的业务考核。
4）项目业主应对符合规定要求的工地试验室以文件形式予以认定。
5）经项目业主认定后的工地试验室才能开展试验检测工作。
6）试验室建设验收及过程检查控制见表A-4、表A-5。
4.4.2 试验与检测
1）工地试验室应当严格遵循独立、客观、及时、准确的工作原则，按照现行有效的国家或行业标准、规范和规程开展工地试验检测工作。
2）工地试验室开展的试验检测项目不得超出认定的项目及参数范围。对认定范围以外的试验检测项目及参数应经项目业主认可后委托具有相应资质的试验检测机构承担。
3）特殊材料的取样和送检工作，可由项目业主组织施工单位项目部和建立单位现场机构联合进行，并送到具有相应资质的试验检测机构进行检验。
4）工地试验室完成试验检测数量必须达到规定的频率要求。
5）工地试验室应实行留样制度及样品保存制度。对于水泥、沥青原材料、水泥混凝土试件等应按规定期限进行保存。
6）工地试验室的档案资料管理：
（1）工地试验室的报告和记录格式必须统一采用河南省地方标准《河南省公路工程试验检测报告规范》（DB35/T 520-2003）规定的格式。
（2）试验检测原始数据必须记录在统一印制的原始记录本上，原始记录统一用黑色水笔填写，要做到填写规范，字迹清晰。原始数据不得转抄或涂改。当记录或书写错误需更正时，应采用正确的“画改”方式，并在旁边填上正确数据，同时加盖刻有试验人员姓名的印章或签字。
（3）要建立完整的原材料进场检验、标准试验、现场抽样试验、工艺试验、验收试验、外委试验、检测不合格报告和试验检测报告汇总等台账。
（4）试验资料归档应分类明确、齐整有序、条目清晰。出具的各类试验报告、施工配料单等资料，应及时完成签认，规范归档。签字不齐全、记录或报告不完整的资料不得归档。
（5）工地试验室的档案资料应有专人负责管理。
（6）各种试验资料应记录完整，真实有效，严禁造假。
4.4.3 其他
1）工地试验室的仪器设备在中标30天内必须全部到位，45天内完成安装、调试、标定和临时资质申请。
2）工地试验室安装完成，需经地方计量认证部门对各类检测设备进行标定。完成自检、开始运作前，需经项目管理机构组织的专业验收并签署同意使用意见。
3）工地试验室应建立、健全各项工作制度和管理制度，如：试验检测工作程序，试验检测人员岗位责任制，仪器设备管理制度，档案资料管理制度，样品管理制度，安全、环保、卫生制度等。各项规章制度和主要设备的操作规程应上墙。
4）工地试验室应收集齐全部本工厂项目所需的现行有效的试验检测规范、规程和相关标准，并编辑目录清单。
5）工地试验室检验项目不得超过验收时提报的检验范围。对不能试验的项目，需委托第三方试验的，应选择项目管理机构认可的、有相应资质的试验机构。
6）试验人员应由由相应资格的人员担任，并根据工厂任务特点进行指责的合理划分。试验室所有从事试验工作的人员都必须持证上岗，并保持稳定，不得随意更换。定期组织试验室人员进行学习、培训、新规范宣贯等活动，并形成培训记录。
7）试验人员作业前应按设备的操作规程进行检查，作业中严格遵守劳动纪律，应当严格执行操作规程和有关的安全规章制度，并做好设备的使用、维护、保养记录。各类设备应定期标定检查。
8）试验品管理应符合下列要求：
（1）样品在检测后应予部分保留，以备复查核实。样品如遇意外损坏或丢失，应在原始记录中说明，并向试验负责人报告。
（2）应配备专门的样品间或样品柜（架）来储存样品。样品分类存放，标示清楚，做到账物一致。样品的储存环境安全，无腐蚀、无鼠害，防火、防盗措施齐全，温、湿度符合样品储存要求，卫生、清洁、干燥且通风良好。
（3）试验用有毒有害液体，应执行双人保管制度，严格按照规程操作。对要求在特定环境下储存的样品，应严格控制环境条件。易燃、易潮和有毒的危险样品隔离存放，做出明显标记。
9）文明施工应符合下列要求：
（1）试验废弃原材料回收或存放应符合环保要求。
（2）对电磁干扰、灰尘、震动、电源电压等严格控制，对发生较大噪声的检测项目采取隔离措施。
（3）试验室室内环境应保持整洁卫生，满足试验要求。
5 施工设施
5.1 拌和站
5.1.1 一般规定
1）施工单位签订合同后，应照“工厂化、集约化、专业化”的要求立即着手进行拌和站的选址与规划，一个月内明确拌和站设置规模及位置，并编写建设方案，内容包括位置、占地面积、功能区划分、场内道路布置、排水设施布置、水电设施设置及施工设备的型号、数量等。
2）每个路基土建合同段原则上只设置一座大型拌和站。对个别段落确因条件限制（如长隧道、跨大江大河、运输便道等）无法满足要求的，由施工单位提出书面申请报总监办初步审批，最终项目业主审批后，方可增设拌和站。
3）每个合同段所用于桥梁、隧道（不含初支喷射混凝土）、通道涵洞工程的混凝土必须进行集中拌和，自动计量，严禁在施工现场使用小型拌和设备生产混凝土。
4）规划方案经监理工程师审批后才能进行拌和站建设，并报项目业主备案。拌和站建设完成后，施工单位填写建设验收表（见表A-1）并报监理工程师办进行验收。对不符合要求的拌和站不允许进行生产，待整改并验收合格后才能开始生产。
5）拌和站必须保证在施工高峰期进行混凝土不间断供应。同时，混凝土拌和站应配备足够的混凝土搅拌车和混凝土泵送车，满足混凝土高峰作业的需要。
6）拌和站项目部直接进行建设及管理，不得分包、转包给其他单位或个人。
7）拌和站及工点、施工便道的修建要保证混凝土运输车等施工车辆在晴天和雨天都能顺畅通行。
8）拌和站建设应综合考虑施工生产情况，合理划分生活区、拌和作业区、材料计量区、材料库及运输车辆停放区等（图B-31）。拌和站的生活区应同其他区隔离开。场地进行硬化处理（图B-32）。
9）拌和站宜设置视频监控系统，生活区的建设参考项目部生活区建设。
10）生产、生活营地的消防、安全设施应齐全到位，并做好临时雨水、污水排放以及垃圾处理，以防止污染环境。工程交工后，除非另外有协议，承包人应自费恢复驻地原貌，并经监理验收合格。
5.1.2 场地建设
1）面积
（1）水泥混凝土拌和站的占地面积不少于10000m2；
（2）水稳拌和站的占地面积不少于15000 m2；
（3）沥青混凝土拌和站的占地面积不少于35000 m2。
2）场地处理
拌和站应根据工程实际情况布置（图B-33），宜采用封闭式管理，拌和站内宜设置工地实验室（图B-34）。
拌和站界应用砖砌围墙封闭，材料堆放区、拌和区、作业区应分开或隔离；场内地面应做 硬化处理。
（1）拌和站的所有场地必须进行混凝土硬化处理，必须使用不小于15cm厚片、碎石垫层，不小于10cm厚的C15混凝土硬化处理；拌和站的一般行车道路硬化。必须使用不小于15cm厚片、碎石垫层不小于15cm厚的C20混凝土进行混凝土硬化处理；大型作业区（如路面沥青拌和站）、重车行车道路硬化，必须使用不小于15cm厚片、碎石垫层、不小于20cm
厚的C20混凝土进行混凝土硬化处理。
（2）场地硬化按照四周低、中心高的原则进行，面层排水坡度不应小于1.5%，场地四周应设置排水沟，排水沟低面采用M7.5砂浆进行抹面，做到雨天场地不积水、不泥泞，晴天不扬尘。
（3）在场地外侧合适位置设置沉砂井及污水过滤池，严禁将站内生产废水直接排放（图B-35）。
3）库房
库房包括水泥、矿粉、外加剂库房（图B-36）。
（1）库房的面积按照1.5t/ m2的标准建设。
（2）承包人原则上应使用散装水泥，在不具备使用散装水泥的情况下使用袋装水泥，应建造库房存放。
（3）不同品种、不同批次、不同生产日期的水泥、矿粉、外加剂应分区堆放，并根据不同的检验状态和结果采用统一的材料标识牌进行标识；库房应设置进库门，确保水泥、矿粉、外加剂的正常循环使用。
（4）使用散装水泥、矿粉的拌和厂，要设水泥、矿粉储存罐，根据用量选定储存罐容量，配合电脑自动输出。
（5）库房外加剂的存放高度不应超过2.0m；不同批次、不同品种、不同生产日期的外加剂应分开存放，并根据不同的检验状态和结果采用统一的材料标识进行标识。
（6）库房原则上采用砖砌房屋，尽量靠近拌和机，库房内部采用水泥粉刷，地面采用C15混凝土进行硬化，然后利用方木或砖砌上塔5cm木板，使外加剂储存离地30cm。外加剂存放离四周墙30cm以上。
（7）库房内应建立详细的外加剂调拔台帐，使物资的使用具有一定的可追溯性。
4）堆料场
（1）原料的堆放应放符合下列要求：
①凡用于工程的砂石料应按配料要求，不同粒经、不同品种分仓存放，不得混堆或交叉堆放，并设置明显标志，分料仓应采用“37”墙砌筑2.0m高，采用石灰或水泥砂浆抹面，仓内地面设不小于4%的地面坡度，分料墙下部预留孔洞，严禁积水（图B-37）。
②应严格按照规定对现场材料进行标识，标识内容应包括材料名称、产地、规格型号、生产日期、出产批号、进场日期、检验状态、进场数量、使用单位等，并根据不同检验状态和结果采用统一的材料标识牌进行标识。
③料仓的容量应满足最大单批次连续施工的需要，并留有一定的余地；另外，还应满足运输车辆和装载车辆和装载机等作业要求。
④包括储存料斗在内的所有地材存放场地必须加设轻型钢结构顶棚，钢结构顶棚起拱线高度7m。
⑤所有集料分批验收合格的材料方可进场。
⑥夏季施工时，应有水降温设备，粗、细集料场应搭设遮阳棚等设施。
（2）用于路基土建工程的混凝土拌和用原材料的堆放还应符合下列要求：
①混凝土拌和采用强制式拌和机，配置8个集料仓（两个四仓式)，料仓之间隔板高度不小于50cm。
②C35以上混凝土用碎石应采用反击破设备生产的碎石。
（3）路面层用砂石等原材料的堆放还应符合下列要求：
①路面集料进场应分层堆放，并控制每层集料的堆垛高度。底部卸料按图5-1a）所示斜堆，顶部卸料按图5-1b）所示平堆。上料时，装载机应从底部按顺序竖直装料，减少集料离析。

图5-1 分层堆料
a）斜堆 ；b）平堆
②沥青结构层所用粗集料宜搭设遮雨棚，路面用细集料必须搭设遮雨棚。遮雨棚应采用钢筋结构，面积应满足工程需要。
5.1.3 拌和站的标示标牌
1）拌和站大门位置必须布置绘制详细的现场布置图，站内设置明显的标示牌。
（1）拌和站内醒目位置应设置工程告示牌、拌和站平面布置图、安全生产牌、消防保卫牌、管理人员名单及监督电话牌、文明施工牌等明示标志（图B-38）。
（2）拌和站出入口、拌和楼控制室应设置禁止、警告、指令标志。
2）拌和站配合比标识牌：
拌和机操作房前醒目位置应悬挂混凝土配比标识牌，标识牌采用镀锌铁皮制作，尺寸800mm×600mm（具体做法见附录C.3.15），油漆喷涂确保不退色，数字采用彩笔填写，字迹工整清晰。标识牌内容包括以下内容：混凝土设计与施工配合比（含外加剂），粗细集料的实测含水率及各种材料的每盘使用量等（图B-39）。
3）拌和站管理人员和作业人员应统一制服，挂牌上岗。
5.1.4 拌和站生产能力和规模
1）水泥混凝土拌和站生产能力
（1）所有拌和站必须达到两个四仓式自动计量标准（图B-40），粗集料按4.75-13.2mm、13.2-19mm、19mm-31.5mm三种粒级进行采集和掺配。若是梁片预制的专用拌和站，只可配备4.75-13.2mm、13.2-19mm两档料仓。
（2）拌和机性能应保持良好，单机生产能力应不低于90m3/h。
（3）拌和站使用之前，施工单位施工临时工程必须配备相应混凝土拌和设备。所有永久工程必须实现混凝土集中拌制。
（4)拌和站建设完成后，需根据拌和机的功率配备相应的备用发电机，确保拌和站有可靠的电源使用。
（5）拌和站的计量设备应通过当地政府计量部门标定后方可投入生产，使用过程中应不定期进行复检，确保计量准确。
2）水稳/沥青混凝土拌和站生产能力和规模
（1）水稳/沥青碎石拌和采用强制式拌和机，配置四个集料仓和一个水泥仓，料仓之间隔板高度不小于50cm，自动补水器加水，拌和机性能应保持良好，其能力不低于400t/h。
（2）沥青混合料采用间歇式拌和机拌和，配备计算机及打印设备，施工SMA路面时需要配置纤维添加装置。冷料仓的数量满足配合比需要，通常不宜少于5-6个，料仓之间隔板高度不小于50cm，拌和机性能应保持良好，其能力应符合投标时的承诺，并不低于240t/h。
（3）拌和楼的计量设备通过有关部门标定后方可投入生产，使用过程中应不定期进行复检，确保计量准确。
5.1.5 安全文明施工
站内各功能区必须在明显位置设有防火设施。每个功能区的灭火器不少于10个，每个功能区至少设置一个消防池并配备相应的灭火器材。
1）施工临时用电：
（1）应编制临时用电施工组织设计，确定电源进线、总配电箱、分配电箱的位置及线路定向，进行负荷计算，选择变压器容量和导线截面，制定安全用电技术措施和电气防火措施。经相关部门审核及技术负责人批准后实施。
（2）应严格按照施工用电专项组织设计与施工现场平面布置进行架设和管理电力线，动力和照明线必须分开架设。
（3）配电房（室）、变压器等固定电力设备均设安全防护屏障或网栅网栏，高度不低于2.5m，应设置明显的禁止、警告标志。
（4）施工现场临时用电应符合现行《施工现场临时用电安全技术规范》（JGJ46-2005）的规定。工程用电的电源中性点直接接地的220/380V低压电力系统，必须采用TN-S接零保护系统，并做到三级配电两级保护和“一机一箱一闸一漏”。
（5）电力作业人员必须持证上岗，按规定正确穿戴、使用劳动保护用品。
（6）配电箱内多路配电应有标记，配电箱应有门，有锁，有防雨措施，铁壳开关箱必须接地（图B-41）。所有电器设备必须完整，无破损，性能良好。必须使用安装带有触电保护器的插座。触电保护器应定期试验，确保性能可靠。严禁使用铜丝，铁丝等金属代替保险丝。严禁在一个开关上连接多台电动设备。
（7）夜间施工时，现场应设有满足施工安全要求的照明设施。
2）文明施工
（1）根据场地条件合理设置废水沉淀池和洗车池，布设排水系统，设置明显标志。
（2）地面应定期洒水，对粉尘源进行覆盖遮挡。
（3）每次混凝土搅和作业完成后，及时清洗机具，清理现场，做到场地整洁。
（4）临近居民区施工产生的噪音不应大于现行《建筑施工场界噪音限值》（GB12523-1990）的规定，否则应进行监控。
（5）应根据需要设置机动车辆，设备冲洗设施，排水沟及沉淀池，施工污水处理达标后方可排入市政污水管网或河流。
（6）施工机械设备产生的废水，废油及生活污水不得直接排入河流、湖泊或其他水域中，也不得排入饮用水附近的土地中。
（7）水泥、粉煤灰等材料进料时，要注意材料灌顶的密封性能。当粉尘较大时，应暂时停止上料，待处理完后方可继续。
（8）定期，专人进行搅和站的清理和打扫，
