电压互感器误差现场检验作业指导书

编码：

二○一○年十月

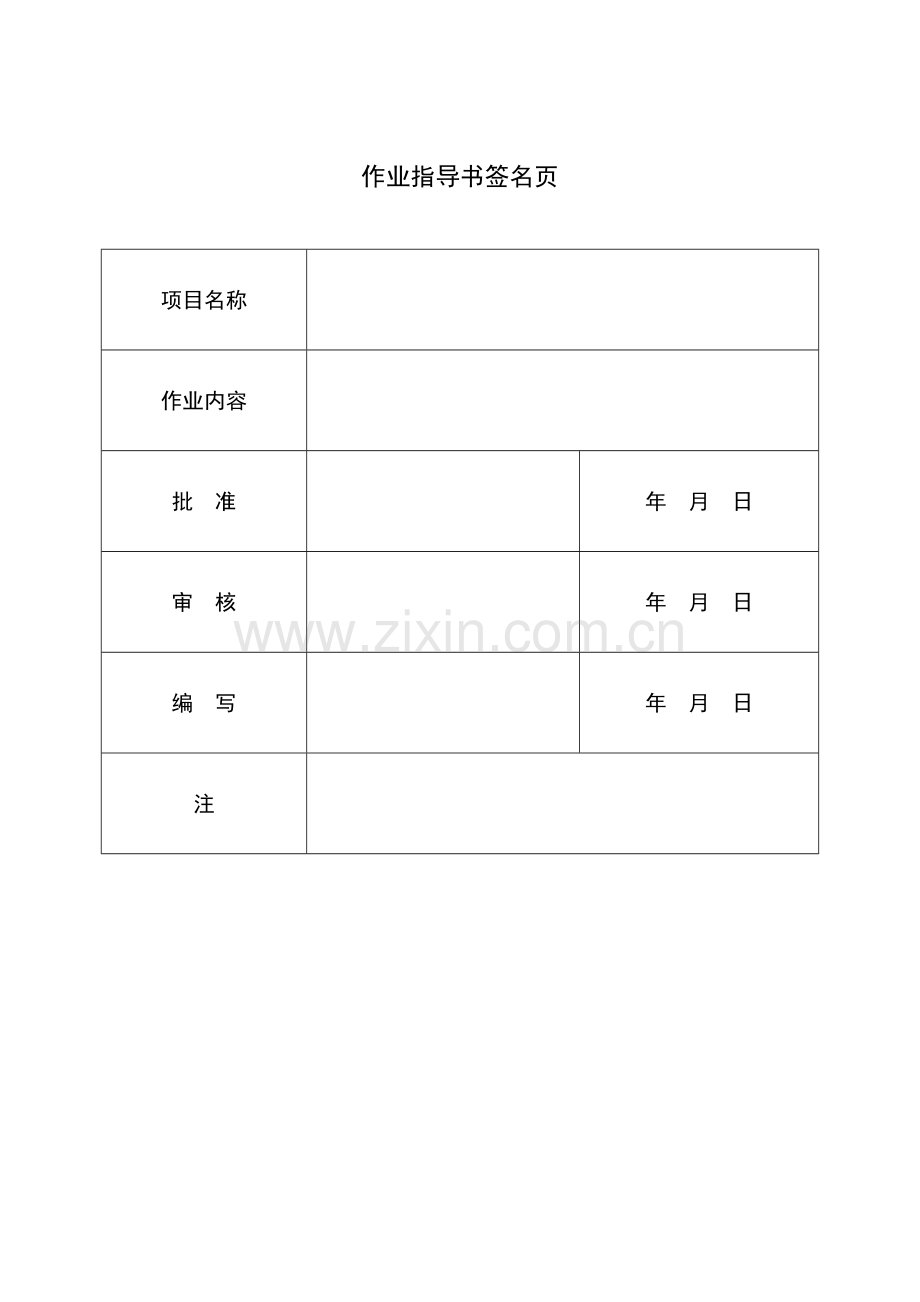

作业指导书签名页

项目名称

作业内容

批 准

年 月 日
审 核

年 月 日
编 写

年 月 日
注

目 录

1.适用范围 1
2. 编写依据 1
3. 作业流程 2
4. 安全风险辨析与预控 3
5. 作业准备 4
5.1 人员配备 4
5.2 主要工器具及仪器仪表配置 4
6．作业方法 4
6.1作业准备 4
6.2 作业方法 5
7 质量控制措施及检验标准 7
7.1质量控制措施 7
7．2质量控制表单 7
7．3检验标准 7

1.适用范围
本作业指导书适用于南方电网公司范围内新装设及运行中的计量用电压互感器（或电压互感器计量绕组）误差的现场检验。

2. 编写依据
表2-1 引用标准及规范名称
序号
标准及规范名称
颁发机构
1
JJG1021《电力互感器》
国家质量监督检验检疫总局
2
JJG314《测量用电压互感器》
国家技术监督局
3
DL408 《电业安全工作规程》（发电厂和变电所电气部分）
中华人民共和国能源部
4
Q/CSG1004 《电气工作票技术规范（发电、变电部分）》
中国南方电网公司

3. 作业流程
(1) 作业（工序）流程图
开 始
办理工作票
数据处理
是否需要办理工作票？
结 束
是
否
是
测试报告审批、存档
外观检查
一、二次线连接
绕组极性检查
误差测试
误差是否合格？
查找原因
是否全部测试完毕？
更换下一只被试
清理现场
是否已办理工作票？
结束工作票
否
否
是或复测后仍不合格
是
否

图3－1 作业流程图

4. 安全风险辨析与预控
工作前安全风险辨析及措施见表4-1。

表4-1工作前安全风险辨析及措施表
序号
危险点
预控措施
检查结果
1
有走错间隔误碰其他设备的危险性
在工作区范围设立安全围栏并悬挂标示牌。

2
安装试验设备时，有吊物脱钩伤人的危险性。
1）使用合格的吊车，由持证司机驾驶。
2）使用合格的起吊工具。
3）起吊过程派专人指挥、监护。
4）起重机吊臂下禁止站人。

3
接一次和二次线时为高空作业
1）工作人员应佩戴安全带、安全帽和工作鞋。
2）工作前，工作人员应明确工作位置，并确定安全的爬高路线。
3）若需要，应有专人负责爬高人员的防护工作。

4
感应电
1）在工作现场，应设置可靠的地线，并将相关的设备的外壳与地线可靠连接。
2）被试电压互感器非测试二次绕组的低端应可靠接地。
3）在测试时，在调压器复零并停止加压后，应及时挂设地线。
4）工作人员在接线和触摸设备时，应戴棉质手套。

5
进行高压试验时存在高压电伤人或损坏设备的危险性
1）试验时带电的设备与人员及周边设备（物体）应有足够的安全距离。
2）在带电设备周围装设安全围栏，并派人看守以防误入。

6
二次回路短路
接线时认真核对，必要时应查看图纸。

7
恢复电压互感器的二次回路接线时有可能发生错误
1）拆除电压互感器的二次回路接线时要做好记录。
2）恢复时必须认真检查核对。

请您认真检查并签名确认，您的签名意味着将承担相应的安全质量责任

施工单位检查人： 监理单位检查人：
日期： 日期：

注：检查结果：   ：未检查 ×：检查不合格 √ ： 检查合格 / ： 无此项

5. 作业准备
5.1 人员配备
工序名称
建议工作人数
负责人数
监护人数
检验前准备
2
1
——
检验过程
3~5
1
1
检验数据处理
1
1
——
注:作业人数根据具体工程量规模配备。

5.2 主要工器具及仪器仪表配置
序号
名 称
等 级
单 位
数 量
备 注
1
标准电压互感器
0.05级及以上
台
1
台数可视需要增加
2
电压升压装置

套（台）
1
台数可视需要增加
3
调压器

台
1

4
电压负荷箱
3
台
3
台数可视二次绕组数增减
5
互感器校验仪
2
台
2
其中一台备用
6
一次连接线

卷
1
截面1.5mm2及以上的裸铜线
7
二次连接线

组
1
截面1.5mm2及以上的绝缘导线
8
接地线

卷
1
截面6mm2以上
9
电源线

卷
1
截面6mm2以上
10
万用表
3
个
1

11
接地杆

根
1

12
伸缩绝缘杆

根
1~2
挂接一次导线用，可视需要定
13
绝缘人字梯

把
1~2
视需要定
14
工具箱

个
1
内装常用工具
注: 主要工器具及仪器仪表根据具体工程量规模配备。

6．作业方法
6.1作业准备
6.1.1 明确作业内容外观检查，绕组的极性检查，计量绕组的误差检验。
6.1.2外观检查，如有下列缺陷之一者，需修复后方予检验。
（1） 外观损伤，绝缘套管不清洁。对油浸式，油标指示位置不合乎规定；对环氧树脂式，有裂痕。
（2） 铭牌及必要的标志不完整（包括技术参数、极性标志、额定绝缘水平、互感器型号、出厂序号、制造年月、准确度等级等）。
（3） 接线端钮缺少、损坏或无标记。
6.1.3明确试验接线
用比较法进行电压互感器误差测试。本作业指导书给出两种单相电压互感器误差测试的典型原理接线。使用其他原理接线请参照设备使用说明书或相关规程。
测试电磁式电压互感器时，可使用电磁式升压器或现场的其他相被试电压互感器反充作为升压器。测试电容式电压互感器时，应使用谐振升压装置。测试GIS组合电器中的电磁式电压互感器时，应使用外加的升压器进行升压。
（1） 测试电磁式电压互感器误差的原理接线见图6-1。

图6-1：测试电磁式电压互感器误差的原理接线图
图中：Ty——调压器；Ts——升压器；PTo——标准电压互感器；PTx——被试电压互感器
Y1、Y2、Y3——电压负荷箱

（2） 测试电容式电压互感器误差的原理接线见图6-2。

图6-2：测试电容式电压互感器误差的原理接线图
图中：Ty——调压器；Ts——谐振升压器；PTo——标准电压互感器；PTx——被试电压互感器
Y1、Y2、Y3——电压负荷箱
6.2 作业方法
6.2.1一次试验线的连接
按所使用的原理接线图连接一次试验导线。
（1） 高压引线推荐使用直径1.5~2.5mm2软铜裸线，35kV及以下的电压等级可使用硬铜线。
（2） GIS组合电器的电压互感器从出线套管上连接一次导线。
（3） 试品顶部到高压架空线的高压引线必须拆除，折除时必须用专用接地线把架空线接地。折除后的架空线用绝缘绳紧固，与试品的距离：500kV等级不小于2米；220kV等级不小于1米；1l0kV等级不小于0.5米。
（4） 对线路电压互感器测试时，允许带避雷器和阻波器升压，应把避雷器低端接地。
（5） 对母线电压互感器测试时，应断开电压互感器隔离刀闸。
（6） 应将电压互感器高压侧可靠接地后，方可接触一次高压线。
（7） GIS组合电器的试验时，应注意绝缘隔离（可使用用环氧树脂板等绝缘板）和挂接地线。
（8） 用于载波通讯的电容式电压互感器，试验时应短接载波接入端子，合上载波短路刀闸，没有刀闸时可用导线短接载波保护球隙。
6.2.2 二次试验线的连接
（1） 打开被试电压互感器底座上的接线盒，拆下计量绕组及其它绕组的二次引线，并作相应的标记和绝缘措施（防止接地短路和恢复接线时接错）。
（2） 按所使用的原理接线图连接二次试验导线。应注意以下事项：
a） 误差测量回路导线必须专用。
b） 误差测量回路的二次导线必须用螺丝连接，不得用接线夹连接。
c） 连接被试绕组的测量回路导线和电压负荷箱回路导线应相互独立，在被试绕组的二次端子处并联，不得共用回路导线，以免带来附加误差。
d） 每一个绕组只允许有一个接地点，被试绕组应在校验仪处接地。
6.2.3绕组的极性检查。
用互感器校验仪进行极性检查。当按规定的标记接好试验线通电时，如发现校验仪的极性指示器动作而又排除是由于变比接错、误差过大等因素所致，则可确认被试与标准电压互感器的极性相反（标准电压互感器的极性为减极性）。
6.2.4误差测量
（1） 将互感器校验仪置于电压互感器误差测量档。平稳地升起一次电压至额定值20%左右，读取校验仪读数。如未发现异常，升压到最大测量电压点，然后降到零准备正式测量。如有异常，应排除后再测试。
（2） 在额定负荷点测量电压额定百分数80%、100%、115%点（500kV为110%）的误差。（额定负荷点是指除剩余绕组外的其余绕组均带额定二次负荷。）
（3） 在下限负荷点测量电压百分数80%、100%点的误差。（下限负荷点是指被试绕组接2.5VA，其余绕组负荷为零。）
（4） 误差测量点可根据实际情况和要求增减。
（5） 测试过程中按规定的格式和要求做好原始记录，原始记录填写应用签字笔或钢笔书写，不得任意修改。原始记录表格（参考）见附录A。
6.2 .5检验结束
（1） 试验完毕，拆除一、二次试验接线。
（2） 恢复被测电压互感器接线并检查核对。
（3） 收拾试验设备，清理现场，试验人员撤离工作现场。
6.2.6检验结果的处理
计量用电压互感器（或电压互感器的计量绕组）的准确度等级为0.2级，其允许误差见表6-1。判断被试电压互感器的误差是否合格，应以修约后的数据为准。误差的修约间隔见表6-2。
表6-1 电压互感器基本误差限值
准确等级
UP/Un（%）
80
100
115（110）注
0.2
比值差（±%）
0.2
0.2
0.2
相位差（±′）
10
10
10
注：500kV为110%

表6-2 误差数据修约间隔
准确等级
比值差
相位差
0.2
0.02
1

7 质量控制措施及检验标准
7.1质量控制措施
对计量用的电压互感器或电压互感器的计量绕组，误差测量时读取的比值差保留到0.001%, 相位差保留到0.01′。判断被试的电压互感器是否合格，应该看其在额定负载和下限负载时的误差是否符合表6-1的要求。
对测量中误差超过表6-1的要求，但不超过1.5倍时，应该进行复测。

7．2质量控制表单
WHS控制点见下表。
质量控制表
序号
控制点
控制方式
W
H
S
1
试验参数确定

●
2
登高作业
●

3
起吊设备
●

4
试验接线
●

5
安全距离确认

●

6
试验监护确认

●

7
试验结果分析

●

8
工序验收

●

7．3检验标准
电压互感器误差现场检验应遵循《JJG1021-2007 电力互感器》的要求进行。
