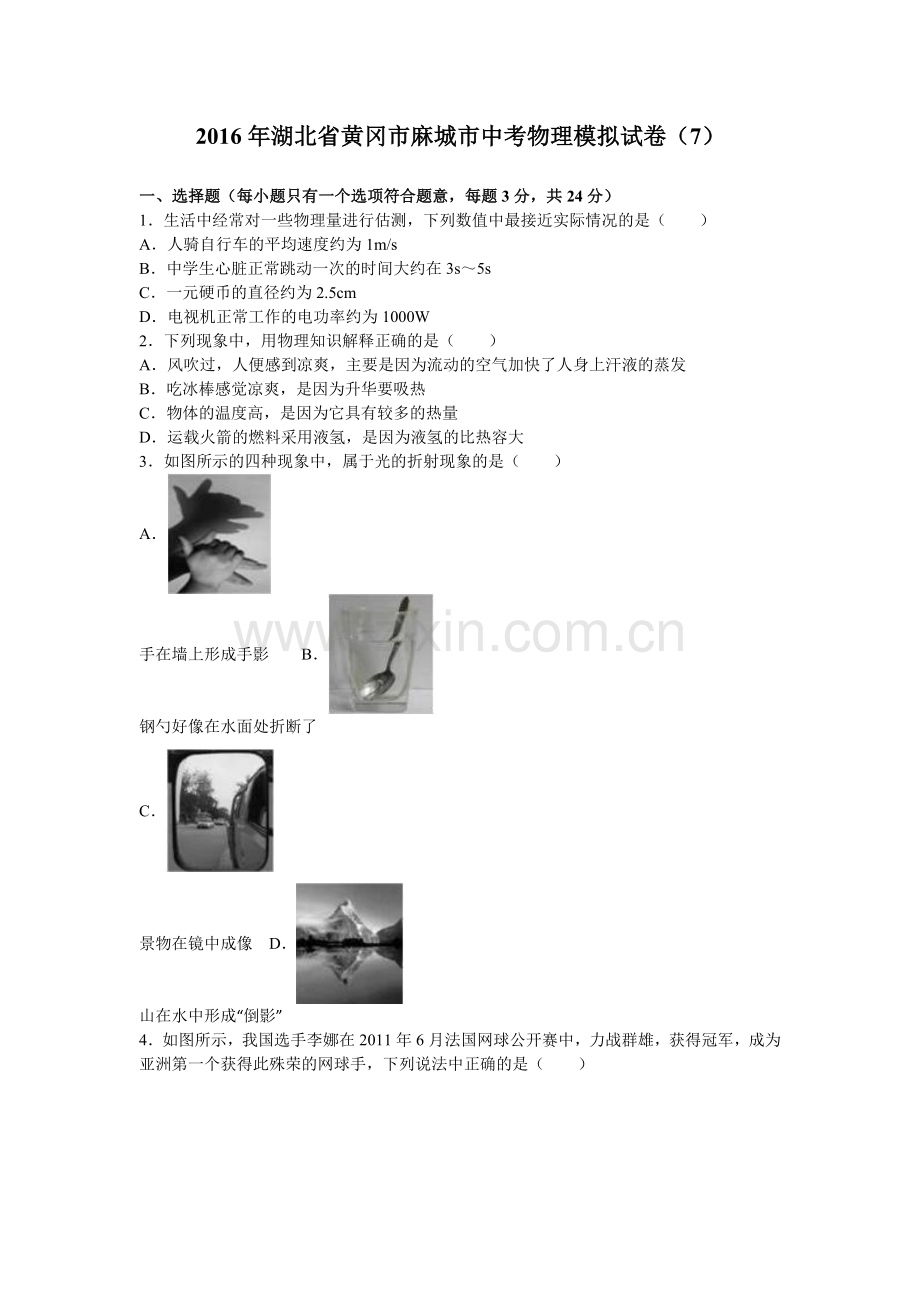

2016年湖北省黄冈市麻城市中考物理模拟试卷（7）

一、选择题（每小题只有一个选项符合题意，每题3分，共24分）
1．生活中经常对一些物理量进行估测，下列数值中最接近实际情况的是（　　）
A．人骑自行车的平均速度约为1m/s
B．中学生心脏正常跳动一次的时间大约在3s～5s
C．一元硬币的直径约为2.5cm
D．电视机正常工作的电功率约为1000W
2．下列现象中，用物理知识解释正确的是（　　）
A．风吹过，人便感到凉爽，主要是因为流动的空气加快了人身上汗液的蒸发
B．吃冰棒感觉凉爽，是因为升华要吸热
C．物体的温度高，是因为它具有较多的热量
D．运载火箭的燃料采用液氢，是因为液氢的比热容大
3．如图所示的四种现象中，属于光的折射现象的是（　　）
A．
手在墙上形成手影 B．
钢勺好像在水面处折断了
C．
景物在镜中成像 D．
山在水中形成“倒影”
4．如图所示，我国选手李娜在2011年6月法国网球公开赛中，力战群雄，获得冠军，成为亚洲第一个获得此殊荣的网球手，下列说法中正确的是（　　）

A．网球在空中飞行的速度越大，它受到的力就越大
B．网球能在空中继续飞行是因为受到惯性的作用
C．网球飞来撞击李娜的球拍时，弹性势能转化为动能
D．她挥拍奋力扣杀的过程体现了力可以改变网球的运动状态
5．如图所示是一种中性墨水笔的笔芯．下列说法中不合理的是（　　）

A．使用水笔时，笔中的墨水与油在大气压的作用下向笔尖流动
B．笔尾的油能防止墨水的蒸发
C．橡皮帽对笔尖有保护作用
D．使用水笔时，笔尖上装有滚珠是为了增大摩擦
6．以下与物态变化相关的说法正确的是（　　）
A．衣柜里放樟脑片，利用了汽化
B．气温低于水银熔点的地方，不能使用水银温度计
C．北方的冬天，在菜窖里放几桶水，是为了利用水的汽化吸热
D．电冰箱使用的制冷物质工作时，在冷冻室要液化，在冷凝器要汽化
7．如图所示，条形磁铁置于水平桌面上，电磁铁的右端固定，闭合开关，当滑动变阻器滑片P向右移动时，条形磁铁仍保持静止，在此过程中，条形磁铁受到的摩擦力的方向和大小是（　　）

A．方向向左，逐渐增大 B．方向向右，逐渐增大
C．方向向左，逐渐减小 D．方向向右，逐渐减小
8．光敏电阻的特点是有光照射它时阻值变小．如图所示是某小区门口利用光敏电阻设计的行人监控装置，R1为光敏电阻，R2为滑动变阻器，A、B间接监控装置．则（　　）

A．当有人通过通道而遮蔽光线时，A、B间电压降低
B．当有人通过通道而遮蔽光线时，通过R1的电流变大
C．当仅增大R2连入电路中的阻值时，通过R1的电流变大
D．当仅增大R2连入电路中的阻值时，可降低A、B间的电压

二、填空与作图：共14分
9．如图1所示是苹果公司于2011年10月推出的iphone 4s手机，深受消费者青睐．该手机是一款具有摄像、蓝牙功能的手机，可通过摄像头拍照片或通过蓝牙近距离传输和接收图片、音乐、视频等信息．摄像头的镜头相当于一个　　 镜，图2中甲、乙是用这款手机先后拍下同一小车的两张照片（设摄像头焦距不变），拍摄第二张比拍摄第一张摄像头离小车　　（远/近）些．手机蓝牙是利用　　 来传递信息．

10．为了促进广大中小学生身体素质的提高，我国推行了“学生饮用奶计划”．如图所示是一种学生饮用奶，它的净含量为200mL，若它的密度为1.25×103kg/m3，比热容为4.0×103J/（kg•℃），冬天饮用时把它从10℃加热到40℃需要吸收　　J的热量．加热后的牛奶散发出浓浓的香味，这是因为热牛奶温度高，牛奶分子的　　剧烈；学生在饮用过程中，剩余牛奶的　　保持不变（选填物理特征）．

11．一种电工工具由一个小灯泡L和一个定值电阻R并联而成，通过L、R的电流跟其两端电压的关系如图所示．由图可知灯泡的阻值是变化的，原因是　　；
当把这个电工工具接在电压为2V的电源两端，则并联电路的总电阻是　　Ω，此时电路消耗的总功率是　　W．

12．如图所示，小刚站在高台上通过滑轮组先后竖直向上匀速提升物体A和物体B．假设在拉绳子的过程中，小刚对绳子的拉力与对高台的压力始终在同一直线上，不计绳重和摩擦．已知小刚的质量为50kg，物体A的质量为54kg，物体B的质量为84kg，动滑轮的质量为6kg．当提升物体A时，滑轮组的机械效率为　　，此时小刚对高台的压力是　　N；当提升物体B时，小刚拉力做功的功率为180W，则物体B上升的速度为　　m/s．（g取10N/kg）

13．自行车是一种人们常用的、简便无污染的交通工具．仔细观察自行车的构造（图），想想你的使用过程，结合所学有关知识，请提出一个与简单机械知识有关的问题，并针对提出的问题作出简要的回答．
问题：　　？
回答：　　．

三、实验与探究（3分+4+7分+7分=21分）．
14．如图所示，图中物体的长度是　　cm，温度计示数为　　℃，此时电能表的示数为　　kW•h．

15．中考物理实验考查时，某同学测量不规则小石块密度，实验过程如下：
A．用细线将石块拴好，轻轻放入量筒内的水中，测出水和石块的总体积V1．
B．计算石块的密度．
C．往量筒中倒入适量的水，测出水的体积V2．
D．用天平称出小石块的质量m．
（1）按正确的实验过程帮助小明排列实验序号　　．
（2）测量小石块质量时，当右盘有20g、5g的砝码各1个，游码的位置如图甲所示，天平平衡，石块的质量为　　g．
（3）用细绳系住石块放入盛有48ml水的量筒中，水面到达的位置如图乙所示，石块的体积是　　cm3，密度为　　kg/m3．

16．下列甲图是某实验小组探究小灯泡功率所用的器材，已知小灯泡的额定电压为2.5V．

①请你用笔画线代替导线，将甲图实物连接完整．要求：滑动变阻器的滑片向右移动时小灯泡亮度变亮，连线不能交叉．
②电路中使用滑动变阻器的目的是　　．
③该组同学连接好电路，将滑片P移到　　端（选填A或B），并用开关试触，检查无误后，闭合开关，并调节滑片P，虽然两表示数能够发生变化，但发现灯泡电压无法降低到2.5V，其原因可能是　　．
④解决问题后，在实验过程中记录同学不小心漏填了一个电压的数据如图乙所示，请你读出该电压值填入表中的空格处．
实验次数
电压/V
电流/A
1
3.0
0.28
2
2.5
0.25
3

0.18
⑤从表中数据可算出该灯泡的额定功率是　　W．
⑥细心的同学观察表中的数据发现，虽然是同一灯泡，但灯泡中的电流与其两端的电压并不成正比，请你分析其原因是　　．
17．磁铁具有吸引铁、钴、镍等物质的性质，小蕊和小昌同学想探究磁体对铁钉的吸引力的大小与放入它们之间物体的哪些因素有关，请你参与探究并解决一些问题．
（1）如图，保持磁体和纸片间的距离一定，在纸片上放入不同的物体时，通过比较纸片下面能吸附的铁钉数量，显示磁体对铁钉吸引力的大小．
铁钉的放置有图中的甲、乙两种方法，依据　　的原理，铁钉在磁场中某点受到的吸引力等于它的重力，应选择图中　　的方法．
（2）选择正确的方法后，他们在纸片上分别放入形状、面积和厚度相同，材料不同的铁板、铝板等，观察能吸引的铁钉个数，多次实验后将数据记录在下表中．
磁体与纸片之间放入的物体
不放物体
铁板
镍板
铝板
陶瓷板
玻璃板
塑料板
吸引铁钉数量/个
4
1
1
3
3
3
3
①分析数据，可以得出，在其它条件相同时，放入铁板或镍板，吸引铁钉的数量较少，说明铁板和镍板对吸引力的影响　　，即对磁性屏蔽效果明显．
②铁、镍、铝都是导体，而铝对磁性屏蔽效果不明显，原因可能是　　．
③铝是导体，陶瓷、玻璃和塑料是绝缘体，从表中数据知道，它们对吸引力影响效果相同．据此，你提出一个值得探究的问题：　　
（3）他们在纸片上分别放入形状和　　相同、面积不同的铁板．发现铁板面积越大，吸住的铁钉数量越少．
（4）日常生活中，磁卡常受外界磁场影响出现消磁现象．请你根据含有铁、镍的物体对磁性屏蔽效果明显的性质，再写出一种保护磁卡磁性的方法：　　．

四、应用与创新
18．小华家要购买一台即热式电热水器（俗称“过水热”），替换原来的箱式电热水器，它能使水温在数秒内就达到适宜温度．
（1）这种“过水热”的铭牌上注明：“220V、6000W”．当它正常工作时，通过它的电流是多少？
（2）鸡西市生活用电的电费为0.5元/kW•h，当地澡票价格是4元，如果他使用这种“过水热”洗澡，每次累计通电时间是10分钟．请你计算一下，他每次洗澡可节省多少元？（用水发生的费用按0.1元计算）
（3）因为“过水热”工作环境潮湿且功率大，那么在安装、使用过程中，应当注意什么呢？
（已知他家的空气开关上标有的最大额定电流是20A）
（4）最近，小华发现许多邻居在使用“太阳能”热水器．如果你是小华，那么，你是选择“太阳能”呢，还是选择“过水热”呢？说出选择的依据．
19．一天，小明妈妈要用电吹风机时，发现家里的电吹风只能吹冷风不能吹热风，经检查，原来是机内的电热丝已经烧坏了，小明想用一根阻值相同的电热丝来替换，为此：
（1）他从铭牌上查到，该电吹风机的额定功率为P额=600W，并观察了电吹风机的内部电路结构（如图），终于明白了：旋转式开关的触片为扇形，当拨到某一档位时，可以同时与两个触点接触，于是当开关放在“冷”时，就是把　　连入电路；当开关放到“热”时，就是把　　连入电路．
（2）小明关掉家中所有电器，只打开电吹风机，并观察家中的电能表，发现在2min内转盘转了20转，结合电能表铭牌上的“3000R/kW•h”字样，求吹风机吹冷风时的功率P电风．
（3）在上述基础上，小明算出了应选配的电热丝的阻值R，成功地修复了电吹风机．小明怎样计算电热丝的电阻的呢？请你写出计算电热丝阻值的过程．

20．小成同学在做“探究平面镜成像特点”的实验时，在竖立的玻璃板前5cm处放一支蜡烛A，小成发现在玻璃板的后面出现蜡烛的像，他再取一段未点燃的同样的蜡烛B放在像处，发现该蜡烛与蜡烛A的像完全重合；如图所示．
（1）实验中，小成同学用左手将蜡烛A点燃，发现玻璃板中的“自己”是用　　（填“左”或“右”）手点燃蜡烛的．点燃后，烛焰高8cm，则B蜡烛的“烛焰”高　　cm；
（2）为了使像看起来更清晰，小成最好在　　的环境中进行 （选填“较亮”或“较暗”）；
（3）小成在B蜡烛的烛焰上放一根火柴，火柴　　（选填“可能”或“不可能”）被点燃；
（4）小成以5cm/s的速度匀速将A蜡烛远离玻璃板2s时，B蜡烛应与A相距　　cm才可能与A的像完全重合．

2016年湖北省黄冈市麻城市中考物理模拟试卷（7）
参考答案与试题解析

一、选择题（每小题只有一个选项符合题意，每题3分，共24分）
1．生活中经常对一些物理量进行估测，下列数值中最接近实际情况的是（　　）
A．人骑自行车的平均速度约为1m/s
B．中学生心脏正常跳动一次的时间大约在3s～5s
C．一元硬币的直径约为2.5cm
D．电视机正常工作的电功率约为1000W
【考点】长度的估测；时间的估测；速度与物体运动；电功率．
【分析】不同物理量的估算，有的需要凭借生活经验，有的需要简单的计算，有的要进行单位的换算，最后判断最符合实际的是哪一个．
【解答】解：A、人骑自行车的平均速度约为5m/s，1m/s不符合实际；
B、中学生心脏正常跳动一次的时间约为=0.8s，3s～5s不符合实际；
C、一元硬币的直径约为2.5cm，符合实际；
D、电视机正常工作的电功率约为130W，1000W不符合实际．
故选C．

2．下列现象中，用物理知识解释正确的是（　　）
A．风吹过，人便感到凉爽，主要是因为流动的空气加快了人身上汗液的蒸发
B．吃冰棒感觉凉爽，是因为升华要吸热
C．物体的温度高，是因为它具有较多的热量
D．运载火箭的燃料采用液氢，是因为液氢的比热容大
【考点】影响蒸发快慢的因素．
【分析】要解答本题需掌握：①加快空气流动可加快蒸发，蒸发吸热；
②冰棒熔化吸热，所以吃冰棒感觉凉爽；
③热量是传递过程中能量改变的多少，与物体温度的高度无关；
④液态氢的热值大，密度小，所以用它做燃料．
【解答】解：A、风吹过，加快了空气流动，加快了汗液蒸发，蒸发吸热；故A正确
B、吃冰棒感觉凉爽，是因为熔化吸热，而不是升华．故B错误．
C、物体的温度高可能是吸收了热量，但不能说是具有较多的热量，热量是热传递过程中能量改变的多少．故C错误．
D、运载火箭的燃料采用液氢，是因为液氢的热值大，密度小，而和它的比热容无关．
故选A．

3．如图所示的四种现象中，属于光的折射现象的是（　　）
A．
手在墙上形成手影 B．
钢勺好像在水面处折断了
C．
景物在镜中成像 D．
山在水中形成“倒影”
【考点】光的折射现象及其应用．
【分析】（1）光在同一均匀介质中沿直线传播．光沿直线传播的实例有：小孔成像、激光准直、影子、日食和月食等；
（2）光照在不同介质面上时，会发生反射现象，平面镜成像就是具体应用；
（3）光从一种介质斜射入另一种介质时，光的传播方向就会发生偏转，即光的折射现象，凸透镜成像就是具体应用；
【解答】解：A、手在墙上形成手影，是因为光在同一均匀介质中沿直线传播．故本选项不符合题意；
B、根据光的折射，当光从空气斜射入水中或者其他介质中时，折射光线向法线方向偏折，出现了钢勺好像在水面处折断了的现象，如同插入水中的筷子向上弯折的道理是一样的．
C、汽车观后镜，是利用凸面镜能使光线发散的特点扩大视野，是光的反射原理，故本选项不符合题意．
D、平静的水面相当于平面镜，山在水中形成“倒影”是平面镜成像，平面镜成像属于光的反射，故本选项不符合题意．
故选B．

4．如图所示，我国选手李娜在2011年6月法国网球公开赛中，力战群雄，获得冠军，成为亚洲第一个获得此殊荣的网球手，下列说法中正确的是（　　）

A．网球在空中飞行的速度越大，它受到的力就越大
B．网球能在空中继续飞行是因为受到惯性的作用
C．网球飞来撞击李娜的球拍时，弹性势能转化为动能
D．她挥拍奋力扣杀的过程体现了力可以改变网球的运动状态
【考点】惯性；力的作用效果；动能和势能的转化与守恒．
【分析】（1）惯性是指物体具有的保持原来匀速直线运动状态或静止状态的性质，质量是物体惯性大小大小的唯一的量度；
（2）动能和弹性势能的相互转化；
（3）力可以改变物体的运动状态．
【解答】解：A、网球在空中飞行的速度越大，动能就越大，所以A错误．
B、网球离开球拍后能继续飞行是由于网球具有惯性，不是因为受到惯性的作用，所以B错误．
C、网球飞来撞击李娜的球拍时，动能转化为弹性势能，所以C错误．
D、她挥拍奋力扣杀的过程体现了力可以改变网球的运动状态，所以D正确．
故选D．

5．如图所示是一种中性墨水笔的笔芯．下列说法中不合理的是（　　）

A．使用水笔时，笔中的墨水与油在大气压的作用下向笔尖流动
B．笔尾的油能防止墨水的蒸发
C．橡皮帽对笔尖有保护作用
D．使用水笔时，笔尖上装有滚珠是为了增大摩擦
【考点】影响蒸发快慢的因素；增大或减小摩擦的方法；大气压的综合应用．
【分析】（1）大气对浸在气体中的物体都有大气压强；
（2）蒸发是在任何温度下都能够进行的汽化现象，影响因素有温度、表面积和空气流动；
（3）笔尖很细，容易折断，橡皮帽对它起了保护作用；
（4）两个物体之间发生滚动时，物体之间的摩擦就属于滚动摩擦．
【解答】解：A、使用水笔时，随着墨水的流出，笔中的墨水和笔尾的油在大气压的作用下向笔尖流动，故说法合理；
B、墨水是液态的，容易蒸发，笔尾的油可以有效防止墨水的蒸发，故说法合理；
C、笔尖的橡皮帽是为了防止笔尖的损坏，故说法合理；
D、水笔的笔尖有滚珠，笔尖和纸之间的摩擦属于滚动摩擦，是减小了摩擦，故说法不合理．
故选D．

6．以下与物态变化相关的说法正确的是（　　）
A．衣柜里放樟脑片，利用了汽化
B．气温低于水银熔点的地方，不能使用水银温度计
C．北方的冬天，在菜窖里放几桶水，是为了利用水的汽化吸热
D．电冰箱使用的制冷物质工作时，在冷冻室要液化，在冷凝器要汽化
【考点】熔点和凝固点；汽化及汽化吸热的特点；液化及液化现象；升华和凝华的定义和特点．
【分析】物质由固态直接变为气态的过程是升华．
用水银温度计测量物体温度时，被测温度一定在水银的熔点和沸点之间，使水银处于液态．
水的比热比较大，降低相同的温度时，放出热量比较多．
电冰箱的制冷物质，在冷冻室内汽化吸收热量，在冷凝器放出热量液化．
【解答】解：A、衣柜里放樟脑片，过一段时间樟脑片变小或没有了，樟脑片直接升华成气体．不符合题意．
B、水银的熔点等于凝固点，气温在低于水银的凝固点时，水银是固态，不能根据液体热胀冷缩的性质来工作．符合题意．
C、北方的冬天，在菜窖里放几桶水，是因为水的比热比较大，降低相同的温度，放出更多的热量，使菜的温度不至于很低．不符合题意．
D、电冰箱使用的制冷物质工作时，制冷物质在冷冻室内汽化，在冷凝器中液化．不符合题意．
故选B．

7．如图所示，条形磁铁置于水平桌面上，电磁铁的右端固定，闭合开关，当滑动变阻器滑片P向右移动时，条形磁铁仍保持静止，在此过程中，条形磁铁受到的摩擦力的方向和大小是（　　）

A．方向向左，逐渐增大 B．方向向右，逐渐增大
C．方向向左，逐渐减小 D．方向向右，逐渐减小
【考点】安培定则；摩擦力的方向．
【分析】由安培定则可知螺线管的磁极，由磁极间的相互作用可知条形磁铁的受力方向，则二力平衡可知摩擦力的方向；
由滑片的移动可知螺线管中电流的变化，则可知磁性强弱的变化及相互作用力的变化，由二力平衡关系可知条形磁铁的所受摩擦力的变化．
【解答】解：由安培定则可知，螺线管左侧为N极；因同名磁极相互排斥，故条形磁铁所受磁场力向左；因条形磁铁处于平衡状态，即条形磁铁所受摩擦力应与斥力大小相等方向相反，故摩擦力的方向水平向右；
当滑片向右移动时，滑动变阻器接入电阻变大，由欧姆定律得螺线管内的电流减小，则可知螺线的磁性减弱，条形磁铁所受到的排斥力减小；因条形磁铁仍处于平衡状态，所以条形磁铁所受摩擦力也减小．
故选D．

8．光敏电阻的特点是有光照射它时阻值变小．如图所示是某小区门口利用光敏电阻设计的行人监控装置，R1为光敏电阻，R2为滑动变阻器，A、B间接监控装置．则（　　）

A．当有人通过通道而遮蔽光线时，A、B间电压降低
B．当有人通过通道而遮蔽光线时，通过R1的电流变大
C．当仅增大R2连入电路中的阻值时，通过R1的电流变大
D．当仅增大R2连入电路中的阻值时，可降低A、B间的电压
【考点】电路的动态分析；欧姆定律的应用．
【分析】由电路图可知，两电阻串联，监控装置与R2并联．
（1）根据题意得出有人通过时R1阻值的变化，根据欧姆定律可知电路中电流的变化和A、B间电压的变化；
（2）当仅增大R2连入电路中的阻值时，根据欧姆定律可知电路中电流的变化和R1两端的电压变化，根据串联电路的电压特点可知A、B间电压的变化．
【解答】解：由电路图可知，两电阻串联，监控装置与R2并联．
（1）当有人通过通道而遮蔽光线时，R1阻值变大，电路中的总电阻变大，
因串联电路中各处的电流相等，
所以，由I=可知，电路中的电流变小，即通过R1的电流变小，故B错误；
由U=IR可知，R2阻值不变时，其两端的电压变小，即A、B间电压降低，故A正确；
（2）当仅增大R2连入电路中的阻值时，电路中的总电阻变大，
由I=可知，电路中的电流变小，即通过R1的电流变小，故C错误；
由U=IR可知，R1阻值不变时，其两端的电压变小，
因串联电路中总电压等于各分电压之和，
所以，R2两端的电压变大，即A、B间电压升高，故D错误．
故选A．

二、填空与作图：共14分
9．如图1所示是苹果公司于2011年10月推出的iphone 4s手机，深受消费者青睐．该手机是一款具有摄像、蓝牙功能的手机，可通过摄像头拍照片或通过蓝牙近距离传输和接收图片、音乐、视频等信息．摄像头的镜头相当于一个　凸透　 镜，图2中甲、乙是用这款手机先后拍下同一小车的两张照片（设摄像头焦距不变），拍摄第二张比拍摄第一张摄像头离小车　近　（远/近）些．手机蓝牙是利用　电磁波　 来传递信息．

【考点】凸透镜成像的应用；电磁波的传播．
【分析】（1）凸透镜成像的三种情况：
①U＞2f时，凸透镜成倒立缩小的实像，2f＞V＞f，应用于照相机和摄像头．
②2f＞U＞f时，凸透镜成倒立放大的实像，V＞2f，应用于投影仪和幻灯机．
③U＜f时，凸透镜成正立放大的虚像，应用于放大镜．
（2）凸透镜成实像时，物距减小，像距增大，像增大．
（3）“蓝牙”是一种短距离的无线通信技术，故是利用电磁波来传递信息的．
【解答】解：摄像头的镜头相当于凸透镜，U＞2f时，凸透镜成倒立缩小的实像；分析图甲和乙，汽车的像越来越大，即物距越来越小，所以汽车靠近摄像头．
“蓝牙”是一种短距离的无线通信技术，故是利用电磁波来传递信息的．
故答案为：凸透镜；近；电磁波．

10．为了促进广大中小学生身体素质的提高，我国推行了“学生饮用奶计划”．如图所示是一种学生饮用奶，它的净含量为200mL，若它的密度为1.25×103kg/m3，比热容为4.0×103J/（kg•℃），冬天饮用时把它从10℃加热到40℃需要吸收　3×104　J的热量．加热后的牛奶散发出浓浓的香味，这是因为热牛奶温度高，牛奶分子的　热运动　剧烈；学生在饮用过程中，剩余牛奶的　密度（或比热容）　保持不变（选填物理特征）．

【考点】热量的计算；密度及其特性；密度的计算；分子的热运动．
【分析】（1）知道牛奶的体积和密度，利用密度公式求牛奶的质量，知道牛奶的比热容和温度变化，利用吸热公式求牛奶吸收的热量；
（2）一切物质的分子都在不停地做无规则运动，且温度越高，分子运动越剧烈；
（3）密度和比热容都是物质的特性，大小不变．
【解答】解：（1）牛奶的质量：
m=ρV=1.25×103kg/m3×200×10﹣6m3=0.25kg，
牛奶吸收的热量：
Q吸=cm△t=4.0×103J/（kg•℃）×0.25kg×（40℃﹣10℃）=3×104J；
（2）因为热牛奶温度高，牛奶分子的热运动速度加快，所以分子无规则运动加剧；
（3）因为密度是物质的特性，学生在饮用过程中，牛奶的密度保持不变．
故答案为：3×104；热运动；密度（或比热容）．

11．一种电工工具由一个小灯泡L和一个定值电阻R并联而成，通过L、R的电流跟其两端电压的关系如图所示．由图可知灯泡的阻值是变化的，原因是　灯泡的电阻随着温度的升高而增大　；
当把这个电工工具接在电压为2V的电源两端，则并联电路的总电阻是　2.5　Ω，此时电路消耗的总功率是　1.6　W．

【考点】影响电阻大小的因素；欧姆定律的应用；电功率的计算．
【分析】（1）对于小灯泡，分别利用欧姆定律计算出其在不同电压下的电阻，而后进行比较分析即可得出答案；
（2）据电流、电压关系图象，能看出小灯泡和定值电阻在2V时的电流，而后据由于并联，故据并联电路电流的规律和欧姆定律可以计算出其总电阻；据公式P=UI即可计算出此时电路的总功率．
【解答】解：当电压为1V时，灯泡的电流是0.4A，故其电阻是R===2.5Ω；同理当灯泡两端电压是2V时，其电流是0.6A，其电阻约是3.3Ω；当灯泡两端电压是4V时，其电流是0.8A，其电阻约是5Ω；故能看出随着电压的增大，其阻值逐渐变大，故是由于灯泡的电阻随着温度的升高而增大造成的；
当定值电阻为2V时，由于两个电阻并联，故此时小灯泡的 电压也是2V，分析图象能看出，此时小灯泡的电流是0.6A，定值电阻的电流是0.2A，故总电流是0.8A，故总电阻是R===2.5Ω；故此时的总功率是P=UI=2V×0.8A=1.6W．
故答案为：灯泡的电阻随着温度的升高而增大；2.5；1.6．

12．如图所示，小刚站在高台上通过滑轮组先后竖直向上匀速提升物体A和物体B．假设在拉绳子的过程中，小刚对绳子的拉力与对高台的压力始终在同一直线上，不计绳重和摩擦．已知小刚的质量为50kg，物体A的质量为54kg，物体B的质量为84kg，动滑轮的质量为6kg．当提升物体A时，滑轮组的机械效率为　90%　，此时小刚对高台的压力是　700　N；当提升物体B时，小刚拉力做功的功率为180W，则物体B上升的速度为　0.2　m/s．（g取10N/kg）

【考点】滑轮（组）的机械效率；速度的计算；二力平衡条件的应用．
【分析】（1）知道物体A的质量和动滑轮的质量，可利用公式G=mg计算出物体A的重力和动滑轮的重力，从图可知，该滑轮组有3段绳子吊着物体，不计绳重和摩擦，可利用公式F=（G物+G轮）计算出提升物体A时小刚对绳子的拉力，再利用公式η===计算出滑轮组的机械效率．
（2）首先对小刚进行受力分析，小刚受竖直向上的支持力和竖直向下的重力和拉力，则小刚对高台的压力等于他的体重加上绳子对他的拉力．知道小刚的质量，可利用公式G=mg计算出小刚的重力，从而可以计算出此时小刚对高台的压力．
（3）知道物体B的质量，可利用公式G=mg计算出物体B的重力，不计绳重和摩擦，可利用公式F=（G物+G轮）计算出提升物体B时小刚对绳子的拉力，又知道此时拉力做功的功率，可利用公式P===Fv计算出拉力上升的速度，再利用公式v′=v计算出物体B上升的速度．
【解答】解：
（1）∵mA=54Kg，m轮=6Kg，g=10N/Kg，
∴物体A的重力为：GA=mAg=54kg×10N/kg=540N，
动滑轮的重力为：G轮=m轮g=6kg×10N/kg=60N，
从图可知，该滑轮组有3段绳子吊着物体，
∴提升物体A时小刚对绳子的拉力为：FA=（GA+G轮）=×=200N，
则提升物体A时，滑轮组的机械效率为：η====90%．
（2）此时小刚受竖直向上的支持力和竖直向下的重力和拉力，则小刚对高台的压力等于他的体重加上绳子对他的拉力，
而m人=50kg，则小刚的重力为：G人=m人g=50kg×10N/kg=500N，
所以小刚对高台的压力为：F压力=G人+FA=500N+200N=700N．
（3）∵mB=84kg，g=10N/kg，
∴物体B的重力为：GB=mBg=84kg×10N/kg=840N，
则提升物体B时小刚对绳子的拉力为：FB=（GB+G轮）=×=300N，
而拉力做功的功率为P=180W，
∵P===Fv，
∴拉力上升的速度为：v===0.6m/s，
则物体B上升的速度为：v′=v=×0.6m/s=0.2m/s．
故答案为：90%；700；0.2．

13．自行车是一种人们常用的、简便无污染的交通工具．仔细观察自行车的构造（图），想想你的使用过程，结合所学有关知识，请提出一个与简单机械知识有关的问题，并针对提出的问题作出简要的回答．
问题：　自行车的车闸把手是省力杠杆还是费力杠杆　？
回答：　省力杠杆　．

【考点】杠杆的应用．
【分析】这是一道物理情景题．根据图中给出的自行车这个情景，从自行车中找出与题目要求有关物理问题．
【解答】解：结合自行车各个部件的具体构造，可以确定与简单机械有个构造有：车把、轮盘与轮轴有关；自行车的刹车把手用到了杠杆的知识．故可以提出以下问题：自行车的车闸把手是省力杠杆还是费力杠杆？
故答案为：自行车的车闸把手是省力杠杆还是费力杠杆；省力杠杆

三、实验与探究（3分+4+7分+7分=21分）．
14．如图所示，图中物体的长度是　3.16　cm，温度计示数为　﹣5　℃，此时电能表的示数为　2138.7　kW•h．

【考点】长度的测量；温度计的使用及其读数；电能表参数的理解与电能的求法．
【分析】（1）会使用刻度尺测量物体的长度：首先要认准最小分度值，并估读到分度值的下一位，记录结果由数字和单位组成．
（2）会对温度计进行读数：先找出分度值，然后读数．
（3）电能表的读数方法：①月末的减去月初的示数；②最后一位是小数；③单位kW•h．
【解答】解：由图知：
（1）刻度尺上1cm之间有10个小格，所以一个小格代表的长度是0.1cm=1mm，即此刻度尺的分度值为1mm；物体左侧与2.00cm对齐，右侧与5.16cm对齐，所以物体的长度为L=5.16cm﹣2.00cm=3.16cm；
（2）温度计上10℃之间有10个小格，所以一个小格代表的温度是1℃，即此温度计的分度值为1℃；“20”在“10”的下方，所以显示的温度低于0℃，为﹣5℃；
（3）电能表表盘标有“kW•h”，表示采用的计量单位是kW•h，也就是“度”，此时电能表的示数为2138.7kW•h．
故答案为：3.16；﹣5；2138.7．

15．中考物理实验考查时，某同学测量不规则小石块密度，实验过程如下：
A．用细线将石块拴好，轻轻放入量筒内的水中，测出水和石块的总体积V1．
B．计算石块的密度．
C．往量筒中倒入适量的水，测出水的体积V2．
D．用天平称出小石块的质量m．
（1）按正确的实验过程帮助小明排列实验序号　DCAB　．
（2）测量小石块质量时，当右盘有20g、5g的砝码各1个，游码的位置如图甲所示，天平平衡，石块的质量为　26.5　g．
（3）用细绳系住石块放入盛有48ml水的量筒中，水面到达的位置如图乙所示，石块的体积是　12　cm3，密度为　2.2×103　kg/m3．

【考点】固体密度的测量．
【分析】（1）在测量小石块的密度时，应先测质量，再测体积，最后计算，在测体积时利用排水法，先测水的体积，再测水与石块的总体积，据此来判断正确的实验步骤；
（2）在读取天平的示数时，应将砝码质量与游码示数相加；
（3）利用量筒中两次的示数之差可得出石块的体积，再代入公式ρ=可计算小石块的密度．
【解答】解：（1）根据先测质量，再测体积，最后计算的基本思路，实验的正确顺序应该是：DCAB；
（2）读图可知，小石块的质量为：20g+5g+1.5g=26.5g；
（3）读图并计算可知，小石块的体积为：60ml﹣48ml=12ml=12cm3，
小石块的密度为：ρ===2.2g/cm3=2.2×103kg/m3．
故答案为：
（1）DCAB；
（2）26.5；
（3）12；2.2×103．

16．下列甲图是某实验小组探究小灯泡功率所用的器材，已知小灯泡的额定电压为2.5V．

①请你用笔画线代替导线，将甲图实物连接完整．要求：滑动变阻器的滑片向右移动时小灯泡亮度变亮，连线不能交叉．
②电路中使用滑动变阻器的目的是　保护电路和改变灯泡两端的电压　．
③该组同学连接好电路，将滑片P移到　A　端（选填A或B），并用开关试触，检查无误后，闭合开关，并调节滑片P，虽然两表示数能够发生变化，但发现灯泡电压无法降低到2.5V，其原因可能是　电源电压太高（滑动变阻器最大电阻值太小）　．
④解决问题后，在实验过程中记录同学不小心漏填了一个电压的数据如图乙所示，请你读出该电压值填入表中的空格处．
实验次数
电压/V
电流/A
1
3.0
0.28
2
2.5
0.25
3
　1.7　
0.18
⑤从表中数据可算出该灯泡的额定功率是　0.625　W．
⑥细心的同学观察表中的数据发现，虽然是同一灯泡，但灯泡中的电流与其两端的电压并不成正比，请你分析其原因是　灯丝电阻随温度变化而变化　．
【考点】滑动变阻器的使用；电流表的读数方法；电功率的计算．
【分析】（1）电流表与灯泡串联，注意正负接线柱．滑动变阻器与灯泡串联，根据滑动变阻器“一上一下”的原则，由于滑动变阻器的滑片向右移，灯泡的亮度变亮，则应该将下面右边的B接线柱接入电路．
（2）开关闭合前，滑片处于最大阻值处，对电路起保护作用．
（3）闭合开关前，为保护电路，滑片应处于最大阻值处；为使灯泡电压降低到2.5V，根据串联电路具有分压作用分析此时变阻器分担的电压过小的原因即可．
（4）根据电压表的接线和读数分析．
（5）额定电压下灯泡的实际功率和额定功率相等，根据P=UI求出小灯泡的额定功率；
（6）灯丝电阻随温度变化而变化，从电阻大小的影响因素上分析．
【解答】解：①因滑动变阻器、电流表与灯泡串联，从电源的正极沿电流的方向，先根据滑动变阻器“一上一下”的原则，由于滑动变阻器的滑片向右移，灯泡的亮度变亮，则应该将下面右边的B接线柱接入电路，如图：

②滑动变阻器连入电路的电阻最大，电路电流最小，起保护电路作用，同时在实验过程中便于改变灯泡两端的电压．
故答案为：保护电路和改变灯泡两端的电压．
③闭合开关前，滑片处于最大阻值处，滑动变阻器接入右半段，滑片处于最左端，即A端．实验过程中，移动滑动变阻器滑片，改变灯泡两端的电压，完成多次实验；若灯泡电压无法降低到2.5V，即此时变阻器分担的电压过小；根据串联电路具有分压作用可知：电源电压太高（滑动变阻器最大电阻值太小）．
故答案为：A 电源电压太高（滑动变阻器最大电阻值太小）．
④根据两接线柱可以判断电压表使用的是0﹣3V的量程，分度值为0.1V，故读数为1.7V．
故答案为：1.7V．
⑤由表可知：电压达到2.5V时，通过小灯泡的电流为0.25A；
则小灯泡的额定功率：P额=U额I额=2.5V×0.25A=0.625W．
故答案为：0.625．
⑥当通过灯丝的电流增大时，灯丝的温度升高，灯丝的电阻增大；所以灯泡的电阻是与通过灯丝的温度有关的，且灯丝电阻随温度变化而变化．
故答案为：灯丝电阻随温度变化而变化．

17．磁铁具有吸引铁、钴、镍等物质的性质，小蕊和小昌同学想探究磁体对铁钉的吸引力的大小与放入它们之间物体的哪些因素有关，请你参与探究并解决一些问题．
（1）如图，保持磁体和纸片间的距离一定，在纸片上放入不同的物体时，通过比较纸片下面能吸附的铁钉数量，显示磁体对铁钉吸引力的大小．
铁钉的放置有图中的甲、乙两种方法，依据　二力平衡　的原理，铁钉在磁场中某点受到的吸引力等于它的重力，应选择图中　乙　的方法．
（2）选择正确的方法后，他们在纸片上分别放入形状、面积和厚度相同，材料不同的铁板、铝板等，观察能吸引的铁钉个数，多次实验后将数据记录在下表中．
磁体与纸片之间放入的物体
不放物体
铁板
镍板
铝板
陶瓷板
玻璃板
塑料板
吸引铁钉数量/个
4
1
1
3
3
3
3
①分析数据，可以得出，在其它条件相同时，放入铁板或镍板，吸引铁钉的数量较少，说明铁板和镍板对吸引力的影响　较大　，即对磁性屏蔽效果明显．
②铁、镍、铝都是导体，而铝对磁性屏蔽效果不明显，原因可能是　铝不能被磁化　．
③铝是导体，陶瓷、玻璃和塑料是绝缘体，从表中数据知道，它们对吸引力影响效果相同．据此，你提出一个值得探究的问题：　磁体屏蔽的效果与哪些因素有关　
（3）他们在纸片上分别放入形状和　厚度　相同、面积不同的铁板．发现铁板面积越大，吸住的铁钉数量越少．
（4）日常生活中，磁卡常受外界磁场影响出现消磁现象．请你根据含有铁、镍的物体对磁性屏蔽效果明显的性质，再写出一种保护磁卡磁性的方法：　磁卡放入铁盒中　．

【考点】控制变量法与探究性实验方案．
【分析】（1）回形针在纸片下方处于静止状态，合力为零，明确受到的力就能确定原理；要保证回形针受到的吸引力和重力相等，两
