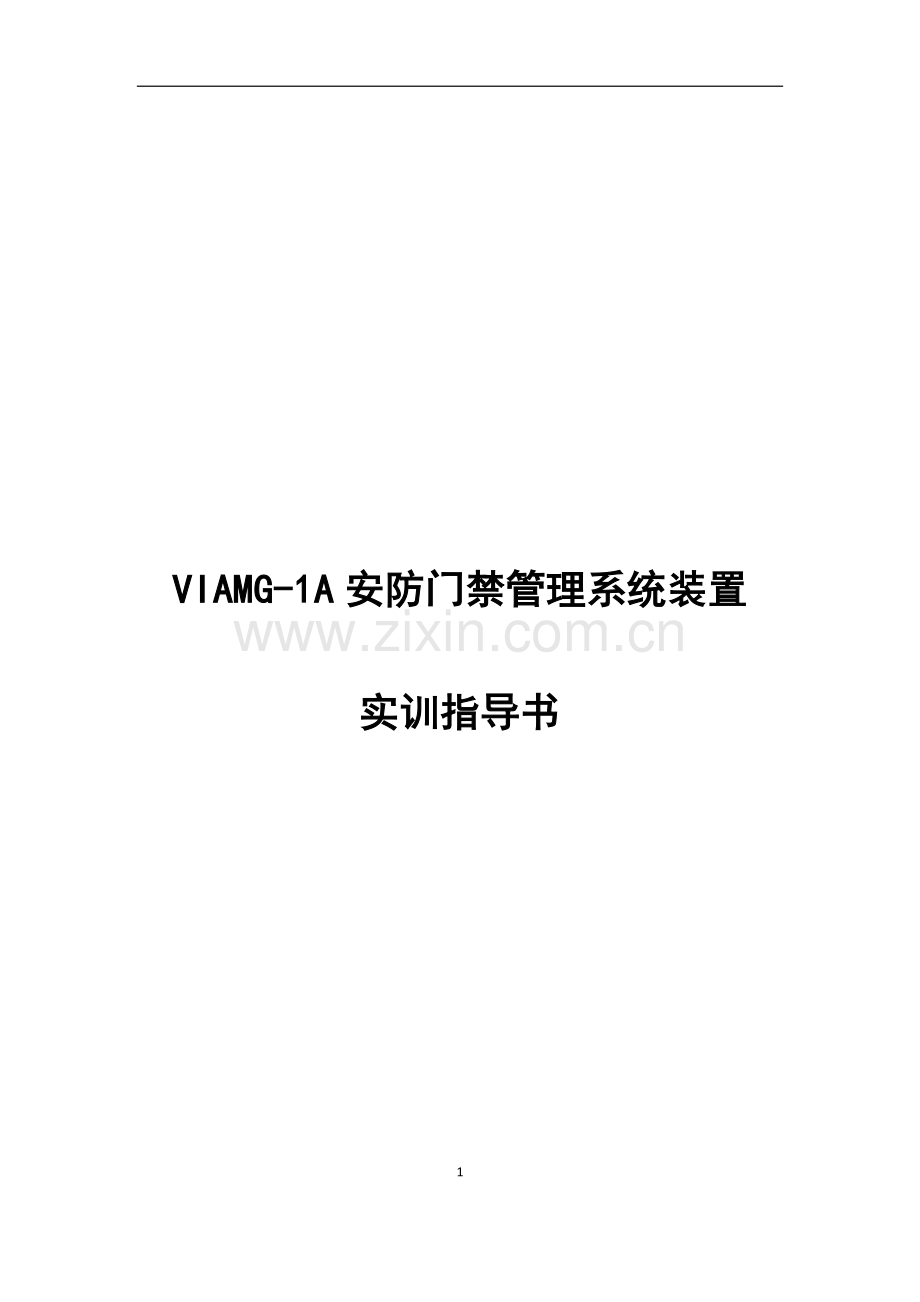

安防门禁管理系统实训指导书.docx

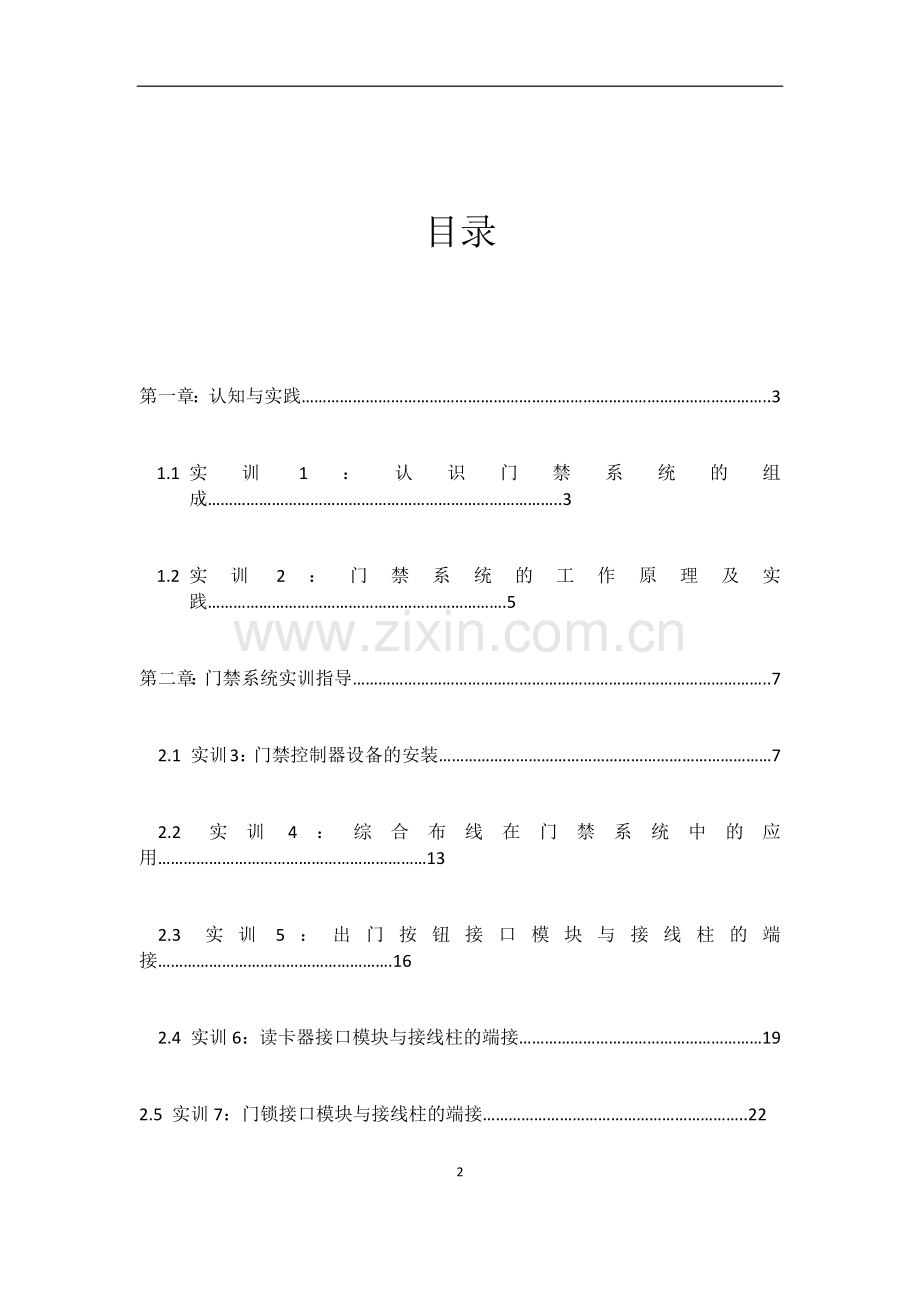

VIAMG-1A安防门禁管理系统装置实训指导书目录第一章：认知与实践.31.1 实训1：认识门禁系统的组成.31.2 实训2：门禁系统的工作原理及实践.5第二章：门禁系统实训指导.7 2.1 实训3：门禁控制器设备的安装7 2.2 实训4：综合布线在门禁系统中的应用132.3 实训5：出门按钮接口模块与接线柱的端接.16 2.4 实训6：读卡器接口模块与接线柱的端接192.5 实训7：门锁接口模块与接线柱的端接.22 2.6 实训8：前端设备与接线柱连接.24 2.7 实训9：门禁控制器与门禁服务的连接30第三章门禁管理软件基本操作简介.35 3.1实训10：门禁管理软件的基本操作简介.35第一章 认知与实践1.1 实训1 认识门禁系统的组成1. 实训目的（1） 认识门禁设备；（2） 了解门禁系统的功能门禁系统又被称为出入管理控制系统，是安全防范一卡通管理系统的重要组成部分。（3）了解Vcom实训室门禁系统设备配置Vcom实训室门禁系统采用网络门禁系统。门禁控制器采用一个单门控制器和一个双门控制器，门禁控制器安装在孔板上。采用TIP/IP协议将信号上传到上位机。为了使实训室更真实、更直观，也能让学生看到更实际的东西，我们将在实训室设计2扇模拟门，一种是刷卡进门按出门开关出门；一种是双向刷卡进出门。在门上安装读卡器、出门按钮（图1.1）。图1.12. 实训环境VCOM品牌的VIAMG-1A安防门禁管理系统装置3.实训材料门禁控制器、读卡器、门锁、出门按钮、及线缆4.教学学时1学时。1.2 实训2 门禁系统的工作原理及实践1.实训目的（1） 了解门禁系统基本工作原理；（2） 了解门禁系统各设备的基本安装结构模式。门禁设备的基本组成原理如图1.2：门禁服务器交 换 机门禁控制器接线柱接线柱接线柱门锁读卡器出门按钮图1.2 门禁系统结构图Vcom实训室门系统禁前端设备链接门禁出入口设备安装示意图（图1.3）门禁控制器图1.3 门禁出入设备安装图2. 实训环境VCOM品牌的VIAMG-1A安防门禁管理系统装置3.教学学时1学时。第二章 门禁系统实训指导2.1实训3 门禁控制器设备的安装我们将在门禁实训台上实现门禁控制器设备的安装，同时也熟悉使用安装工具。1.实训步骤（1）准备。门禁控制器一个（图1.4-1）、86型明装底盒一个（图1.4-2）、读卡器三个（图1.4-.3）、DC12V直流开关电源（图1.4-4）图1.4-1 图1.4-2图1.4-.3图1.4-4(2) 电动起子操作规程a、按使用说明规范操作。b、检查电动起子电池是否有电，安装上适合大小的螺丝批头并检查一下批头是否安紧。c、安装螺丝时先要调整好电动起子的工作方向（电动起子有顺/逆时钟方向）。安装合适的螺丝批头把螺丝批头拧紧调整好电动起子的工作方向（3） 安装门禁控制器打开门禁控制器，其内部结构如图1.5所示；在实训台上找到适当的位置安装门禁控制器，如图1.6。安装后的效果如图1.7图1.5 控制器内部结构图1.6安装门禁控制器（4） 电源的安装选择已准备好的DC12V电源，安装到孔板适当位置（图1.8）图1.7安装完成图1.8 电源安装在孔板上（5） 安装读卡器常见的读卡器分为密码键盘、磁条读卡器、ID读卡器、IC读写器、指纹读卡器和掌纹读卡器等，在门禁系统中应用最多的就是密码键盘、ID卡读卡器、IC卡读写器和指纹读卡器。密码键盘是最简单的门禁系统，不需要单独配置控制器，通过密码就可以打开门（电锁），也可以外接门铃系统。目前在一些不重要的场所还有应用到，安全性较差。磁条读卡器多应用于银行的ATM提款室、超市或者书店，可以识别各种磁条，目前也有卡式卡式读卡器集成磁条读卡器的，但是在门禁系统中应用较少。ID读卡器的工作频率范围是30300kHz，典型工作频率有：125kHz（即ID卡常见的工作频率）和133kHz。ID卡读卡器的读卡距离通常在10cm左右，可以输出标准的韦根格式信号。ID卡读卡器只能读不能写，分为带键盘的ID卡读卡器和不带键盘的ID卡读卡器。IC卡读写器的工作频率一般为330MHz，典型的工作频率为13.56MHz。IC卡读卡器的读卡距离也在10cm左右，可以输出标准的韦根格式信号。IC卡读读卡器可读可写，可以应用于消费系统、公交系统、计费系统，分为带键盘和不带键盘两种。我们选择已经准备好的读卡器，把其底座卸下来。安放到孔板上适当位置，用螺丝固定后，如图1.9图1.9 读卡器底板安装好读卡器的底板，读卡器要等到连线的时候再安装。（6） 安装出门按钮准确地讲，应该称为出门请求设备；出门按钮安装高度和读卡器等高，属于开关型设备，按一下门就会被打开；在此我们先安装出门按钮的底盒，选择86型明装底盒，在孔板上适当位置安装底盒。如图1.10：图1.10底盒安装在孔板上出门按钮设备要在连线的时候再安装到盒上，先安装底盒装孔板上以便于布线施工。（7） 安装门锁门禁系统采用的门锁属于电控门锁类型。电控门锁按工作原理的不同，基本可以分为电控磁力门锁、电控阴极门锁、电控阳极门锁和电控执手门锁等几种。这要根据我们的需要选择锁的类型。其安装的方法在此就不多做介绍，我们可以根据门锁的安装说明书来安装。图1.11是已经安装好的磁力锁实例：图1.112 实训材料螺丝3实训工具螺丝刀、电动起子4.实训环境VCOM品牌的VIAMG-1A安防门禁管理系统装置5.教学学时1学时。2.2 实训4 综合布线在门禁系统中的应用1. 实训步骤（1）确定走线、所需线材数量门禁系统中要对门锁、读卡器、出门按钮、交换机要布线；为了使同学们能更深一层的了解门禁系统，我们在这里选择了双门控制器，一门选择刷卡进门与出门按钮出门；另一门则选择双向刷卡进出。门锁也选择了两种类型的：磁力锁和电控锁。每一个前端设备都需要布一条线，故在此磁力锁、电控锁各一条线；出门按钮一条线；读卡器三条线；网络接口一条线。而走线则要根据现场情况而定，尽量美观大方、耗材少。（2）作标识在确定和铺设线路线槽后，接下来便是计算线条长度，在布线之前我们要对每一条线都要作以标识，以免线条过多，容易混乱，如图2.1所示，在线头两端都做相同的标识图2.1 标识（3） 综合布线 在给线条标识后，便开始布线，我们需要做两步来完成此次布线；首先是从门禁控制器到接线柱，再从接线柱到前端设备如图2.2-1。门禁控制器接线柱接线柱接线柱门锁读卡器出门按钮网络面板交换机图2.2-1 门禁布线图图2.2-2便是门禁实训台从控制器到接线柱后面的接线图图2.2-2 控制器到接线柱的布线 图2.3 工作人员在布线 图2.3 工作人员正在布线，综合布线尽量做到美观大方、合理实用；线路铺设好之后如图2.4图2.4实训台布线图2. 实训材料网线30米、扎带一包、标签纸、油性笔3. 实训工具剪刀4. 实训环境VCOM品牌的VIAMG-1A安防门禁管理系统装置5. 教学学时1学时2.3 实训5 出门按钮接口模块与接线柱端接门禁控制器与接线柱的连接主要是指控制器内读卡器接口模块与接线柱的端接、门锁接口模块与接线柱的端接以及出门按钮接口模块与接线柱的端接，如下图1. 实训步骤（1）.出门按钮接线模块在接线柱上的端接根据“出门按钮接线图”可知，出门按钮控制线只要求一条两芯的线缆即可。出门按钮 P1 GND出门按钮接线图我们选择一条网线为例，首先用Vcom剥线器剥线：（如图2.5）图2.5 剥线把线皮剥掉后，我们选择两组线芯作为控制用线，多余的可以用剪刀剪掉，留下我们所需要的线芯，如下图2.6所示图2.6 图2.7再把每组线的皮去掉，露出铜芯，把铜芯拧成一组线，安装在控制器内的接线端，如图2.7所示。并把接口模块安装到控制器的主板上，图2.8图2.8出门连接按钮图2.9端接后在图中控制主板上左上角，便是控制出门按钮接口模块。图2.9在与门禁控制器相连的接线柱上我们也对应的做出标识，以免线条过多而导致每条线的作用不明确。如图2.10图2.10 接线柱 值得注意的是：接线柱这端的线芯一定要与门禁控制器内的线芯一致，否则不能连通。2. 实训工具剥线器、剪刀、十字螺丝刀/电动起子、一字螺丝刀3. 实训环境VCOM品牌的VIAMG-1A安防门禁管理系统装置4. 教学学时1学时2.4 实训6 读卡器接口模块与接线柱的端接此系统我们采用了两种模式进出门，一种是刷卡进门按出门开关出门；一种是双向刷卡进出门。故有三个读卡器。我们以读卡器1控制磁力锁；读卡器2、读卡器3控制电控锁。图2.11是磁力锁的读卡器端子接线图，从图上可以看出有五个接线口，有LED显示的，还有D0、D1数据接口、GND电源地、+12V电源正。在此，我们LED不用端接，只接其余四个即可。图2.11读卡器接口模块1. 实训步骤（1）先选择磁力锁的读卡器，即1号读卡器。从孔板后找到事先布好的读卡器连线，按照需要给线缆进行剥线。注意：数据端子D1、D0；GND和+12V用不同的颜色的线端接，在读卡器端焊接的时候要跟读卡器上的D1、D0；GND和12V电压相对应，以免烧坏设备。剥线后，我们得到图2.12所示的四组线芯。分别接在代表不同作用的读卡器接口模块上。图2.12 图2.13接入控制主板把线芯接入到接口模块后，我们再将接口模块接入到门禁控制器的控制主板上，如图2.13所示。（2） 选择2号读卡器和3号读卡器，重复1号读卡器的剥线和链接方法，完成电控锁读卡器从门禁控制器到接线端子的链接，如图2.14图2.14 读卡器的接线（4） 在与门禁控制器读卡器接口模块相对于的接线柱上，我们也按一定的线序和模式排列（图2.15）：图2.15 读卡器连线在接线柱上的链接2. 实训工具剥线器、剪刀、十字螺丝刀/电动起子、一字螺丝刀3. 实训环境VCOM品牌的VIAMG-1A安防门禁管理系统装置4. 教学学时1学时2.5 实训7 门锁接口模块与接线柱的端接门禁系统采用的门锁属于电控门锁类型。电控门锁按工作原理的不同，基本可以分为电控磁力门锁、电控阴极门锁、电控阳极门锁和电控执手门锁等几种，采用两线芯控制。1. 实训步骤（1） 了解门锁工作原理。门禁控制的门锁有两种开关门模式，一种是断电开锁，一种是通电开锁。其工作原理如图2.16电源常闭公共常开电源常闭公共常开通电开锁连接示意图 断电开锁连接示意图图2.16门锁连接示意图（2） LOCK1接口模块端接。从孔板后找到LOCK1的控制线，用剥线器剥处我们需要的线芯。取出门禁控制器的控制主板上把LOCK1的接口模块，把线芯接入到接口模块，然后再从插入门禁控制器的控制主板上。完成后如图2.17图2.17图2.18-1（3） LOCK2的接线方法与LOCK1相同，按照LOCK1的操作步骤，就能完成LOCK2的接线，完成后的效果如图：2.18-1（4） 门锁供电。用线缆从+12V接口处给LOCK1、LOCK2供电（图2.18-2）（5）完成LOCK1、LOCK2接口模块的端接后，再到孔板背面找都相应的连线接入接线柱上。图2.19图2.18-2 图2.192. 实训工具剥线器、剪刀、十字螺丝刀/电动起子、一字螺丝刀3. 实训环境VCOM品牌的VIAMG-1A安防门禁管理系统装置4. 教学学时1学时2.6 实训8 前端设备与接线柱连接1. 实训步骤（1） 读卡器与接线柱的连接再连接之前，我们首先要仔细阅读读卡的说明，了解其各个接口所代表的功能。按照读卡器的说明，选择我们所需要的端接连线口。确定我们所需要的端口，找到其配件中的跳线（图2.20），端接到读卡器上（图2.21）图2.20图2.21在安装后，我们可以在实训台的孔板背面进行连线，如下图2.22图2.22 图2.23为了通信的稳定，我们在连接读卡器与接线柱的连线时，最好选择焊接（图2.23）接线的时候要注意：读卡器内的端子+12V、GND、D1、D0要与门禁控制器内的读卡器端子连线要一致，不可接错。例如此读卡器连接线示意图（图2.24）门禁控制器D 0 （绿、绿白）D 1（蓝、蓝白）GND（棕、棕白）+12V（橙、橙白）LEDD 0（绿）D 1（白）GND（黑）（白）（白）（绿）（绿）+12V(红)（红）读卡器图2.24 门禁控制器与读卡器连线图再焊接完成之后，我们用绝缘胶布对每一条线芯进行包扎，以免线芯接触而导致短路，如图2.25图2.25包扎线芯后，再对控制线进行整理，尽量的美观、大方。按照以上的方法，对没连线的读卡器进行端接。注意线序和颜色，不可接错。完成之后如图2.26图2.26在读卡器的接线柱处，按照跟门禁控制器引过来的线色一致。链接之后的门禁读卡器在接线柱上的效果图（图2.27）：图2.27检查线路是否有接错，可用万用表测试有没有短接现象。之后完成来读卡器的连线的端接。（2）出门按钮与接线柱的端接。从实训台孔板背面找到事先布好的出门按钮控制线，安放到86型明装底盒。用剥线器去线皮，选择与接线柱和控制器接口模块的线色一致的线芯，剪掉多余的线芯（图2.28）图2.28 图2.29把剩下的两组线芯去皮后露出铜芯，再把线芯用螺丝刀固定到出门按钮上（图2.29）线芯接好之后，再用电动起子或螺丝刀把出门按钮安装到86型明装底盒上（图2.30）图2.30 图2.31再把按钮配件安装到按钮上（图2.31、图2.32）图2.32 图2.33与出门按钮相连的接线柱上，在孔板背面找到出门按钮的控制连线，剥出与出门按钮一致的线芯，端接到接线柱上。（图2.33）用万用表测试有无短接或不通情况，完成出门按钮的链接。（3）门锁与接线柱的端接首先阅读门锁的使用说明，了解有无正负极之分。如有正负之分，则严格按照要求接线。从已经安装完成的门锁上可以看见，磁力锁有正负极（图2.34），而电控锁不分正负（图2.35）图2.34 图2.35把事先布好的线去皮后焊接到门锁上（图2.36），然后用绝缘胶布包扎。注意正负极的链接。如图2.34中的磁力锁，红色为正极，黑色为负极，其接线原理图如图2.37图2.36 图2.37与门锁相连的接线柱上，在孔板背面找到门锁的控制连线，剥出与门锁端一致的线芯，端接到接线柱上。（图2.33）完成门锁与接线柱的端接。2. 实训工具剥线器、剪刀、十字螺丝刀/电动起子、一字螺丝刀、扎带、绝缘胶布，电烙铁，焊锡3. 实训环境VCOM品牌的VIAMG-1A安防门禁管理系统装置4. 教学学时1学时2.7实训9门禁控制器与门禁服务的连接3. 实训步骤（1）首先要规划门禁控制器和门禁服务器的连接，然后再按照规划来链接线路，下图（图2.37）提供来一份门禁控制器与门禁控服务器的链路图,以便同学们参考：理线器配线架网络面板门禁控制器门禁服务器交换机图2.37（2）门禁控制器与网络面板的连接从实训台的孔板上找到网络连线，按照568B类标准做水晶头（图2.38），做好之后连接到门禁控制器的网络端口（图2.39）图2.38 568B类水晶头图2.39另一端则接入到网络，在此我们先接入网络模块，从网络面板跳接到网络。 首先我们先打模块，按568B类线打线。下面介绍Vcom公司免打线信息模块MOU45E-WH端接步骤:如图2.40-1为Vcom公司免打线信息模块MOU45E-WHa）、用双绞线剥线器将双绞线塑料外皮剥去23cm；b）、按信息模块扣锁端接帽上标定的B标(或A标)线序打开双绞线；c）、理平、理直线缆，斜口剪齐导线（便于插入），如图2.40-2所示；图2.40-1图2.40-2d）、线缆按标示线序方向插入至扣锁端接帽，注意开绞长度（至信息模块底座卡接点）不能超过13mm，如图2.40-3所示；e）、将多余导线拉直并弯至反面，如图2.40-4所示；图2.40-3图2.40-4f）、从反面顶端处剪平导线，如图2.40-5所示；g）、用压线钳的硬塑套将扣锁端接帽压接至模块底座，如图2.40-6所示，也可用如图2.40-7所示的钳子压接；h）模块端接完成，如图2.40-8所示。图2.40-5图2.40-6图2.40-7图2.40-8模块打好之后，我们把网络模块安放到网络面板上(如图2.41),然后再安装到实训室孔板上（图2.42）完成面板安装。如图2.41 图2.42（1） 网络面板与门禁服务器的连接图2.43左边面板是连接都配线架上，右边面板是连接门禁控制器，我们用一条跳线连接。图2.43 图2.44选择一配线架（图2.44）和CAT6A屏蔽模块（图245），模块按照568B类标准制作（可参照模块说明书制作）。然后卡入配线架。再把配线架固定到实训台适当位置，如图2.46图2.45图2.46把理线器安装再配线架上方，跳线由配线架出来，经过理线器再跳接到交换机上；再从交换机上经过理线器跳接到门禁服务器上。用测线仪检查线路是否有故障。如此便完成来门禁控制器的网络连接。2. 实训材料：网络面板、水晶头、网络模块、网线、配线架、理线器、交换机、网络跳线等3. 实训工具剥线器、剪刀、十字螺丝刀/电动起子、扎带、压线钳4.实训环境VCOM品牌的VIAMG-1A安防门禁管理系统装置1. 教学学时 1学时第三章 门禁管理软件基本操作简介3.1 实训10 门禁管理软件的基本操作简介1. 实训步骤（1）首先将光盘放入光驱，或者运行光盘的，系统将自动弹出安装界面（如下图），安装前建议您先查看常见问题和使用说明等内容。全部选择缺省选项,一路按”回车”即可快速安装完毕。选择“安装门禁考勤软件”，然后一步步安装完成。单击【关闭】即提示安装成功。桌面将自动增加快捷方式（2） 软件的基本操作点击 开始程序iCCard一卡通门禁考勤V6.5 ，或者双击桌面的快捷方式。输入缺省的用户名：abc 密码：123 （注意：用户名用小写）。该用户名和密码可在软件里更改。具体操作请参考相关内容。登录后显示主操作界面这个页面是操作向导入门指南。如果您没有经验，您可以在该向导的指引下完成基本的操作和设置。2. 实训材料门禁服务器、门禁管理软件光盘3. 实训环境VCOM品牌的VIAMG-1A安防门禁管理系统装置4. 教学学时4学时5. 参考资料门禁管理软件说明书45
