110kV土桥变第三台主变扩建工程环境影响报告表2014.doc

检索号：5961-H/HK2013296(8)K-A02
密 级：无

建设项目环境影响报告表
（报批稿）

项目名称： 110kV土桥变第三台主变扩建工程　　

建设单位(盖章) 鄞州区城市建设投资发展有限公司

国电环境保护研究院
编制日期 2014年2月

110kV土桥变第三台主变扩建工程环境影响报告表 5961-H/HK2013296(8)K-A02

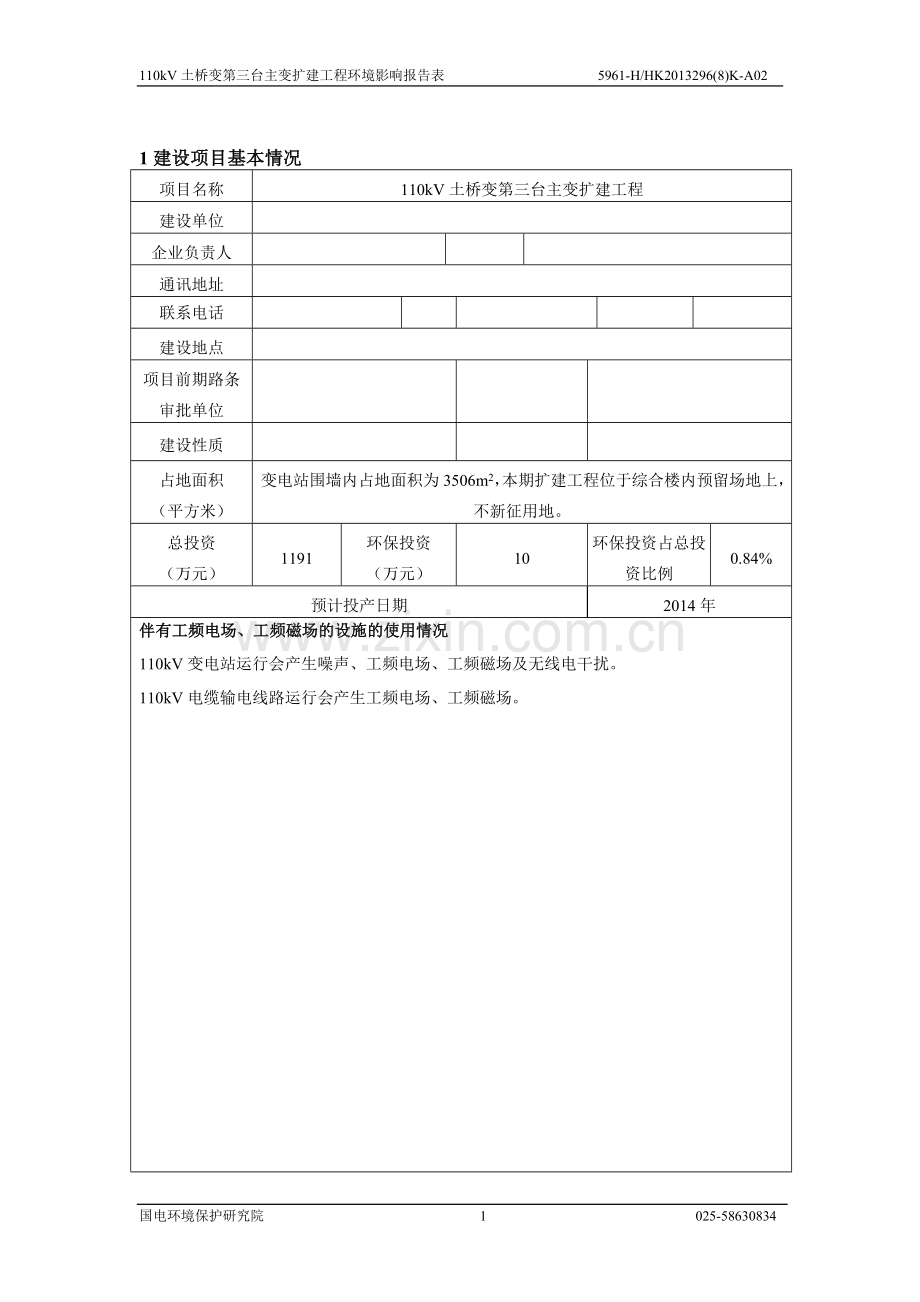

1建设项目基本情况
项目名称
110kV土桥变第三台主变扩建工程
建设单位

企业负责人

通讯地址

联系电话

建设地点

项目前期路条审批单位

建设性质

占地面积
（平方米）
变电站围墙内占地面积为3506m2，本期扩建工程位于综合楼内预留场地上，不新征用地。
总投资
（万元）
1191
环保投资
（万元）
10
环保投资占总投资比例
0.84%
预计投产日期
2014年
伴有工频电场、工频磁场的设施的使用情况
110kV变电站运行会产生噪声、工频电场、工频磁场及无线电干扰。
110kV电缆输电线路运行会产生工频电场、工频磁场。

1.1前言
1.1.1编制依据
1.1.1.1 采用的法律
（1）《中华人民共和国环境保护法》，1989年12月26日；
（2）《中华人民共和国环境影响评价法》，2003年9月1日；
（3）《中华人民共和国水污染防治法》，2008年2月28日；
（4）《中华人民共和国大气污染防治法》，2000年9月1日；
（5）《中华人民共和国噪声污染防治法》，1997年3月1日；
（6）《中华人民共和国固体废物污染环境防治法》，2005年4月1日；
（7）《中华人民共和国水土保持法》，2011年3月1日；
（8）《中华人民共和国土地管理法》，2004年8月28日；
（9）《中华人民共和国清洁生产促进法》，2002年6月29日；
（10）《中华人民共和国电力法》，1995年12月28日。
1.1.1.2 采用的法规
（1）中华人民共和国国务院令第253号《建设项目环境保护管理条例》；
（2）中华人民共和国环境保护部令第2号《建设项目环境影响评价分类管理名录》；
（3）国家环境保护局[1997]第18号令《电磁辐射环境保护管理办法》；
（4）中华人民共和国国务院令第239号《电力设施保护条例》，1998年1月7日；
（5）中华人民共和国国家经济贸易委员会、中华人民共和国公安部第8号令《电力设施保护条例细则》；
（6）浙江省人民政府令第288号《浙江省建设项目环境保护管理办法》；
（7）浙江省人民政府令第289号《浙江省辐射环境管理办法》；
（8）国家环境保护部环发[2012]77号《关于进一步加强环境影响评价管理防范环境风险的通知》；
（9）环境保护部环办〔2008〕70号《关于加强城市建设项目环境影响评价监督管理工作的通知》；
（10）国家环境保护部环办[2012]131号《关于进一步加强输变电类建设项目环境保护监管工作的通知》；
（11）宁波市人民政府，甬政发[2008]36号《宁波市区生态环境功能区规划》。
1.1.1.3 有关标准
（1）《声环境质量标准》（GB3096-2008）；
（2）《污水综合排放标准》（GB8978-1996）；
（3）《工业企业厂界环境噪声排放标准》（GB12348-2008）；
（4）《建筑施工场界环境噪声排放标准》（GB12523-2011）；
（5）《高压交流架空送电线无线电干扰限值》（GB15707-1995）；
（6）《电磁辐射防护规定》（GB8702-88）。
1.1.1.4 有关技术导则
（1）《环境影响评价技术导则—声环境》（HJ2.4-2009）；
（2）《环境影响评价技术导则 生态影响》（HJ19-2011）。
1.1.1.5 有关技术规范
《500kV超高压送变电工程电磁辐射环境影响评价技术规范》（HJ/T24-1998）
1.1.1.6 有关设计规程
输变电工程所执行的规程见表1.1。
表1.1　变电站工程有关设计规程一览表
序号
标准号
标准名称
等级
1
DL/T 5103-2012
35kV~220kV无人值班变电站设计规程
行业
2
GB50545-2010
110kV~750kV架空输电线路设计规范
国家
1.1.1.7 环评委托书和相关批准文件
（1）项目委托书（附件一）；
（2）项目立项文件（附件二）；
（3）宁波市鄞州区环境保护局《关于110千伏土桥变第三台主变扩建工程环境影响评价适用标准的请示》的批复（附件三）；
（4）本工程相关政府部门意见（附件四）；
（5）信息公开证明（附件五）；
（6）计量资质认定证书（附件六）。
1.1.1.8工程报告资料
本次环评所采用的工程资料见表1.2。

表1.2 本次环评的工程资料一览表
工程资料名称
编制单位
编制时间
《鄞州区土桥110千伏变电站3号主变扩建可行性研究报告》
宁波市电力设计院有限公司
2014年1月
1.1.2评价范围
• 工频电场、工频磁场：根据《500kV超高压送变电工程电磁辐射环境影响评价技术规范》要求，确定本次环评的评价范围为以线路走廊两侧30m带状区域、变电站为中心向外500m范围的区域，并考虑周围环境敏感点。变电站重点评价200m范围内的区域。
• 无线电干扰：根据《500kV超高压送变电工程电磁辐射环境影响评价技术规范》要求，确定以变电所围墙外2000m或距最近带电构架投影2000m内区域。根据实际情况变电所重点评价围墙外100m区域范围。
• 噪声：围墙外200m范围内。
• 生态环境
变电站：周围300m范围内。
输电线路两侧：边导线两侧300m范围的带状区域。
1.2工程内容及规模
1.2.1建设的必要性
目前下应街道主要依靠110kV土桥变(2×40MVA)和光辉变（2×50MVA）供电。110kV土桥变主变容量为2×40MVA，为下应街道的重要电源，现状主要为下应街道北部区域供电，2013年最高负荷为70.1MW，主变容载比仅为1.14，现状共有24回110kV出线已全部用完。110kV光辉变主变容量2×50MVA，同时为下应街道和东钱湖区供电，2013年最高负荷为67MW，主变容载比为1.49，现状共24回10kV出线仅剩余5回备用出线。
根据该区域负荷预测，土桥变#3主变扩建后，可暂时缓解土桥变的供电压力，并为用户提供新的10kV接入可能；同时解决主变不满足“N-1”要求的问题，增强该区域配电网的供电能力，提高供电可靠性；对鄞州区打造“生活品质之城”提供有力的保证。因此，对土桥变#3主变进行扩建是非常必要的。
1.2.2建设规模
本工程评价依据为宁波市电力设计院有限公司于2014年1月出版的《鄞州区土桥110千伏变电站3号主变扩建可行性研究报告》，建设规模详见表1.3，本次环评对变电站按本期规模进行评价。
表1.3 工程的构成及规模
工程名称
性质
规模
进展阶段
110kV土桥变第三台主变扩建工程
110kV土桥变电站（全户内布置）
已建
2×40MVA主变（#1和#2主变），110kV电缆进线2回，10kV出线24回。
现有
本期
扩建#3主变，容量为50MVA主变，110kV进线1回，10kV出线12回。
新建110kV桥火1232/桥潘1233线双T接入土桥变输电线路，线路长约1.5km，采用单回电缆敷设。
可研
1.3地理位置
110kV土桥变电站站址位于鄞州区潘火街道下应北路，拟建110kV输电线路位于鄞州区潘火街道境内。具体位置见图1.1。
1.4变电站概况
1.4.1周围环境状况
110kV土桥变电站东北侧约10m为宾利4S店，东南侧约15m为下应北路，约55m为康强电子公司，南侧约125m为宁波高发公司，西南侧约110m为明日控股公司，西北侧93m为荣安蝶园小区。站址及周围环境示意图见图1.2，站址周围照片示意图见图1.3。
1.4.2现有工程概况
（1）工程内容及规模
110kV土桥变于2006年9月建成投运，前期未做过环境影响评价及验收工作。目前运行情况如下：
①变压器：110kV主变2台，#1、#2主变，单台容量40MVA，主变形式为三相双绕组油浸自冷型变压器。
②110kV电缆进线2回。
③10kV出线24回。
④110kV主接线采用线变组接线，10kV 主接线为单母线四分段接线。
（2）环保设施状况
110kV土桥变电所已建环保设施包括：
①事故油池（容积30m3），按最终规模建设，变压器事故油排入事故油池后，由有资质的单位回收利用。变电站自投运以来，未发生事故油泄漏现象。
②化粪池，所区内生活污水经化粪池处理后，用于所区绿化。
（3）工程占地
110kV土桥变电所所区占地面积约3506m2（按最终规模征地）；所区绿化面积1051m2，绿化率30%。
（4）变电站总平面布置
110kV土桥变电站采用全户内GIS布置，所有电气设备都安装在建筑物内，全所设综合楼一幢，户外留出运输通道、电缆通道、消防通道及消防水池等场地。综合楼一层布置主变压器室、110kVGIS 配电装置室、10kV配电装置室、接地变及消弧线圈室；综合楼二层布置电容器室、接地变及消弧线圈室及主控制室。
电缆进线由东南侧和西南侧进入，综合楼南北向布置，周围布置环型道路；综合楼东南侧部分和西南侧部分电缆沟用于10kV电缆出线；站址东南侧设进站大门一座，为变电站的主要出入口，大门围墙采用国网公司典设样式；进站道路从下应北路引接。
110kV土桥变电站总平面布置见图1.4。
（5）变电站给水及排水
①给水系统
110kV变电站用水主要为生活用水，变电站为无人值班式，站内仅有1人看大门，用水量200L/d•人。变电站用水由供水管网直供，从下应北路自来水主管网引接。
②排水系统
所区内雨污水采用分流制排水系统。设雨水泵房一座，所区排水采用雨水泵集中提升后就近排入附近农田水渠。
110kV土桥变电站正常情况下仅有一人值守，产生生活污水约43t/a，所区内生活污水经化粪池处理后，用于所区绿化，不外排。
变压器事故油排入事故油池后，由有资质的单位回收利用。
（6）固体废物
110kV土桥变电站运行期的固体废物，主要为变电站工作人员产生的生活垃圾。变电站仅有1人看大门，生活垃圾产生量约0.365t/a。变电站内设有垃圾箱，生活垃圾平时暂存于变电站垃圾箱中，并由清洁工人统一处理。
（7）现有变电站的主要环保问题
110kV土桥变电站前期已建成相应的环保措施,没有环保方面遗留问题；从运行至今，未收到投诉。
1.4.3 本期扩建工程概况
本期扩建#3主变，容量为50MVA主变，在变电站综合楼内预留场地上扩建，不新征地。
本期扩建工程不新增工作人员，因此不新增污水排放，也不新增生活垃圾产生量，给排水及固废处理方式仍按前期处理方式进行。
1.5输电线路概况
本工程线路从110kV桥火桥潘线改电10右侧电缆引下，至紫城路西侧向南沿道路走线，穿越规划四明东路后，左转穿越规划路一，沿四明东路南侧绿化带向东走线，穿越规划路二后，走线至土桥变南侧，线路左转向北走线接入110kV土桥变。
本期新建110kV桥火1232/桥潘1233线双T接入土桥变输电线路长约1.5km，采用单回电缆敷设。输电线路路径见图1.5。
1.6有关的区域规划文件、意向
110kV土桥变第三台主变扩建工程在已建成综合楼预留场地上进行扩建，不新增土地占用；110kV桥火1232/桥潘1233线双T接入土桥变输电线路走廊征询了当地街道规划管理部门的意见，原则同意该路径方案，要求对方案进行绿化，并根据相关要求进行报批（见附件四）。
1.7与本项目有关的原有污染情况及主要环境问题
根据本次现场监测和调查结果，110kV土桥变站界声环境昼间为51.5~58.4dB(A)，夜间42.7~49.2dB(A)，除东南侧昼、夜间噪声满足《工业企业厂界环境噪声排放标准》（GB12348-2008）4类标准要求外，其余三侧昼、夜间噪声均满足《工业企业厂界环境噪声排放标准》（GB12348-2008）2类标准要求。站址附近敏感目标处声环境昼间为43.2dB(A)，夜间为40.6dB(A)，声环境昼、夜间均满足《声环境质量标准》（GB3096-2008）2类标准要求。
110kV土桥变围墙四周工频电场强度为0.004~0.012kV/m，工频磁感应强度为（0.072~0.109）×10-3mT，站址附近敏感目标处工频电场强度为0.003kV/m，工频磁感应强度为0.023×10-3mT，满足工频电场强度4kV/m，工频磁感应强度0.1mT的评价标准要求。
在好天气条件下，0.5MHz频率的110kV土桥变站界四周无线电干扰值为34.3~35.2dB（μV/m），满足无线电干扰场强46 dB（μV/m）的推荐限值要求；变电站周围敏感目标处在好天气条件下，0.5MHz频率无线电干扰值为32.2dB（μV/m）。
变电所已按终期规模建设事故油池（容积30m3）和化粪池。变压器事故油排入事故油池后，由有资质的单位回收利用。变电站自投运以来，未发生事故油泄漏现象。所区内生活污水经化粪池处理后，用于所区绿化。本工程不存在原有的污染及环境问题。
2建设项目所在地自然环境社会环境简况
2.1自然环境简况（地形、地貌、地质、气象、水文、植被、生物多样性等）
鄞州区地处浙江东部沿海，疆域在东经121°08’~121°54’，北纬29°37’~29°57’之间。东西向最大长度74km，南北最大宽度32.3km。区界周长269km，其中有海岸线25.66km。全区总面积1380.54km2，其中山区面积706.14km2，占总面积的51.14％；平原面积528.54km2，占38.30％；水域面积145.86km2，占10.60％，故有“五山四地一分水”之称。
境内的大地构造属闽浙地盾的东北部，地层分布以中生代的火山岩居多。境内地貌东南部与西部为丘陵与山地，中部为宽广的平原，总形势呈马鞍形。东南部丘陵山地面积为375.48km2，有太白、福泉、金峨诸山，以太白山最高，主峰高程海拔656.9m。西部丘陵山地面积353.98km2，属于括苍山系天台山脉的四明山，绵亘数县，从西向东插入本区西部，层峦迭嶂，诸峰雄峙，最高峰奶部山海拔高程915m。中央部位为奉化江两岸，总面积532.60km2，并以奉化江为界分为鄞东南平原和鄞西平原两部分。
鄞州区地处低纬度带，最大日射角为71.7°，最小为36.5°，年平均日照时2070小时，年平均太阳能辐射量110.2千卡／cm2。全年无霜期238天，年平均气温16.2℃，历史上有纪录的极端高温为40.8度（2003年8月1日），极端低温为－8.8℃。年均降水量1538.8mm，年均雨日174天，年均相对湿度82.4％，蒸发量894.4mm。
鄞州区属亚热带季风性湿润气候，因濒临东海又带有海洋性气候特征。本地四季分明，3~4月为春季，5~8月为夏季，9~11月为秋季，12~2月为冬季，年均下雪7次。冬季盛行西北风，较寒冷干燥，但多晴朗天气，光温互补，宜越冬作物生长；夏季盛行东南风，雨热同步，宜水稻等作物生长，其时有台风，年均台风雨1.8次；春秋两季雨量均衡，冷热适中。本区主要灾害性天气有台风、暴雨、久雨、伏旱、寒潮和霜冻等。鄞州区地处中亚热带东部常绿阔叶林，地质、土壤、气候、生物等因素的综合作用，给植被生长创造了有利的条件。
工程所在地植被现状
110kV土桥变第三台主变扩建工程位于已建成的综合楼内预留场地 建设，现状为水泥地面。

2.2社会环境简况（社会经济结构、教育、文化、文物保护等）
鄞州区位于浙江省东部，是宁波市的一个区。西北与西部与余姚接壤，南部紧邻奉化，
东南临象山港与象山隔水相望。版图轮廓呈蝴蝶状，紧依宁波东、南、西三面。全区总面积1380.54 km2，现有17个镇、1个乡、6个街道，常住人口76万。
鄞州区共有普通中学46所，在校学生51411人；中等职业学校10所，在校学生14663人；小学113所，在校学生7.65万人。义务教育的普及程度稳步提高，小学入学率、巩固率和升学率均达100％，初中毕业生升入高中段比例为97.98％，义务教育学龄人口入学率达100％。鄞州区普通高校上线率和本科上线率继续居全省首位，普通高校、本科和重点上线率分别为98.37％、71.29％、20.48％。率先实施职业高中教育免收学费政策。全区80％的镇、街道成为“推进教育现代化示范镇、街道”。
110kV土桥变第三台主变扩建工程评价范围内没有文物保护区、风景名胜区和居民集中区等需要特殊保护的敏感区域。

3环境质量现状
3.1建设项目所在地区域环境质量现状及主要环境问题（环境空气、地面水、地下水、声环境、辐射环境、生态环境）
本项目为110kV变电站第三台主变扩建工程，工程的主要环境问题为110kV变电站运行产生的噪声、工频电场、工频磁场、无线电干扰；110kV电缆输电线路运行产生的工频电场、工频磁场。
为了解拟扩建变电站及电缆输电线路的电磁及噪声环境现状，我院委托南京电力设备质量性能检验中心（计量认证合格证书2012100224D号）对本工程的电磁环境及声环境进行了现状监测。
（1）监测项目
工频电场、工频磁场：距离地面1.5m高处工频电场强度、工频磁感应强度。
无线电干扰：距离地面2m高处的无线电干扰场强。
声环境：等效连续A声级（LeqdB(A)）。
（2）监测方法
工频电场及工频磁场监测方法执行《辐射环境保护管理导则－电磁辐射监测仪器和方法》（HJ/T10.2-1996），《高压交流架空送电线路、变电站工频电场和磁场测量方法》（DL/T988-2005）；无线电干扰监测方法执行《高压架空输电线、变电站无线电干扰测量方法》（GB/T7349-2002）。
环境噪声监测方法执行《工业企业厂界环境噪声排放标准》（GB12348-2008）和《声环境质量标准》（GB3096-2008）。
（3）监测仪器
Ⅰ.声环境
声环境监测采用杭州爱华仪器有限公司的AWA6270+型噪声频谱分析仪，检定有效期为2013年4月1日~2014年3月31日，检定证书编号为E2013-0021346，年检单位为江苏省计量科学研究院。
主机出厂编号：045140
频率范围：10Hz - 20kHz
灵敏度：40mV/Pa
量程范围：25dB(A) - 130dB(A)
Ⅱ.工频电场、工频磁场
监测仪器采用EFA300电磁场测量系统，制造商为德国Narda公司，检定有效期为2013年4月24日~2014年4月23日，检定证书编号为2013F33-10-002936，年检单位为上海市计量测试技术研究院。
频率范围：5Hz - 40GHz
探头出厂编号：W-0015
频率范围：5Hz - 100kHz
量程范围：电场：0.7V/m~100kV/m
磁场：0.4nT~31.6mT
Ⅲ.无线电干扰
监测仪器采用意大利PMM公司的PMM9010电磁干扰测量接收机，检定有效期为2013年2月27日~2014年2月26日，检定证书编号为2013F33-10-000271，年检单位为上海市计量测试技术研究院。
主机出厂编号：000WE50311
频率范围：9kHz - 30MHz
量程范围：0 - 134dB(μV/m)
天线型号：RA01-HV
天线出厂编号：113OJ41205
频率范围：10kHz - 30MHz
（4）监测布点
本次环评在110kV土桥变电站站址周围及环境保护目标处布置了现状监测点。具体监测点位见图1.2。
（5）监测时间及监测条件
监测时间：2014年1月2日 （昼间：12:30~17:00，夜间：22:00~24:00）
监测条件：多云。昼间6~9℃，相对湿度45%，风速≤2m/s；夜间0~3℃，相对湿度53%，风速≤1.5m/s。
运行工况：#1：电流160.2A，有功28.4MW，无功8.58MVar；
#2：电流128.4A，有功23.8MW，无功6.74 MVar。
（6）监测结果见表3.1。

表3.1(a)　110kV土桥变电站围墙四周环境现状
测点位置
工业企业厂界环境噪声dB(A)
工频电场强度（kV/m）
工频磁感应强度(×10-3mT)
0.5MHz下无线电干扰水平（dB（μV/m））
昼间
夜间
变电站东北侧（1）
53.5
46.4
0.005
0.072
34.6
变电站东南侧（2）
58.4
49.2
0.007
0.075
34.8
变电站西南侧（3）
51.8
43.9
0.012
0.109
35.2
变电站西北侧（4）
51.5
42.7
0.004
0.074
34.3
标准值
60/70
50/55
4.0kV/m
0.1mT
46dB（μV/m）
*变电站东南侧约15m为下应北路,执行《工业企业厂界环境噪声排放标准》（GB12348-2008）4类标准。
表3.1(b) 110kV土桥变电站周围敏感目标环境现状
测点位置
声环境现状监测值dB(A)
工频电场强度（kV/m）
工频磁感应强度(×10-3mT)
无线电干扰(dB（μV/m），频率为0.5MHz时)
昼间
夜间
西北侧约93m荣安蝶园1幢前（5）
43.2
40.6
0.003
0.023
32.2
标准值
60
50
0.1mT
4.0kV/m
46 dB（μV/m）
110kV土桥变站界声环境昼间为51.5~58.4dB(A)，夜间42.7~49.2dB(A)，除东南侧昼、夜间噪声满足《工业企业厂界环境噪声排放标准》（GB12348-2008）4类标准要求外，其余三侧昼、夜间噪声均满足《工业企业厂界环境噪声排放标准》（GB12348-2008）2类标准要求。站址附近敏感目标处声环境昼间为43.2dB(A)，夜间为40.6dB(A)，声环境昼、夜间均满足《声环境质量标准》（GB3096-2008）2类标准要求。
110kV土桥变围墙四周工频电场强度为0.004~0.012kV/m，工频磁感应强度为（0.072~0.109）×10-3mT，站址附近敏感目标处工频电场强度为0.003kV/m，工频磁感应强度为0.023×10-3mT，满足工频电场强度4kV/m，工频磁感应强度0.1mT的评价标准要求。
在好天气条件下，0.5MHz频率的110kV土桥变站界四周无线电干扰值为34.3~35.2dB（μV/m），满足无线电干扰场强46 dB（μV/m）的推荐限值要求；变电站周围敏感目标处在好天气条件下，0.5MHz频率无线电干扰值为32.2dB（μV/m）。
3.2 主要环境保护目标（列出名单和保护级别）
根据现场调查及工程设计资料的了解，本工程评价范围内无文物古迹、自然保护区、水土流失重点防治区、森林公园，亦无珍稀植物及珍稀动物栖息地；无线电干扰评价范围内无导航台、卫星地面站或广播电视发射塔。因此确定本工程的环境保护目标为变电站周围200m范围内的民房，具体情况见表3.2。

表3.2 110kV土桥变电站及输电线路周围环境保护目标一览表
工程名称
地理位置
环境保护目标
方位
最近距离
规模
（评价范围内）
110kV土桥变电站
鄞州区潘火街道
荣安蝶园小区
西北侧
约93m
1幢，十一层平顶
110kV桥火1232/桥潘1233线双T接入土桥变输电线路
评价范围内无环境保护目

4评价适用标准
环 境 质 量 标 准
声环境质量标准：
110kV土桥变电站站址东南侧执行《声环境质量标准》（GB3096-2008）4a类标准，其余侧执行《声环境质量标准》（GB3096-2008）2类标准。输电线路沿紫城西侧、四明东路南侧走线时，执行《声环境质量标准》（GB3096-2008）4a类声环境功能区要求。
工频电场、工频磁场：
根据《500kV超高压送变电工程电磁辐射环境影响评价技术规范》（HJ/T24-1998），推荐以4kV/m作为居民区工频电场评价标准；应用国际辐射保护协会关于对公众全天辐射时工频限值0.1mT作为磁感应强度的评价标准；
110kV变电站工程参照该标准执行。
污 染 物 排 放 标 准
厂界环境噪声排放标准：
110kV土桥变电站站界东南侧执行《工业企业厂界环境噪声排放标准》（GB12348-2008）4类标准，其余侧执行《工业企业厂界环境噪声排放标准》（GB12348-2008）2类标准。
《建筑施工场界环境噪声排放标准》（GB12523-2011）（施工期）。具体见表4.1。
表4.1建筑施工场界环境噪声排放限值 单位：dB（A）
昼

夜间
70
55
无线电干扰：
执行《高压交流架空送电线无线电干扰限值》（GB15707-1995），该标准规定在边相导线投影20m距离处、测试频率为0.5MHz的好天条件下：
110kV变电站参照该标准执行。
总 量 控 制 指 标
无

5建设项目工程分析
5.1 工艺流程简述（图示）
5.1.1 变电站
在输送电能时，采用高压（110kV）输送可减少线路损耗，提高能源利用率。由于高压电能不能直接提供给工农业生产和人民生活使用，必须进行逐级降压。本工程将来自110kV输电线路的电能通过架空输电线路接入110kV变电所，通过所内的110kV配电装置，经110kV变压器，降压为10kV电能，再经过10kV配电装置向周围变电所送出。输变电工程的工艺流程与产污过程如图5-1所示。

电缆输电线路

图5.1 输变电工程环境影响示意图
5.1.2 输电线路
输电线路是从电厂或变电所向消费电能地区输送大量电能的主要渠道或不同电力网之间互送大量电力的联网渠道，是电力系统组成网络的必要部分。输电线路一般采用架空和电缆两种方式，架空线路一般由塔基、杆塔、架空线以及金具等组成，电缆敷设在电缆沟内。
5.2 施工组织
本工程为110kV主变扩建工程，在站内预留场地上建设。施工期主要是在预留场地上进行设备安装。新建110kV输电线路工程主要施工活动包括修建少量简易道路、材料运输等几个方面。
110kV输电线路新建工程应尽量避免雨季施工，以避免水土流失。电缆沟开挖后应及时覆土，并进行植被恢复，以减少水土流失和扬尘对周围环境的影响。
5.3 主要污染工序
5.3.1 施工期
5.3.1.1 变电站
（1）生态环境
本工程在综合楼内预留场地上进行主变扩建，不需要新征土地，对周围生态环境没有影响。
（2）噪声
项目施工期主要在站内预留场地上进行主变和相应电气设备的安装，施工期噪声主要来自设备的运输，运输车辆源强噪声级最大可达到95dB（A）。
（3）废（污）水
工程施工期间的主要水污染物为施工人员的生活污水。本工程施工期主要是完成主变及电气设备的安装，施工期很短，因而生活污水产生量很小，利用站内已有的污水处理设施即可。
施工期施工现场的用水量很小，几乎无生产废水排放。
（4）扬尘、粉尘
来自材料运输时产生的扬尘和粉尘。
（5）固体废物
施工期的固体废物主要有施工人员的生活垃圾，本工程施工期很短，生活垃圾利用站内的垃圾箱收集，并与站内的生活垃圾一起集中填埋。
（6）土地占用
本工程施工期对土地的占用主要为临时占地及电缆沟的开挖，变电站临时占地均设置于围墙内，对土地利用和生态环境没有影响。
5.3.2 运营期
（1）电磁影响
①工频电场、工频磁场
110kV变电站及110kV电缆输电线路在运行过程中，电流在导线中的流动会使周围一定范围产生一定强度的工频电场、工频磁场。
②无线电干扰
110kV变电站运行，会产生无线电干扰。
110kV电缆输电线路运行过程中，不产生无线电干扰。
（2）噪声
110kV土桥变电站运行，主变压器会产生噪声，对周围声环境有一定影响。
110kV电缆输电线路运行过程中，对环境噪声无影响。
（3）废水
本期扩建工程不新增人员编制，生活污水量不增加。
110kV电缆输电线路运行，没有水污染产生。
（4）固体废物
本期扩建工程不新增人员编制，生活垃圾量不增加。
110kV电缆输电线路运行过程中，不产生固体废弃物。
（5）环境空气
110kV变电站及110kV电缆输电线路运行，不产生环境空气污染物。
（6）土地占用
运行期的土地占用主要是项目建成后的永久占地，本工程主变扩建不需要新征土地，对生态环境没有影响。
6项目主要污染物产生及预计排放情况
内容

类型
排放源
（编号）
污染物名称
处理前产生浓度及产生量（单位）
排放浓度及排放量
（单位）
大气污染物
施工扬尘
TSP
微量
微量
水污染物
本期不新增人员编制，生活污水量不增加
—
—
—
电磁环境
主变压器
工频电场
工频磁场
无线电干扰

工频电场强度：＜4kV/m
工频磁感应强度：＜0.1mT
无线电干扰：＜46dB（μV/m）
电缆输电线路
工频电场
工频磁场
-
工频电场：＜4kV/m
工频磁场：＜0.1mT
固体废物
本期不新增人员编制，生活垃圾量不增加
—
—
—
噪 声
变电站施工中主要的噪声源为卡车，其声源声功率级为70-95dB（A）。
变电站运行噪声源主要来自于主变压器，主变压器噪声不大于55dB(A)。

其 它
特征污染物为无线电干扰和工频电场、工频磁场、详见专题评价
主要生态影响
本次主变扩建在综合楼内预留场地上建设，不新征土地，对区域生态环境没有影响。

国电环境保护研究院 23 025-58630834
7环境影响评价
7.1 施工期环境评价
7.1.1 噪声影响分析
根据同类型工程调研，变电站扩建工程施工期的噪声主要来自设备和材料的运输阶段，主要噪声源为运输施工材料的卡车。施工机械的噪声级见表7.1。
表7.1 本工程施工机械的噪声及限值 单位：dB（A）
设备名称
距设备距离
m）
噪声源
《建筑施工场界环境噪声排放标准》（GB12523-2011）
昼间
夜间
卡车
15
70~95
75
55
卡车属于移动噪声源，仅在卡车经过时对周围环境有短暂影响。且本期扩建工程仅需在预留场地上扩建一台主变，施工期短，随着施工期的结束，施工噪声随即消失，因此本期施工噪声对周围环境影响不大。
7.1.2 废水排放分析
变电站施工较集中，施工期的废污水主要来自施工人员的生活污水，主要污染因子为SS和COD、石油类。施工期生活污水利用变电站现有污水处理设施处理，因此不会对地表水造成影响。
7.1.3 固废影响分析
变电站施工期间固体废弃物主要为施工人员的生活垃圾和建筑垃圾。
施工期间施工人员日常生活产生的生活垃圾应利用站内的垃圾箱收集，委托当地环卫部门定期运至城市垃圾处理中心处理。
7.1.4 施工扬尘影响分析
本工程在综合楼内预留场地施工,基本不会存在施工扬尘问题。
7.1.5对土地功能的影响分析
变电站主变扩建在站内预留场地上建设，不需要新征土地，对土地功能没有影响。
7.2 运行期环境评价
7.2.1 变电站声环境预测评价
（1）设备声源
变电站运行噪声源主要来自于主变压器、电抗器等大型声源设备，一般情况下变电站运行期的主要噪声源来自主变压器。按终期规模考虑，变电站主变，其外壳2.0m处的噪声级为55dB(A)，变电站的设备噪声源见表7.2。
表7.2 110kV变电站的设备噪声源一览表
设 备 名 称
噪声源，dB（A）
主变压器（离主变2m处）
55
（2）变电站运行时厂界噪声预测计算
噪声从声源传播到受声点，受传播距离、空气吸收、阻挡物的反射与屏蔽等因素的影响，声级产生衰减。
根据HJ2.4-2009《环境影响评价技术导则 声环境》，按照“8.4 典型建设项目噪声影响预测”中“8.4.1 工业噪声预测”中的方法进行。
110kV土桥变电站为全户内布置变电站，主变压器声源属于室内声源。
以主变压器室的外墙面作为面源（考虑降噪措施的衰减量），预测变电站运行后的厂界环境噪声排放值及周围环境保护目标处的声环质量。预测模式如下：
建设项目声源在预测点产生的等效声级贡献值计算公式：
LA（r）= LA（r0）-Adiv-Abar
式中：
LA（r）—建设项目声源在预测点的等效声级贡献值，dB(A)；
LA（r0）—声源在r0处的A声级，dB(A)；
Adiv—几何发散衰减;
Abar —屏障衰减。
设面声源的长为b，宽为a（b＞a）。当预测点和面声源中心距离r处于以下条件时，可按下述方法近似计算：
1）r<a/π时，几乎不衰减（Adiv≈0）；
2）当a/π<r<b/π，距离加倍衰减3dB左右，类似线声源衰减特性（Adiv≈10 lg（r/r0））；
3）当r>b/π时，距离加倍衰减趋近于6dB，类似点声源衰减特性（Adiv≈20 lg（r/r0））。
土桥变电站面声源长b=11m，本次扩建3#主变面声源中心和东北、东南、西南、西北侧预测点距离分别为24m、21m、22m、42m，大于b/π。
因此本报告中对于面声源的衰减按类似点声源衰减特性（Adiv≈20 lg（r/r0））计算。
表7.3 本工程室内变声源及降噪措施汇总表
项目名称
噪声源强最大值（dB（A））/距围墙最近距离（m）
东北侧
东南侧
西南侧
西北侧
110kV土桥变电站
3#主变本期
<20dB(A)/11m
<20dB(A)/16m
<20dB(A)/14m
<20dB(A)/11m
注：1、表中源强是在考虑降噪措施衰减后的主变压器所在建筑物的外墙面的源强值，土桥变散热器布置在变压器室外，但散热器运行噪声基本不产生噪声。
2、表中距离是指主变所在建筑物外墙面距离变电站外围墙的距离。
3、在变压器室内墙加装吸声墙板，变压器室墙体可阻隔主变噪声15dB（A）；开关室、控制室等建筑可阻隔主变噪声15dB（A）。
4、对于有多重墙体阻隔的主变，由于其贡献值小于20dB（A），在叠加时不考虑其影响。
（3）变电站厂界环境噪声排放值计算
根据变电站电气总平面布置图，结合上述预测计算模型、计算参数及表7.3，按最终规模3台主变考虑，变电站厂界环境噪声排放结果见表7.3，距离变电站最近的环境保护目标处的声环境预测结果见表7.4。
表7.4 110kV土桥变本期扩建工程投运后厂界环境噪声排放预测值　单位：dB(A)
测点
时段
现有工程厂界环境噪声排放值
本期扩建工程厂界环境噪声排放贡献值
本期扩建工程投运后厂界环境噪声排放预测值
标准
超标量
（1）
东北侧
昼间
53.
