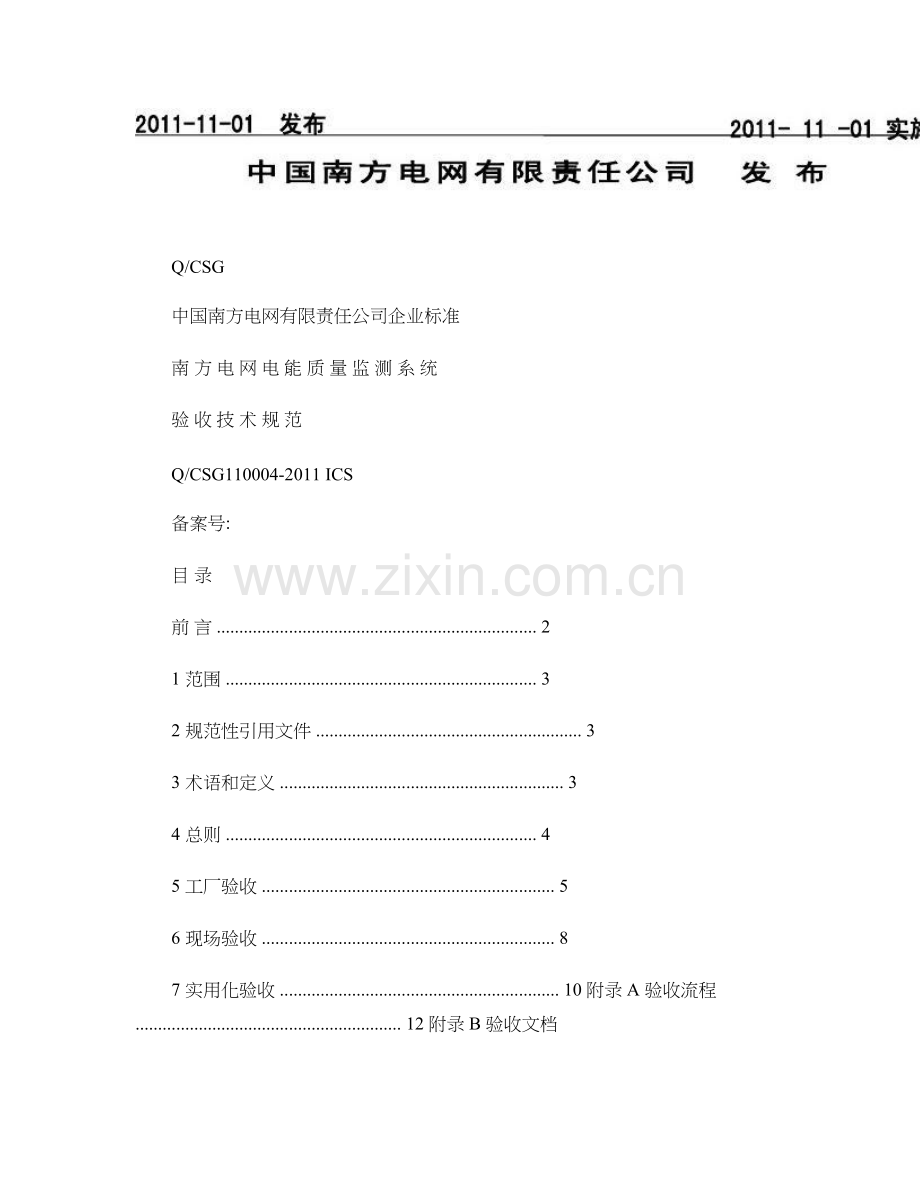

Q/CSG中国南方电网有限责任公司企业标准南 方 电 网 电 能 质 量 监 测 系 统验 收 技 术 规 范Q/CSG110004-2011 ICS备案号:目 录前 言 . 21 范围 . 32 规范性引用文件 . 33 术语和定义 . 34 总则 . 45 工厂验收 . 56 现场验收 . 87 实用化验收 . 10 附录 A 验收流程 . 12 附录 B 验收文档 . 16 附录 C 工厂验收测试原始记录表格 . 80前 言为使中国南方电网有限责任公司电能质量监测系统验收工作具有专业性、 规范性和可操 作性,特制定本规范。本规范由中国南方电网有限责任公司技术标准工作领导小组批准。本规范由中国南方电网有限责任公司生产技术部提出、归口并解释。本规范主编单位、参编单位、主要起草人和主要审查人:主 编 单 位:中国南方电网有限责任公司生产技术部参 编 单 位:广东电网公司生产技术部广东电网公司深圳供电局广东电网公司电力科学研究院深圳领步科技公司主要起草人:马 健 皇甫学真 黄荣辉 邱 野 梁洪浩 刘文山 钟 聪 曾 强 江健武 赵继光 李 锐 马 明 杨盛辉 王海峰 主要审查人:曾 江 韩民晓 肖 遥 梅桂华 刘军成 董旭柱 刘 路 彭 波 黄 滔 辛 阔 况 华 吴永华1范围本标准规定了电能质量监测系统工厂验收、 现场验收及实用化验收的验收职责、 验收组 织与验收标准等内容。本规范适用于中国南方电网有限责任公司(以下简称南方电网公司所辖交流 50Hz 电 网范围内电能质量监测系统的验收工作。2规范性引用文件下列文件中的条款通过本规范的引用而成为本规范的条款。 凡是注日期的引用文件, 其 随后所有的修改单 (不包括勘误的内容 或修订版均不适用于本规范, 但鼓励使用这些文件 的最新版本。凡是不注日期的引用文件,其最新版本适用于本规范。GB/T 12325-2008 电能质量 供电电压偏差GB/T 12326-2008 电能质量 电压波动和闪变GB/T 14549-1993 电能质量 公用电网谐波GB/T 15543-2008 电能质量 三相电压不平衡度GB/T 15945-2008 电能质量 电力系统频率偏差GB/T 17626.2-2006 4级 静电放电抗扰度GB/T 17626.3-2006 3级 射频电磁场辐射抗扰度GB/T 17626.4-2008 4级 电磁兼容 试验和测量技术 电快速瞬变脉冲群抗扰度试 验GB/T 17626.5-2008 4级 浪涌冲击抗扰度GB/T 18481-2001 电能质量 暂时过电压和瞬态过电压GB/T 19862-2005 电能质量 监测设备通用要求GB/T 24337-2009 电能质量 公用电网间谐波DL/T 500-2009 电压监测仪使用技术条件DL/T 1028-2006 电能质量测试分析仪检定规程Q/CSG -2011 南方电网电能质量监测系统技术规范IEC 61000-4-30 Testing and measurement techniques-Power quality measurement methods3术语和定义3.1电能质量监测系统 Power quality monitoring system是指实现对电网电能质量进行监测的系统,主要包括主站、监测终端及通信网络。3.2电能质量监测终端 Power quality monitoring terminal unit适用于对电能质量一项或多项指标进行监测的装置总称。3.3电压监测终端 Voltage monitoring terminal unit是指具有监测电压偏差及统计电压合格率和电压超限率功能的监测终端。3.4工厂验收 Factory Acceptance Test(FAT 是指电能质量监测系统在出厂前进行的测试检验工作, 其目的是检验系统的功能和性能 在工厂模拟测试环境下是否满足相关技术规范和项目技术合同的具体要求。3.5现场验收 Site Acceptance Test (SAT是指在现场安装调试完毕后对电能质量监测系统进行检测,对功能和性能进行确认。 3.6实用化验收 Operational Acceptance Test (OAT是指电能质量监测系统现场验收六个月后, 针对现场验收遗留问题及六个月连续运行期 间新发现问题进行的考评验收。3.7缺陷 Defect是指在验收测试过程中发现的不满足合同技术协议或相关规范要求的基本功能和主要 性能指标,影响系统稳定运行的问题。3.8偏差 Deflection是指在验收测试过程中发现的不满足合同技术协议或相关规范要求的具体功能和性能 指标,但不影响系统稳定运行,可通过简易修改补充得以纠正的问题。3.9差异 Difference是指验收测试过程中发现的已实现的各项功能及性能、 相关软硬件设备与合同技术文件 或相关技术规范所规定的具体条款之间存在的不相符合的项目以及新提出的技术要求。4总则4.1电能质量监测系统的验收对象分为主站系统、电能质量监测终端、电压监测终端与通信 装置。4.2电能质量监测系统的验收工作按时间顺序分为工厂验收、 现场验收和实用化验收三个阶 段, 只有在前一阶段验收合格通过后, 方可进入下一阶段。 各阶段验收都应严格遵循 Q/CSG -2011南方电网公司电能质量监测系统技术规范 、项目合同技术协议及本规范所作的规 定,不足部分应执行当前国家标准或行业标准。4.3在不同验收阶段,制造单位、施工单位及建设单位应参照附录 A 所示的职责分工与验收流程开展验收工作。4.4工厂验收应在设备生产、调试、预验收工作完成后,在设备出厂前进行。4.5在工厂验收阶段, 监测终端原则上应抽取总量 3%-10%作为样品数, 若样品数量过多, 则 由验收工作组按建设规模确定抽样数量。4.6现场验收应在设备现场安装调试完毕后,启动投运前进行。4.7工厂验收和现场验收的大纲参照本规范附录提供的文档模版进行编制, 测试内容必须涵 盖验收文档的条目, 并结合具体的工程项目进行补充。 实用化验收大纲按验收文档要求执行。 4.8实用化验收应在电能质量监测系统现场验收通过半年后进行;实用化验收后,对于新接 入的监测终端,只需进行工厂验收和现场验收。4.9在各阶段验收过程中,验收工作组的组成应考虑组织验收、实际测试、综合评价等工作 的需要, 选择相关专业人员参加; 验收工作组必须严格按照验收大纲和验收流程进行该阶段 的验收工作,并在验收测试工作结束后完成报告文件的编制、上报和审批工作。5工厂验收5.1电能质量监测主站系统5.1.1验收条件5.1.1.1主站系统符合订货技术条件要求,并通过验收单位的入网测试。5.1.1.2制造单位完成主站系统工厂预验收 (即由制造单位在工厂验收前内部组织的测试验 收 , 编制并提交了内部质量检测报告、 工厂验收大纲及申请报告, 并经建设单位审核通过。 5.1.1.3制造单位完成工厂模拟测试环境的搭建, 完成主站系统软硬件安装调试, 基本完成 建设单位提出的典型图形、报表、曲线和数据库等系统工程化及用户化工作。5.1.1.4制造单位已提交技术手册、使用手册、维护手册和有关技术图纸。5.1.1.5验收工作组已成立。5.1.2验收大纲制造单位必须根据附录 B 电能质量监测主站系统工厂验收文档,结合南方电网电能 质量监测系统技术规范、技术协议、招标文件等文件编制验收大纲,并提交验收工作组审 核确认。5.1.3评价标准主站系统工厂验收符合下列要求,即可认为通过工厂验收。5.1.3.1所有软硬件设备型号、数量、配置符合项目合同技术协议书要求。5.1.3.2制造单位提交的技术手册、 使用手册、 维护手册与第三方软件许可声明等正确有效,项目建设文件及相关资料齐全。5.1.3.3通过 72h 连续运行测试。若是没有通过,其重复测试的次数不超过 2次。5.1.3.4工厂验收测试结果满足南方电网电能质量监测系统技术规范 、项目技术文件和 本规范要求。根据验收大纲测试的结果无缺陷,偏差项总数不得超过测试项目总数的 5%。 5.1.4文档资料5.1.4.1工厂验收申请文件1 工厂预验收试验报告;2 工厂验收申请报告;3 工厂验收大纲;4 软、硬件设备清单(含型号、数量、配置 。5.1.4.2工厂验收技术文件1 合同技术协议书;2 技术联络会纪要;3 设计变更书(系统设计有变动的情况下有效,设计单位提交 。5.1.4.3工厂验收阶段项目建设文件1 项目阶段性工作报告(工厂验收阶段,制造单位和建设单位共同编制 ;2 培训报告,包括培训技术资料、培训计划、培训总结。5.1.4.4工厂验收报告1 工厂验收结论;2 工厂验收测试报告(含测试大纲 ;3 工厂验收差异汇总报告 (同时作为工厂验收遗留问题备忘录, 制造单位应对每一项差异 提出解决方法和预计解决时间,限期处理完成 ;4 设备和文件资料核查报告(附设备清单和文件资料清单 。5.2电能质量监测终端、电压监测终端5.2.1验收条件5.2.1.1电能质量监测终端、电压监测终端符合订货技术条件要求,并通过入网测试。 5.2.1.2电能质量监测终端、电压监测终端已完成生产工作。5.2.1.3制造单位已完成工厂测试环境搭建,对于模拟设备和测试设备也准备就绪。 5.2.1.4制造单位已编制并提交技术手册、 使用手册、 维护手册和终端有关技术图纸、 合格 证、检验报告,并经设计单位、建设单位审核确认。5.2.1.5制造单位完成系统工厂预验收, 并达到项目技术文件及相关技术规范的要求, 编制 并提交了工厂预验收报告、工厂验收申请报告及工厂验收大纲,并经建设单位审核通过。 5.2.2验收大纲验收大纲的编制参见附录 B :电能质量监测终端、电压监测终端工厂验收文档。 5.2.3评价标准工厂验收达到以下要求时,可认为工厂验收通过。5.2.3.1电能质量监测终端、电压监测终端的文件及资料齐全。5.2.3.2所有软、硬件设备型号、数量、配置均符合项目合同技术协议的要求。5.2.3.3工厂验收结果必须满足南方电网电能质量监测系统技术规范 、项目技术文件和 本规范要求,无缺陷项目,偏差项目总数不得超过 5 项。5.2.4文档资料5.2.4.1工厂验收申请文件1 工厂预验收试验报告;2 工厂验收申请报告;3 工厂验收大纲;4 软、硬件设备清单(含型号、数量、配置 。5.2.4.2工厂验收技术文件1 合同技术协议书;2 技术联络会纪要;3 设计变更书(设计有变动的情况下有效,设计单位提交 ;4 型式试验报告;5 设备清单(包括设备详细配置情况及文件资料清单;6 技术手册、使用手册和维护手册与第三方软件许可证书。5.2.4.3工厂验收阶段项目建设文件1 项目阶段性工作报告(工厂验收阶段,制造单位和建设单位共同编制 ;2 培训报告,包括培训技术资料、培训计划、培训总结(含被培训人员的考评成绩 。 5.2.4.4工厂验收报告1 工厂测试验收报告(含测试大纲 ;2 工厂验收差异汇总报告 (同时作为工厂验收遗留问题备忘录, 制造单位应对每一项差异 提出解决方法和预计解决时间,限期处理完成 ;3 设备和文件资料核查报告(附设备清单和文件资料清单 ;4 工厂验收结论。6现场验收6.1电能质量监测主站系统6.1.1验收条件6.1.1.1硬件设备和软件系统已在现场安装、 调试完成, 具备接入条件的电能质量监测终端、 电压监测终端已全部接入系统,系统在线运行正常。6.1.1.2建设单位应提交与现场安装一致的终端布置图、线缆连接图以及相应的图纸清册, 并经设计单位审核批准。6.1.1.3建设单位依照项目技术文件及本规范对各应用功能及性能进行自查核实, 完成现场 安装调试报告编制, 并提交现场验收申请报告, 经建设单位审核通过, 安装调试报告和申请 报告已报备归口管理部门。6.1.1.4验收工作组已成立,并已完成编制现场验收大纲,形成正式文本。6.1.2验收大纲验收大纲编制参见附录 B :电能质量监测主站系统现场验收文档。6.1.3评价标准主站系统现场验收达到以下要求时,可认为主站系统现场验收通过。6.1.3.1系统文件及资料齐全。6.1.3.2所有软、硬件设备型号、数量、配置均符合项目合同技术协议的要求。6.1.3.3验收结果必须满足南方电网电能质量监测系统技术规范 、项目技术文件和本规 范要求,无缺陷项目,偏差项目总数不得超过 2%。6.1.4文档资料6.1.4.1现场验收申请文件1 现场安装调试报告;2 现场验收申请报告;3 工厂验收报告;4 软、硬件设备清单(含型号、数量、配置 ;5 现场验收大纲。6.1.4.2现场验收技术文件1 技术联络会纪要;2 设计变更书(系统设计有变动的情况下有效,设计单位提交 。6.1.4.3现场验收阶段项目建设文件项目阶段性工作报告(由制造单位和建设单位共同编制。6.1.4.4现场验收报告文件1 现场验收测试报告(含测试大纲 ;2 现场验收差异汇总报告 (同时作为现场验收遗留问题备忘录, 制造单位应对每一项差异 提出解决方法和预计解决时间,限期处理完成 ;3 现场设备验收及文件资料现场核查报告(附现场设备验收清单和文件资料清单 ;4 现场验收测试统计及分析报告;5 现场验收结论。6.2电能质量监测终端、电压监测终端6.2.1验收条件6.2.1.1安装调试单位完成二次回路接线工作, 完成电能质量监测终端、 电压监测终端的调 试验收,并与主站系统完成联调。完成调试报告的编制,并已提交建设单位。6.2.1.2验收工作组已成立,并已完成编制现场收大纲,形成正式文本。6.2.1.3安装调试单位已提交现场验收申请报告,并已报验收工作组批准。6.2.2验收大纲验收大纲的编制参见附录 B :电能质量监测终端、电压监测终端验收文档。6.2.3评价标准现场验收达到以下要求时,可认为现场验收通过。6.2.3.1电能质量监测终端、电压监测终端的文件及资料齐全。6.2.3.2所有软、硬件设备型号、数量、配置均符合项目合同技术协议的要求。6.2.3.3验收结果必须满足南方电网电能质量监测系统技术规范 、项目技术文件和本规 范要求,无缺陷项目,偏差项目总数不得超过 2项。6.2.4文档资料6.2.4.1现场验收申请文件1 安装调试报告;2 现场验收申请报告。6.2.4.2现场验收技术文件1 参数配置表、信息表;2 设计、施工及设计变更图纸;3 安装调试报告;4 电能质量监测终端、电压监测终端联调报告。6.2.4.3现场验收报告1 现场验收结论;2 现场验收测试报告(含测试大纲 ;3 现场验收差异汇总报告 (同时作为现场验收遗留问题备忘录, 安装调试单位和制造单位 应对每一项差异提出解决方法和预计解决时间,限期处理完成 。7实用化验收7.1实用化验收应具备的条件7.1.1电能质量监测系统所接入的终端数量必须达到本期电能质量项目建设数量的 100%。 7.1.2现场验收遗留问题已解决。7.1.3按实用化要求连续试运行考核六个月以上,有完整记录,并经自查合格。7.1.4试运行考核期满后,运行部门提交电能质量监测系统实用化验收申请报告和试运行 报告,经归口管理部门审定,提交上一级管理部门。7.1.5运行部门组织电能质量监测系统实用化验收大纲已编制完成并形成正式文本。 7.1.6必备资料验收检查得分高于 24分。7.2验收大纲7.2.1验收大纲的编制参见附录 B :实用化验收文档。7.2.2实用化验收采用计分制,总分为 600分,验收工作按实用化验收大纲所列内容进行 逐项验收和填写,大纲内容和分数的分配情况如下。7.2.2.1系统规模统计。7.2.2.2必备资料验收(总分:30分 。7.2.2.3主站系统验收(总分:300分 。7.2.2.4终端设备验收(总分:90分 。7.2.2.5通信装置验收(总分:30分 。7.2.2.6系统运行指标验收(总分:80分 。7.2.2.7运用及运行维护验收(总分:70分 。7.2.2.8验收结论。7.2.3终端设备验收抽样数量不低于本单位电能质量本期建设总数的 10%, 终端设备验收分 数为抽样终端设备验收分数的平均值。7.3评价标准7.3.1验收必须通过必备功能,任何一项未通过即可认为整个实用化验收未通过。7.3.2根据实际得分,验收结论分为优秀、优良、合格和不合格四个档次。7.3.2.1总分得分超过 360分,主站系统验收得分高于 180分(不计加分项 ,终端设备验 收得分高于 54分,系统运行指标验收得分高于 48分,且必备项均通过者,给予“合格”评 价。7.3.2.2必备项有不通过项, 或总得分不足 360分, 主站系统验收得分不足 180分 (不计加 分项 ,终端设备验收得分不足 54分,系统运行指标验收得分不足 48分,给予“不合格” 评价。7.3.2.3总得分不低于 480分,给予“优良”评价。7.3.2.4总分得分达到 540分,给予“优秀”评价。7.4文档资料7.4.1实用化验收申请文件。7.4.1.1实用化验收申请报告。7.4.1.2上级归口管理部门关于实用化验收申请报告的批复文件。7.4.1.3实用化验收自查报告。7.4.1.4主站系统与终端装置六个月试运行报告。7.4.1.5运行部门项目建设工作总结报告、 技术报告, 电能质量监测系统运行管理总结报告 和用户使用报告。7.4.1.6现场验收报告。7.4.2实用化验收报告文件7.4.2.1实用化验收测试报告。7.4.2.2实用化验收大纲。7.4.2.3实用化验收差异汇总报告。7.4.2.4实用化验收设备及文件审查报告(包括各阶段项目建设文件和技术资料 。7.4.2.5实用化验收结论。 - 15 -附录 B 验收文档1 工厂验收、现场验收文档1.1 电能质量监测系统主站 - 16 - - 17 - - 18 - - 19 - - 20 - - 21 - - 22 - - 23 - - 24 - 测试人(签名 :测试时间:审核: 1.2 电能质量监测终端 1.3 电压监测终端 1.4 验收过程中发现的重大缺陷记录及整改情况 测试人(签名 :测试时间:审核: 2 实用化验收2.1 系统规模统计表 2.2 必备资料验收表
