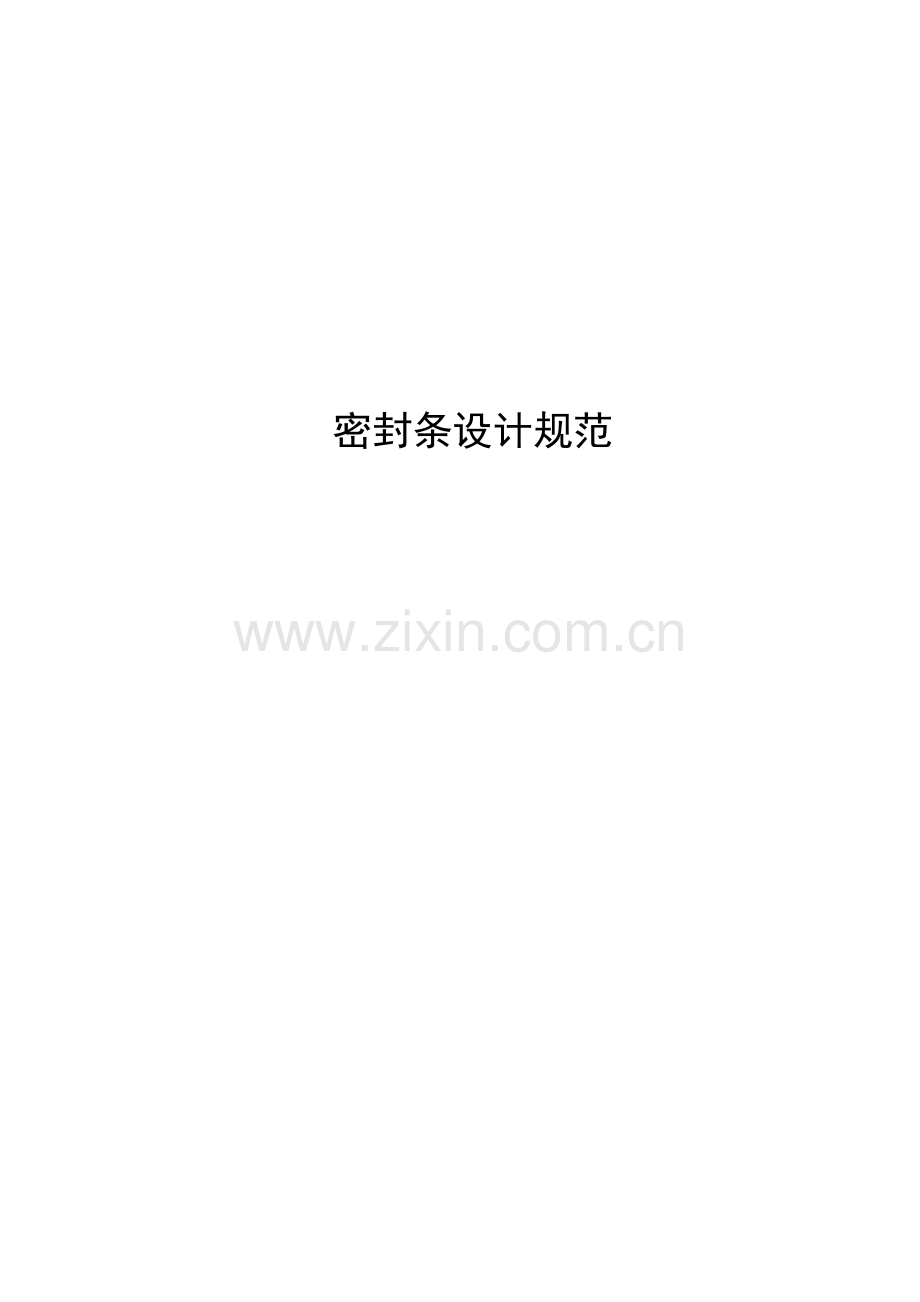

密封条设计规范.doc_第1页
第1页 / 共9页
密封条设计规范.doc_第2页
第2页 / 共9页


点击查看更多>>
资源描述
Q/LF 45051—2003 密封条设计规范 密封条设计规范 1 范围 本标准规定了汽车密封条技术规范. 本标准适用于产品开发. 2 规范性引用文件 下列文件中的条款通过本规范的引用而成为本规范的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本规范,然而,鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本规范。 GB/T 3672 橡胶制品的公差   GB 7529 模压和压出橡胶制品外观质量的一般规定 GB/T 12422 客车门窗用植绒密封条 GB/T 12423 客车门窗用塑料密封条 QC/T 639-2004 汽车用橡胶密封条 QC/T 641-2005 汽车用塑料密封条 HG/T 3088 车辆门窗橡胶密封条 3 术语 PVC:聚氯乙烯 EPDM:三元乙丙橡胶 4 目标性能 4.1 填充间隙; 4.2 吸收、降低振动; 4.3 隔绝噪声,防止水、尘埃等向车内渗透,保持乘坐舒适性; 4.4 向活动零部件提供移动通道; 4.5 弥补钣金制造及装配中的误差; 4.6 降低风雨噪声; 4.7 起外观装饰作用。 5 设计方法 5.1 密封条分类 密封条按照安装位置分四类:门密封条、门框密封条、发动机舱密封条、车窗内外夹条、顶盖密封条。 5.2 材料选择 Rl?_^dPx   车窗内外夹条(车门玻璃内外夹条/三角窗玻璃/前风窗玻璃/后风窗玻璃密封条)的材料一般为:PVC; 车身其它部位密封条材料一般都为EPDM。 5.3 密封条开发流程图 装车评审 密封条断面设计 挤出模具设计 车身钣金及密封条相关配合件断面设计 装车评审 密封条断面确认 车身钣金及密封条相关配合件数据设计 密封条挤出件试生产 密封条接头数据设计 接头模具设计 整件试生产 接头模具修改及确认 批量生产 5.4 常规密封条设计优选断面 背门外板 背门内板 5.4.1尾门密封条优选断面,见图1: 尾门框密封条 尾门车身钣金 背门内饰板 后侧围内饰板 图1 5.4.2车窗玻璃内、外夹条优选断面,见图2: 车门内饰板 车玻璃内夹条 车门腰线加强板 车门内板 车门外板 车窗玻璃 车门腰线加强板 外夹条 图2 5.4.3顶盖密封条优选断面,见图3: 顶盖卡接结构 顶盖边梁内板 顶盖外板 侧围外板 侧围外板 顶盖密封条 图3 5.4.4前后门密封条优选断面,见图4: 侧围外板 车门内板 门密封条 车门外板 图4 安装方式:卡扣 5.4.5前后门框密封条优选断面,见图5: 门框密封条 车门锁扣 密封条安装钣金 车门内饰板 侧围内饰板 车门内板 图5 5.4.6玻璃尼槽优选断面,见图6: 玻璃尼槽导轨 后三角窗玻璃密封条 后三角窗玻璃 侧围内饰板 后门玻璃 图6 5.4.7发动机舱密封条优选断面,见图7、图8、图9: 卡扣 前保进气栅 发动机前密封条 发动机盖板 图7 发动机侧密封条 前轮罩板 安装卡扣 翼子板 发动机盖板 图8 发动机后密封条 空气式盖板 发动机盖板 图9 6 尺寸及外观要求 6.1尺寸要求 6.1.1截面尺寸公差 6.1.1.1塑料密封条截面尺寸公差按GB/T 3672中表2中E2级执行; 6.1.1.2橡胶密封条截面尺寸公差按GB/T 3672中表2中E2级执行; 6.1.1.3导槽、呢槽类密封条截面尺寸公差按GB/T 3672中表2中E2级的下偏差执行。 6.1.2密封条长度尺寸公差 6.1.2.1密实橡胶密封条,塑料密封条及塑料复合密封条(含带有非冲切钢带的复合密封条)长度尺寸公差按GB/T 3672中表6中L2级执行。 6.1.2.2复合体橡胶密封条(含带有冲切钢带的复合体塑料密封条)长度尺寸公差按GB/T 3672中表6中L2级执行。 6.1.2.3海绵橡胶密封条长度尺寸公差按HG/T 3088中表3的规定执行; 6.1.2.4海绵橡胶密封条的尼龙扣钉孔距公差按±1.5mm执行; 6.1.2.5密封条上的排气孔距公差按±10mm执行; 6.1.2.6密封条上的卡扣孔距公差按±1mm执行; 6.1.2.7整体模压的橡胶密封条及橡胶密封条模压接头部分的按GB/T 3672中表1中M2执行; 6.1.2.8注射成型的塑料密封条及注射接头尺寸公差按GB/T 3672中表1中M3执行; 6.2 外观质量 6.2.1塑料密封条外观质量按GB/T 12423中3.3的规定执行; 6.2.2密实橡胶密封条外观质量按GB 7529的规定执行; 6.2.3复合体橡胶密封条外观质量按GB 7529和HG/T 3088的规定执行; 6.2.4海绵橡胶密封条外观质量按HG/T 3088的规定执行; 6.2.5植绒密封条外观质量按GB/T 12422中3.5的规定执行; 6.2.6橡胶模压密封条及密封条上橡胶模压部分外观质量按GB 7529的规定执行; 7 性能要求 7.1材料性能 7.1.1橡胶密封条材料性能要求按QC/T 639-2004中表2执行; 7.1.2塑料密封条材料性能要求按QC/T 641-2004中表3执行; 7.2成品性能 7.1.1橡胶密封条材料性能要求按QC/T 639-2004中表3执行; 7.1.2塑料密封条材料性能要求按QC/T 641-2004中表4执行; 8 试验方法 8.1橡胶密封条材料性能要求按QC/T 639-2004执行; 8.2塑料密封条材料性能要求按QC/T 641-2004执行; 第2页 共5页
