献唐学校报告厅灯光音响及视频显示.doc

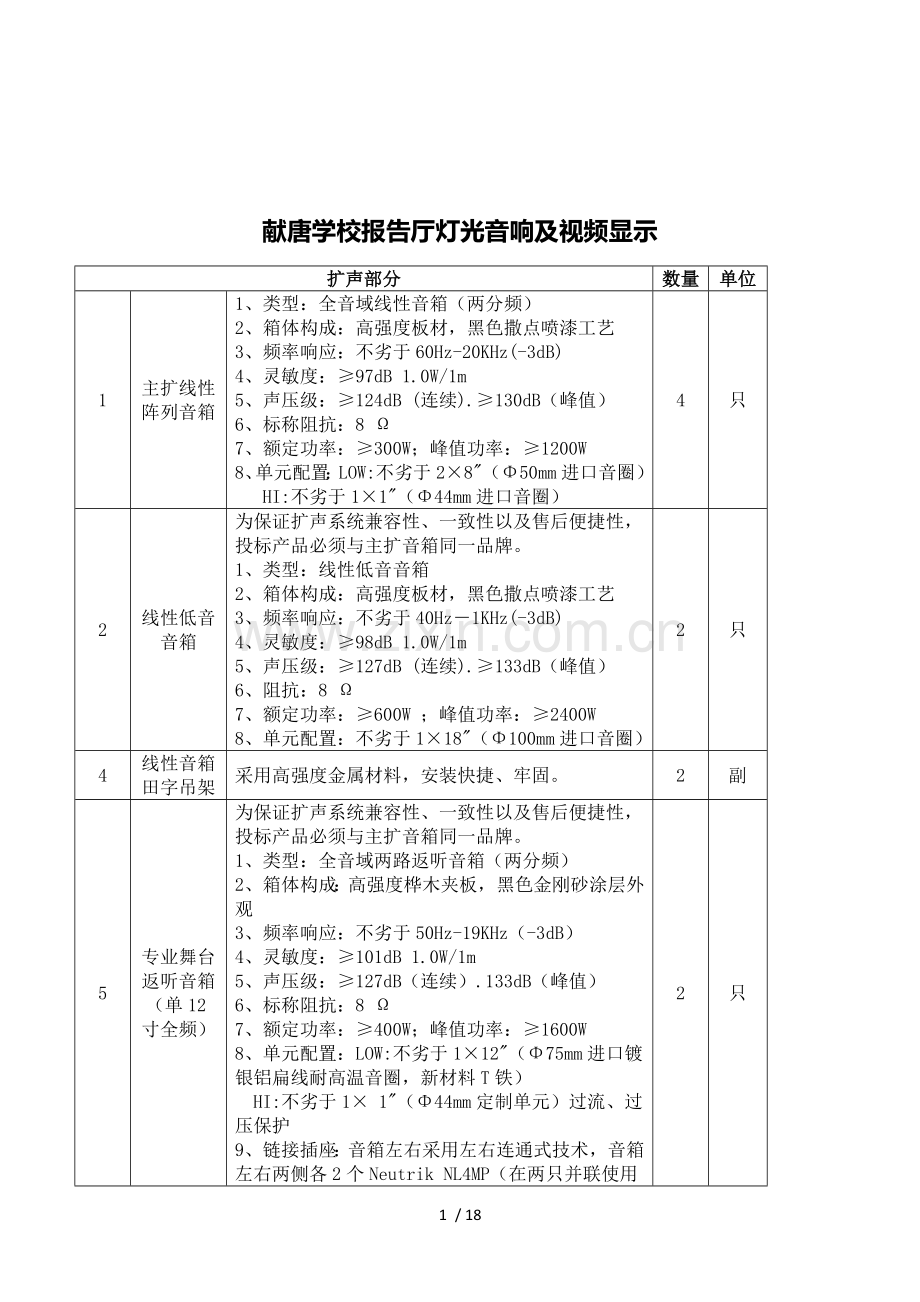

献唐学校报告厅灯光音响及视频显示扩声部分数量单位1主扩线性阵列音箱1、类型：全音域线性音箱（两分频）2、箱体构成：高强度板材，黑色撒点喷漆工艺3、频率响应：不劣于60Hz-20KHz(-3dB)4、灵敏度：97dB 1.0W/1m5、声压级：124dB (连续).130dB（峰值）6、标称阻抗：8 7、额定功率：300W；峰值功率：1200W8、单元配置：LOW:不劣于28（50mm进口音圈） HI:不劣于11（44mm进口音圈）4只2线性低音音箱为保证扩声系统兼容性、一致性以及售后便捷性，投标产品必须与主扩音箱同一品牌。1、类型：线性低音音箱2、箱体构成：高强度板材，黑色撒点喷漆工艺3、频率响应：不劣于40Hz1KHz(-3dB)4、灵敏度：98dB 1.0W/1m5、声压级：127dB (连续).133dB（峰值）6、阻抗：8 7、额定功率：600W ；峰值功率：2400W8、单元配置：不劣于118（100mm进口音圈）2只4线性音箱田字吊架采用高强度金属材料，安装快捷、牢固。2副5专业舞台返听音箱（单12寸全频）为保证扩声系统兼容性、一致性以及售后便捷性，投标产品必须与主扩音箱同一品牌。1、类型：全音域两路返听音箱（两分频）2、箱体构成：高强度桦木夹板，黑色金刚砂涂层外观3、频率响应：不劣于50Hz-19KHz（-3dB）4、灵敏度：101dB 1.0W/1m5、声压级：127dB（连续）.133dB（峰值）6、标称阻抗：8 7、额定功率：400W；峰值功率：1600W8、单元配置：LOW:不劣于112（75mm进口镀银铝扁线耐高温音圈，新材料T铁） HI:不劣于1 1（44mm定制单元）过流、过压保护9、链接插座：音箱左右采用左右连通式技术，音箱左右两侧各2个Neutrik NL4MP（在两只并联使用时，可左进右出连接，不影响舞台画面感）2只6舞台拉声像音箱为保证扩声系统兼容性、一致性以及售后便捷性，投标产品必须与主扩音箱同一品牌。1、类型：全音域两路音箱（两分频）2、频率响应：不劣于38Hz-20KHz(-3dB)3、灵敏度：98dB 1.0W/1m4、声压级：121dB(连续).127dB（峰值）5、标称阻抗：8 6、额定功率：200W；峰值功率：800W7、单元配置：LOW:不劣于110（50mm音圈） HI:不劣于1 1（34mm进口音圈）2只7中后场补声音箱为保证扩声系统兼容性、一致性以及售后便捷性，投标产品必须与主扩音箱同一品牌。1、类型：全音域两路音箱（两分频）2、频率响应：不劣于38Hz-20KHz(-3dB)3、灵敏度：98dB 1.0W/1m4、声压级：121dB(连续).127dB（峰值）5、标称阻抗：8 6、额定功率：200W；峰值功率：800W7、单元配置：LOW:不劣于110（50mm音圈） HI:不劣于1 1（34mm进口音圈）4只8主扩线性阵列音箱功放为保证扩声系统兼容性、一致性以及售后便捷性，此项投标产品必须与音箱同一品牌，为保证设备质量与安全性，本产品国家强制性认证证书（CCC认证证书）。1、电源要求：AC180V-250V2、结构：2U金属机箱设计3、额定输出功率：8立体声600W24、额定输出功率：4立体声900W25、额定输出功率：8桥接1800W6、频率响应（0/-3dB,1w,8ohms)：5Hz-60KHz7、信噪比(20Hz-20KHz)：110dB8、输出级Class-TD9、最大输出电压：70V10、LED指示灯：电源/信号/失真/削波11、远程控制：功放具有远程控制端口，可与本系统中音频矩阵处理器及其他设备联动通讯，实现有线和无线远程控制该功放的开关机12、保护功能：过热、短路、直流2台9线性低音音箱功放为保证扩声系统兼容性、一致性以及售后便捷性，此项投标产品必须与主扩音箱同一品牌，为保证设备质量与安全性，本产品国家强制性认证证书（CCC认证证书）。1、额定输出功率：8立体声1000W22、额定输出功率：4立体声1500W23、信噪比:105dB4、输出电路: AB 类5、转换速率：45V/us6、频率响应范围:20-20kHz, 0.3dB7、输入阻抗：平衡20k欧姆，非平衡10k欧姆8、输入连接方式(各通道): 母卡侬、LINK公卡侬9、输出连接方式(各通道): 四芯音箱方座, 凤凰端子10、电源输出：功放后面板内置6路220V电源时序输出插座；远程控制：功放后面板具有远程控制端口，可与音频矩阵处理器及其他设备联动通讯，实现有线和无线远程控制该功放和内置的六路电源时序输出开关机；显示屏：功放前面板LCD显示工作温度、日期、时间、工作电压；参数设置：功放前面板具有2个日期时间参数设置按钮。11、保护功能：短路、限幅、直流、过热、过载、软启动12、LED指示：保护灯，限幅灯，信号指示灯，电源指示灯。13、冷却：温控变速风扇，穿过散热片，从前至后通风散热1台10专业舞台返听音箱功放为保证扩声系统兼容性、一致性以及售后便捷性，此项投标产品必须与音箱同一品牌，为保证设备质量与安全性，本产品国家强制性认证证书（CCC认证证书）。1、电源要求：AC180V-250V2、结构：2U金属机箱设计3、额定输出功率：8立体声600W24、额定输出功率：4立体声900W25、额定输出功率：8桥接1800W6、频率响应（0/-3dB,1w,8ohms)：5Hz-60KHz7、信噪比(20Hz-20KHz)：110dB8、输出级Class-TD9、最大输出电压：70V10、LED指示灯：电源/信号/失真/削波11、远程控制：功放具有远程控制端口，可与本系统中音频矩阵处理器及其他设备联动通讯，实现有线和无线远程控制该功放的开关机12、保护功能：过热、短路、直流1台11舞台拉声像功放为保证扩声系统兼容性、一致性以及售后便捷性，此项投标产品必须与音箱同一品牌，为保证设备质量与安全性，本产品国家强制性认证证书（CCC认证证书）。1、电源要求：AC180V-250V2、结构：2U金属机箱设计3、额定输出功率：8立体声400W24、额定输出功率：4立体声600W25、额定输出功率：8桥接1200W6、频率响应（0/-3dB,1w,8ohms)：5Hz-60KHz7、信噪比(20Hz-20KHz)：110dB8、输出级：Class-TD9、最大输出电压：57V10、LED指示灯：电源/信号/失真/削波11、远程控制：功放具有远程控制端口，可与本系统中音频矩阵处理器及其他设备联动通讯，实现有线和无线远程控制该功放的开关机12、保护功能：过热、短路、直流1台12中后场补声音箱功放为保证扩声系统兼容性、一致性以及售后便捷性，此项投标产品必须与音箱同一品牌，为保证设备质量与安全性，本产品国家强制性认证证书（CCC认证证书）。1、电源要求：AC180V-250V2、结构：2U金属机箱设计3、额定输出功率：8立体声400W24、额定输出功率：4立体声600W25、额定输出功率：8桥接1200W6、频率响应（0/-3dB,1w,8ohms)：5Hz-60KHz7、信噪比(20Hz-20KHz)：110dB8、输出级：Class-TD9、最大输出电压：57V10、LED指示灯：电源/信号/失真/削波11、远程控制：功放具有远程控制端口，可与本系统中音频矩阵处理器及其他设备联动通讯，实现有线和无线远程控制该功放的开关机12、保护功能：过热、短路、直流2台1316路调音台为保证扩声系统兼容性、一致性以及售后便捷性，此项投标产品必须与主扩音箱同一品牌；为保证设备质量与安全性，本产品国家强制性认证证书（CCC认证证书）。1、输入：16路线路输入，其中10路单声道输入，4组立体声输入，1组2TR输入2、输出：立体声主输出L、R；编组4；一组MONITOR控制室立体声监听输出；一路立体声监听耳机输出；辅助AUX3，具有三路辅助发送接口，以及一路立体声辅助返回接口具备分离开关的录音机输入/输出，将讯号发送到控制室和主混音输出3、效果器：内置24BT高精度数字DSP效果4、幻象供电：每路带单独48V幻象供电开关5、衰减器行程：日本原装ALPS 60mm 高精度衰减器推子6、具有脚踏开关输入输出接口1台14数字音频矩阵处理器为保证扩声系统兼容性、一致性以及售后便捷性，此项投标产品必须与调音台同一品牌，为保证设备质量与安全性，本产品国家强制性认证证书（CCC认证证书）；1. 8路平衡式话筒/线路输入，采用凤凰插接口，8路平衡式输出，采用凤凰插接口； 2.网络端口：设备后面板带有3个RJ45网络端口，用于PC通过软件控制设备，和AES/EBU数字信号输入输出，同时支持RS-485通讯；USB端口：设备前面板自带USB录播接口，通过该USB端口插入U盘可实现录播功能，设备支持WAV无损音乐格式播放与录制，在设备软件界面可设置USB播放、录制的具体功能，且播放、录制音量控制在软件界面采用仿真调音台推杆控制技术，并可设置播放最大增益值：-72dB-12dB可调，直观实用； 远程控制：设备后面板自带一个REMOTE SWITCH远程控制端口，与功率放大器及电源时序器通讯并控制其开关机；输入选择：每路输入通道在软件界面可选择除Analog(模拟信号)之外还有Dante、CobraNet、AES/EBU、MADI、Ethersound、Optical、Coaxial、N-net、Sine、Pink、White等多种数字信号和测试信号输入供用户根据系统搭建调试需要选择；输出选择：每路输出通道在软件界面可选择除Analog(模拟信号)之外还有Dante、CobraNet、AES/EBU、MADI、EtherSound、Optical、Coaxial等数字信号供用户根据系统搭建调试需要选择；设备控制：可通过IPAD、智能手机、PC无线控制音频处理器的模式切换及内部处理单元的开关；软件下载：处理器内置PC调试软件，可直接登录IP地址下载操作软件。3. RS-485支持中控控制，支持自动摄像跟踪功能，轻松实现视频会议,可发送或接受控制，如视频矩阵、摄像机等设备；4.全面的矩阵混音功能，24bit/96KHz取样频率，高性能A/D D/A转换器和32-bit浮点 DSP处理器；5. 高精度的输入灵敏度调节，共计17档，步长3dB，最大输入增益51dB；6. 内置反馈抑制装置，可选配回声消除装置、环境噪声抑制装置；7. 软件界面支持：中文、英文、繁体（其他语言可定制），配套软件具有几十种音频处理器模块：31段均衡器，5段参量均衡器，压缩器，限幅器，扩展器，分频器，混音器，调音推杆，延时器，哑音控制器，自动混音器，反馈、矩阵、信号指示表和信号发生器等；8.音频矩阵处理器可实现以太网远程跨网段控制，可远程实时对设备进行调试和维护，解决产品应用调试和售后维护响应时间久的问题。9.方便快捷的网页控制：内置网页控制端口，在Windows、Android、iOS等平台上皆可快速操作；1套15反馈抑制器为保证扩声系统兼容性、一致性以及售后便捷性，此项投标产品必须与调音台同一品牌，为保证设备质量与安全性，本产品国家强制性认证证书（CCC认证证书）。1、每个通道均带有一个多功能按键，可一键完成反馈抑制；2、具有全自动搜索啸叫频点功能；3、滤波器带宽可达1/80倍频程；4、各通道都配有24个可编程的滤波器；5、两个独立的通道处理；6、具有预设模式和动态模式两种工作模式；7、具有语音和音乐两种滤波模式选择；8、每个通道具有输入电平指示灯；9、每个通道具有24个LED显示滤波器状态；10、支持XLR平衡式和TS非平衡式输入/输出；11、后板上有状态锁定开关；模拟输入：1、接口：2*XLR公座（平衡式）& 2*1/4 直插座 （非平衡式）2、输入阻抗：30k ohm （平衡） / 15k ohm （非平衡式）3、最大输入线性位准：+15dBu模拟输出：1、接口：2*XLR公座（平衡式）& 2*1/4 直插座 （非平衡式）2、输出阻抗：100 ohm （平衡式）/ 50 ohm （非平衡式）1台16电源时序器为保证扩声系统兼容性、一致性以及售后便捷性，此项投标产品必须与调音台同一品牌，为保证设备质量与安全性，本产品国家强制性认证证书（CCC认证证书）；1、额定输出电流：80A2、单路额定输出电流：30A3、可控制电源：8路4、不可控制电源：2路5、每路动作延时时间：1秒6、控制端口：机器后面板具有1路RS-232通讯端口（通过本端口可通过电脑软件控制设备开关）；1组IN/OUT CONTROL级联控制端口，（实现多台设备级联开关控制）；1路Remote switch远程控制端口（可与音频矩阵处理器及其他设备联动通讯，实现有线和无线远程控制该电源时序器的开关机）。7、面板标识：机器前面板具有中英文双语标识；8、中控接口：RS232，同时可接受软件通过电脑进行远程控制9、前面板具有1个输出电压显示屏。10、每路输出带电源指示灯11、单路电源输出可独立控制开关12、滤波：带电容滤波功能2台17信号处理器技术参数：信噪比：MIC：102dB MUSIC：100dB总谐波失真：MIC/MUSIC：0.1%最大输入电平（THD+N0.1%）：MIC：90mVrms ；MUSIC：4.0Vpp最大输出电平（THD+N0.1%）：5.1mVrms噪声：MIC/MUSIC：40uVrms动态范围：MIC/MUSIC：100dB输入接口：MIC：2路话筒输入 MUSIC：两组莲花输入 带光纤、同轴输入、支持5.1解码输出接口：平衡输出、卡侬接口：1组主输出、1组环绕输出、1中置、1超低、1组后置输出均衡调节：MIC输入： 双15段自定义类型EQ MUSIC输入：10段自定义类型PEQ 主输出：10段自定义类型PEQ 中置输出：10段自定义类型PEQ 超低输出： 7段自定义类型PEQ 环绕输出：10段自定义类型PEQ 后置输出：10段自定义类型PEQ电源消耗：5.7W 空载状态（无信号输入）啸叫抑制功能：8级MIC防啸叫移频调节3台18无线麦克接收主机机箱规格：EIA标准1U接收频道：双频道频率稳定性：0.005(-1050)载波频段：UHF 554MHz936MHz调制方式：FM振荡方式：PLL相位锁定频率合成灵敏度：在偏移度等于25KHz,输入6dBV时,S/N60dB频带宽度：32MHz最大偏移度：45KHz综合S/N比：100dB综合T.H.D:0.51KHz综合频率响应：63Hz-18KHz 3dB工作有效距离：一般50米(空阔地方)供电：DC 12V/7W输出插座：XLR平衡式及6.3不平衡式插座6套19无线会议话筒载波频段UHF 554MHz936 MHz振荡方式PLL相位锁定频率合成谐波辐射低于主波50dBm以上频带宽度Band:HF 139MHz(797 MHz936 MHZ)Band:AD 134MHz(662 MHz796 MHz)Band:EJ 97MHz(554MHz651 MHz)最大偏移度45KHzRF功率输出13mW电池AAx2电流消耗130mA(典型)电池使用时间约9小时咪杆长度340mm,420mm(默认), 480mm4套20无线手持话筒频带宽度Band:HF 139MHz（797 MHz936 MHZ)Band:AD 134MHz（662 MHz796 MHz）Band:EJ 97MHz（554MHz651 MHz）载波频段UHF490MHz960MHZ振荡方式PLL相位锁定频率合成谐波辐射低于主波45dBm以上最大偏移度45KHz音头动圈式/电容式，心型指向性RF功率输出10MW/40MW电池AAx2电流消耗110mA(典型)电池使用时间约11小时4套21无线头带话筒载波频段：UHF 554MHz936 MHz振荡方式PLL相位锁定频率合成谐波辐射低于主波50dBm以上频带宽度Band:HF 139MHz（797 MHz936 MHZ)Band:AD 134MHz（662 MHz796 MHz）Band:EJ 97MHz（554MHz651 MHz）最大偏移度45KHz输入插座4-pin迷你XLR插口RF功率输出10MW/40MW电池AAx2电流消耗110mA(典型)电池使用时间约11小时4套22专业音箱线缆2*2.0MM护套音箱线缆1批23音频信号线缆128编双芯带屏蔽音频线缆1批24AV电脑音频线1.8米2根25莲花转6.35转接头莲花转6.35转接头4个26主席台信息地插笔记本电脑、VGA等1套27接插件卡侬公母头22对28接插件专业音箱插头40个29电源三角插时序器电线插头2个30三芯电源线6平方20米31音响设备网络机柜类型：音响设备机柜机柜容量：30U外形尺寸：H2000*W600*D600(不含脚轮高度)散热风扇数：2表面处理：酸洗、磷化、静电喷涂配件：PDU电源；托板；高级门锁；重型脚轮颜色：黑色1个32音箱壁挂架采用高强度金属材料，安装快捷、牢固。适用范围：8寸、10寸、12寸、15寸单元结构的音箱壁装使用。1只音箱选配1付。4付33无线路由器无线路由器1个34网线超五类国标10米35水晶头国标6个36秋叶原成品音频线插头：大二芯大二芯 音频线长度：1米 2根37秋叶原成品音频线插头：大三芯卡侬公 音频线长度：1米 2根38秋叶原成品音频线插头：大三芯卡侬母 音频线长度：1米 2根灯光部分数量单位39230W光束灯电压：110V-240V 50-60HZ功率：350W灯泡：7R 230W输出功率：189W色温度：8000K光通量：7950LM寿命：2000小时放大角度：0-3.8度调焦：电子自动对调颜色系统：14个可换色片加白光 流水效果图案系统：17个可换图案加白光 高速抖动效果棱镜：八棱镜调光：0-100调光频闪：超快速度频闪通道：1620CH显示：LED数码显示LCD触频显示（可选）X轴：540 Y轴：270最快速度：X轴：2.45秒 Y轴：1.3秒微调角度：X轴：2度 Y轴：1度6台40专业会议帕灯电压：AC100-240V 50-60Hz功率：150W光源：一颗100W COB LED (W/C/C+W/RGB/RGBW/RGBWY)颜色：正白/暖白控制协议：DMX512通道模式：5/6/7/8/9通道控制连接：电源线in/out,信in/out调光：0-100%线性调光，无抖动烁频闪：0-20Hz光束角度：60工作环境温度：-20-40尺寸：310X216X325mm净重：4.5KG灯体材质：高强度压铸铝散热方式：风扇冷却12台41铸铝帕灯3W*54颗灯珠电源输入：AC 100-240V 50/60Hz功率：180W光束角度：15/25/45/60DMV通道：8通道光源：54颗3WRGBW LEDs(12红，14绿，14蓝，14白）操作模式：DMX512/声控/自动/主从信号输入/输出：3针卡隆座灯壳材料：压铸铝32台42三基色（含管）36W*4组功率：110W电源：220V/50Hz色温：3200K16台43灯光电脑控制台DMX512/1990标准，最大1024个DMX控制通道，光电隔离信号输出。最大控制96台电脑灯或96路调光，使用珍珠灯库。内置图形轨迹发生器，有135个内置图形，方便用户对电脑灯进行图形轨迹控制，如画圆、螺旋、彩虹、追逐等多种效果。图形参数（如：振幅、速度、间隔、波浪、方向）均可独立设置。60个重演场景，用于储存多步场景和单步场景。多步场景最多可储存600步。带背光的LCD显示屏，中英文显示关机数据保持。 U盘备份和升级。专业鹅颈工作灯，适合室内外演出使用。（选配）电源：AC 90-240V/50-60Hz开关电源。尺寸：485x420x105mm1台44电源直通箱规格：单相，三相通用每路功率：12路*4KW主要功能：12路开关输出，40A空气开关体积：430*450*180mm1台45信号放大器DMX信号分配器，2路输入，8路独立光电隔离输出，外形结构美观、大方，操作简单明了。输入、输出信号采用光电隔离。八路独立信号隔离输出。符合国际DMX信号传输标准。1台46烟机电压：AC110V,220-250V 50/60Hz10功率：1500W预热时间：12分钟壶容量：2公升喷烟量：20000cu.ft/min耗油量：50分钟/公升（100 output）.5小时/公升（30 output）控制方式：遥控控制重量：6.5Kg尺寸：670270220(mm)1台47烟油浓缩型，无色，无味，绿色环保。按照国家舞台灯光要求达标4桶48灯钩按照国家舞台结构件要求达标，灯具吊装保险绳固定灯具使用承重量不少于50KG64个49配电线材各类线材，包括2.5平方国标电源线及配电，144扁丝双屏蔽信号线，设备接地线缆等，足量不做追加1项50视频设备数量单位51高清工程投影机显示技术:德州仪器DLP 技术芯片:DMD芯片,0.67 WUXGA1,DDP4422解码芯片亮度：6500流明标准分辨率：WUXGA(1920x1200)画面比例：16:10，兼容4:3,16:9支持2.35：1的宽屏幕电影播放模式显示色彩：1677万色色轮：采用第四代“亮丽彩轮”,4段(RGBW)色轮6段（RGBRGB）色轮，轻松更换镜头：可支持至少8种可换镜头，支持电动聚焦、电动变焦。镜头位移：支持电动位移,水平-14%+24%,垂直 -33% 64%光源系统：采用智能双灯系统,300W2,可更换型UHP灯泡投影尺寸： 40-500投影距离：0.6-84米输入端子： VGA(15-pin D-Sub,支持分量视频)1，BNC RGBHV(5BNC)1， HDMI(V1.4a)2，DVI-D(HDCP)1，3D-Sync in x 1，HDBaseT x 1输出端子： VGA(15-pin D-Sub)1，3D-Sync Out1控制端口：12V控制口(同步启动电动幕布)1，RS2321，RJ-451工作海拔高度：0-3048米待机功耗：0.5W1台52200寸投影幕布1、采用八棱钢制外壳，美观大气，强度好，先进钢琴烤漆喷涂工艺，让漆面耐久不变色，持久保持光亮如新。2、白塑电动幕幕面采用优质pvc基布，平整度好、耐老化不发硬、不变形，增益1.1，可视角度160度，具有彩色还原好，视场角大，光线柔和，长时间观看不易疲劳，使用寿命长。3、电动传动机构采用欧美同类产品先进技术，结构巧妙合理，传动轻巧灵敏，安全可靠。4、电机采用160w管状电机，力矩达到20牛米，具有高提升力，噪音小，限位精准，使用寿命长，质量稳定可靠的特点。5、尺寸200寸 16:1011部53投影机吊架及2*30M高清信号线线缆及信息插座现场定制焊制钢结构，采用钢材与天棚焊接固定，承重吊装100公斤，2*30米高清信号线缆及信息插座1部18 / 18
