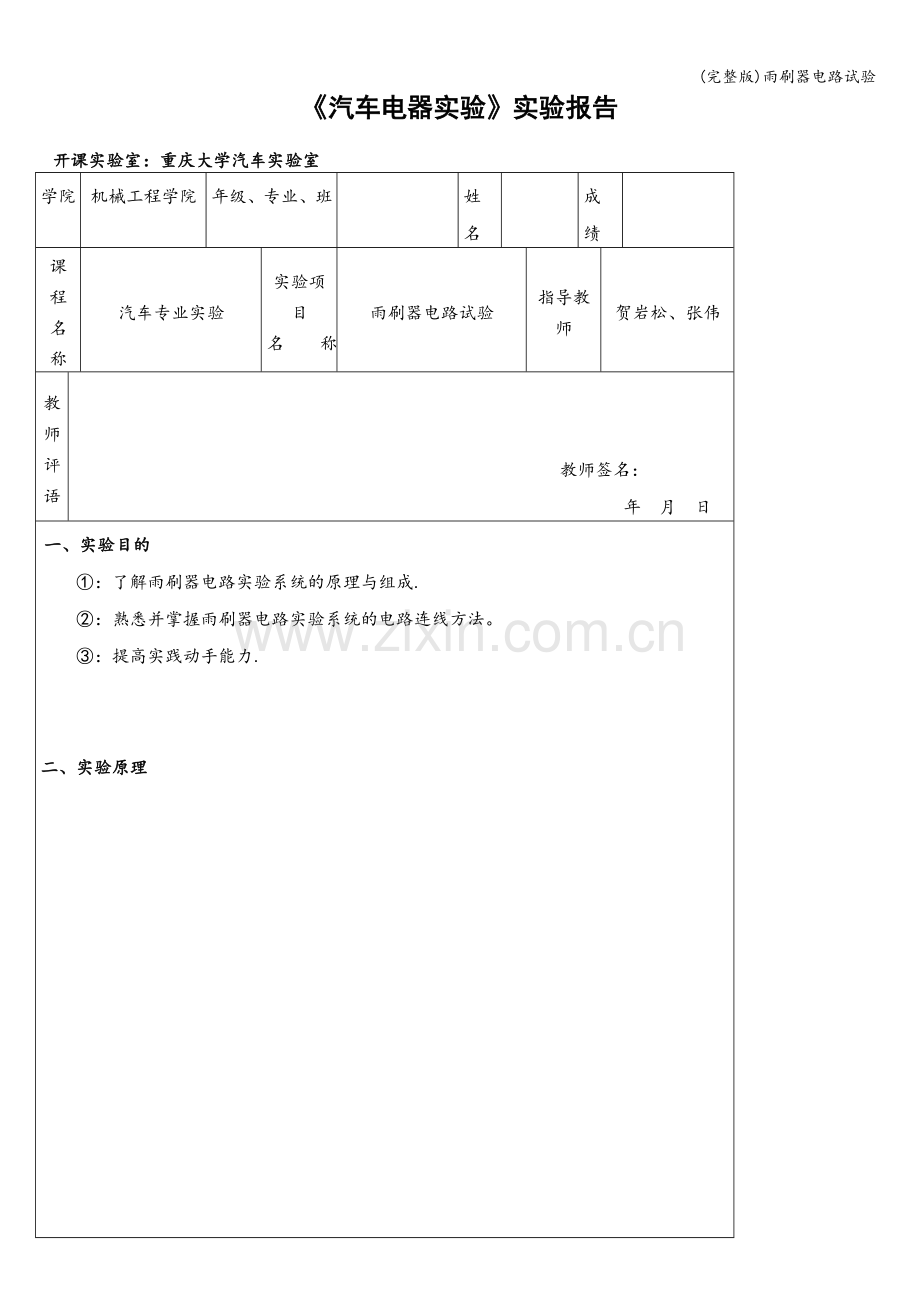

《汽车电器实验》实验报告

开课实验室：重庆大学汽车实验室
学院
机械工程学院
年级、专业、班

姓名

成绩

课程
名称
汽车专业实验
实验项目
名 称
雨刷器电路试验
指导教师
贺岩松、张伟
教师评语

教师签名：
年 月 日
一、实验目的
①：了解雨刷器电路实验系统的原理与组成.
②：熟悉并掌握雨刷器电路实验系统的电路连线方法。
③：提高实践动手能力.

二、实验原理

三、使用仪器、材料
蓄电池
导线
雨刷器电路实验系统（多功能开关、电机等）

四、实验步骤
电路连接：
①：蓄电池（+）3号接口连接到保险丝4(Ｌ）接口，同时连接到保险丝５（Ｌ）接口。
②:保险丝４（Ｒ）接口连接到雨刷电机２３（Ｒ）接口。
③：保险丝５（Ｒ)接口连接到雨刷继电器１号接口，同时连接到雨刷电机１１号接口.
④：雨刷继电器２号接口连接到雨刷电机７号接口
　　雨刷继电器３号接口连接到雨刷开关１２号接口
　　雨刷继电器４号接口连接到蓄电池（－）２号接口
　　雨刷继电器５号接口连接到雨刷开关１５号接口
　　雨刷继电器６号接口连接到雨刷开关１７号接口
雨刷继电器８号接口连接到雨刷开关１８号接口
⑤：雨刷电机９号接口连接到雨刷开关１４号接口
　　雨刷电机１０号接口连接到雨刷开关１３号接口
⑥：蓄电池（－）２号接口连接到雨刷开关１６号接口，同时连接到雨刷电机８号接口.
操作方法：
①：将开关转换成教学使用.
②：先确认正负极后,将综合面板中间部位电源接口连接到各种电器系统的接口（１+及１—）.
③：确认连线无误后打开电源开关，将点火开关搬到ＯＮ或ＳＴ位置。
④：搬动多功能开关，电机在不同的位置按不同的速度工作，及雨刷以不同的速度摆动。
⑤：实验结束后关闭电源，拆除电路。

五、实验过程原始记录（数据、图表、计算等）
本实验没有数据记录和处理。

六、实验结果及分析
实验结果及分析:
按照实验要求连接好线路，搬动雨刮器开关，当其处于INT位置时，脉冲响应,雨刷只动一下；当其处于LOW位置时，雨刷以较慢的速度工作，小雨工作区；当其处于HIGH位置时，雨刷以较快的速度工作，大雨工作区。
