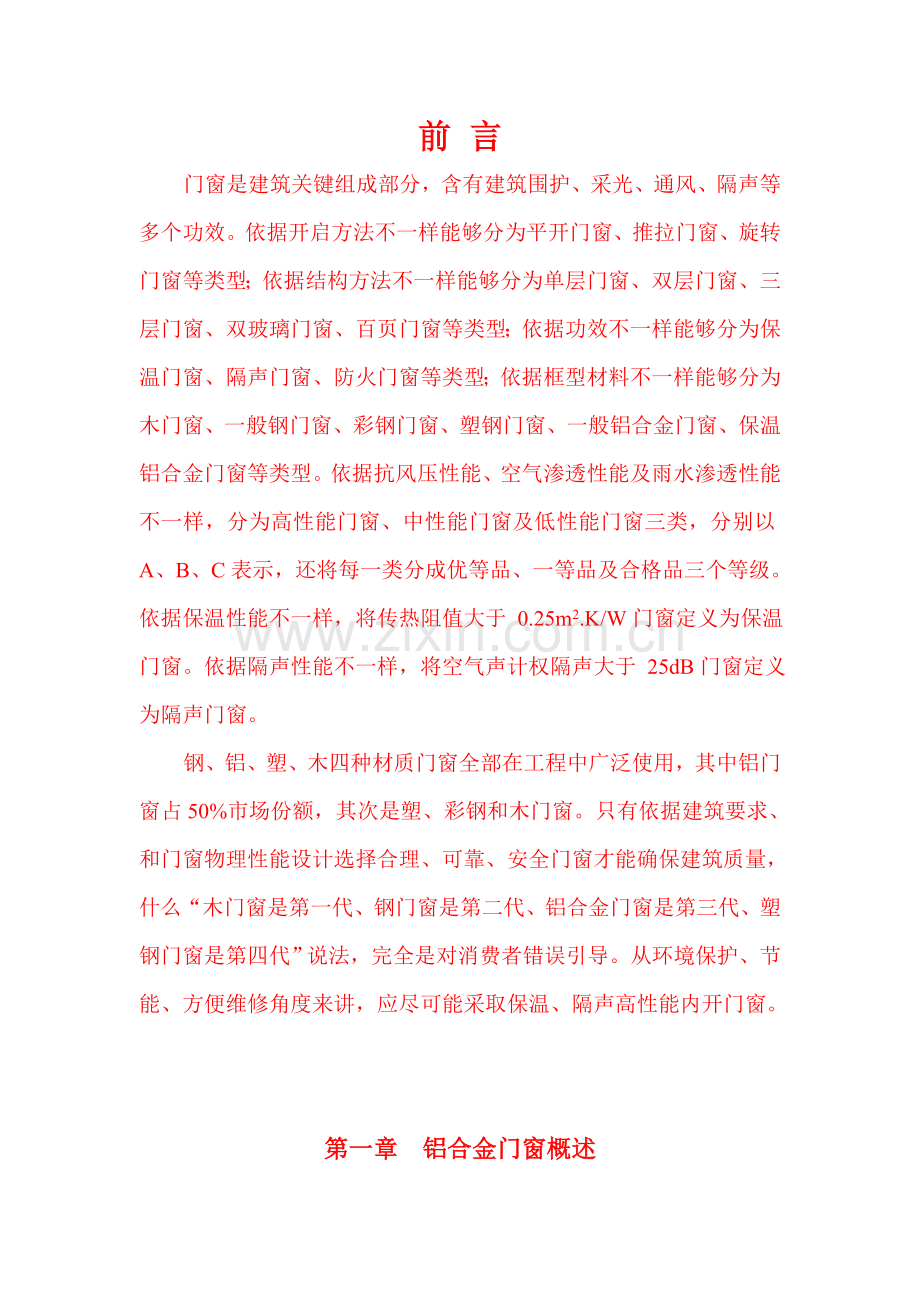

前 言
门窗是建筑关键组成部分，含有建筑围护、采光、通风、隔声等多个功效。依据开启方法不一样能够分为平开门窗、推拉门窗、旋转门窗等类型；依据结构方法不一样能够分为单层门窗、双层门窗、三层门窗、双玻璃门窗、百页门窗等类型；依据功效不一样能够分为保温门窗、隔声门窗、防火门窗等类型；依据框型材料不一样能够分为木门窗、一般钢门窗、彩钢门窗、塑钢门窗、一般铝合金门窗、保温铝合金门窗等类型。依据抗风压性能、空气渗透性能及雨水渗透性能不一样，分为高性能门窗、中性能门窗及低性能门窗三类，分别以A、B、C表示，还将每一类分成优等品、一等品及合格品三个等级。依据保温性能不一样，将传热阻值大于 0.25m2.K/W门窗定义为保温门窗。依据隔声性能不一样，将空气声计权隔声大于 25dB门窗定义为隔声门窗。
钢、铝、塑、木四种材质门窗全部在工程中广泛使用，其中铝门窗占50%市场份额，其次是塑、彩钢和木门窗。只有依据建筑要求、和门窗物理性能设计选择合理、可靠、安全门窗才能确保建筑质量，什么“木门窗是第一代、钢门窗是第二代、铝合金门窗是第三代、塑钢门窗是第四代”说法，完全是对消费者错误引导。从环境保护、节能、方便维修角度来讲，应尽可能采取保温、隔声高性能内开门窗。

第一章 铝合金门窗概述

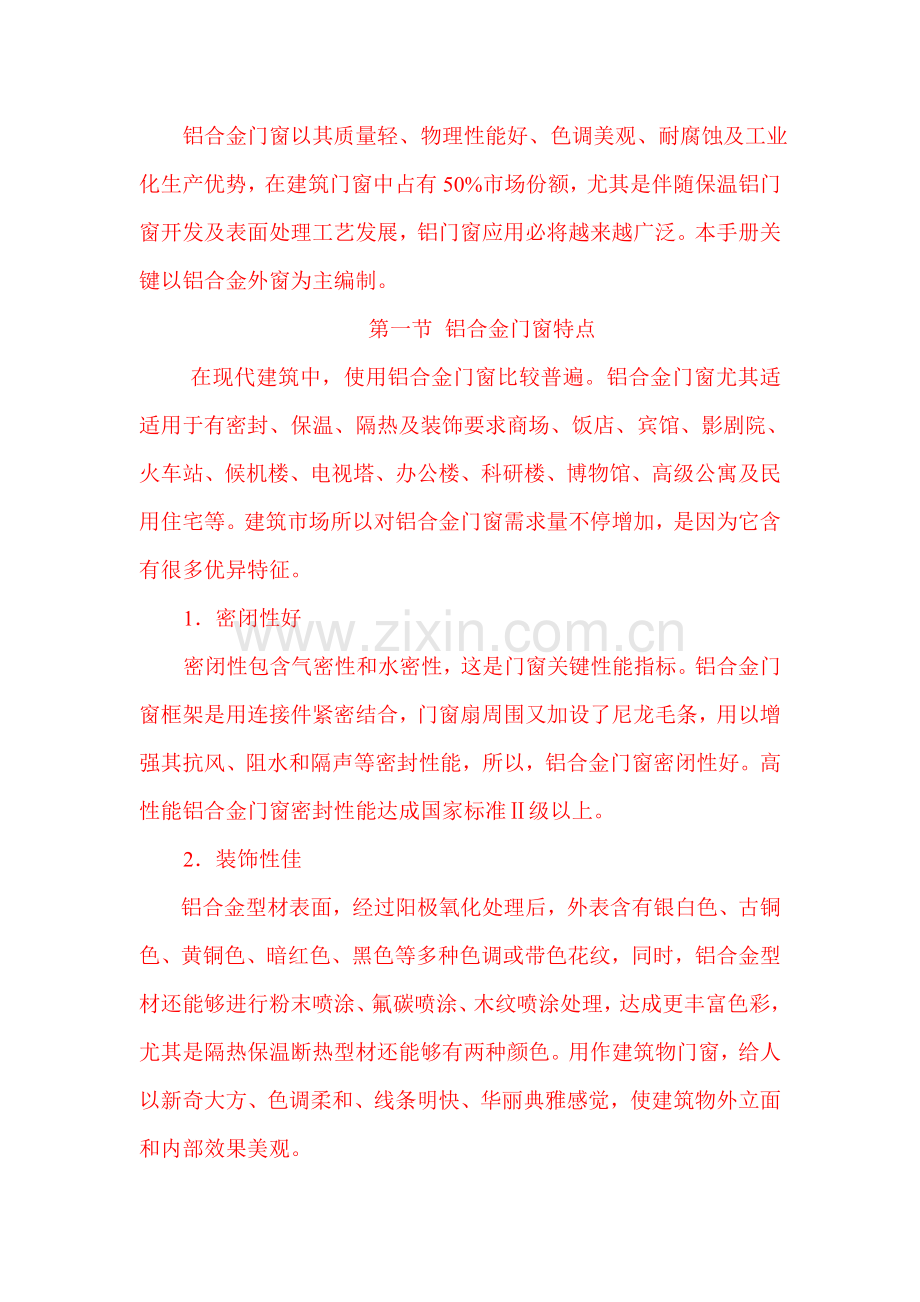

铝合金门窗以其质量轻、物理性能好、色调美观、耐腐蚀及工业化生产优势，在建筑门窗中占有50%市场份额，尤其是伴随保温铝门窗开发及表面处理工艺发展，铝门窗应用必将越来越广泛。本手册关键以铝合金外窗为主编制。
第一节 铝合金门窗特点
在现代建筑中，使用铝合金门窗比较普遍。铝合金门窗尤其适适用于有密封、保温、隔热及装饰要求商场、饭店、宾馆、影剧院、火车站、候机楼、电视塔、办公楼、科研楼、博物馆、高级公寓及民用住宅等。建筑市场所以对铝合金门窗需求量不停增加，是因为它含有很多优异特征。
1． 密闭性好
密闭性包含气密性和水密性，这是门窗关键性能指标。铝合金门窗框架是用连接件紧密结合，门窗扇周围又加设了尼龙毛条，用以增强其抗风、阻水和隔声等密封性能，所以，铝合金门窗密闭性好。高性能铝合金门窗密封性能达成国家标准Ⅱ级以上。
2． 装饰性佳
铝合金型材表面，经过阳极氧化处理后，外表含有银白色、古铜色、黄铜色、暗红色、黑色等多种色调或带色花纹，同时，铝合金型材还能够进行粉末喷涂、氟碳喷涂、木纹喷涂处理，达成更丰富色彩，尤其是隔热保温断热型材还能够有两种颜色。用作建筑物门窗，给人以新奇大方、色调柔和、线条明快、华丽典雅感觉，使建筑物外立面和内部效果美观。
3． 耐久性强
经过阳极氧化处理或其它表面处理铝合金型材，其表面光洁坚硬，耐久性能很强，不怕多种不利气候条件影响。通常来说使用30~50年是没有问题。比如，建于1950年德国杜塞尔多夫市哈内曼宾馆大楼铝合金幕墙，其铝合金型材至今已50多年仍保持良好状态。
4． 强度较高
因为铝合金型材含有空腹薄壁良好截面形状，这就确保了铝合金门窗含有抗弯、抗压、刚度强等良好力学性能，通常来说铝合金型材比较耐刻划，不易擦伤。从而使铝合金门窗坚固耐用、启闭轻便灵活。同时，铝合金型材截面较小，使得铝合金门窗愈加通透，线条愈加清楚明了。
5． 保温性好
使用隔热断桥铝合金型材，安装中空玻璃，并采取双道湿密封能够制作出保温性能很高铝合金门窗
6． 变形量小
铝合金门窗型材刚度好，不易变形；不怕潮湿，不会因受潮而产生膨胀。另外，制作铝合金门窗是采取螺钉、螺栓等冷连接，这也就有利于提升铝合金门窗制作精度。
7． 易于加工
铝合金型材硬度低，加工机械使用切削力小，故切削速度较快，需用工时短，加工效率高。同时，铝合金含有可塑性、可弯性和良好冲压性能，这些全部方便于加工。还有铝合金门窗组合连接，可采取螺丝联接、铆钉固定或胶粘组合，这也有利于加工制作。
8． 利于定型
铝合金门窗从型材挤压生产到配套部件加工、密封零件制造、门窗框料装配和产品试验，均可在工厂内进行工业化生产，有利于实现门窗设计标准化、产品定型化、配件通用化和门窗系列化，适于大批量生产，提升效率，降低成本。
9． 经济实惠
因为铝门窗含有以上很多优点，铝合金型材表面又有一层保护装饰膜，不需要刷漆、维修和保养，只要通常清洗即可，所以消费者能取得经济实惠效益。
第二节 铝合金门窗种类
铝合金门窗常见种类有：铝合金平开门窗、铝合金推拉门窗、铝合金上悬窗、铝合金保温平开窗、铝合金隐框窗、铝合金地弹门、铝合金旋转门等等。
第三节 铝合金门窗基础尺寸
1． 铝门窗用铝合金型材截面尺寸系列：
铝合金门窗型材代号，是以其截面宽度尺寸来表示。如“38系列”，是指型材截面宽度为38mm。铝合金型材常见截面尺寸系列见下表３－１０：

铝合金型材常见截面尺寸系列 表３－１０
代号
型材系列
截面宽度(mm）
代号
型材系列
截面宽度(mm)
38
38系列
38
65
65系列
65
42
42系列
42
70
70系列
70
45
45系列
45
73
73系列
73
50
50系列
50
76
76系列
76
55
55系列
55
80
80系列
80
60
60系列
60
90
90系列
90
63
63系列
63
100
100系列
100
2． 铝门窗洞口尺寸
建筑门窗洞口是以门窗洞口宽、高定位线为基准，按其安装形式、安装方法及安装结构缝隙确定。
门窗洞口规格型号，由门窗洞口标志宽度和高度千位、百位数字，按前后次序排列组成四位数字表示。如：当门窗洞口标志宽度为800mm、标志高度为2100mm时，其型号为0821。
铝合金门窗基础洞口尺寸表 表1－3
类别
洞口标志（mm）
类别
洞口标志（mm）
宽度B
高度A
宽度B
高度A
门

800、900、1000、1200、1500、1800、2100、2400、2700、3000、3300
2100、2400、2700、3000、3300
窗

600、900、1200、1500、1800、2100、2400、2700、3000

600、900、1200、1500、1800、2100、2400、2700、3000

第二章 铝门窗物理性能
第一节 铝门窗风压变形性能
铝门窗风压变形性能系指建筑门窗在和其垂直风压作用下，保持正常使用功效，不发生任何损坏能力。铝门窗应采取50年一遇瞬时风压标准值进行抗风压设计，且应符合产品标准表2－1要求：
铝门窗最小风压标准值（Kpa） 表2－1
铝门窗
平开门
平开窗
推拉门
推拉窗
最小风压标准值
1.5
2.0
1.5
1.5
最小风压标准值(北京“九五”住宅）
低层和多层
1.5
2.5
1.5
2.5
中高层和高层
1.5
3.0
1.5
3.0
铝合金门窗在设计风压作用下，结构构件强度应满足规范要求。当采取钢铝组合构件时，应采取必需防接触腐蚀方法，同时应为钢铝之间热膨胀系数不一样留出足够变形空间。当采取单层玻璃时，结构构件变形不应超出跨度1/130；当采取中空玻璃时，不应超出跨度1/180；玻璃板块尺寸超出1500mm时，其挠度也应控制在短跨1/100之内。
风压标准值可按下式计算
wk＝1.1βZμZμSＷO
其中 wk---风压标准值，KN/m2
βZ---阵风系数，可取为2.25
μZ---风压高度系数
μS---风压体型系数，可取为+0.8/-1.0,假如有风洞试验资料时，也可依据风洞试验资料取用。
ＷO---基础风压，KN/m2
下面以地面粗糙度为B类，风压体型系数为-1，计算出北京（0.35）、天津(0.4)及深圳(0.7)地域标准风压列于）表2 －2。
北京、天津及深圳标准风压（KN/m2） 表2 －2
高度
（米）
标准风压，KN/m2
备注
北京
天津
深圳
10
0.87
0.99
1.73

20
1.09
1.24
2.17

30
1.23
1.41
2.46

40
1.35
1.54
2.70

50
1.45
1.65
2.89

60
1.53
1.75
3.07

70
1.61
1.84
3.22

100
1.81
2.07
3.62

150
2.06
2.35
4.12

200
2.26
2.58
4.52

250
2.43
2.77
4.85

300
2.58
2.94
5.15

350
2.71
3.09
5.41

铝门窗抗风压性能分级表 （Kpa）表2 －3
铝门窗
一
二
三
四
五
六
建筑外门窗
3.5
3.0
2.5
2.0
1.5
1.0
规范对铝合金建筑门窗抗风压变形性能要求相当高，平开窗不低于四级，推拉窗不低于五级。在天津，按2.0 KN/m2标准风压设计平开窗时，就相当于采取100米高度风压。
所以，在设计建筑门窗时，为满足抗风压变形性能要求，
1． 门窗分格不宜太大；
2． 关键受力构件跨度应尽可能短，尤其是宽度不宜太大；
3． 假如洞口尺寸较大时，可采取其它结构二次分格，降低门窗实际洞口尺寸；
4． 对于跨度较大受力构件，宜采取闭口型材，预防整体失稳及扭转；
5． 为预防型材局部失稳，型材壁厚不应小于1.2mm，关键受力构件连接可采取局部加强；
6． 为预防玻璃板块在阵风作用下破碎，宜采取钢化玻璃；
7． 主体结构强度必需足够，尤其是窗下及窗侧没有结构柱及圈梁空心砖填充墙；
8． 窗和主体结构连接应牢靠，最好设置副框；
9． 开启扇连接强度必需牢靠；玻璃搭接长度必需足够；
10． 玻璃压条截面高度尺寸不能太大，也不能太薄，最好大于1mm。
第二节 铝门窗雨水渗透性能
铝门窗雨水渗透性能系指建筑门窗在风雨同时作用下，透过雨水性能。雨水渗透性能等级应不低于门窗抗风压变形性能等级，且应符合产品标准表2－4要求：
铝门窗最小雨水渗透压力差（pa）　　　　表２－4
铝合金门窗
平开门
平开窗
推拉门
推拉窗
最小渗透压力差
150
250
100
100
最小渗透压力差(北京“九五”住宅）
150
250
100
250

铝门窗雨水渗透性能分级表（pa）　　　　表２－５
铝门窗
一
二
三
四
五
六
建筑外门窗
500
350
250
150
100
50
规范对铝合金建筑门窗雨水渗透性能要求相当高，平开窗不低于三级，推拉窗不低于五级。
预防铝门窗雨水渗透关键依靠排水及防水两种方法来预防。
排水方法关键是依据等压原理立即将渗透进门窗等压腔中渗漏水排除，预防雨水集聚后渗透到室内，其关键点是设置等压通道形成等压腔，设置排水孔排除渗漏水，还应采取方法预防等压孔及排水孔堵塞。
在防水方面，关键方法有：
1． 通常应将门窗安装在窗洞里边，并在窗顶侧设置滴水线，预防墙面上大量雨水直接流到窗立面上；
2． 在门窗中横框上设置披水条，预防窗立面上部雨水向下部积聚；
3． 门窗四面和主体结构连接位置应采取弹性密封胶填充，不宜采取轻易开裂半刚性密封；
4． 门窗和主体结构连接应采取“长短脚”等延长渗透路径方法；
5． 尽可能在门窗外立面及内立面四面全部设置交圈密封胶条或毛条；
6． 对密封要求较高门窗可设置三道密封胶条或毛条；
7． 铝合金型材之间拼接最好采取搭接，并在搭接位填注密封胶；
8． 严格控制加工误差及组装误差，组装时并在拼缝位置注密封胶；
9． 在室外侧玻璃镶嵌胶条上填注一层密封胶，预防胶条过早老化；
10． 尽可能加大等压腔室内侧高度，预防渗漏进等压腔水过早进入室内。
第三节 铝门窗空气渗透性能
铝门窗空气渗透性能系指建筑门窗在风压作用下,其可开启部分为关闭状态门窗透过空气性能。以10Pa压差下空气渗透量作为分级值。空气渗透性能等级应不低于门窗抗风压变形性能等级，且应符合产品标准表２－6要求：
铝门窗最小雨水渗透压力差m3 /h·m（10pa）　　表２－6
铝合金门窗
平开门
平开窗
推拉门
推拉窗
最大渗透量
3.0
2.5
3.5
3.0
最小渗透量(北京“九五”住宅）
3.0
1.5
3.5
1.5
铝门窗空气渗透性能分级标准如表２－7：
铝门窗空气渗透性能分级表，m3 /h·m（10pa）　表２－7
铝门窗
一
二
三
四
五
分级指标
0.5
1.5
2.5
4.0
6.0
规范对铝合金建筑门窗空气渗透性能要求相当高，平开窗不低于三级，推拉窗不低于四级。
预防铝门窗空气渗透关键方法和预防雨水渗透方法基础相同。
第四节 铝门窗保温性能
铝门窗保温性能系指建筑门窗室内外两侧存在空气温差条件下，门窗阻抗从高温一侧向低温一侧传热能力(不包含从缝隙中渗透空气传热)，门窗保温性能用传热系数K来表示。传热系数K物理意义为：在稳定传热条件下，门窗室内外两侧空气温度差为1K，单位时间内经过单位面积传热量，以W/m2 ·k计。建筑门窗保温性能分级标准如表２－8。
建筑门窗保温性能分级值 W/m2 ·k　　　　　　　　表２－8
分级指标
一
二
三
四
五
传热系数K
K≤2.0
2.0<K≤3.0
3.0<K≤4.0
4.0<K≤5.0
5.0<K≤6.4
保温性能不低于三级门窗定义为保温门窗。铝门窗保温性能关键取决于铝材及玻璃传热阻大小。
　　　　不一样玻璃传热特征及参数　　　　　　　 表２－９
玻璃名称
玻璃种类、结构
透光率
遮阳系数Sc
传热系数U夏
传热系数U冬
单片白玻
6c
89%
0.99
5.74
6.17
白玻中空
6c+12A+6c
81%
0.87
3.09
2.75
单片热反射镀膜
6CTS140
40%
0.55
5.72
5.66
热反射镀膜中空
6CTS140+12A+6c
37%
0.44
3.04
2.58
LOW－E中空玻璃
6CEB12+12A+6c
39%
0.31
1.70
1.66
说明：白玻璃指一般透明玻璃，6c表示6mm透明玻璃，CTS140是热反射镀膜玻璃型号，CEB12是Low－E玻璃型号。U是ASHERA标准条件下传热系数，传热系数单位是W/m2℃。
《民用建筑热工设计规范》GB50176－93，对门窗保温性能、气密性和面积要求：
1． 窗户传热系数取值参考表2－１０
2． 居住建筑和公共建筑外部窗户保温性能
(1) 严寒地域各朝向，不应低于Ⅱ级；
窗户传热系数　　　　　　　　表２－１０
窗框材料
窗户类型
空气层厚度（mm）
窗框窗洞面积比（%）
传热系数K（W/m2•K）
钢、铝
单层窗
－
20~30
6.4
单框双玻窗
12
20~30
3.9
16
20~30
3.7
20~30
20~30
3.6
双层窗
100~140
20~30
3.0
单层+单框双玻窗
100~140
20~30
2.5
木、塑
单层窗
－
30~40
4.7
单框双玻窗
12
30~40
2.7
16
30~40
2.6
20~30
30~40
2.5
双层窗
100~140
30~40
2.3
单层+单框双玻窗
100~140
30~40
2.0
(2) 严寒地域各朝向，不应低于Ⅴ级。
3． 阳台门下部门肚板部分：严寒地域，K≤1.35；严寒地域，K≤1.72
4． 居住建筑和公共建筑窗户气密性
（1）冬季室外平均风速≥3.0m/s地域，1~6层建筑，不应低于Ⅲ级；7~30层建筑，不应低于Ⅱ级。
（2）冬季室外平均风速＜3.0m/s地域，1~6层建筑，不应低于Ⅳ级；7~30层建筑，不应低于Ⅲ级水平。
5． 窗墙面积比
（1） 北向,小于0.20
（2） 东、西向，小于0.25（单层窗），0.30（双层窗）
（3） 南向，小于0.35
《民用建筑节能设计标准》对门窗保温性能、气密性和面积要求：
1． 对门窗保温性能要求：
节能30%原标准（JBJ26－86）和节能50%新标准（报批稿），对门窗保温性能要求见表２－１１：　　　　　　　　　　　　　
表２－１１

地域

原标准
新标准
窗（含阳台门上部）
阳台门下部

户门
外门
窗（含阳台门上部）
阳台门下部
户门
外门
西安
6.40
1.27
2.91

4.00
4.70
1.70
2.70

北京
南、东西6.40
北3.26
1.72
2.91

4.00
4.70
1.70
2.00

兰州
南、东西6.40
北3.26
1.72
2.91

4.00
4.70
1.70
2.00

沈阳
3.26

2.91

3.00
1.35
1.50

呼和
浩特
3.26
1.36
2.91
5.82
3.00
1.35
/
2.50
乌鲁
木齐
3.26
1.36
/
5.82
2.50
1.35
/
2.50
长春
3.26
1.36
/
3.26
2.50
1.35
/
2.50
哈尔滨
南、东西3.26
北2.09
1.36
/
3.26
2.50
1.35
/
2.50
海伦
满洲里

1.36
/

2.00
1.35
/
2.50
注：表中数值为传热系数限值，单位：W/m2•K
北京地域各类外窗传热系数小于3.5 W/m2•K
2． 对门窗气密性要求：
通常来说，平开铝窗等能达成Ⅰ级，推拉铝窗能达成Ⅱ~Ⅲ级。
　　　　　　　　　　　　　　　　表２－１２
建筑层数
气密性等级
空气渗透量q0（m3/m•h）
低层和多层（1~6层）
Ⅲ
≤2.5
中高层和高层（7~30层）
Ⅱ
≤1.5
3． 对窗墙面积比要求：　　　　　　　　　　　　　表２－１３
朝向
原标准
新标准
北
0.20
0.25
东、西
0.30
0.30
南
0.35
0.35
所以，在设计建筑门窗时，为满足保温性能要求，应尽可能采取以下设计理念：
1． 门窗宜采取双层或三层玻璃，最好采取中空玻璃，还可在中空玻璃里面填充惰性气体，以加大玻璃热阻值；
2． 铝合金型材宜采取保温隔热型材，以降低边框热量散失；
3． 铝合金平开门窗宜采取多腔密封，推拉窗宜采取多道毛条密封；
4． 铝门窗和建筑结构周围接口位置宜填充保温岩棉；
5． 密封胶条宜采取高性能产品，最好采取三元乙丙胶条。
第五节　铝门窗隔声性能
铝门窗隔声性能系指经过空气传到建筑门窗外表面噪声，经门窗反射，吸收和其它能量转化后降低许。以门窗空气声隔声性能单值评价量---计权隔声量Rw作为分级指标值，如表２－1４。
　　　建筑门窗隔声性能分级值（ dB）　　　表２－１４
分级指标
一
二
三
四
五
六
分级值Rw
45
40
35
30
25
20
在北京地域，距交通干线50米以内新建住宅、学校、医院等对噪声敏感建筑物，应安装含有隔声性能建筑外窗，其隔声性能不低于30db（分贝）。
所以，在设计建筑门窗时，为满足隔声性能要求，应尽可能采取以下设计理念：
1． 门窗宜采取双层或三层玻璃，最好采取中空玻璃；
2． 铝合金平开门窗宜采取多腔密封，推拉窗宜采取多道毛条密封；
3． 密封胶条宜采取高性能产品，最好采取三元乙丙胶条。
第六节 铝门窗采光性能
采光性能是指建筑外窗在扩散光照射下透过光能力。大家对采光需求决定了建筑物上必需有窗或其它采光产品，采光质量直接影响到室内人生活和工作，所以采光是门窗关键功效之一。
采光性能分级指标是窗透光折减系数Tr，具体分级限值见表２－１４
窗采光性能分级表 ２－１４
等级
透光折减系数Tr
Ⅰ
Tr≥0.70
Ⅱ
0.70＞Tr≥0.60
Ⅲ
0.60＞Tr≥0.50
Ⅳ
0.50＞Tr≥0.40
Ⅴ
0.40＞Tr≥0.30
Ⅵ
0.30＞Tr≥0.20
窗透光折减系数Tr可用有窗时照度Ew和无窗时照度E0之比表示，Tr可用下式计算：

式中：Ewi－接收室内第i点有窗时照度值；
E0i－接收室内第i点无窗时照度值；
n－接收室内测点数。
采光设计数量指标是采光系数C，采光系数可按下式计算：
C=En/Ew×100%
式中En──当地室内某一点照度（LX）；
Ew──当地和室内某点照度同一时间室外照度（LX）；
采光系数标准值确实定：
（1） 侧面采光应取采光系数最低值；
（2） 顶部采光应取采光系数平均值；
（3） 兼有侧面采光和顶部采光房间可将其简化为侧面采光区和顶部采光区，并应分别区采光系数最低值和采光系数平均值。
作业场所工作面上采光系数标准值，应符合表２－１5：
作业场所工作面上采光系数标准值 表２－１5
采光等级
视觉作业分类
侧面采光
顶部采光
作业精 确 度
识别对象最小尺寸d (mm)
室内天然光 照度 (lx)
采光系数C (%)
室内天然光照度(lx)
采光系数C(%)
Ⅰ
尤其正确
d≤0.15
250
5
350
7
Ⅱ
很正确
0.15<d≤0.3
150
3
250
5
Ⅲ
正确
0.3<d≤1.0
100
2
150
3
Ⅳ
通常
1.0<d≤5.0
50
1
100
2
Ⅴ
粗糙
d>5.0
25
0.5
50
1
注：①表中所列采光系数值使用于中国Ⅲ类采光气候区。采光系数值是依据室外临界照度为5000lx制订。
②按生产车间和作业场所划分采光等级。
③亮度对比小Ⅱ、Ⅲ级视觉作业，其采光等级可提升一级采取。
对于采光面积比Ⅲ类光气候区单层一般玻璃窗采光，其窗洞口面积可按表２－１6所列窗地面积比估算。
窗地面积比 表２－１6
采光等级
单侧窗
双侧窗
矩形天窗
锯齿型天窗
平天窗
Ⅰ
1/2.5
1/2
1/3
1/3
1/5
Ⅱ
1/3
1/2.5
1/3.5
1/3.5
1/6
Ⅲ
1/4
1/3.5
1/4.5
1/5
1/8
Ⅳ
1/6
1/5
1/8
1/10
1/15
Ⅴ
1/10
1/7
1/15
1/15
1/25
建筑物各类用房采光标准除必需计算采光系数最低值外，应按单项建筑设计规范要求窗地比确定窗洞口面积，另外，离地面高度在。0.5m以下采光口不应计入有效采光面积，采光口上部有宽度超出1m以上外廊、阳台等遮挡物时，其有效采光面积可按采光口面积70%计算，用水平采光天窗采光者，其有效采光面积可按采光口面积三倍计算。
所以，在设计建筑门窗时，为满足采光性能要求：
1． 窗洞口应符合现行建筑规范要求；
2． 当选择镀膜玻璃时，对不需要遮蔽内部建筑构件楼宇，在确保外观颜色满足前提下，应尽可能选择透光率高镀膜玻璃，确保室内良好采光以营造舒适宜人环境。现在国外建筑审美发展趋势是，颜色趋于清淡，透光率趋于偏高，有些建筑选择镀膜玻璃透光率甚至高达70%。
第七节 铝门窗通风性能
建筑物室内应有和室外空气直接流通窗户或开口，这是大部分建筑基础要求。一般民用建筑居住、办公室等，宜采取自然通风，并应确保舒适居住、办公环境，当其在严寒地域或严寒地域时，尚应设置可开启气窗进行定时换气，让室外新鲜空气进入室内。夏季自然通风用进风口宜采取门、平开窗等。夏季自然通风进风口，其下缘距室内地面高度，应在0.3~1.2m之间，当进风口较高时，应考虑进风效率降低影响。为了确保良好通风性能，同一房间窗宜设置上下两个开启窗，方便形成对流通风。
自然通风通风量：G=Q/aCp（Tn-Twf）
式中：G——通风量（kg/h）
Q——散至室内全部显热量（W）
Cp——空气定压比热容[1Kj/（kg· ℃）][0.24kcal/(kg·℃)
a——单位换算系数，对于法定计量单位，a=0.28;对于习用非法定计量单位,a=1
Tn——室内工作地点温度（℃）
Twf——夏季通风室外计算温度（℃）
第八节 铝门窗其它性能
1． 启闭力
各类住宅建筑外窗开启部分应启闭自如，无阻滞及局部卡阻，推拉窗启闭力小于100N；平开窗（滑撑）启闭力应在30N~80N之间。
2． 锁耐久性
铝合金门窗锁耐久性试验，是将锁置于试验台上，用电动机拖动，以每分钟10~30次速度进行连续开闭试验。要求达成3万次时，仍应灵活、无异常损坏。
3． 导向轮耐久性
铝合金推拉窗活动窗扇，是用电动机经过偏心连杆机构做连续往返运动试验。当尼龙导向轮直径为12~16mm时，需试验1万次；当尼龙导向轮直径为20~24mm时，需试验5万次；当尼龙导向轮直径为30~60mm时，需试验10万次。这时窗和导向轮等配件，均应开关灵活、正常，无异常损坏。

第三章 铝门窗关键材料
铝门窗是用多种不一样材质、性能材料组合而成，正确选择材料，使铝门窗既能安全可靠满足使用要求，又尽可能节省材料投资。
铝门窗所用关键材料是钢材、铝型材、玻璃、密封材料及五金配件。铝门窗结构材料重力体积密度数值为：
一般玻璃、夹层玻璃、半钢化玻璃、钢化玻璃 25.6KN/ m3
夹丝玻璃 26.0KN/ m3
玻璃棉 (0.5～1.0)KN/ m3
铝合金 28.0KN/ m3
钢材 78.5KN/ m3
第一节 钢材
钢材在铝门窗工程中通常见量不大，但因为钢材多用在结构联接上，所以比较关键。使用钢材以Q235钢为主，其物理性能见表３－１:
钢材物理性能 表３－１
弹性模量E
（Mpa）
剪变模量G
（Mpa）
线胀系数α

密度ρ
（Kg/m3）
泊松比υ

200×103
79×103
12×10-6
7850
0.3
钢材通常要求做防腐处理，方法有喷刷防锈漆、热镀锌等。如采取热镀锌处理，热镀锌层厚度应符合表3－2及表3－3要求：

热镀锌层厚度要求（不做离心处理时） 表3－2
制件和厚度mm
局部厚度（最小值）um
局部厚度（最小值）um
钢铁零件
＞6
70
85
＞3~6
55
70
1.5~3
45
55
＜1.5
35
45
铸件
＞6
70
80
≤6
60
70
热镀锌层厚度要求（离心处理时） 表3－3
制件尺寸mm
局部厚度（最小值）um
局部厚度（最小值）um
螺纹件
直径≥20
45
55
直径＞10~＜20
35
45
直径≤10
20
25
铸件
直径＞3
45
55
直径≤3
35
45
第二节 铝合金型材
3． 铝门窗用铝合金型材表面处理：
（1） 阳极氧化、着色型材：铝合金型材先做阳极氧化处理，再按需要颜色进行电解着色或有机着色处理，然后经过封孔处理，既可在型材表面形成既能耐腐蚀，又有色彩保护膜。表面处理应符合表３－１要求：
表３－１
表面处理方法
阳极氧化（银白色）
阳极氧化加电解着色
阳极氧化加有机着色
阳极氧化膜厚度等级应依据使用环境加以选择，其要求应符合下表要求，并在协议中注明。未注明时，门窗型材符合AA10级，幕墙型材符合AA15级。

表３－２
等级
单件平均膜厚um大于
单件局部膜厚um大于
AA10
10
8
AA15
15
12
AA20
20
16
AA25
25
20
（2） 电泳涂漆型材：铝合金型材经阳极氧化处理后（通常氧化膜厚9~14um），再进行电泳涂装处理，使型材表面再覆盖一层合成树脂保护膜（通常合成树脂保护膜厚度为7~12um）。这么铝合金型材表面能形成带色含有耐蚀性、耐候性和耐磨性复合膜。表面处理方法应符合表3－３：
表面处理方法
阳极氧化加电泳涂漆
阳极氧化、电解着色加电泳涂漆
复合膜厚度应符合表３－４：
等级
阳极氧化膜
漆膜
复合膜
平均膜厚um
局部膜厚um
局部膜厚um
局部膜厚um
A
≥10
≥8
≥12
≥21
B
≥10
≥8
≥7
≥16
注：在苛刻、恶劣环境条件下室外用建筑构件应采取A级 型材，在通常环境条件下室外用建筑构件或车辆用构件，可采取B级型材
（3） 粉末喷涂型材：铝合金基材喷涂上热固性饱和聚酯粉末涂层，可有多个颜色。基材喷涂前，其表面应进行预处理，以提升基体和涂层附着力。化学转化膜应有一定厚度，当采取铬化处理时，铬化转化膜厚度应控制在200~1300mg/m2范围内。装饰面上涂层最大局部厚度≤120um，最小局部厚度≥40um。
（4） 氟碳漆喷涂型材：在铝合金基材上喷涂聚偏二氟乙烯漆涂层，在铝合金基体表面上形成固化氟碳漆保护膜，可有多个颜色。基材喷涂前，其表面应进行预处理，以提升基体和涂层附着力。化学转化膜应有一定厚度，当采取铬化处理时，铬化转化膜厚度应控制在200~1300mg/m2范围内。涂层种类应符合下表３－５要求：
二涂层
三涂层
四涂层
底漆加面漆
底漆、面漆加清漆
底漆、阻挡漆、面漆加清漆
喷漆型材装饰面上漆膜厚度应符合下表３－６要求：
涂层种类
平均膜厚um
最小局部膜厚um
二涂
≥30
≥25
三涂
≥40
≥34
四涂
≥65
≥55
注：因为挤压型材横截面形状复杂性，在型材一些表面（如内角、横沟等）漆膜厚度许可低于表中数值，但不许可出现露底现象
（5） 隔热型材：有内外铝合金型材组成，中间最少有一个隔热（非金属）部分和之相连型材。该隔热体应有利于荷载传输，能够是连续，也能够分成几部分。隔热体材料通常使用PUR树脂和PA，连接两种材料所使用工艺和工艺方法：方法一：工艺：将PA隔热型材嵌入铝凹槽内；
工艺方法：开槽，把隔热型材穿入凹槽内，把铝和隔热型材压合。
方法二：工艺：将PUR树脂灌注进铝型材内；
工艺方法：开槽，注入树脂，去除铝桥，适量格铝型材经过隔热体联接。
4． 铝门窗用铝合金型材性能：
（1） 铝合金型材化学成份：铝合金型材化学成份见下
表３－７：
　　　　　　　　　　　　　　　　　　　　　　　表３－７
成份

合金牌号
Cu
铜
Si
硅
Fe
铁
Mn
锰
Mg
镁
Zn
锌
Cr
铬
Ti
钛
Al
铝
其它
6063
0.1
0.2~0.6
0.35
0.1
0.45~0.9
0.1
0.1
0.1
余量
≤0.15
6061
0.15~0.4
0.4~0.8
0.7
0.15
0.8~1.2
0.25
0.04~0.35
0.15
余量
≤0.15
6063A
0.1
0.3~0.6
0.15~0.35
0.15
0.6~0.9
0.15
0.05
0.1
余量
≤0.15
（2） 铝合金型材机械性能：
铝合金型材机械性能　　　　　表３－８
合金状态
合金
壁厚
(mm)
抗拉强度（N/mm2）
屈服强度（N/mm2）
伸长率（%）
维氏硬度（HV）
6063
T5
全部
≥160
≥110
≥8
≥58
6063
T6
全部
≥205
≥180
≥8
--
6063A
T5
≤10
≥200
≥160
≥5
≥65
6063A
T5
＞10
≥190
≥150
≥5
≥65
6063A
T6
≤10
≥230
≥190
≥5
--
6063A
T6
＞10
≥220
≥180
≥5
--
6061
T4
全部
≥180
≥110
≥16
--
6061
T6
全部
≥265
≥245
≥8
--
（3） 铝合金型材表面质量：
① 铝合金型材表面应洁净，无裂纹、起皮及腐蚀存在，且装饰面不许可有气泡。
② 一般精度铝合金型材，装饰面上碰伤、擦伤和划伤，其深度不得超出0.2mm.由模具造成纵向挤压痕深度，不得超出0.1mm.高精度铝合金型材表面缺点深度，装饰面应小于0.25mm。
③ 铝合金型材经阳极氧化表面处理后，其保护膜厚度应符合下表要求，且着色色泽应均匀一致。其面层不许可存有腐蚀斑点及氧化膜脱落等缺点。
铝合金型材表面阳极氧化膜、复合表膜分级厚度表３－９
等级
表面处理

Ⅰ

Ⅱ

Ⅲ

TⅠ

TⅡ
阳极氧化膜厚度（um）
≥20
≥15
≥10

复合表膜厚度（um）

≥12
≥7
第三节 玻璃
1．铝门窗外观质量和性能应符合国家现行标准要求。
2．当铝门窗采取热反射镀膜玻璃时，应采取真空磁控阴极溅射镀膜玻璃和在线热喷涂镀膜玻璃。用于热反射镀膜玻璃浮法玻璃外观质量和技术指标，应符合现行标准《浮法玻璃》GB11614 优等品或一等品相关要求。
3．热反射镀膜玻璃外观质量应符合下列要求：
热反射镀膜玻璃尺寸许可偏差应符合表3－１１ 要求：
热反射镀膜玻璃尺寸许可偏差（mm） 表3－１１
玻璃厚度
玻璃尺寸及许可偏差
≤×
≥2440×3300
4.5.6
±3
±4
8.10.12
±4
±5
热反射镀膜玻璃光学性能应符合设计要求。
热反射镀膜玻璃外观质量 表３－１２
外观质量

项目
等级划分
优等品
一等品
合格品

针
眼

直径〈1.2mm

不许集中

集中每平方
米，许可2处

1.2mm〈直径〈1.6mm
每平方米许可处数
中部不许可
75 mm边部3处

不许集中

1.6mm〈直径〈2.5mm每平方米许可处数
不许可

75mm边部4处
中部2处
75mm边部8处
中部3处
直径〉2.5mm
不许可

斑 纹
不许可

斑点
1.6mm〈直径〈5.0mm
每
