标识牌关键技术标准规范书.doc

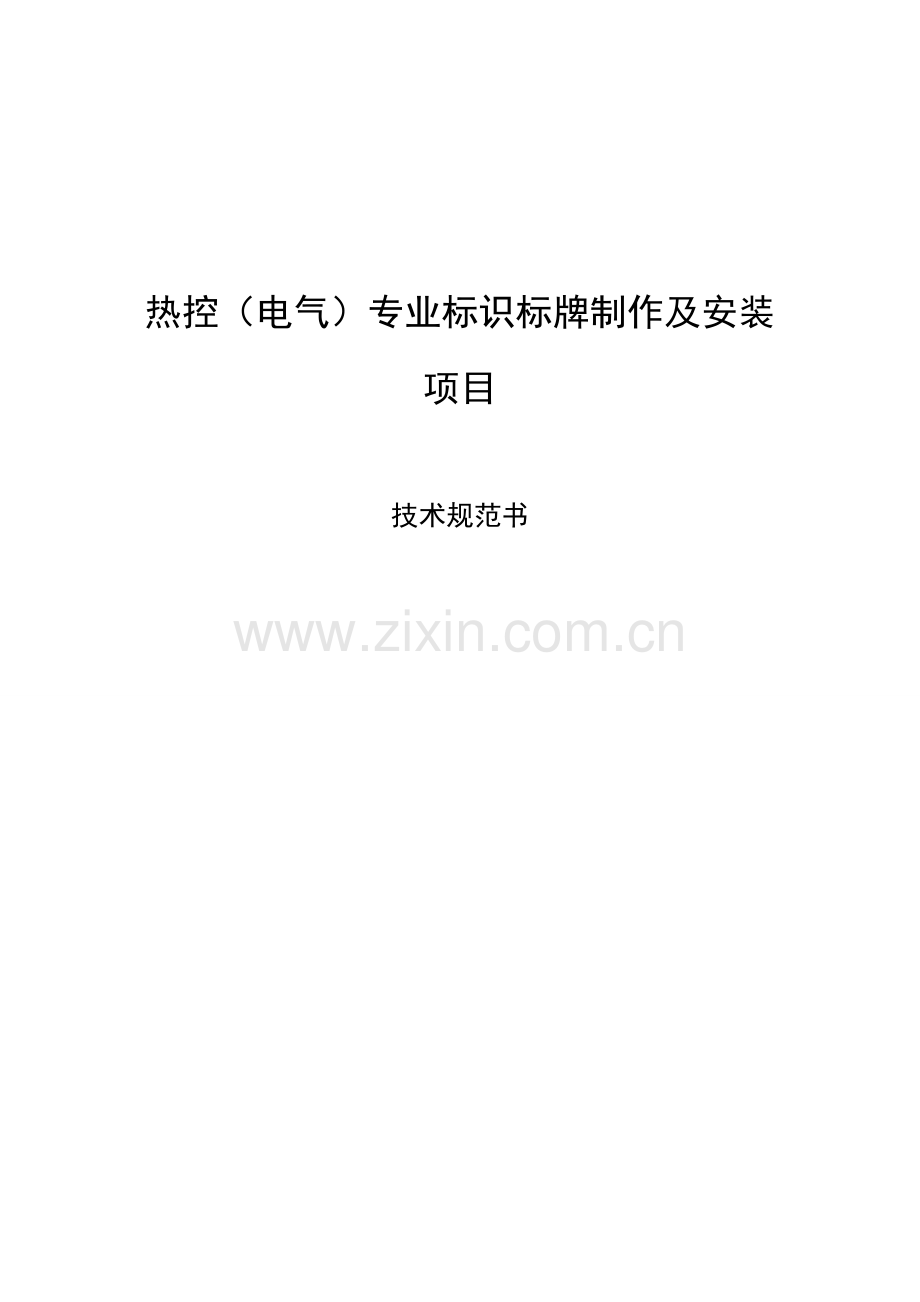

热控（电气）专业标识标牌制作及安装项目

技术规范书

热工仪表测点、盘柜、阀门、实施机构标识牌
1.仪控测点包含：压力、流量差压、液位等各类变送器、压力表、热电偶、热电阻、双金属温度计、压力开关、转速、位移等各类就地测量元件，规格50mm×30mm，使用红字红框，字体为红字内刻，文字上（或右）为设备名称，文字下（或左）为位号，文字为红体（字体大小根据牌子尺寸合理安排，以美观为主）。固定方法将采取粘贴或挂牌：若测量仪表在保温箱内或固定在仪表架上则采取粘贴方法(参考附图1，材质采取2.0mm厚ABS，3M高强度粘胶)，不然一律采取挂牌方法(参考附图2，材质为1mm厚304不锈钢板，顶部打孔）。

附图1（50mm×30mm）

汉字名称
位号

30
50

附图2（30mm×70mm×1mm）
2.保温保护箱规格：150mm×40mm材质采取2.0mm厚ABS，3M高强度粘胶，使用红字红框，字体为红字内刻，文字上为位号，下为保温保护箱五个字。固定方法为粘贴。以下图所表示：
位号
XX保温保护箱

3.就地大控制柜规格：150mm×80mm，材质采取2.0mm厚ABS，3M高强度粘胶，使用红字红框，字体为红字内刻，文字上为设备名称，下为位号，文字为红体（字体大小根据牌子尺寸合理安排，以美观为主）。固定方法为粘贴。以下图所表示：
汉字名称

位号

4.就地小控制盘、电磁阀柜、就地接线盒规格：80mm×40mm，材质采取2.0mm厚ABS，3M高强度粘胶，使用红字红框，字体为红字内刻，文字上为设备名称，下为位号，文字为红体（字体大小根据牌子尺寸合理安排，以美观为主）。固定方法为粘贴。以下图所表示：
汉字名称

位号

5.电动门动力柜规格：210mm×297mm，材质采取2.0mm厚ABS，3M高强度粘胶，使用红字红框，字体为红字内刻，文字上为位号，下为柜子名称，文字为（字体大小根据牌子尺寸合理安排，以美观为主），再下面为柜内空气开关排序表(参考附图3，材质采取2.0mm厚ABS，3M高强度粘胶)，固定方法为粘贴。以下图所表示：
位号
汉字名称

序号
位号
汉字名称
1

2

3

4

5

6

7

8

附图3，210mm×297mm，2.0mm厚ABS 3M高强度粘胶
6.压力流量变送器、压力表、压力开关、液位开关二次阀、阀组、排污阀规格：50mm×30mm×1mm，使用红字红框，字体为红字内刻，材质为1mm厚304不锈钢板，顶部打孔。

以下图所表示：

位号
汉字名称

7.和阀门、挡板不直接相连电动、气动实施机构规格：80mm×40mm×1mm，使用红字红框，字体为红字内刻，材质为1mm厚304不锈钢板，左为位号、右为设备名称（字体大小根据牌子尺寸合理安排，以美观为主），顶部打孔。固定方法将采取挂牌方法。以下图所表示：

汉字名称
位号

8.ABS材料选择“台塑品牌”或相当于一级品牌，厚度2.0mm，无色差；工艺用电脑精雕，油漆用材料本色漆；四条边线均要求是电脑雕刻成型，不得用裁断机裁出来，确保成品四边均匀无色差。
9.采取304不锈钢材料，设备、仪表阀门标识牌厚度1mm足厚，除腐蚀区标识牌采取雕刻工艺确保防腐，其它标识牌采取蚀刻工艺。

附表　　具体供货清单（包含但不限于）：
序号
类型
规格mm
材质
备注
1.
阀门标牌
80×70
1.5mm足厚304不锈钢
一体支架、蚀刻
80×70
2.0mm足厚有机玻璃双色雕刻
双色雕刻（化学）
2.
设备标牌
（热机）
700×500
1.5mm足厚304不锈钢
折边20mm，蚀刻工艺
400×300
1.5mm足厚304不锈钢
折边20mm，蚀刻工艺
200×100
1.5mm足厚304不锈钢
折边20mm，蚀刻工艺
ABS工程级双色板雕刻，厚度为2.0mm
连续编号，表面采取雕刻（化学专业警示牌）
100×60
1.5mm足厚304不锈钢
折边10mm，蚀刻工艺
3.
热控标牌
70mm×30mm
2.0mm厚ABS工程级双色板雕刻3M自粘胶
设备标识牌,固定方法为粘贴
50mm×30mm
1.5mm厚304不锈钢板，顶部打孔
仪表阀标识牌,固定方法为挂牌
210mm×297mm
1.5mm足厚304不锈钢
电动门动力柜标识牌，固定方法为粘贴
150mm×40mm
2.0mm厚ABS工程级双色板雕刻 3M自粘胶
保温保护箱标识牌, 固定方法为粘贴
150mm×80mm
2.0mm厚ABS工程级双色板雕刻 3M自粘胶
就地大控制柜标识牌,固定方法为粘贴
80mm×40mm
2.0mm厚ABS工程级双色板雕刻 3M自粘胶
就地小控制盘、电磁阀柜、就地接线盒标识牌,固定方法为粘贴
80×40
1mm厚304不锈钢板，顶部打孔
和阀门、挡板不直接相连电动、气动实施机构标识牌,固定方法为挂牌

电缆（脱硫脱硝）标示牌技术规范

电缆标牌分为两个面，标签两面内容分别标识了电缆两端所连端口位置信息，两端标签内容完全相同，标牌内容分别包含为电缆名称、型号、起点、终点和工程名。标牌采取进口PVC板材质，并含有，耐老化、不易褪色、绝缘良好、不易折断，色泽亮丽，含有防水防晒防油特点。电缆标牌字迹应打印清楚，标牌底色为瓷白色，采取统一国家标准文字，不应采取手写模式。标牌尺寸：70mm×40mm厚度为1.5mm单孔统一扎带安装，
