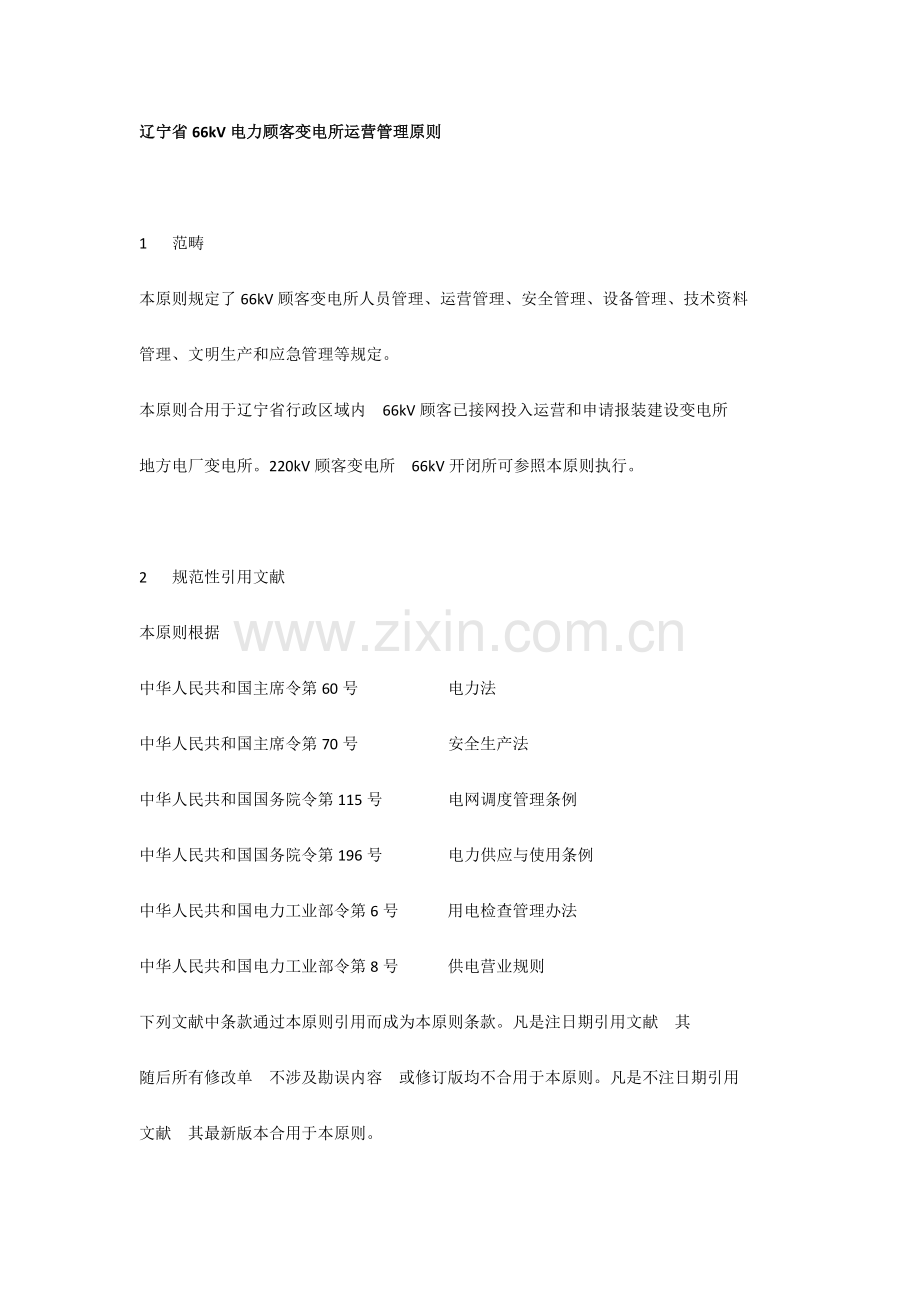

辽宁省66kV电力顾客变电所运营管理原则 1 范畴 本原则规定了66kV顾客变电所人员管理、运营管理、安全管理、设备管理、技术资料管理、文明生产和应急管理等规定。 本原则合用于辽宁省行政区域内66kV顾客已接网投入运营和申请报装建设变电所地方电厂变电所。220kV顾客变电所66kV开闭所可参照本原则执行。 2 规范性引用文献 本原则根据 中华人民共和国主席令第60号 电力法 中华人民共和国主席令第70号 安全生产法 中华人民共和国国务院令第115号 电网调度管理条例 中华人民共和国国务院令第196号 电力供应与使用条例 中华人民共和国电力工业部令第6号 用电检查管理办法 中华人民共和国电力工业部令第8号 供电营业规则 下列文献中条款通过本原则引用而成为本原则条款。凡是注日期引用文献其随后所有修改单不涉及勘误内容或修订版均不合用于本原则。凡是不注日期引用文献其最新版本合用于本原则。 GB 5005992 35110变电所设计规范 GB 1454993 电能质量 公网谐波 GB 50052 供配电系统设计规范 水利电力部【1982】水电生字第11号 继电保护及安全自动装置运营管理规程 能源部能源电198818号 电力系统电压和无功电力管理条例 DL40891 电业安全工作规程发电厂与变电所某些 DL/T55894 电业生产事故调查规程 DL/T57295 电力变压器运营规程 DL/T5961996 电力设备防止性实验规程 DL/T800 电力公司原则编制规则 DL/T995 继电保护和电网安全自动装置检查规程 辽宁省电力有限公司Q/GDW22 - 农电变电运营管理原则 3 术语 下列术语合用于本原则。 3.1 顾客变电所指顾客产权正式变电所。 3.2 电力负荷级别 3.2.1一级负荷 a 中断供电将导致人身伤亡。 b 中断供电将在政治上、经济上导致重大损失。例如重大设备损坏、重大产品报废、用重要原料生产产品大量报废、国民经济中重点公司持续生产过程被打乱需要长时间才干恢复等。 c 中断供电将影响有重大政治、经济意义用电单位正常工作。例如重要交通枢纽、重要通讯枢纽、重要宾馆、大型体育场馆、经惯用于国际活动大量人员集中公共场所等用电单位中重要电力负荷。 一级负荷中特别重要负荷中断供电将发生中毒、爆炸和火灾等状况负荷以及特别重要场合不容许中断供电负荷。 3.2.2 二级负荷 a 中断供电将在政治上、经济上导致较大损失。例如重要设备损坏、大量产品报废、持续生产过程被打乱需较长时间才干恢复、重点公司大量减产等。 b 中断供电将影响重要用电单位正常工作。例如交通枢纽、通信枢纽等用电单位中重要电力负荷以及中断供电将导致大型影剧院、大型商场等较多人员集中重要公共场合秩序混乱。 3.2.3 不属于一级和二级负荷者应为三级负荷。 3.3 高危电力顾客 高危电力顾客是指中断供电将发生中毒、爆炸、透水和火灾等状况并也许导致重大及以上人身伤亡导致重大政治影响和社会影响导致严重环境污染事故电力顾客以及特殊重要用电场合电力顾客。 3.4 双电源 由两个独立供电线路向一种用电负荷实行供电即由两个变电站或一种有多台变压器单独运营变电站中两段母线分别提供电源。其中一种电源故障时不会因而而导致另一种电源同步受到损坏 3.5 保安电源 保安电源必要是与其她电源无联系而能独立存在电源。 3.6 应急电源 用作应急供电系统构成某些电源。如独立于正常电源发电机组供电网络中独立于正常电源专用馈电线路蓄电池干电池等。 3.7 备用电源 当正常电源断电时由于非安全因素用来维持电气装置或其某些某些所需电源 3.8 设备缺陷 运营中电气设备及其附属设施发生异常也许影响安全生产称为设备缺陷。设备缺陷分为危急缺陷、严重缺陷和普通缺陷三类 3.8.1 危急缺陷设备发生了直接威胁安全运营并需及时解决缺陷否则随时也许造成设备损坏、人身伤亡、大面积停电、火灾等事故。 3.8.2 严重缺陷对人身和设备有严重威胁不及时解决有也许导致事故者。 3.8.3 普通缺陷危急、严重缺陷以外设备缺陷指性质普通、状况较轻、对安全运营影响不大缺陷。 3.9 巡视 为掌握变电所运营状况按规定路线进行检查以便能发现设备缺陷和威胁设备安全运行状况。 3.10 事故 电力生产过程中由于处置不当而导致工作人员人身伤亡、电网停电减供负荷以及电力设备损坏等。事故分为人身事故、电网事故和设备事故。 3.11 操作机构 操作断路器、负荷开关、隔离开关等一种机械传动机构可以减少劳动强度并可进行远方操作。 3.12 母线 在各级电压配电装置中将发电机、变压器与其她各种电器及进出线路连接在一起金属导体称为母线。 3.13 倒闸操作 电气设备由一种状态转换到另一种状态时需要拉开或合上某些断路器、隔离开关、暂时接地线以及相应二次回路等所有这些操作统称倒闸操作。 3.14 防止性实验 为了发现运营中设备隐患防止事故或设备损坏对设备进行检查、实验或监测也涉及取油样或气样进行实验。 3.15 在线监测 在不影响设备运营条件下对设备状况持续或定期进行监测普通是自动进行。 4 人员管理 4.1 变电所人员配备应满足工作需要应设专职所长、专职或兼职专责工程师(技术员)运营值班人员每班不应少于两人每班设值班长应保证倒闸操作有两人进行。运营值班人员名单应在每年第一季度向本地电力主管部门、供电公司调度及用电检查部门备案。4.2 变电所电气工作人员应符合电业安全工作规程规定满足作业人员基本条件并持有具备允许职能政府部门颁发电工进网作业允许证。 4.3 变电所所长应由具备电力专业技术职称或中专及以上学历熟悉变电所技术业务具有运营实践经验人员担任。变电所运营值班人员应具备必要电气知识和业务技能。变电所检修工作人员应熟悉设备原理、构造熟悉检修工艺和质量原则认真执行关于规程制度。 4.4 变电所人员应保持相对稳定年内调动不超过电工总人数30%。缺少人员应及时补充调节。变电所人员变动应告知本地供电公司。 4.5 岗位责任制度 4.5.1 变电所所长岗位责任制 a) 所长是全所负责人是变电所安全第一责任者。全面负责本所安全经济运营、技术管理、人员培训等工作监督贯彻全所人员岗位责任制。 b) 负责贯彻执行电业安全生产方针及各种规章制度加强安全思想教诲组织安全活动主持本所障碍调查分析并形成所内分析报告。 c) 编制年、月工作筹划(涉及大、小修防止性实验、降损、“双措”等)并组织实行。 d) 加强设备管理定期巡视检查设备和查阅关于记录簿理解运营状况做好安全经济运营和电能质量分析。及时组织消除设备缺陷不断提高设备完好率组织本所安全活动开展季节性安全大检查、安全性评价、危险点分析参加本所事故调查分析组织做好反事故演习。 e) 遇变压器停电、母线停电、现场设备改造等较大停电工作和较复杂操作及新设备送电等应主持准备工作做好危险点防止、安全办法、事故预想等并到现场把关。 f) 组织全所人员学习技术业务不断提高技术素质和业务水平定期进行考问解说和考核做好现场培训工作。 g) 组织做好新建、扩建工程投运前准备工作参加工程和设备质量验收工作。 h) 负责文明生产、环境整洁不断改进所容所貌。 4.5.2 变电所专责工程师(技术员)岗位责任制 a) 变电所专责工程师(技术员)是本所技术负责人协助所长做好运营、技术管理和培训工作。必要时可代理所长工作。 b) 监督检查规章制度执行状况和各种记录填写状况参加较大停电工作和较复杂操作监督把关组织专项运营分析解决现场发现技术问题定期检查、考核“两票合格率”。 c) 掌握设备健康状况按期完毕设备定级工作提出设备升级规划依照国家关于技术政策提出变电所设备更新规划。 d) 推广新技术编制保证安全经济运营、防止设备事故及人身事故技术办法和预案。 e) 负责变电所内各种设备技术资料收集、整顿、管理建立健全技术档案和设备台帐。检查督促各种技术资料、记录簿填写、审查等保证对的、完整、符合现场实际。 f) 负责组织编写、修改现场运营规程。 g) 制定保证安全组织办法和技术办法并督促执行。 h) 编制专业技术管理制度和培训筹划作好技术培训和技术考核工作。 4.5.4 变电所值班长岗位责任制 a) 值班长是本值安全运营和维护工作全面负责人完毕当值设备维护、资料收集工作参加新、扩、改建设备验收。 b) 领导本值接受和执行调度(系统和本厂值班调度)命令编写倒闸操作票对的迅速进行倒闸操作和事故解决。 c) 定期组织设备巡视和抄表工作发现缺陷应及时组织解决解决不了及时报告应执行无功电力就地平衡原则进行无功、电压调节做到设备经济运营组织好设备清扫维护工作。 d) 受理和审查工作票组织进行工作票所列安全办法实行。组织或参加设备质量验收工作。 e) 审查操作票重要操作担任监护或操作。 f) 组织完毕本值安全活动、培训工作。 g) 填写或审查本班记录按规定组织好交接班工作。 4.5.5 变电所值班员岗位责任制 a) 在值班长领导下担任与调度之间操作联系有权接受调度命令、填写操作票进行倒闸操作和事故解决。 b) 负责准时巡视设备作好记录发现缺陷及时向值班长报告准时抄录关于数据。 c) 审查、受理工作票并办理工作允许手续。 d) 参加设备验收。 e) 保管工具、仪表、器材、钥匙和备件并应按值移送。 f) 做好所用交直流、二次回路熔丝检查、事故照明实验以及设备维护、清洁卫生和文明生产。 g) 参加所内安全活动执行各项安全技术办法。 4.6 结合本所人员技术素质、设备更新改造和工作需要制定年度技术培训筹划、月份技术培训安排。每半年应考核一次。 4.7 变电所对电工进网作业人员除坚持寻常培训外每年应考试一次。因故间断电气工作三个月及以上者需经考试合格后方能恢复工作。 4.8 新参加变电所工作电气工作人员必要依法获得电工进网作业允许证后方可进网作业。 4.9 变电所人员应结合实际开展寻常现场培训、技术问答或考问解说每月每人不少于一题事故预想每月每班不少于一次反事故演习每年不少于一次定期安全活动每月一次每次不少于两小时。培训活动均应有记录装订成册。 4.10 任何人进入生产现场办公室、控制室、值班室和检修班组室外应戴安全帽 5 运营管理 变电所应加强运营管理积极采用计算机等当代化管理手段实既关于记录簿微机存储和查询提高管理水平和效率。 5.1 交接班制度 5.1.1 值班人员应按安全规程关于规定统一着装并佩戴值班标志。 5.1.2 接班人员应按规定期间到班未经履行交接手续前交班人员不得离岗。 5.1.3 禁止在事故解决或倒闸操作中交接班。交接班时如发生事故未办理手续前仍由交班人员负责解决接班人员协助解决。普通在交班前30分钟停止正常操作。 5.1.4 交接内容应涉及 a) 本所运营方式及设备运营状况 b) 保护和自动装置运营及变化状况 c) 异常运营和设备缺陷、事故解决状况 d) 倒闸操作及未完毕操作指令 e) 设备检修、实验状况安全办法布置地线组数、编号及位置和使用中工作票状况 f) 仪器、工具、材料、备件和消防器材完备状况 g) 领导批示与运营关于其她事项。 5.1.5 交接时必要严肃认真应做到现场交接、实物交接、对口交接、图板交接。 5.1.6 交班时由交班值班长向接班值班长及全体值班员做全面交待接班人员要进行重点检查核算。 5.1.7 接班人员重点检查内容 a) 查阅上次下班到本次接班值班记录及关于记录核对运营方式变化状况 b) 核对模仿图板与否与当前变电所运营状态相符 c) 检查设备运营状况理解缺陷及异常状况 d) 主变压器负荷状况 e) 检查实验中央音响及关于信号批示状况 f) 检查直流系统绝缘及浮充电流 g) 检查温度表、压力表、油位计等重要表计批示 h) 核对接地线编号和装设地点 i) 核对保护压板位置 j) 检查室内外卫生及其他关于事项。5.1.8 交接检查后双方值班长应在运营记录簿上签字。 5.2 设备巡视制度 5.2.1 变电所设备巡视检查普通分为正常巡视含交接班巡视、熄灯巡视和特殊巡视。值班人员对运营和备用(涉及附属)设备及周边环境按运营规程规定按巡视路线进行巡视检查巡视检查时不得进行其她工作巡视中禁止移开或跨过遮拦以免引起人员触电事故巡视配电室进出高压室应随手关门、上锁。 5.2.2 变电所应依照近年运营状况按照不同班次、不同运营方式和不同气候条件规定巡视检查重点和规定遇有下列状况由值班长决定增长巡视次数 a) 过负荷或负荷有明显增长时 b) 新装、长期停运或检修后设备投入运营时 c) 设备有缺陷监视运营时 d) 遇有大风、雷雨、浓雾、冰冻、大雪和沙尘等天气变化时 e) 依照领导批示增长巡视等。 5.2.3 单人巡视时必要遵守电业安全工作规程中关于规定。 5.2.4 巡视后应将发现缺陷记入设备缺陷记录簿重大设备缺陷应及时向领导报告。 5.2.5 值班长每班至少全面巡视一次设备变电所长、专责工程师(技术员)每周应分别进行一次监督性巡视、每月至少进行一次夜间熄灯巡视。 5.2.6 雷雨天气需要巡视室外高压设备时应穿绝缘靴不应接近避雷器和避雷针不应携带和使用雨伞。 5.2.7 运营中遇有危及人身和设备安全状况时变电所运营值班人员可按照关于规定解决解决后应当及时报告供电公司调度、用电检查等关于人员并同步向本单位领导报告。 5.3 设备验收制度 5.3.1 凡新建、扩建、改建工程和大、小修定期实验、暂时检修后必要经质量验收合格图纸资料完备移送给变电所后方能投入系统运营。 5.3.2 设备验收应按国标和行业关于规程规定进行。 5.3.3 在施工过程中需要中间验收时变电所负责人应指定专人配合进行。 5.3.4 大、小修、预试、继电保护、仪表校验后由修试人员将状况记入专业记录簿中并注明与否可以投入运营。无疑问后方可办理工作票终结手续。 5.3.5 验收设备个别项目未达到验收原则而又急需投入运营时需经主管领导批准。 5.4 设备缺陷管理制度 5.4.1 发现设备重大缺陷当班值班负责人应及时组织消除或采用可靠办法。当班不能消除缺陷应由所长组织力量予以消除。所长无力消除缺陷应及时向上一级领导报告。 5.4.2 发现设备普通缺陷可列入正常维修筹划进行解决。 5.4.3 设备缺陷无论消除与否均应由值班员记入设备缺陷记录簿并向上一级领导报告。 5.4.4 值班人员在运营中应加强设备缺陷监视在交接班时应详细进行交待。 5.4.5 变电所所长应经常查阅设备缺陷记录簿理解设备缺陷内容和解决状况对未消除者应尽快安排解决。 5.4.6 遇变压器停电、母线停电、现场设备改造等较大停电工作和较复杂操作及新设备送电等应提前同本地供电公司联系祈求提供必要配合指引督促用电检查人员和调度人员依法履行职责。 6 设备管理 6.1 变电所设备应采用符合国家现行关于原则高效节能、环保、安全、性能先进电气产品。国家限期裁减和完善改造设备应在规定期间内更新改造。 6.2 电力设备防止性实验应按规定项目、周期和规定进行用以判断设备与否符合运营条件防止设备损坏。重要设备被试率应达100。 6.3 开展设备评级工作对设备进行全面检查、分析和鉴定及时消除缺陷使设备经常保持在无缺陷状况下运营。变电设备按完好限度分为一、二、三级一、二级设备统称为完好设备完好设备与所有设备之比值称为“设备完好率”一级设备与所有设备比值为“一级设备率” 以百分数表达。 设备单元划分评级办法另行制定。 6.4 应按照关于技术规程、原则规定定期对一、二次设备进行检查、实验和轮换。 6.5 应加强防误闭锁装置运营、维护管理保证防误闭锁装置齐全有效并处在良好状态安装率、投运率和完好率应为100%。 6.6 建立万能解锁钥匙使用和保管制度防误闭锁装置不能随意退出运营停用防误闭锁装置时要经用电检查部门审查短时间退出防误闭锁装置时要经本单位变电所所长批准。 6.7 电缆从室外进入室内入口处电缆竖井出入口处主控制室、配电室、变压器室等与电缆层之间穿越楼板、墙壁、柜所有电缆空洞和盘面之间缝隙应采用防止电缆火灾蔓延阻燃及分隔办法。 6.8 所用变容量应满足全所用电负荷选取在有两台及以上主变压器变电所中宜装设两台容量相似可互为备用所用变压器。如能从变电所外引入一种可靠低压备用所用电源时也可装设一台所用变压器。 6.9 对供电可靠性属于一、二级顾客操作电源应采用一组110V或220V免维护铅酸蓄电池组。作为充电、浮充电用硅整流装置宜合用一套。其她变电所操作电源应采用成套小容量免维护铅酸蓄电池组。 6.10 顾客变电所保护电源选取直流电源容量较小免维护铅酸蓄电池组40Ah及如下和阀控蓄电池300Ah及如下可安装在柜内直流电源柜可布置在控制室内。直流系统用直流断路器必要具备自动脱扣功能不能用普通交流开关代替6.11用电负荷或受电点发生变化顾客应及时提请供电公司完毕保护及自动装置整定值重新计算与调节工作。供电公司及变电所所在单位按照各自管辖范畴核准无误后方可投入运营。顾客任何人员不应擅自更改保护装置投运状态和整定值。 6.12 保护及自动装置屏柜前、后应有统一规范名称。屏上继电器、连接片、实验端子熔断器、批示灯、端子排和各种电气开关名称编号标志齐全、清晰。 6.13 室外端子箱、接线盒宜采用白钢箱体安装应牢固封闭良好并应能防潮、防尘气体继电器顶盖加装防雨罩或其她防雨办法。 6.14 保护及自动装置动作或报警后运营人员应精确记录控制屏光字牌、保护屏信号并及时向供电公司调度及用电检查部门报告。 6.15 屋外配电装置周边设不低于1.5m围栏配电装置中电气设备围栏高度不低于1.7m遮拦网孔不应不不大于4040mm在装有油断路器屋内间隔内除设立围栏外对就地操作断路器及隔离开关应在其操作机构处设立防护隔板宽度应满足人员操作范畴高度不低于1.9m。 6.16 变电所设备标志应齐全、笔迹工整标志牌大小符合规格(详见附录C)。 7 安全管理 7.1 变电所应有安全运营记录。凡发生下列事故之一者应终结安全记录并重新记录安全运营天数 a) 人身触电死亡、重伤 b) 导致电力系统停电 c) 变电所全停电 d) 电气火灾导致直接经济损失1万元 e) 重要或大型电气设备损坏直接经济损失5万元 f) 停电期间向电力系统倒送电。 7.2 用电单位发生电气事故应及时向本地电力管理部门和供电部门报告。供电部门接到事故报告后应及时派用电检查人员赴现场调查在7天内协助用电单位提出事故调查报告。 7.3 高压多回路变电所电源切换装置应设在同一种变电所或同一配电室内其进线应有明显断开点。高压多回路电源切换装置应满足如下规定: a) 高压多回路供电顾客应依照用电性质拟定安全可靠运营方式其电气设计图纸应经供电公司用电检查部门审核批准。 b) 各路电源及联系开关切换应装设可靠电气联锁或机械连锁装置。 c) 多回路供电顾客均应与供电公司订立多回路自备电源供用电合同和调度合同明确安全供电权利和义务需要变更主结线或运营方式时应报调度部门审批后方可变更并修订供用电合同、调度合同。 d) 顾客自备发电机未经用电管理部门批准不得擅自出借与转让出借或转让后应重新修订双电源自备电源供用电合同。 7.4 变电所应配齐合格安全用品在通风干燥处设立专用绝缘工器具存储箱或柜。变电所还应配备消防用品和安全设施并应有可靠事故照明。 7.5 变电所应有专用电话和自动录音设备保证调度联系和事故解决通讯畅通。 7.6 变电所周边应设有独立固定式围墙、围栏院内有消防通道。 7.7 应认真执行操作票和工作票制度。“两票”合格率应达100。“两票”执行办法及格式(见附录A、B)。 7.8 线路作业时变电所安全办法 7.8.1 停电时应先将该线路也许来电所有断路器、线路隔离开关、母线隔离开关所有断开应确认手车开关在开位手车开关拉至实验或检修位置验明确无电压后在线路所有可能来电各端装设接地线或合上接地刀闸。在线路断路器和隔离开关操作把手上均应悬挂“禁止合闸线路有人工作”标示牌。 7.8.2 工作结束时应得到工作负责人工作结束报告确认所有工作班组均已竣工接地线已拆除工作人员已所有撤离线路并与记录簿核对无误后方可下令拆除变电所内安全办法向线路送电。 7.9 变电所应对非线性和冲击性等影响电能质量负荷开展定期测试或在线监测并采用措施使电压正弦波畸变率、注入电网谐波电流和电压波动闪变等符合国标规定。 7.10 变电所无功电力符合就地平衡原则。在提高用电自然功率因数基本上应积极推动技术和设备进步按关于原则设计和安装无功补偿设备并做到随其负荷和电压变动及时投入或切除防止无功电力倒送。 7.11 变电所要严格执行值班岗位责任制度在任何时候都要有人值班保证安全运营。 7.12 变电所应依照污秽设备状况贯彻防污办法处在严重污秽区域除秋季安全检查进行检查和清扫外每年春节过后应再增长一次专项清扫检查。 7.13 变电所应加强电力设施保护防止外力破坏电力设备积极与施工和施工管理部门沟通并派专人到现场监督施工每月定期检查一次贯彻状况发现问题及时解决。 7.14 变电所应有防小动物办法设备室通往室外电缆沟、道应严密封堵因施工拆动后要及时堵好高压配电室、低压配电室、电缆层室、蓄电池室等出入门应有防鼠板每月定期检查一次贯彻状况发现问题及时解决。 7.15 对大负荷线路、设备接点应进行测温检查下雨时应对房屋渗漏、下水管排水状况进行检查。7.16 定期检查和清理变电所设备场区、围墙漂浮物等防止被大风刮到变电所运营设备上导致故障。 7.17 变电所宜设固定检修电源。变电所使用各种与人体直接接触低压电器均应安装漏电保安器使用中低压漏电保安器应定期实验对不起作用漏电保安器及时更换。 7.18 保卫及防火制度 7.18.1 要建立“外来人员登记簿”详细记载出、入所时间、姓名、单位等。外来人员应持证明经本公司保卫部门或主管部门批准用电检查人员应持有效证件。 718.2 禁止在变电所电气设备周边动火如因工作需要时须经主管领导和保卫部门批准并做好消防办法。 7.18.3 变电所消防工具和器材要定期检查抽样实验对损坏及过期应及时更换不得迟延。 7.18.4 防火工具、器材应放在指定地点使用以便禁止挪作她用。 7.18.5 易燃易爆物品应放在指定地点或专用仓库保管禁止放在火源附近。 7.18.6 变电所应划定消防部位指定防火负责人建立义务消防组织并有消防部位平面图。 8 应急管理 8.1 变电所应切实防范和有效应对供电事故及对供用电严重影响以效率优先为原则将事故导致损失降到最低控制停电事件发生。 8.2 变电所应结合本单位实际根据国家及行业关于规定遵循“统一领导、分工协作、反应及时、办法坚决、依托科学”原则制定事故应急预案。应急预案应涉及如下内容 a) 应急预案制定机构 b) 应急预案寻常协调和指挥机构 c) 有关部门在应急救援中职责和分工 d) 危险源拟定和潜在隐患评估 e) 应急救援组织状况和人员配备 f) 应急救援训练和演习 g) 变电所电气事故紧急处置办法、人员疏散办法、抢险办法 h) 变电所事故上报程序、必要状况下谋求社会支持和援助 i) 应急预案其他内容。 8.3 变电所应积极接受用电监督、用电检查部门协助和指引完善应急预案。 8.4 变电所应依照电力负荷对供电可靠性规定及中断供电所导致损失或影响限度进行分级并应依照负荷相应级别配备符合国家规定供电电源、应急电源和非电性质应急办法。 8.5 顾客自备电厂做供电电源配备自备电站容量不能满足工厂用电负荷规定期宜按下列规定装设低频减载和自动解列装置 a) 正常状况下保证工厂用电负荷缺额不大自备电站当系统发生故障时应一方面用低频减载装置切除某些次要负荷若系统仍不能恢复稳定运营则应与系统解列 b) 正常状况下保证工厂用电负荷缺额较大自备电站当系统发生故障时一方面应在接近负荷平衡点解列。当解列点不在负荷平衡点仍存在功率缺额时应一方面在预定解列点解列并用低频减载装置切除某些次要负荷。 8.6 有特别重要负荷高危顾客除由两个电源供电外尚应增设应急电源并禁止将其他负荷接入应急电源供电系统重要电力顾客自备应急电源配备应符合如下规定 并加强安全使用管理禁止将其他负荷接入应急电源供电系统。 a) 配备容量原则应达到保安负荷120% b) 应每月启动一次柴油发电机以检查发电机组和蓄电池电压减少及其充电设备完好状况启动时间应满足安全规定 c) 自备应急电源与电网电源之间应装设可靠电气或机械闭锁装置防止倒送电 d) 暂时性重要电力顾客可以通过租用应急发电车机等方式配备自备应急电源。 8.7 有特别重要负荷高危顾客在安排应急电源同步还应有非电性质应急办法以满足安全可靠需要。 8.8 变电所应明确应急预案和技术保障办法每年结合反事故演习对重大隐患应急预案要进行一次演习或与供电公司联合演习。 8.9 应定期对变电站应急预案、反事故办法贯彻状况进行总结和完善并报电力管理部门及本地供电公司。 9 技术管理 9.1 应具备设备技术档案 a) 设备出厂阐明书。 b) 出厂实验记录(新产品还应具备型式实验报告书(复印件)。 c) 安装图纸、交接实验报告及关于资料。 d) 设备改造和大、小修记录及其实验记录。 e) 历年电气设备防止性实验报告。 f) 设备事故、障碍及运营专项分析报告。 9.2 应具备规程 a) 电业安全工作规程(发电厂和变电所某些)。 b) 现场运营规程(涉及调度、事故解决规程)。 c) 断路器检修工艺规程。 d) 继电保护及自动装置规程。 e) 电气设备防止性实验规程。 f) 电力系统电压和无功电力管理条例 g) 六氟化硫电气设备运营、实验及检修人员安全防护细则有设备 9.3 应具备图纸 a) 一次系统结线图及重要参数。 b) 全所平面图。 c) 所用电交流系统图正常和事故照明结线图。 d) 直流系统图。 e) 继电保护及自动装置原理及展开图。 f) 接地装置布置图、直击雷保护图。 g) 电缆敷设图(涉及电缆途径、截面及芯数)。 9.4 应悬挂图版 a) 操作模仿图版。 b) 定期巡视路线图。 c) 安全累进日揭示版。 9.5 提示图表 a) 设备重要运营参数。 b) 有权签发工作票人员有权受令、监护和操作人员名单。 c) 紧急拉闸顺位表。 d) 接地选取顺位表 e) 继电保护及自动装置定值表。 f) 事故解决紧急使用电话表。 g) 主变压器分接开关位置批示图。 h) 变电设备评级汇总表。 i) 定期工作筹划表。 j) 反事故办法及安全技术办法表。 9.6 变电所技术档案、图纸、图表应与实际相符。 9.7 应具备记录簿和填写规定 记录簿是变电所安全档案和经济运营见证应认真填写。记录薄保存年限事故预想记录簿反事故演习记录簿安全、培训工作记录簿保存别的与有关设备文献永久保存。 9.7.1 值班记录簿(详见附录D1) a) 记录本值环境温度、阴、晴、雨、雪、风等气候状况。 b) 本值系统运营方式继电保护装置运营状态和设备检修实验等工作状况。 c) 用电单位线路和所内作业工作允许人应将停电检修工作班组数目、工作负责人姓名、工作地点和工作任务记入记录簿。 d) 本值发生事故及解决通过设备异常现象和发现缺陷。 e) 调度和上级关于运营指令或告知用电监督检查人员检查工作后批示意见(应由用电监督检查人员记在记录簿下端并签名)。 f) 受理工作票状况。 g) 交、接班小结。 h) 记录与运营关于其他事宜。 9.7.2 设备缺陷记录簿(详见附录D2) 9.7.3 断路器开闸记录簿(详见附录D3) a) 每台断路器一页分别进行记录。 b) 断路器重叠闸动作重叠未成功应记录为故障跳闸2次。 c) 断路器故障跳闸累记次数从断路器解体检修后重新记录。 9.7.4 继电保护及自动装置调试工作记录簿(详见附录D4) a) 每套保护一页分别进行记录。 b) 记录在装置上及回路上工作状况。 c记录整定值及变化定值状况。 d实验中发现问题和解决状况以及结论意见。 e模仿实验和带负荷实验成果。 f装置使用和操作办法运营中应注意事项。 g运营中发现异常现象及动作状况。 9.7.5 设备检修、实验记录簿(详见附录D5) 9.7.6 直流设备巡视检查记录簿(详见附录D6) a记录充放电时间、电压电流、温度核对蓄电池容量。 b记录蓄电池组充电设备运营状况。 9.7.7 避雷器动作次数记录簿(详见附录D7) a避雷器按相分别进行记录。 b雷雨后应及时检查动作记数器动作状况。 c避雷器更换后其动作合计次数应重新记录记数器更换也应进行检查和记录。 9.7.8 事故预想记录簿(详见附录五D8) 事故预想是值班长带领本值人员在值班期间依照设备运营状况及气候变化等状况预测也许发生事故研究应采用解决办法。每次事故预想后都应记录讨论研究结论意见便于检查和评价。 9.7.9 反事故演习记录簿(详见附录D9) 反事故演习由演习主持人编写提纲给出模仿事故现象由演习参加人进行演习规定演习时有清晰解决环节和明确动作形象。每次演习均应分别加以记录。 9.7.10 安全、培训工作记录簿(详见附录D10) 记录安全活动状况和培训考核项目内容、时间、参加人员及评价结论等。 10 文明生产 10.1 变电所室内外环境应整洁、设备场地平整无积水、无杂草无垃圾、无散失器材。有整洁巡视道路门面完整干净。 10.2 控制盘、保护盘、低压配电盘、开关柜等设备完整清洁、无灰尘。 10.3 高压室、主控制室、电缆沟等无孔洞安全遮栏应符合规程规定网门应关闭加锁。 10.4 凡所内有人值班、办公及生活房间以及工艺、设备需要采暖房间均应设立采暖设施并达到规定温度规定卫生间整洁清洁被褥专人专用。 10.5 各种图表整洁资料装订完好并有专柜存储标语标语、安全记录标示板、黑板等要布置整洁美观。 10.6 所内禁止饲养家禽、家畜和种植高棵农作物。
