（一） 总体要求
l 具备语音通信、传真等通信功能（需敷设线路)；
l 连接多个计算机网络,便于进行查询与业务处理(需敷设线路）；
l 显示各地视频监控系统的图像及声音.
l 通过软视频会议系统与各基层单位进行协同办公；
l 监督各地投诉咨询电话的使用情况；
l 采用集中控制方式对各子系统进行控制;
l 主要系统应采用UPS供电；
l 功能区明确,物品摆设整齐，便于操作。

（二） 通信系统
语音电话线路、传真电话线路的敷设须满足应用要求和相关标准。
（三） 网络系统
计算机网络线缆的敷设需满足应用要求和相关标准。
（四） 视频图像解码（屏幕墙服务器）
可兼容招标方现有网络视频监控系统和网络视频服务器。
现有系统和设备情况如下:
1、前卫视讯网络视频监控系统
2、前卫视讯VV5000C、海康DS-8000HF—S/FAJ、海康DS—8100HF-S/FAJ系列网络视频服务器

（五） 大屏技术要求

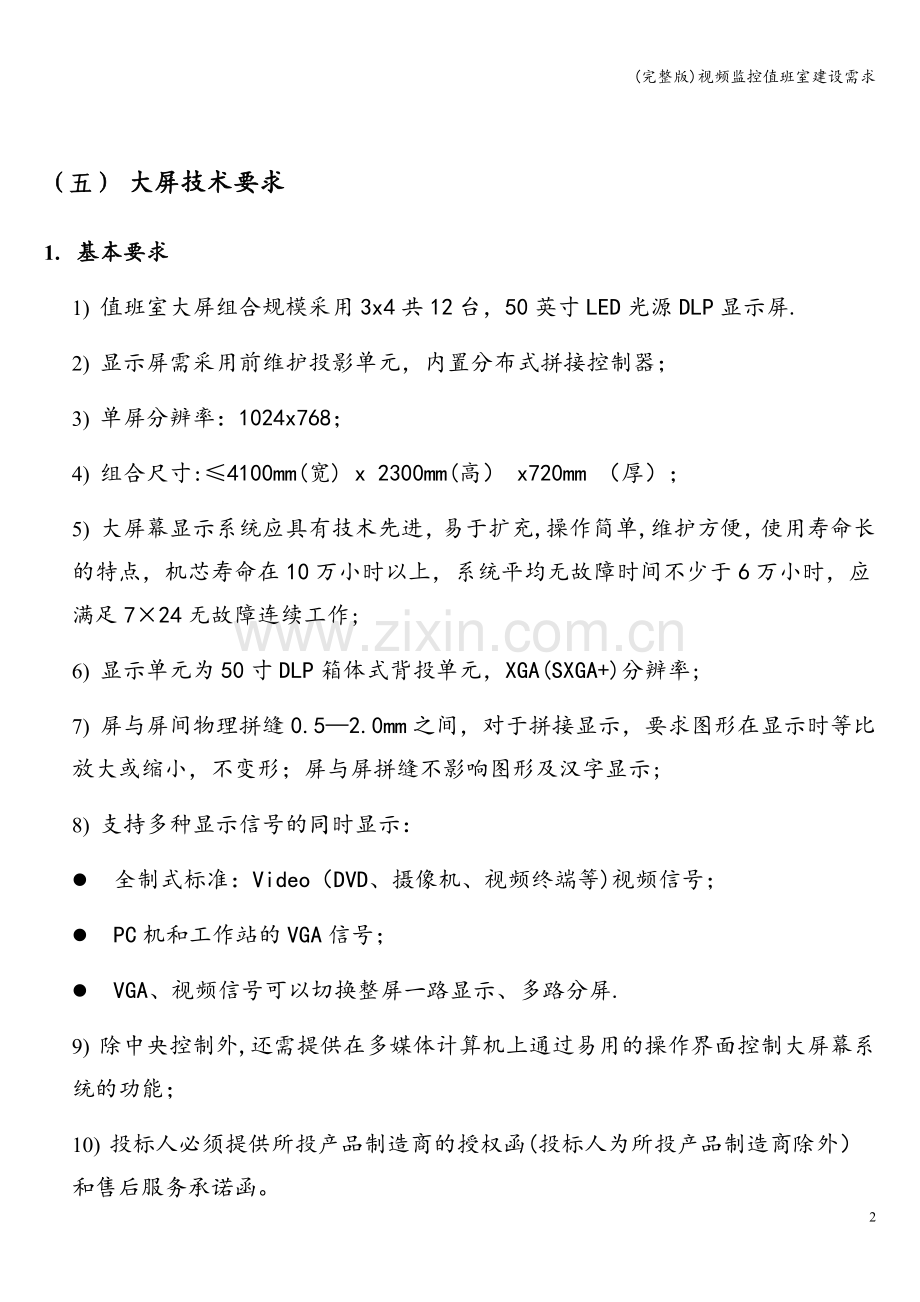

1. 基本要求
1) 值班室大屏组合规模采用3x4共12台，50英寸LED光源DLP显示屏.
2) 显示屏需采用前维护投影单元，内置分布式拼接控制器；
3) 单屏分辨率：1024x768；
4) 组合尺寸:≤4100mm(宽) x 2300mm(高） x720mm （厚）；
5) 大屏幕显示系统应具有技术先进，易于扩充,操作简单,维护方便，使用寿命长的特点，机芯寿命在10万小时以上，系统平均无故障时间不少于6万小时，应满足7×24无故障连续工作;
6) 显示单元为50寸DLP箱体式背投单元，XGA(SXGA+)分辨率;
7) 屏与屏间物理拼缝0.5—2.0mm之间，对于拼接显示，要求图形在显示时等比放大或缩小，不变形；屏与屏拼缝不影响图形及汉字显示;
8) 支持多种显示信号的同时显示：
l 全制式标准：Video（DVD、摄像机、视频终端等)视频信号；
l PC机和工作站的VGA信号；
l VGA、视频信号可以切换整屏一路显示、多路分屏.
9) 除中央控制外,还需提供在多媒体计算机上通过易用的操作界面控制大屏幕系统的功能；
10) 投标人必须提供所投产品制造商的授权函(投标人为所投产品制造商除外）和售后服务承诺函。
2. 技术要求
1) 显示单元技术要求
以下列出大屏系统采用的显示单元技术要求，投标方需按照所投设备进行技术澄清。

DLP投影单元基本技术参数及技术要求
序号
投影机参数
技术要求
1
屏幕尺寸
50英寸
2
分辨率
1024×768分辨率
3
技术
单芯片DLP DarkChip3TM/BrilliantColorTM（极致色彩）
4
屏幕类型
屏幕采用材质轻，高对比度、高增益的纯黑色无反光树脂幕，
5
图像显示方式
背投一次反射，箱体厚度小于720mm
6
屏前亮度
1150cd/m2，具有屏幕亮度自动调整功能,系统整屏亮度均匀性大于95%
7
对比度
2200:1
8
显示色彩
24bit，真彩色
9
灰度级
12Bit，4096种灰度
10
屏幕视角
水平≥178°垂直≥60°
11
拼接缝隙
物理拼缝0.5mm-2。0mm，屏与屏间拼缝不能影响汉字和图像的正确显示
12
几何失真
小于0。2％
13
系统工作噪音
单机不超过34dB
14
机芯
投影机芯具备完备的防尘和散热措施，采用铝合金压铸上下隔离结构,放映室完全密封。防尘和散热兼顾，机芯部分不存在任何电路裸露现象。为保障产品质量和显示效果,投影机芯及箱体必须为同一制造商产品，机芯可以单独升级,机壳屏幕不动，用户可以用较少的额外投入获得更高分辨率及亮度、色彩等其它方面的升级。
15
低维护成本
显示单元采用工业级的设计,保证维护成本最低，具有长寿色轮：100000小时;长寿命风扇：100000小时
16
控制接口
每个显示单元具备1路RJ45网络接口，1路RS232控制接口，1路用于控制链路的RS422接口(输入输出），以及遥控器控制。网络接口可为每个显示单元分配一个独立的IP地址，用户可使用连接在同一网络的电脑对每一个显示单元进行控制。
17
简易的安装调试和自动调整功能
自动几何调整（配合电动六轴和反射镜电动调整）整个操作全自动，无需人工调整。
自动色彩调整(CSC）
数字空间控制电路可有效的补偿不同箱体间的色彩和亮度的差异，不仅可分别调整红、绿、蓝各种原色,也可调整各原色混合后的增益值，从而保证多箱体配置的显示墙始终具有均衡的色彩和亮度。
动态色彩/亮度平衡(DC/BB）
每个显示单元内置三个传感器和动态色彩、亮度平衡系统，传感器持续监控各显示单元的亮度输出和色彩,并与其他显示单元交换所监控的数据，使多箱体配置显示墙在运行期间可保持一致。即使在更好色轮或灯泡后，无需任何人员操作，显示单元可自动调整到一致。
屏幕可通过液压原理从正面打开进行维护，实现真正意义上正面维护；
正面维护的屏幕可通过电动马达自动对屏幕的物理位置与几何位置进行精密调整;
正面维护箱体有独立设计的排风系统,保证箱体散热通畅；
正面维护箱体有独立设计的排线系统，保证正面维护走线规范合理；
不得采用前后维护兼容设计
数字灰度渐变电路(DGC）
数字灰度电路能提高屏幕边缘的亮度，从而保证多箱体配置的显示墙具有最佳的亮度均匀性
18
专用线槽的内藏式布线
所有线缆（电源线、控制线、VGA线、Video线)，在不占用外部空间前提下，通过箱体内部的上下和左右线槽实现箱体和箱体之间的布线，整齐、可靠、维护方便
19
工作环境
温度 10～35℃，相对湿度20％～80％（无冷凝）
20
信号接口
每个箱体单元最多可选三块信号输入板,可最多输入6路信号，且6路信号可同时在单个单元上显示，窗口可任意缩放、叠加、拖拽。输入格式包括复合视频、S—VIDEO、分量视频、Analog VGA（HD15、5BNC）、DVI等信号
21
平均无故障时间（MTBF）
平均无故障工作时间大于100000小时
22
颜色自动调整
具有屏幕色彩自动调整功能，内置传感器，可分别检测红、绿、蓝三原色的输出值，在多箱体配置中可互相交换每个县市单元的三原色输出值，并匹配一致，保证整屏的色彩达到一致性
23
故障报错
应具有自动故障诊断与报警功能，并能指示发生故障的模块，并将故障信息通过网络发送到指定的工作站(设计方案须详细说明)
24
散热、防尘设计
采用上下分隔式箱体结构，能够完全隔绝灰尘进入光学镜头、屏幕和反射镜，整机防尘达到IP5X，光学引擎防尘达到IP6X,并提供检测报告（设计方案需具体说明分隔方式）
25
亮度切换
投影灯泡可切换亮度，满足长寿命和高亮度两种显示模式的切换；
26
色轮
可调换3200K色温色轮，大屏所有色轮可在1小时内更换完毕。
27
关键部件平均寿命
DMD芯片寿命：100000小时；色轮寿命:100000小时;冷却风扇寿命：100000小时
28
LED光源寿命
≥60000小时
29
模块化设计
应具备工作位更换灯泡及色轮不需要人工调整颜色及亮度的功能

2) 内置分布式拼接控制器技术要求
a) 系统拼接部分3*4可支持不低于6路VGA信号与24路视频信号同时开窗口显示,并保证在切换不同窗口时，操作的流畅、画面的实时显示及系统的稳定。
b) 系统应同时支持基于Windows操作系统平台的工作站与微机画面显示,包括图形、图像、文字(包括中文、西文)、表格、曲线等。
c) 拼接部分应可以接受下述信号并在大屏幕上显示:
l 视频信号：保证24路视频信号可通过内置式控制器直通显示，视频信号在大屏幕上的正常显示，要求可以快速切入输入的多路视频信号，对其中任意窗口操作时，画面流畅，不应有等待时间.所有视频信号均可在拼接大屏上任意叠加、缩放、漫游。
l VGA信号：保证本地6路计算机信号在大屏幕上的正常显示，要求可以快速切入输入的多路计算机信号，对其中任意窗口操作时,画面流畅，不应有等待时间。所有VGA信号均可在拼接大屏上任意叠加、缩放、漫游。
d) 用户可以用遥控器或在控制台使用单一的鼠标或键盘进行拼接墙的操作和多屏控制。
e) 系统通道支持分辨率为640×480～1024×768。
f) 系统的处理能力：应对各种输入信号具有相同的拼接能力,达到无缝拼接，并且拼接图形比例正确。
g) 系统的扩展能力：投标人应说明所提供系统的输入输出和最大拼接扩展能力，方便于今后的系统扩充.
h) 控制系统应有适当的控制终端,要求如下：
l 系统控制终端是大屏幕系统的操作维护中心，通过它对系统进行全面的管理。
l 可对单个显示单元进行操作维护。
l 对显示单元整体进行操作维护，对显示单元的图形拼接、整体亮度、对比度等项目进行整体操作、控制及设置.
l 对所有输入信号进行管理操作，大屏幕上的视频图像、计算机图像及网络图像均在本控制系统上完成调度及设置。
l 要求本控制终端具有对整个大屏幕系统进行故障管理、性能管理、配置管理和安全管理等功能。
l 投标人应列出完成上述要求的控制系统软件详细清单，并对各功能的实现做出详细说明。
i) 控制系统具有较高的系统稳定性和可靠性。对控制系统的关键部件采取一定的保护方案，保证系统正常运行.投标人应给出详细方案与说明，并应指出整机的平均无故障时间。
3) 系统控制要求
大屏幕控制系统既要求采用多媒体计算机控制又需开放中控系统（其它项目建设）控制的接口并协助完成直至验收通过，实现中控对独立拼接部分的操作、显示模式管理、信号源管理等功能。需具备以下功能:
l 整套系统既能采用多媒体计算机控制又能通过中控系统完成在各独立拼接部分上开窗口、信号源切换、音响开关等控制。
l 控制软件采用全中文操作界面。
l 控制系统可实现对多种信号源定义、调度和管理的功能。
l 控制系统可实现对任意信号源窗口模式组合的定义、编辑。
l 控制系统可实现用户方便的自定义多种显示灵活的显示模式。
l 可通过无线触摸控制器实现主要控制功能
4) 信号切换系统
通过信号切换及分配器进行切换、分配的视音频信号、计算机信号,应无任何信号损失，其中视频信号不变形、没有明显干扰波纹;设备应满足7×24无故障连续工作。
5) 配电要求
供配电应满足《电子计算机场地通用规范》GB／T2778—2000的规定，根据《用电安全技术规范》规定“设备总容量在50kW及以上者，应编制用电组织设计”。
l 现场采用TN—S系统，220/380V低压供电，应根据系统设备情况,机房承重等因素,合理设计交流不间断电源UPS系统。
l 为方便对本系统设备供电，根据设备与应用情况，配置配电总箱，应合理设计与分配供电。配电箱要求合理设计并计算容量，保证安全.
l 为了保证系统使用的安全性，以免设备集中控制系统产生故障,对设备失去控制，要求系统具备中控方式与手动控制两种方式对设备电源进行控制,实现双保险。
l 电源进线应遵照《建筑物防雷设计规范》要求进行防雷设计。接地系统接地电阻不应大于4Ω.
（六） 软视频会议系统
l 多种分屏显示:提供多种分屏显示:4分屏、9分屏、16分屏、25分屏。至少可以同时25分屏显示.
l 功能强大的电子白板:提供至少30种白板的操作，并可以在白板中打开Word文档、PPT文档、图片等各种格式的电子文档。
l 文档共享浏览：可以协同浏览WORD、Excel等各种电子文档。
l 文件共享：在会议室内起到文件分发的功能。
l 系统浏览:可以协同浏览网页.
l 桌面共享以及程序共享：共享自己的桌面操作给所有与会者
l 多媒体文件的共享浏览：可以播放任何格式的多媒体文件给所有与会者，共享同步观看。
l 会议录制以及会议回放:可以录制会议的整个过程，包括音视频、电子白板的操作、屏幕共享的操作.
l 文字交流：支持私聊、表情的文字交流
l 数据同步：会议主持人可以控制其他与会者视频会议的界面保持一致.
l 轮巡显示视频：当与会者较多的时候,可以通过轮巡显示视频节省客户端的带宽.可以设置轮巡的窗口数量和轮巡的间隔时间。
l 实时监控视频会议的带宽流量：可以监控每个与会议点流量，并且可以控制与会议点的最大流量，使管理员能更好的管理服务器以及客户端的带宽。
l 会议模式：支持自由讨论模式和集中管理模式；自由讨论模式:每个与会者都可以申请发言，只要有空闲的发言麦，只要点击“申请发言”就可以直接发言。集中管理模式：只有通过了会议室管理员的允许才能够发言。
l 支持至少12路混音：同时可以有12个不同地点的与会者进行发言。
l 锁定会议室：管理员可以在会议进行或者开启会议的时候锁定会议室，不允许其他人进入.
l 管理员可以把与会者请出会议室：管理员可以让与会者立刻离开当前会议室。
l 管理员查看与会者信息：管理员可以随时查看与会者的IP、登陆帐号、网卡号以及当前流量。
l 管理员可以设置临时管理员：在会议室中管理员可以临时授权与会者为临时管理员，临时管理员在会议室可以进行管理员功能的操作。
l 邀请他人进入会议：通过协同办公系统可以邀请其他协同办公的用户进入到会议.
l 选举投票：所有与会者可以在线电子投票.
l 远程控制：管理员可以远程控制与会者的摄像机云台,可以远程控制转动或聚焦，方便管理员实现远程监控.
l 软视频会议及所含办公协作软件要求至少安装2套服务器端软件且不限制客户端安装数量，提供针对招标方使用该软件的行业授权。
（七） 投诉咨询电话监督系统
对各地投诉咨询电话进行监控录音，供事后监督核查使用。该系统为定制研发系统，需实现如下功能：
l 投诉咨询电话监督系统由客户端与服务器两部分构成。
l 客户端要求
u 客户端为嵌入式硬件设备，可设置单位代码，IP地址、时间等。
u 具有网络接口,实现投诉咨询电话录音管理及录音文件上传功能。
u 录制的声音文件根据要求命名。
u 内置存储,可保存录音≥2000小时。可在移动环境下工作。
u 录音文件采用语音数据加密，安全可靠。每接听一个电话录制成一个声音文件，自动上传到投诉咨询电话监督服务器.
u 通过网络可实现对客户端的远程查询、监听、浏览和管理等功能。
l 服务器端要求
u 服务器要对客户端上传的语音文件进行管理与统计功能：支持语音数据筛选排序功能，对语音数据按主/被叫号码、日期、时间、通道号等多种条件进行任意筛选、组合。支持对查询内容进行多功能的操作,包括:实时查询录音数；根据给定条件对录音、备份资料进行回放查听；可以完整的检测并显示所有外拨号码与来电号码;对所有的拨入、拨出电话进行清单列表、打印、汇总、分组等。
u 自动与客户端进行系统时钟进行校对、调整。
u 服务器端要求以C/S方式对客户端进行管理。
l 系统安全要求：
u 报警功能:当客户端出现异常状况，如：断线、换线、存储空间将满等，服务器要提供报警功能.
u 采用先进的语音数据加密功能和设备级的权限控制策略，防止客户端更改、删除声音文件。
u 要不定期检测客户端的工作状态及入网情况,确保客户端处于良好的工作状态。
l 备份功能：
u 在录音系统超长期独立运行过程中,录音系统将通过网口自动同步备份数据到网络中的任意电脑上.
（八） 中控系统
建立对整个视频监控值班室内声、光、电等各种设备进行集中控制的中央控制系统,实现对DLP显示系统、计算机、笔记本、电动屏幕、电动窗帘、灯光等设备的集中控制。
l 中控主机操作界面简约化、人性化、智能化,并定制开发无线控制大屏显示系统（含硬件设备）；
l 所有设备间协调一致的控制,如： 当用户需要使用大屏幕召开电子会议时，通过中控的一键操作就可以完成所有设备的控制和协调，使用户无需培训就可以控制所以设备。需关闭相关设备时，亦可通过中控系统一键完成操作。
l 实现设备的智能控制功能，用户操作均在统一的平台上进行，无需在各种不同的控制软件上来回切换.应充分考虑用户的使用方便性，同时应防止误操作。
l 实现监控值班室内各类设备的开关、切换控制功能。
l 实现监控值班室灯光和窗帘的控制功能；
l 实现设备的一键开关机功能，并且能够自动实现设备的关联动作；
l 所有中控功能必须具备无线设备操作及有线计算机操作两种方式
l 利用无线设备需实现大屏显示图像预览功能，确认后再将图像上传到大屏播放.
（九） 供配电及UPS系统
配置一配电箱和一套10KVA后备时间10分钟的UPS。当系统侦测到使用UPS供电时,系统应实现显示屏幕、视频会议系统等主要系统设备的自动关机功能，并能在统一的操作软件平台中操作，实现操作、事件等数据存储查询。
（十） 桌椅
按照现场尺寸定制桌子和座椅。
（十一） 参考清单
序号
名称
功能及需求
单位
数量
备注
1
显示单元（含底座及安装材料）
详见招标文件
套
12

2
大屏幕应用管理软件控制平台
详见招标文件
套
1

3
信号控制切换器
≥36/24Video信号、≥12/12VGA信号输入输出切换控制（详见招标文件）
套
1

4
视频图像解码（屏幕墙服务器)
12路
台
1

5
视频图像解码（屏幕墙服务器)
24路
台
1

6
在线式后备电源
详见招标文件
台
1

7
值班桌
　按现场尺寸定制
张
1

8
值班座椅

套
7

9
视频会议及办公协作软件
九总站指挥中心及六局总指挥中心视频会议及办公协作软件；视频会议功能、电子白板协作功能等（服务器端）；（详见招标文件）
项
2

10
视频会议及办公协作软件
九总站指挥中心及六局总指挥中心视频会议及办公协作软件；视频会议功能、电子白板协作功能等(客户端）;（详见招标文件）
套
不限数量

11
投诉咨询电话监督系统客户端
具备电话录音，远程管理（通过TCP/IP网络），远程监听，远程调取录音,远程监测线路通断，自动报警功能；（详见招标文件）
套
70

12
投诉咨询电话监督系统服务器端管理软件
远程管理（通过TCP/IP网络）,远程监听，远程调取录音，远程监测线路通断，自动报警功能;（详见招标文件)
项
1
　服务器设备由用户提供,不限客户端数量
13
专业线槽
按要求敷设,尽量美观
项
若干

14
线缆及辅材
各种专业线缆
项
若干

注：本清单仅供投标人参考，投标时应按照项目实际需求，列出所需全部软硬件设备。
