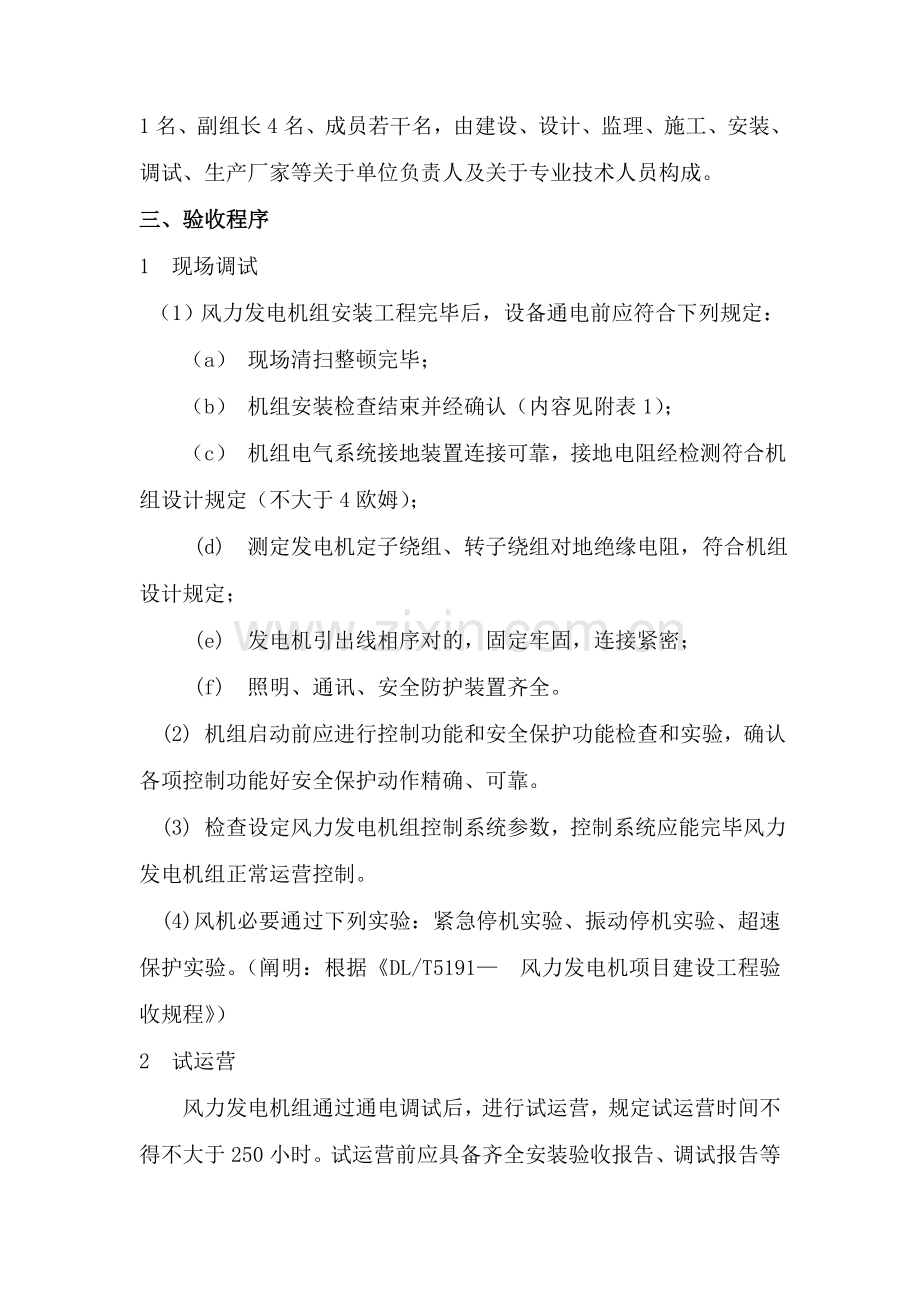

国电电力山西新能源开发有限公司风力发电机组验收规范为保证风力发电机组在现场安装调试完毕后，综合检查风电机组安全性、功率特性、电能质量、可运用率和噪声水平，并形成稳定生产能力，制定本验收原则。一、编制根据： 1、风力发电机组验收规范 GB/T20319- 2、建筑工程施工质量验收统一原则GB50300 3、风力发电场项目建设工程验收规程 DL/T5191- 4、电气设备交接实验原则GB50150 5、电气装置安装工程接地装置施工及验收规范GB50169 6、电气装置安装工程盘、柜及二次回路结线施工及验收规范GB50171 7、电气装置安装工程低压电器施工及验收规范GB50254 8、电器安装工程高压电器施工及验收规范GBJ147 9、建筑电气工程施工质量验收规范GB50303 10、风力发电厂运营规程DL/T666 11、电力建设施工及验收技术规程DL/T5007 12、联合动力风电机组技术阐明书、使用手册和安装手册 13、风电机组订货合同中关于技术性能指标规定 14、风力发电机组塔架及其基本设计图纸与关于原则二、验收组织机构风电机组工程调试完毕后，建设单位组建验收领导小组，设组长1名、副组长4名、成员若干名，由建设、设计、监理、施工、安装、调试、生产厂家等关于单位负责人及关于专业技术人员构成。三、验收程序 1 现场调试（1）风力发电机组安装工程完毕后，设备通电前应符合下列规定：（a）现场清扫整顿完毕；（b）机组安装检查结束并经确认（内容见附表1）；（c）机组电气系统接地装置连接可靠，接地电阻经检测符合机组设计规定（不大于4欧姆）； (d) 测定发电机定子绕组、转子绕组对地绝缘电阻，符合机组设计规定； (e) 发电机引出线相序对的，固定牢固，连接紧密； (f) 照明、通讯、安全防护装置齐全。 (2) 机组启动前应进行控制功能和安全保护功能检查和实验，确认各项控制功能好安全保护动作精确、可靠。 (3) 检查设定风力发电机组控制系统参数，控制系统应能完毕风力发电机组正常运营控制。 (4)风机必要通过下列实验：紧急停机实验、振动停机实验、超速保护实验。（阐明：根据《DL/T5191— 风力发电机项目建设工程验收规程》） 2 试运营风力发电机组通过通电调试后，进行试运营，规定试运营时间不得不大于250小时。试运营前应具备齐全安装验收报告、调试报告等必要报告资料，业主、设备制造商、试运营单位达到共同承认试运营验收合同。试运营时间从所订立预验收申请表中时间开始算起。合同条款商定备品备件、易耗品及运营维护专用工具已经所有交付建设单位。 (1) 试运营应必备条件：（a）机组已处在运营模式，所有保护、信号等所有投入，不得屏蔽任何保护及信号；（b）无影响设备正常运营缺陷，塔架、机舱、轮毂内卫生清洁，风机各部无漏油及渗油现象；（c）各风机必要通过满负荷运营一段时间，必要留有记录，在满负荷运营状况下，抽检下段电缆某些电气接头温度正常，风机各部参数正常、无超温、超限各类异常报警，方可进入试运营。（d）升压站、电网、集电线路、控制系统满足规定；（e）风力发电机组监控系统已正常投入运营，后台监视系统所有资料齐全、完备。光缆标记完善，风机后台监视系统运营正常，各远传参数已核对精确、无误；风机远方启停实验、限制负荷实验、远方监视所有记录正常，各风机在后台监视所有功能正常；风机报警编码对照表对的完整；（f）风力发电机组生产厂家值班人员和风电场运营人员已所有到位且准备完毕；（g）试运营考验技术资料及相应文献准备完毕（附表2、附表3）。 (2) 试运营期间应依照风力发电机组厂家规定对机组进行必要调节，并应形成相应文字资料。250小时试运营期间风机要详细记录所有状况，缺陷现象、解决办法，停机、启机时间，双方签字确认有效，保证记录成果真实。 (3) 试运营达标条件（a）风力发电机组在无任何会影响长期安全运营缺陷条件下，实现稳定、持续运营250小时，单台机组可运用率不低于97%。（阐明：根据国电电力对标规定）（b）风力发电机组浮现故障，自故障发生之时，到30分钟后开始，直至故障消除，记录为故障时间，故障记录次数不能超过2次，故障时间2.5小时内未排除，风机试运营停止，待故障排除后，重新计时开始250小时试运营。(阐明：根据《DL/T5191— 风力发电机项目建设工程验收规程》“风机调试后，安全无端障持续并网运营不得少于250小时”) （c）单台机组不得浮现重复故障。风机试运营停止，重新计时进入250小时试运营；（d）如果在250日历小时试运营期内，浮现额定及以上风速时，风力发电机组应能达到额定输出功率，若没有浮现额定风速，则试运营顺延120小时，如果依然没有浮现额定风速，机组运营正常，则视为试运营满足规定；（e）由于不可抗力因素因素导致设备停机，如电网故障，地震等超过了技术规格书中所规定环境指标等状况均不应视为风机自身故障，由此产生故障时间不计入250小时试运营，机组视为正常运营，试运应继续进行。（f）250小时试运营期间，在没有风机故障状况下，风机制造厂家进入风机内，必要在风电场运营人员陪护下进行，双方均无权操作风机，保证风机自动控制运营。（g）风机后台监控系统在试运营期间浮现网络故障、死机、数据传播不全、后台无法远方监控故障时，从故障发生30分钟后计算，2小时之内未解决好，风机试运营停止，重新计时进入250小时试运营；（h）风电机组低温性能、监控系统性能由于季节问题不能完全体现，250小时试运营通过后，通过冬季运营如运营状况正常，满足合同规定，则不再单独考核；如不满足合同规定，则另选时间考核该项目；（i）在250小时预验收通过后，如发现与合同规范书规定有差别某些，则在质保期内，由风机制造厂家整治，直到达到合同技术书原则。 3 预验收风力发电机组试运营期满后，拟定风力发电机组技术指标符合产品技术文献规定期，订立预验收文献。 4 运营维护应按照厂家提供使用阐明书和运营维护手册规定和规定，进行风力发电机组运营维护工作。 5 最后验收在合同规定质量保证期满后，对风力发电机组功率特性、电能质量、可运用率及其她商定内容进行验证，其成果应能满足产品技术文献规定，根据合同规定接受验收成果后，订立最后验收证书。四验收文献应提供足够资料，证明验收所规定所有内容已经达到，验收文献涉及工程概况；工程施工图；制造商提供产品阐明书、检查和实验记录、合格证及安装、维护手册；安装报告、调试报告和试运营报告；验收报告等。 1 工程概况简要阐明工程概况、工程实行与进度及参加单位状况等。 2 工程竣工图涉及变更设计某些实际施工图，设计变更证明文献等。 3 风力发电机组质量文献由制造商提供有效版本产品阐明书、运营维护手册；以风力发电机组制造商名义提交质量证书和经关于质量检查部门承认产品合格证书，涉及必要检查实验报告。 4 安装施工工程验收文献风力发电机组基本施工单位提交基本施工竣工验收资料；安装单位提交安装工程竣工验收资料。 5 风力发电机组调试、试运营文献风力发电机组制造商提交调试及试运营报告。 6 验收实验报告分别列出实验项目名称、条件、原始数据、表格。经整顿、修正、计算和解决得出结论，并绘制必要特性曲线，出具正式实验报告。 7 最后验收结论和建议依照关于实验成果，对机组性能指标和技术参数按照技术文献和合同规定规定进行认真评价，本着科学、真实、可信原则得出最后验收结论。对工程建设过程中浮现问题进行分析总结，提出改进意见和建议。国电电力山西新能源开发有限公司附表1 风力机现场验收记录工程名称：国电电力风场期工程检查内容施工单位评估成果验收结论 1 电缆 1.1 电缆走向清晰，布局合理、整洁、美观 1.2 控制柜与电缆之间连接牢固，布置合理 1.3 电缆全线没有破损，且远离易摩擦位置 1.4 电缆中间头位置对的，排列整洁、美观 1.5 接地装置连接对的、可靠 1.6 箱变、塔底柜、发电机相序对的、固定牢固 2 塔底控制柜 2.1 位置对的，安装牢固，部件齐全 2.2 柜内所有元器件完好无损坏 2.3 柜内电缆接线完好，端子无松动 2.4 柜门密封严密 3 塔筒 3.1 塔筒照明、插座供电正常，接线美观整洁 3.2 安全梯焊接牢固、连接牢固 3.3. 安全绳固定对的、紧固、可靠 3.4 附件齐全 4 高强螺栓力矩值检测 4.1 基本环与底段塔筒，按10%，不少于10条 4.2. 底段与中段塔筒，按10%，不少于10条 4.3. 中段与上段塔筒，按10%，不少于10条 4.4 上段塔筒与机舱，按10%，不少于10条 4.5 叶轮与主轴，按10%，不少于10条 4.6 叶片与轮毂，按10%，不少于10条 5 环境卫生 5.1 现场无杂物、无异物 5.2 塔筒、机舱、轮毂内清洁、无灰尘综合结论批准交调（）不批准交调（）验收单位总包单位年月日调试单位年月日监理单位年月日建设生产单位年月日注：本表一式五份，有关单位各存档一份附表2 风力发电机组验收记录工程名称：国电电力风场期工程序号分部工程验收项目验收原则施工单位自检成果验收意见 1 风力发电机组基础基本尺寸、钢筋规格、型号、钢筋网构造及绑扎、混凝土实验报告及浇注工艺等应。符合设计规定外观质量 a. 无污染 b. 无破损、裂纹或麻面尺寸无影响构造性能和使用功能尺寸偏差混凝土查重要构造砼强度资料 a.砼试块强度验收合格 b.土建实验室资质证明 c.砼强度实验报告真实、精确钢筋规格、型号核查出厂证件和实验报告 a. 符合设计规定 b．资质证明齐全 c．实验报告真实、精确钢筋网构造及绑扎核查焊接实验报告 a．钢筋焊接接头机械性能符合JGJ18规定 b．钢筋低温焊接头符合JGJ18规定塔架安装时基本强度不应低于设计强度75% 核查施工记录基本预埋件应与设计相符 a.检查出厂证件，钢材品种、质量、级别符合设计规定 b.预埋件中心位移符合设计规定 c.预埋件水平、标高偏差符合设计规定 2 风力发电机组安装风轮、传动机构、增速机构、发电机、偏航机构、气动刹车机构、冷却系统、液压系统、电气控制系统等部件、系统符合合同中技术规定液压系统、冷却系统、润滑系统、齿轮箱等 a.无现漏、渗油现象 b.油品符合规定 c.油位正常机舱、塔内控制柜、电缆等 a.电气连接安全可靠符合规定 b.相序对的 c.接地符合牢固可靠规定 d.有防振、防潮、防磨损等安全办法各类控制信号传感器等零部件 a.零部件齐全完整 b.连接对的 c.技术参数、规格型号符合合同中技术规定机组与中央监控、远程监控设备符合设计规定 4 塔架表面防腐涂层 a.涂层厚度符合设计规定 b.无气泡、无挂流、无锈色、无损伤塔架材质、规格型号、外形尺寸、垂直度、端面平行度符合规定塔筒、法兰焊接应经探伤检查 a.焊缝尺寸符合规定 b.焊缝平滑、无漏焊、焊瘤、变形、气孔塔架所有对接面紧固螺栓强度 a.螺栓强度符合设计规定 b.拧紧至厂家规定力矩 c.塔架法兰结合面符合规定 5 电缆弯曲半径弯曲半径符合GB50168—92规定排放应满足规程规范规定 a.敷设排放整洁 b.直线段电缆排无扭绞 c.弯曲段电缆排放一致 d.电缆换层排放顺畅、不美 e.电缆进屏柜排放顺畅、不美观电缆或导线及其保护管 a卡固牢固和规范 b支点处所有卡固 c垂直及倾斜角≥45°敷设两端所有卡固 d水平敷设首尾两端所有卡固 e在接头保护管两端所有卡固 f在穿保护管先后所有卡固 g在进盘前300～400mm处卡固 h在引入接线盒前150～300mm处卡固 i在引入端子排前150～300mm处卡固 j在电缆拐弯处卡固 k在电缆分支处卡固固定夹具 a防腐 b规范、统一 c夹交流单芯电缆时能防止磁路闭合，捆绑规范、统一、牢固、美观设备接地 a金属护层及屏敝层分别在电缆头处接地 b装有零序电流互感器电缆头附近金属护层与地绝缘，其接地线穿过零序电流互感器后再接地。挂牌 a电缆两头所有挂牌 b电缆接头处挂牌。电缆外露某些有安全办法 6 箱式变电站箱式变电站电压级别、铭牌出力、回路电阻、油温符合规定绕组、套管和绝缘油等实验核查实验报告压力释放阀、负荷开关、接地开关，低压配电装置、避雷装置等 a.部件和零件完整、齐全 b.无不良和卡涩现象冷却装置 a.冷却装置运营正常 b.散热器及电扇齐全。重要表计、显示部件，保护、防爆装置和信号装置等 a.重要表计、显示部件无破损、表计批示精确 b.保护、防爆装置和信号装置等部件完好、动作可靠。一次设备绝缘及运营状况运营状况正常 7 防雷接地防雷接地网埋设、材料应符合设计规定符合规定连接处焊接牢固、接地网引出处应符合规定，且标志明显 a.符合规定 b.有明显标志接地网接地电阻应符合风力发电机设计规定符合规定综合验收结论验收单位塔筒制造单位（厂）年月日分包单位（公司）年月日总包单位年月日调试单位年月日监理单位年月日建设单位年月日注：本表一式六份，有关单位各存档一份附表3 风力机250小时试运营签证工程名称：国电电力风场期工程试运营前设备及系统检查检查项目检查原则检查成果叶轮与叶片表面损伤、裂纹和构造不持续、螺栓力矩值、防雷系统损伤塔架连接处密封、螺栓力矩值、腐蚀、污染机舱螺栓力矩值、密封、异常噪音、裂纹、卫生设备接地牢固、接触良好防雷接地牢固、接触良好电缆标牌清晰、精确、明显开关分、合闸批示精确、明显防火封堵符合设计规定控制功能依照风速信号自动启动、并网和停机偏航功能依照风向信号自动偏航制动功能全顺桨制动、紧急制动安全防护安全防护隔离装置、塔架爬梯防坠落装置、通道和平台扶手牢固、照明灯具齐全、防火器材齐全安全保护转速超过限定值紧急关机、功率超过限定值紧急关机、过渡振动紧急关机、电缆过渡缠绕超过容许范畴紧急关机、电网异常或负荷丢失时停机监控系统及时、传播精确率100% 保护整定符合设计规定试运营状态检查检查项目检查成果备注设备异常响声保护投入率保护动作状况表计及信号批示故障停机次数故障停机时间试运营结论：本风力机于年月日时分～年月日时分，试运营250小时，可运用率 %，设备及控制、保护、信号、监控系统工作正常。参加及验收单位总包单位年月日调试单位年月日监理单位年月日建设单位年月日
