(完整版)万用表使用方法图解

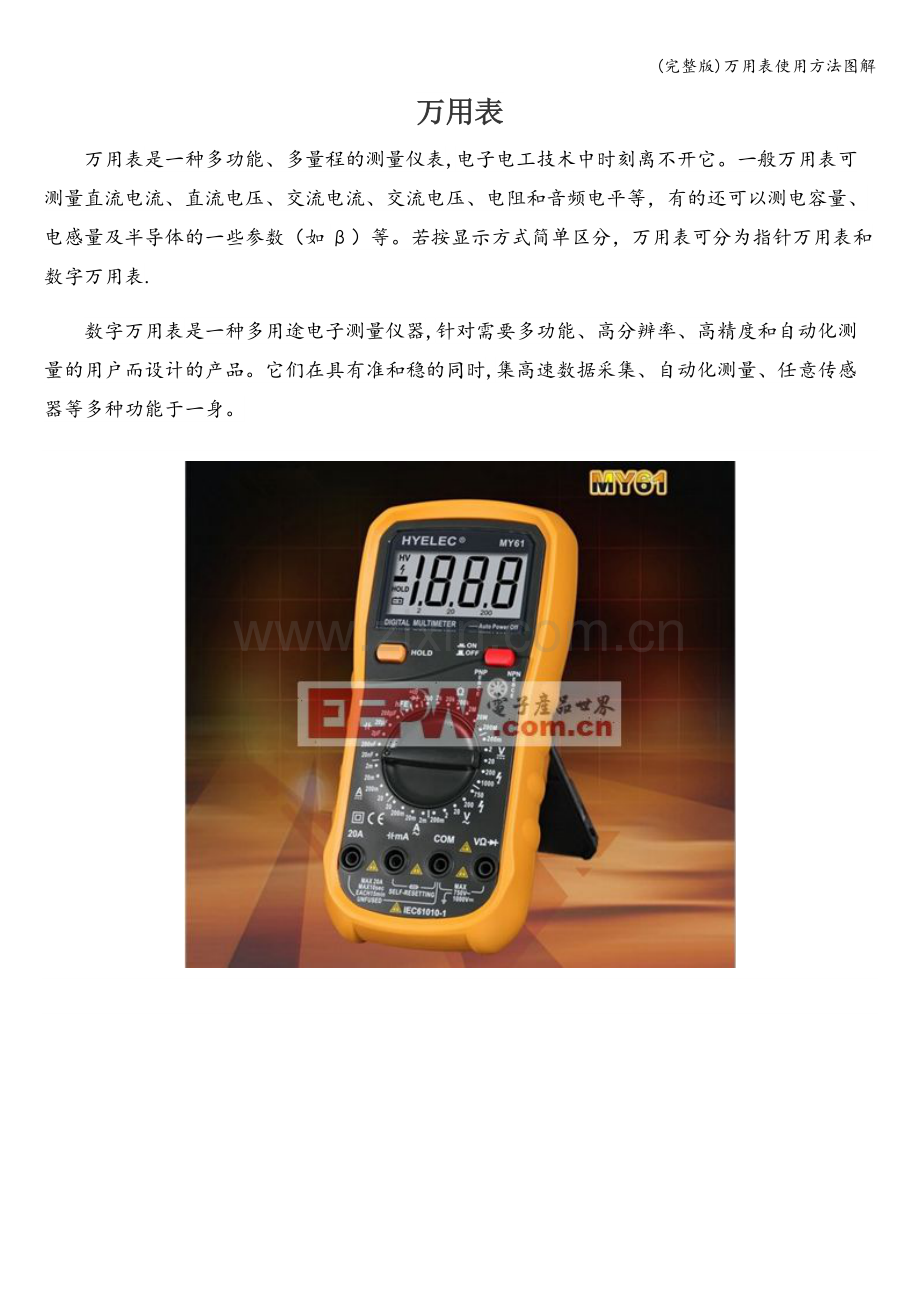

万用表
万用表是一种多功能、多量程的测量仪表,电子电工技术中时刻离不开它。一般万用表可测量直流电流、直流电压、交流电流、交流电压、电阻和音频电平等，有的还可以测电容量、电感量及半导体的一些参数（如β）等。若按显示方式简单区分，万用表可分为指针万用表和数字万用表.
数字万用表是一种多用途电子测量仪器,针对需要多功能、高分辨率、高精度和自动化测量的用户而设计的产品。它们在具有准和稳的同时,集高速数据采集、自动化测量、任意传感器等多种功能于一身。

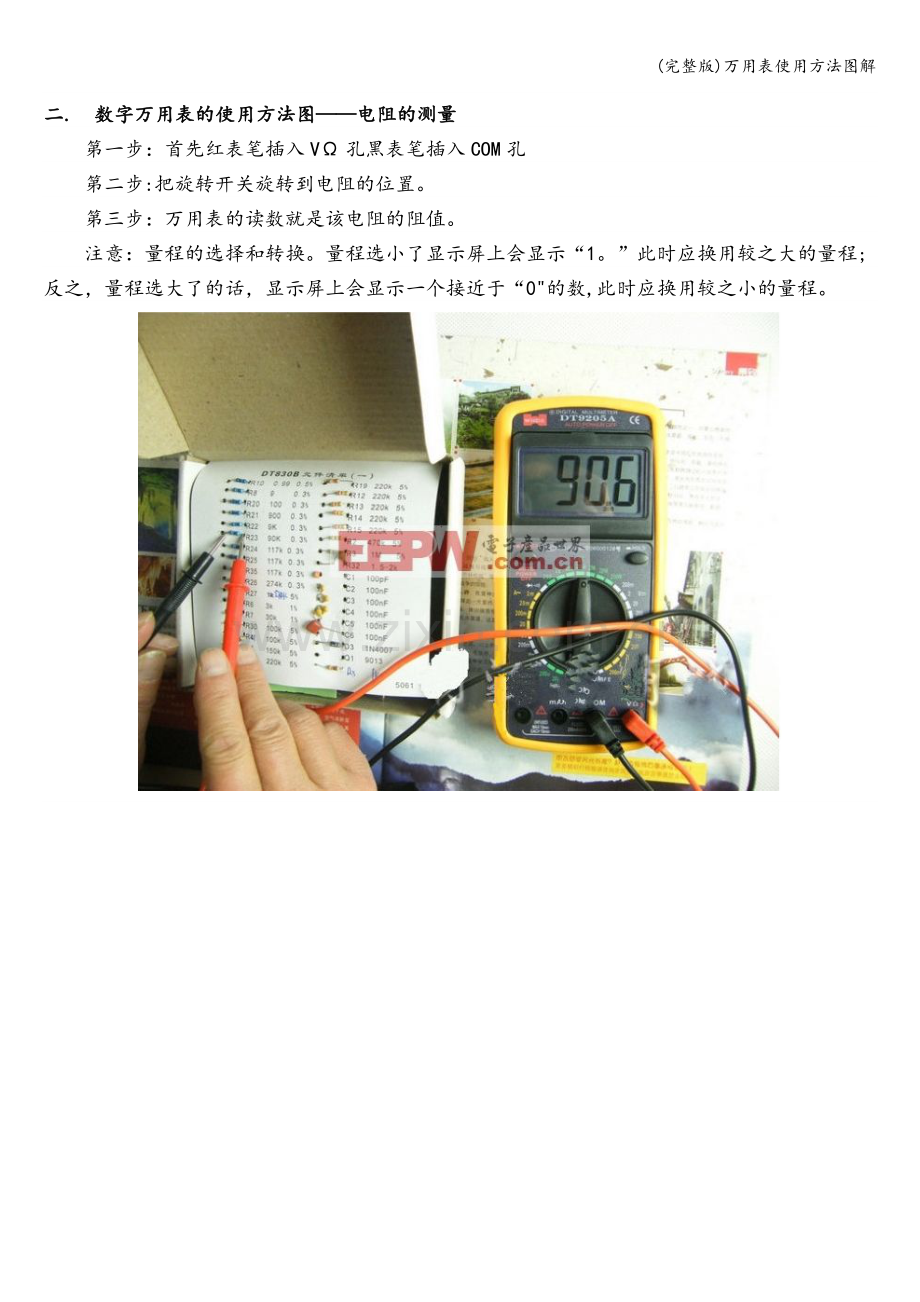

二. 数字万用表的使用方法图——电阻的测量
　　第一步：首先红表笔插入VΩ孔黑表笔插入COM孔
　　第二步:把旋转开关旋转到电阻的位置。
　　第三步：万用表的读数就是该电阻的阻值。
　　注意：量程的选择和转换。量程选小了显示屏上会显示“1。”此时应换用较之大的量程;反之，量程选大了的话，显示屏上会显示一个接近于“0"的数,此时应换用较之小的量程。

三. 数字万用表的使用方法图-—直流电压的测量
　　第一步:正确插入表笔，首先红表笔插入VΩ孔黑表笔插入COM孔
　　第二步：把万用表的旋转开关旋转到直流电压的位置。
　　第三步：用表笔的另一端和电池的正负极相对应.
　　第四步:读出显示器上的数据.

　　注意：把旋钮选到比估计值大的量程档，接着把表笔接电源或电池两端；保持接触稳定，数值可以直接从显示屏上读取。
四. 数字万用表的使用方法图-—交流电压的测量
　　第一步:红表笔插入VΩ孔,黑表笔插入COM孔。
　　第二步:量程旋钮打到V~适当位置。
　　第三步：将红黑表笔按如图方式插入到插座的孔内。
　　第四步：读出显示屏上显示的数据。

　　注意：测试市电时一定要把档位打到750V位置,测量档位一定要比要测试量的电压高，如不了解要测量的电压是多少伏，先用大的档位量，如量的值太小，再慢慢往小档位换。
五. 数字万用表的使用方法图—-直流电流的测量
第一步：断开电路.
第二步：黑表笔插入com端口，红表笔插入mA端口。
　　第三步：功能旋转开关打至A-（直流)，并选择合适的量程.
　　第四步：断开被测线路，将数字万用表串联入被测线路中。
　　第五步：接通电路。
　　第六步：读出显示屏上的数据。

　　注意：估计电路中电流的大小.若测量大于200mA的电流，则要将红表笔插入“20A”插孔并将旋钮打到直流“20A”档；若测量小于200mA的电流，则将红表笔插入“200mA”插孔，将旋钮打到直流200mA以内的合适量程。
六。 数字万用表的使用方法图——交流电流的测量
　　测量步骤与直流电流的测量步骤一样，只是将功能旋转开关打到A~(交流)。注意事项与直流电流的测量也一样。
七. 数字万用表的使用方法图--电容的测量
　　第一步：将电容两端短接，对电容进行放电,确保数字万用表的安全。
　　第二步:将功能旋转开关打至电容“F”测量档，并选择合适的量程。
　　第三步：将电容插入万用表CX插孔。
　　第四步：读出显示屏上的数据。

　　注意：测量前电容需要放电，否则容易损坏万用表，测量后也要放电，避免埋下安全隐患
八。 数字万用表的使用方法图—-二极管的测量
　　第一步：红表笔插入VΩ孔黑表笔插入COM孔
　　第二步：转盘打在二极管档
　　第三步:判断正负
　　第四步：红表笔接二极管正黑表笔接二极管负
　　第五步：读出显示屏上的数据
　　第六步:两表笔换位,若显示屏上为 “1” ,正常;否则此管被击穿

　　注意：二极管正负好坏判断。红表笔插入VΩ孔黑表笔插入COM孔转盘打在二极管档然后颠倒表笔再测一次。
九。 数字万用表的使用方法图-—三极管的测量
　　步骤一：红表笔插入VΩ孔黑表笔插入COM孔
　　步骤二：转盘打在二极管档
　　步骤三：找出三极管的基极b
　　步骤四:判断三极管的类型（PNP 或NPN)
　　步骤五：转盘打在hFE档
　　步骤六：根据类型插入PNP或NPN插孔测β
　　步骤七：读出显示屏中β值

　　注意：e、b、c管脚的判定：表笔插位同上;其原理同二极管。先假定A脚为基极，用黑表笔与该脚相接，红表笔与其他两脚分别接触其他两脚；若两次读数均为0.7V左右，然后再用红笔接A脚，黑笔接触其他两脚，若均显示“1”，则A脚为基极，否则需要重新测量,且此管为PNP管。
