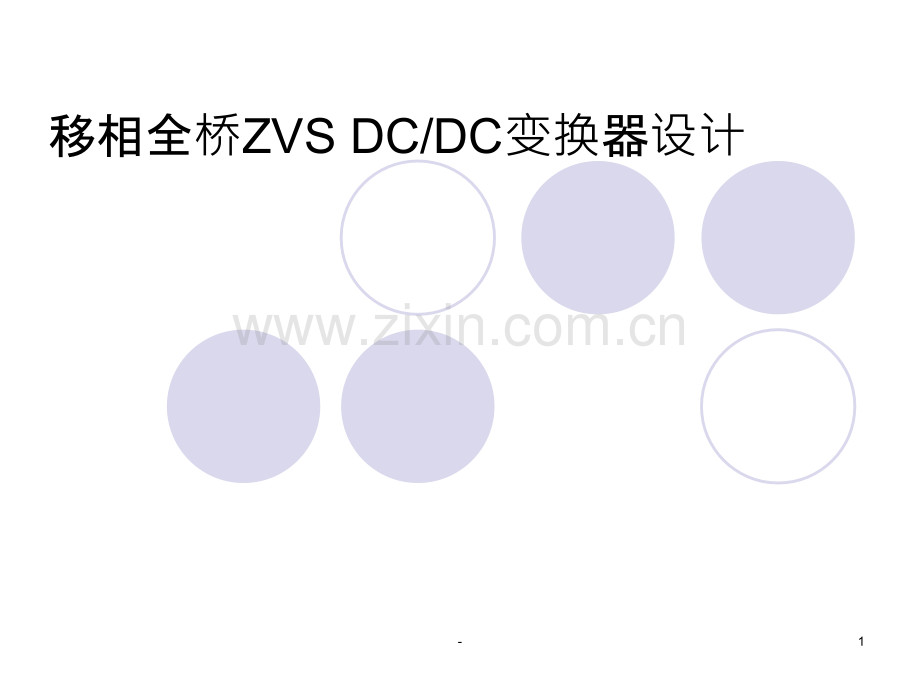

ZVS移相全桥.ppt

移相全桥ZVS DC/DC变换器设计1-全桥变换器的基本电路结构2-移相控制全桥零电压开关PWM变换器的主要波形3-移相控制技术l这种控制方式是要求Q1和Q2轮流导通，各导通180电角度，Q3和Q4也是这样，但Q1和Q4不同时导通，若Q1先导通，Q4后导通，两者导通差()电角，其中Q1和Q2分别先于Q4和Q3导通，故称Q1和Q2组成的桥臂为超前桥臂，Q3和Q4组成的桥臂为滞后桥臂。4-什么是软开关技术？l在开关管开通前，使其电压下降到零，这就是零电压开通。在开关管关断时，限制电压的上升速率，从而减少电流和电压的重叠区，这就是所谓的零电压关断。5-PWM DC/DC全桥变换器的基本工作原理lT1T4是四支主功率管，D1D4是主功率管的反并联二极管，TR是输出变压器，其原副边绕组匝数比K=N1/N2，VD1和VD2是输出整流二极管，Lf和Cf是输出滤波电感和电容，RL是负载，输入电源电压为Vin，输出直流电压为Vo。6-7-移相控制ZVS PWM DC/DC全桥变换器有十二种开关模态，由于正负半周从原理上大体对称，我们仅说明正半周的六个模态。1）原边电流正半周功率输出过程（0-t0）8-超前桥臂谐振模式（t0-t1)9-原边电流钳位续流过程（t1-t2)10-滞后桥臂谐振模式(t2-t3）11-电感储能回馈电源模式（t3-t4）12-原边电流下冲过零后负向增大（t4-t5）（原边电流仍不足以提供负载电流）13-原边电流负半周功率输出过程（t5-t6）14-移相控制全桥零电压开关PWM变换器的主要波形15-遇到的问题l不熟悉saber仿真软件16-下一步工作l1继续学习saber软件。l2进一步学习全桥变换器的主要元件的选择和参数设置。（输入滤波电容、高频变压器、输出滤波电感、输出滤波电容）l3 进一步了解UC3875芯片的内部结构及外围电路参数设置l4 驱动电路的选择和设置17-l 谢 谢18-
