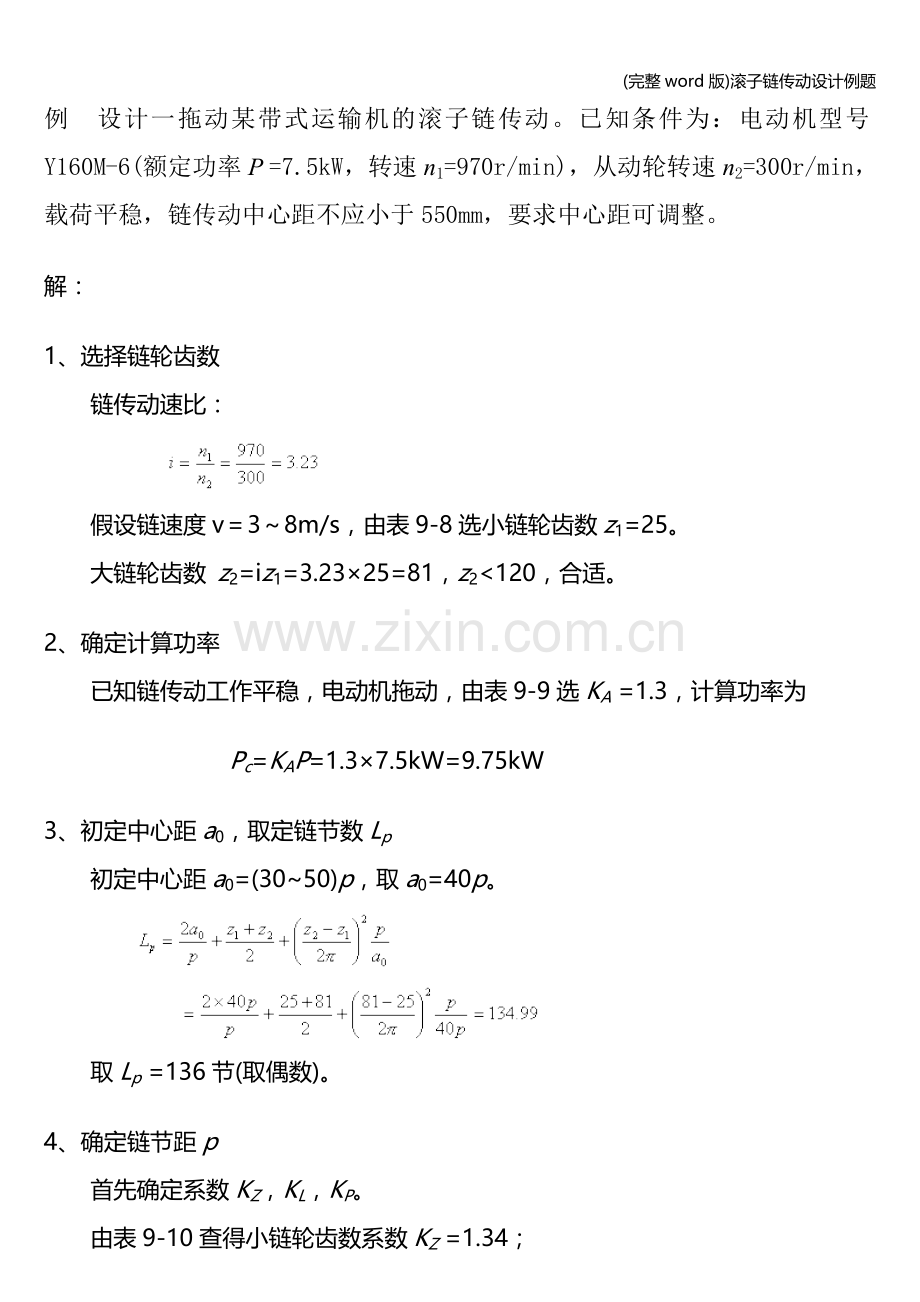

例　设计一拖动某带式运输机的滚子链传动。已知条件为：电动机型号Y160M-6(额定功率P =7.5kW，转速n1=970r/min)，从动轮转速n2=300r/min，载荷平稳，链传动中心距不应小于550mm，要求中心距可调整。
解：
1、选择链轮齿数
　　链传动速比：

　　假设链速度v＝3～8m/s，由表9-8选小链轮齿数z1=25。
　　大链轮齿数 z2=iz1=3.23×25=81，z2<120，合适。
2、确定计算功率
　　已知链传动工作平稳，电动机拖动，由表9-9选KA =1.3，计算功率为
　　　　　　　　Pc=KAP=1.3×7.5kW=9.75kW
3、初定中心距a0，取定链节数Lp
　　初定中心距a0=(30~50)p，取a0=40p。

　　取Lp =136节(取偶数)。
4、确定链节距p
　　首先确定系数KZ，KL，KP。
　　由表9-10查得小链轮齿数系数KZ =1.34；

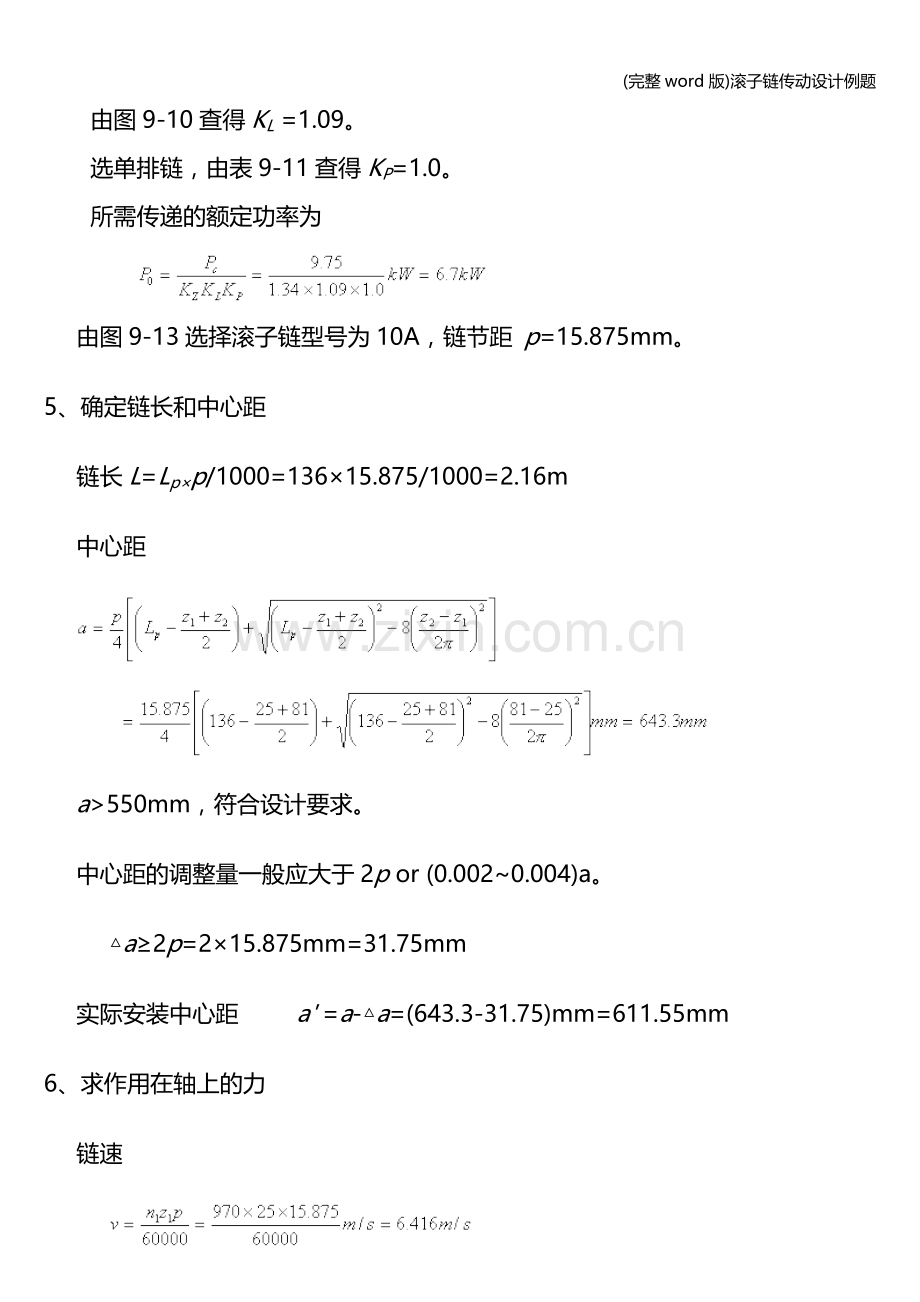

　　由图9-10查得KL =1.09。
　　选单排链，由表9-11查得KP=1.0。
　　所需传递的额定功率为

　　 由图9-13选择滚子链型号为10A，链节距 p=15.875mm。
5、确定链长和中心距
链长L=Lp×p/1000=136×15.875/1000=2.16m
中心距

a>550mm，符合设计要求。
中心距的调整量一般应大于2p or (0.002~0.004)a。
△a≥2p=2×15.875mm=31.75mm
实际安装中心距 　　a' =a-△a=(643.3-31.75)mm=611.55mm
6、求作用在轴上的力
链速

链速3<v<8，合适。
工作拉力　　F=1000P/v=1000×7.5/6.416=1168.9N
工作平稳，水平布置，取压轴力系数KQ =1.15
轴上的压力　　FQ =KQ×F =1.15×1168.9N=1344.2N
7、选择润滑方式
根据链速v=6.416m/s，链节距p=15.875，按图9-14链传动选择油浴或飞溅润滑方式。
　　设计结果：滚子链型号10A-1×136GB1243.1-83，链轮齿数 z1=25，z2=81，中心距 a' =611.55mm，压轴力FQ =1344.2N。
