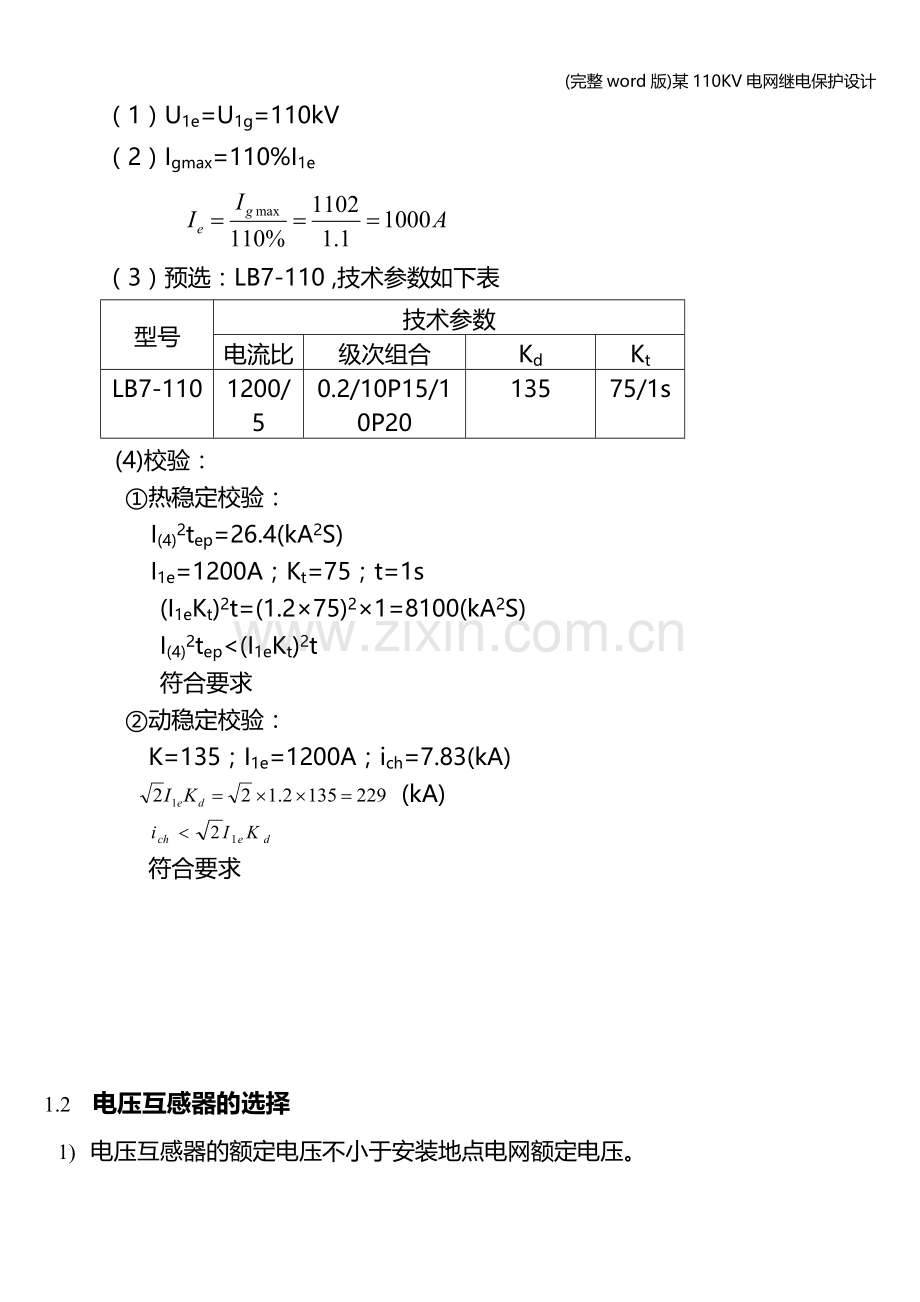

(完整word版)某110KV电网继电保护设计第一章110系统、选型1.1电流互感器的选择1) 电流互感器的额定电压不小于安装地点的电网电压。2) 电流互感器的额定电流不小于流过电流互感器的长期最大负荷电流3) 户内或户内式4) 作出电流互感器所接负载的三相电路图，根据骨仔的要求确定所需电流互感器的准确级；例如有功功率的测量需要0.5级；过流保护需要3级；差动保护需级。5) 根据电路图确定每相线圈所串联的总阻抗欧姆数（包括负载电流线圈的阻抗、连接导线的电阻和接触电阻），要求其中总欧姆数最大的一相，不大于选定准确级下的允许欧姆数。6) 校验电动稳定性：流过电流互感器最大三相短路冲击电流与电流互感器原边额定电流振幅比值，应该不大于动稳定倍数。7) 校验热稳定：产品目录给出一秒钟热稳定倍数，要求最大三相或者两相短路电流发热，不允许的发热。结论：根据系统电压等级和系统运行要求，由于缺乏一定的条件，只能根据最简单的条件选取110型电流互感器，在条件允许的情况下应该根据系统运行的情况具体选择。以下仅作为参考：110KV电流互感器选择（1）U1e=U1g=110kV（2）Igmax=110%I1e （3）预选：LB7-110 ,技术参数如下表型号技术参数电流比级次组合KdKtLB7-1101200/50.2/10P15/10P2013575/1s(4)校验： 热稳定校验：I(4)2tep=26.4(kA2S)I1e=1200A；Kt=75；t=1s (I1eKt)2t=(1.275)21=8100(kA2S) I(4)2tep1.25结论：=21.569 t=0s 3.3.1 3QF距离保护整定值计算：（同理）3.3.2 5OF距离保护整定值计算： 结论：考虑到7QF仅需要加装一个功率方向继电器或者 方向阻抗继电器，5QF不需要和7QF的距离保护装置配合，所以5QF仅需要和T6的保护配合。注意根据设计要求：“系统允许的最大故障切除时间为 0.85s”系统最低等级的后备保护延时时间都已经超过了了1.5S，如果按照阶梯原则配合，不满足设计要求，所以不需要加装三段保护第四章 110KV电流环网继电保护装配的配置4.1 、PSL 620C 系列数字式线路保护装置概述1.1 适用范围 PSL 620C 系列数字式线路保护装置是以距离保护、 零序保护和三相一次重合闸为基本配置的成套线路保护装置，并集成了电压切换箱和三相操作箱，适用于 110KV、66KV 或 35KV 输配电线路。目前该系列保护装置有 PSL621C、PSL622C、PSL623C、PSL626C、PSL627C 五种型号。 1.2 功能配置及型号本系列保护装置基本配置（PSL621C）设有两个硬件完全相同的保护 CPU 模件，其中一个保护 CPU完成距离保护功能，另一个保护 CPU完成零序保护和三相一次重合闸功能，各 CPU插件之间相互独立。各种保护功能均由软件实现。保护的逻辑关系符合“四统一”设计原则。1.3 性能特点： 1）人性化： l 装置采用大屏幕全汉化液晶显示器，可显示 158 个汉字，显示信息多； l 事件和定值全部采用汉字显示或打印，摒弃字符表述方式； l 录波数据以波形方式输出，包括模拟量和重要开关量，可由突变量或开关变位启动； l 定值以汉字表格方式输出，控制字可按十六进制和按功能两种方式整定； l 全汉化 WINDOWS 界面的调试和分析软件 PSview，不但能完成人机对话的功能，还能对保护录波数据分析。 2）大资源： l 保护功能模件（CPU）的核心为 32位微处理器，配以大容量的 RAM和 Flash RAM，使得本装置具有极强的数据处理能力和存储能力， 可记录的录波报告为 8 至50 个， 可记录的事件不少于 1000条。数据存入 FLASHRAM 中，装置掉电后可保持； l A/D模件采用 16 位的 A/D转换和有源低通滤波，使本装置具有极高的测量精度； l 采用 CAN网作为内部通讯网络，数据信息进出流畅，事件可立即上传； l 可独立整定 32 套定值，供改变运行方式时切换使用。 3） 高可靠性： l 装置采用背插式机箱结构和特殊的屏蔽措施，能通过 IEC255224 标准规定的 IV级（4KV10）快速瞬变干扰试验、IEC255222 标准规定的 IV级（空间放电 15KV，接触放电 8KV）静，电放电试验，装置整体具备高可靠性； l 组屏可不加抗干扰模件。 4） 开放性： l 通信接口方式选择灵活，与变电站自动化系统配合，可实现远方定值修改和切换、事件记录及录波数据上传、压板遥控投退和遥测、遥信。 5） 透明化： l 记录保护内部各元件动作行为和录波数据，记录各元件动作时内部各计算值； l 记录保护在一次故障中发出的所有事件和当前运行的定值； l 可将数据在PSview软件上分析保护内部各元件动作过程。 6） 免调试概念： l 在采样回路中，选用高精度、高稳定的器件保证正常运行的高精度，避免因环境改变或长期运行而造成采样误差增大； l 细微的软件自动调整，提升装置精度。完善的自检功能，满足状态检修的要求； l 装置中无可调节元件，无需在现场调整采样精度，同时可提高装置运行的稳定性。具体保护装置说明请参考PSL620C数字式线路保护装置技术说明书 第五章 毕业设计总结 110KV线路继电保护及其二次回路设计，对于我们刚刚毕业的大学生来说，还是一个比较难的课题。当我刚刚拿起这个毕业设计课题时，我有点懵：仿佛就是狗咬刺猬不知道从何处下手。经过自己的反复思索和查找资料，在一步一步地缓慢进行着。睡着时间的流逝，110KV线路继电保护及其二次回路毕业设计现在也已经做到毕业设计总结这一步来了。回想刚刚走过的一个月的历程设计历程，牺牲了很多休息时间，几乎每天都在埋头苦干，桌子上的书一天比一天多。不过虽然很辛苦，但是收获颇丰，现在以毕业设计创作的过程的形式来总结如下：1. 准备工作：1) 正常情况下110KV环网的运行方式是什么？结论：根据设计要求：发电厂的最大发电容量为 3 50 MW，最小发电容量为 2 50 MW，系统的正常运行方式为发电厂发电容量最大，输电网络闭环运行。2) 110KV环网线路应该配备什么样的保护？ 结论：主保护：重要的输电线路需要装设纵联保护或距离保护。 后备保护：可以装设三段式电流保护、零序保护3) 如果三段式电流保护满足要求，QF具体整定时，最大运行方怎么样运行的的？结论：1QF、3QF、5QF的整定要在8QF断开的情况下求得最大短路电流，然后在进行整定计算。4) 短路电流计算的基本知识和计算技巧：是用有名值还是用标么值计算？结论：系统有多个电压等级，利用标么值计算可以避免电压的换算，较为简单5) 序网络图该如何画？ 结论：具体可以参考电力系统分析短路电流计算部分。6) 如果保护不满足要求该怎么办？ 结论：计算过程中发现三段式电流保护一段就不满足要求，我的措施是换距离保护。2. 网络计算1) 网络参数的计算。2) 最大短路电流的计算。3) 保护整定值的计算。4) 灵敏度的校验。5) 保护不满足要求的解决办法。3. 查找厂家资料配备CT、PT和保护装置。 CT、PT的配置主要参考了发电厂变电所电气设备中CT、PT 的配置原则，保护装置的配置主要对南自保护装置经行了相关比较。4. 绘制图纸根据设计要求：绘制了110KV线路保护、测量交流回路图和110KV线路保护、测量直流控制回路图 以上就是我如何完成本毕业设计的过程，创作的过程就是一个学习的过程，有需要才有学习的动力。本次毕业设计我花了很多时间，但是觉得很值。以前三年的零散知识，通过一次毕业设计我又基本重新温习了一遍，而且加深了印象。知识一个一个的串联起来，知识脉络变得和清晰。另外，体验到了如何完成一个大的项目，如何去自己查找知识、学习知识、然后去应用知识。其实这也就达到了大学学习的目的，大学不能学完所有的知识，但是却可以学到以后继续学习的思想和方法，去指导今后的学习。这样才是大学学习的成功之处。附录：110KV线路保护、测量交流回路 110KV线路保护、测量直流控制回路具体的回路图可以参看电子档参考文献：1电气工程专业毕业设计指南：继电保护分册韩笑 主编 中国水利水电出版社2电力系统继电保护设计指导钟松茂、李火元 合编 中国电力出版社。3继电保护整定计算许建安 主编 中国水利水电出版社。4电力系统分析于永源 杨绮雯 编 中国电力出版社。5发电厂及变电站二次接线陈景惠 主编。6电力系统继电保护和自动装置设计规范GB50062-1992。7南自PSL 620C 系列数字式线路保护装置产品说明书。8.发电厂变电所电气设备湖南省电力学校主编 水利水电出版社。9.电力系统继电保护 张保会主编 中国电力出版社。10.变电站综合自动化 张晓春主编 高等教育出版社。
