(完整word版)篮排球场及河边道路初步设计说明

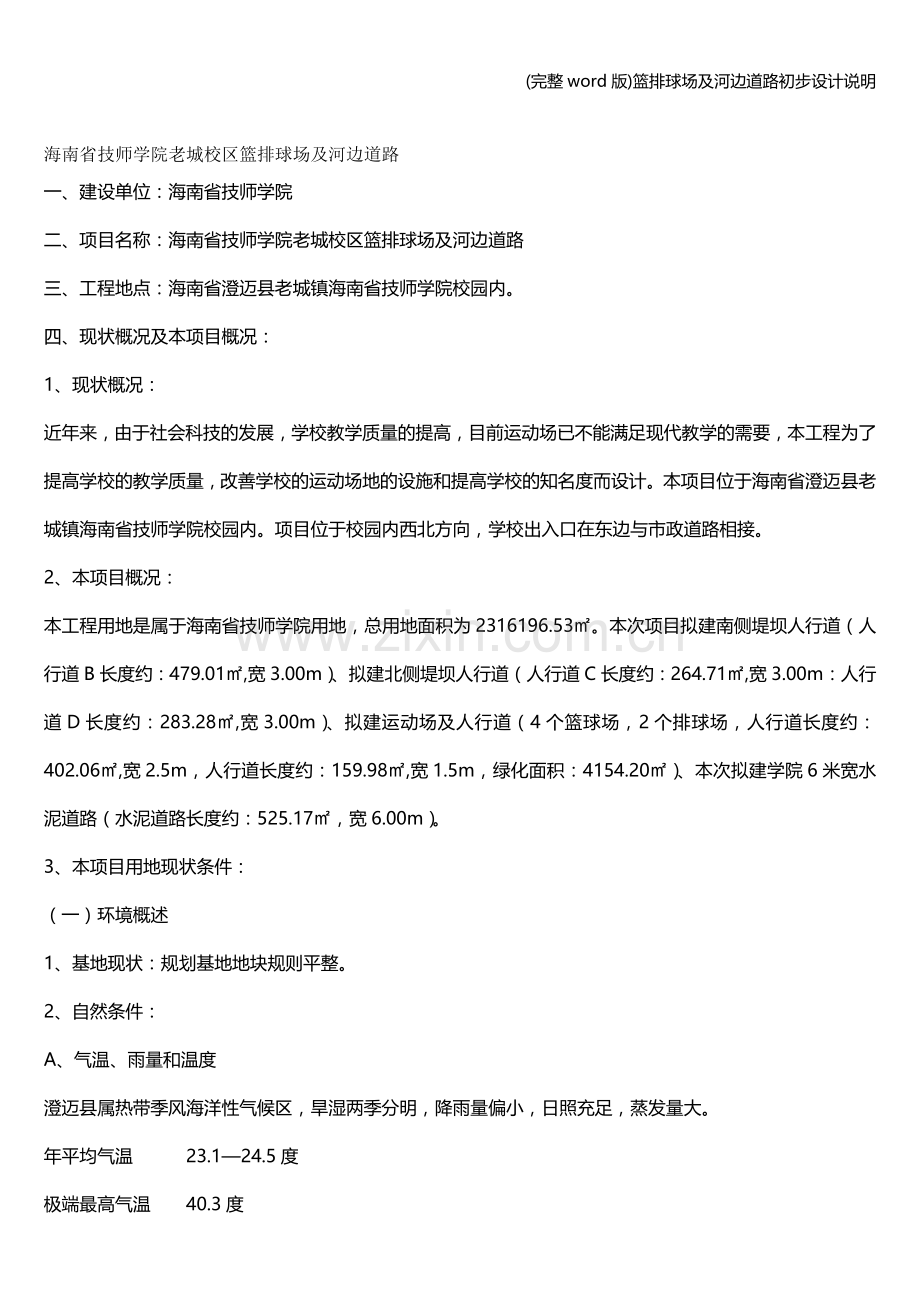

海南省技师学院老城校区篮排球场及河边道路
一、建设单位：海南省技师学院
二、项目名称：海南省技师学院老城校区篮排球场及河边道路
三、工程地点：海南省澄迈县老城镇海南省技师学院校园内。
四、现状概况及本项目概况：
1、现状概况：
近年来，由于社会科技的发展，学校教学质量的提高，目前运动场已不能满足现代教学的需要，本工程为了提高学校的教学质量，改善学校的运动场地的设施和提高学校的知名度而设计。本项目位于海南省澄迈县老城镇海南省技师学院校园内。项目位于校园内西北方向，学校出入口在东边与市政道路相接。
2、本项目概况：
本工程用地是属于海南省技师学院用地，总用地面积为2316196.53㎡。本次项目拟建南侧堤坝人行道（人行道B长度约：479.01㎡,宽3.00m）、拟建北侧堤坝人行道（人行道C长度约：264.71㎡,宽3.00m：人行道D长度约：283.28㎡,宽3.00m）、拟建运动场及人行道（4个篮球场，2个排球场，人行道长度约：402.06㎡,宽2.5m，人行道长度约：159.98㎡,宽1.5m，绿化面积：4154.20㎡）、本次拟建学院6米宽水泥道路（水泥道路长度约：525.17㎡，宽6.00m）。
3、本项目用地现状条件：
（一）环境概述
1、基地现状：规划基地地块规则平整。
2、自然条件：
A、气温、雨量和温度
澄迈县属热带季风海洋性气候区，旱湿两季分明，降雨量偏小，日照充足，蒸发量大。
年平均气温 23.1—24.5度

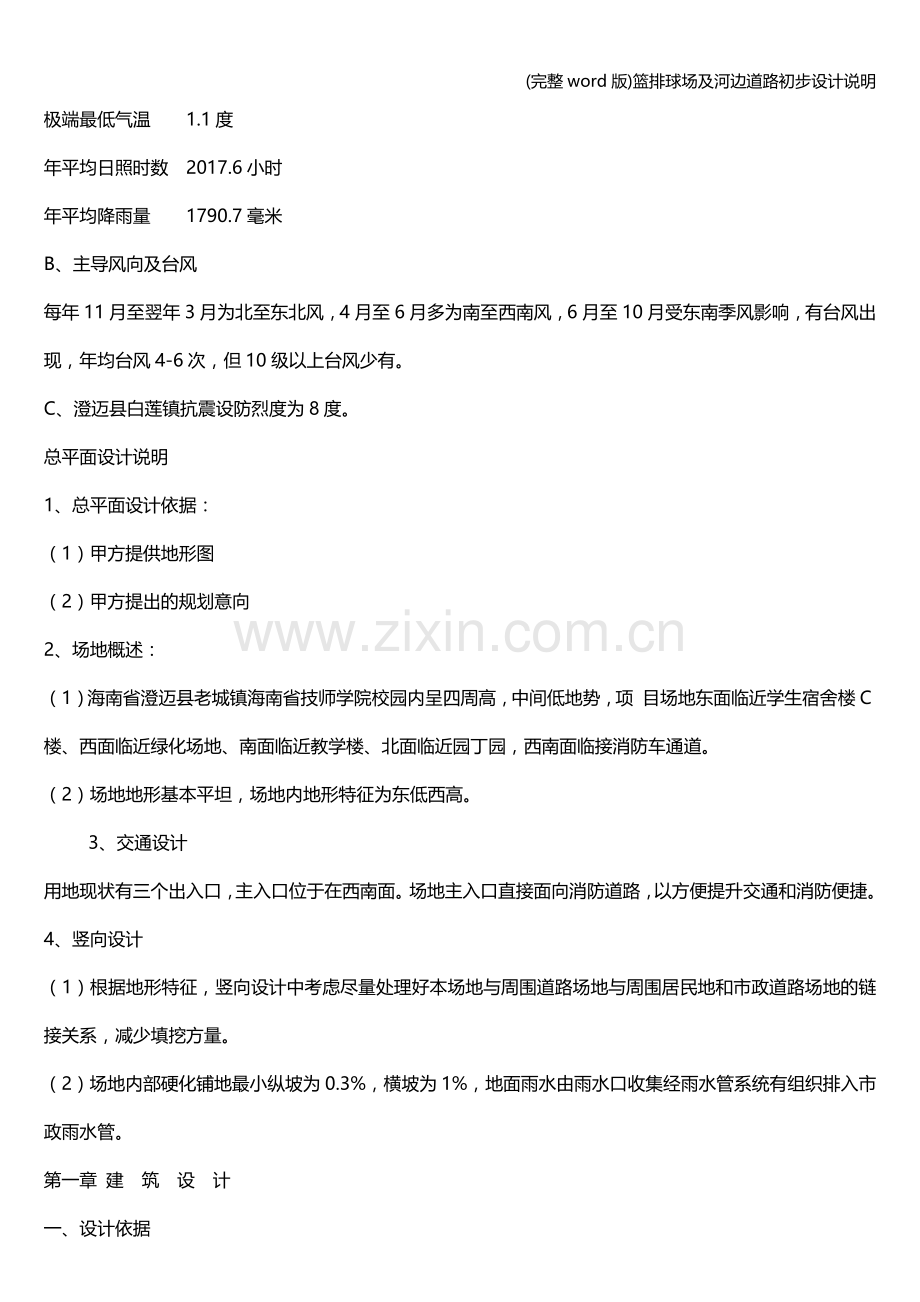

极端最高气温 40.3度
极端最低气温 1.1度
年平均日照时数 2017.6小时
年平均降雨量 1790.7毫米
B、主导风向及台风
每年11月至翌年3月为北至东北风，4月至6月多为南至西南风，6月至10月受东南季风影响，有台风出现，年均台风4-6次，但10级以上台风少有。
C、澄迈县白莲镇抗震设防烈度为8度。
总平面设计说明
1、总平面设计依据：
（1）甲方提供地形图
（2）甲方提出的规划意向
2、场地概述：
（1）海南省澄迈县老城镇海南省技师学院校园内呈四周高，中间低地势，项 目场地东面临近学生宿舍楼C楼、西面临近绿化场地、南面临近教学楼、北面临近园丁园，西南面临接消防车通道。
（2）场地地形基本平坦，场地内地形特征为东低西高。
3、交通设计
用地现状有三个出入口，主入口位于在西南面。场地主入口直接面向消防道路，以方便提升交通和消防便捷。
4、竖向设计
（1）根据地形特征，竖向设计中考虑尽量处理好本场地与周围道路场地与周围居民地和市政道路场地的链接关系，减少填挖方量。
（2）场地内部硬化铺地最小纵坡为0.3%，横坡为1%，地面雨水由雨水口收集经雨水管系统有组织排入市政雨水管。
第一章 建 筑 设 计
一、设计依据
设计委托书及设计合同
用地红线图
1、建设单位提供的《建设场区地形图》。
2、《体育建筑设计规范》。
二、设计原则：
在结合地势和环境的条件下设计一个整体美观，地势开阔，空气新鲜，
阳光充足的可以开展体育运动的场地，在设计上着重考虑到实用经济。
平面布局
本工程的功能和空间组成为：
1、本运动场：新建4个篮球场长X宽（ 28 m X 15 m ），2个排球场长X宽（18 m X 9 m ）。
2、运动场总面积约：5141.62 平方米；含；篮球运动场:1680平方米；排球运动场: 720平方米。
五、交通组织及消防：
校园道路系统以简便通畅、经济实用为目的。运动场西、南两面有消防车 通道平时作为人流、车流使用，紧急情况下可作为消防扑救使用，满足消防上的要求。
六、场地竖向设计
根据中华人民共和国环境保护法，在建筑规划设计时对环境保护也作出规划。本项目为综合性质。主要产生污水、废气、垃圾。
1、污染物处理方法
（1）结合景观与总平面设计，尽可能增大绿化面积，提高绿化率，改善用地内生态环境。建设无露土环境，有效防止尘土、异味等侵害。
（2）生活垃圾用塑料袋装，集中存放至附近垃圾中转站，后由垃圾车定期运往垃圾处理场。
（3）本项目周围无工业污染和噪声污染,总体环境条件良好，大气质量优良,无需采用声环境污染治理措施。
七、环境卫生设计
本项目有效地控制地面环境卫生手段是在人员活动范围活跃场地处设计专用垃圾箱，产生的垃圾由学校每周大扫除收集后，送达垃圾收集房，定时由环卫部门收集车辆运往指定的场所。
八、安全保护与无障碍设计
项目场地满足人流进出的方便。考虑到残疾人的参与与使用，设计了无障碍设施。
九、工程技术做法表
1、篮、排球场结构层：
5.0厚弹性丙烯酸面层， 100厚混凝土强度为C20，20厚沥青层，100厚6%水泥石粉稳定层，150厚碎石层、碎石粒径为30-80mm，分层素土夯实（密实度达到93%）。
2、人行道结构层：
压实路基（压实度≥92％）, 15cm 级配碎石, 3cm M7.5水泥砂浆, 6cm 透水砖
3、6米宽水泥道路结构层：
压实路基（压实度≥92％）, 15cm 级配碎石底基层，15cm 水泥稳定碎石基层、20cm 水泥混凝土(28d龄期弯拉强度4.5MPa)刻纹
十、施工注意事项
1、篮、排球场地上各线都必须十分清晰，线宽均为0.05m，球场的丈量
要从界线的内沿量起，施工时应注意以下几项：
（一）界线：球场界线距观众、广告牌或任何其它障碍物至少2米。球场长边的界线叫边线，短边的界线叫端线。
（二）中线：从边线的中点画一平行于端线的线叫中线；中线要向两侧边线外各延长0.15米（15厘米）。
（三）罚球线、限制区和罚球区：
1）.罚球线要与端线平行，它的外沿距离端线内沿5.80米。它的中点必须落在连接两条端线中点的假想线上。
2）.从罚球线两端画两条线至距离端线中点各3米的地方（均从外沿量起）所构成的地面区域叫限制区。如果在限制区内部着色，它的颜色必须与中圈内部的着色相同。
3）.罚球区是限制区加上以罚球线中点为圆心，以1.80米为半径，向限制区外所画出的半圆区域。在限制区内的半圆要画成虚线。
4）.罚球区两旁的位置区供队员在罚球时使用。画法如下：
（1）第一条线距离端线内沿1.75米，沿罚球区两侧边线丈量。
（2）第一位置区的宽度为0.85米（85厘米），并且与中立区域的始端相接。
（3）中立区域的宽度为0. 30米（30厘米），并且用和其它线条相同的颜色涂实。
（4）第二位置区与中立区域相邻，宽度为0.85米（85厘米）。
（5）第三位置区与第二位置区相邻，宽度也是0.85米（85厘米）。
（6）所有用来画这些位置区的线条，其长度为0. 10米（10厘米），并垂直于罚球区边线的外侧。
（四）中圈：中圈要画在球场的中央，半径为1.80米，从圆周的外沿丈量。如果在中圈内部着色，它的颜色必须与限制区内部的着色相同。
（五）3分投篮区：
1.分别距边线1.25米，从端线引出两条平行线；
2.半径为6.25米（量至圆弧外沿）的圆弧（半圆）与两平行线相交；
3.该圆弧的圆心要在对方球篮的中心垂直线与地面的交点上。圆心距端线内沿中点的距离为1.575米。
注：假如球场宽度少于15米，圆弧仍按上述6.25米半径画出。
（六）因缺少地质勘测报告，若场地地况不够理想、达不到要求时，需另行处理，篮球场面平整度应严格控制，按设计排水坡向施工，场地不应有坑挖防止积水。
2、门球场地建设最基本质量要求：抗裂、耐湿、地平、沙净、线直。抗裂：场地经过一周高温下，场地无裂缝。耐湿：场地经过连续三日小到中雨冲淋，隔一日后，场地不松不软，脚踏球，地面无球坑痕迹。“地平”，乃重中之重，由场地中心点标高处至比赛线标高处，水平坡度为20毫米，比赛线周边，每500毫米设一测点，与中心点、两点拉一直线，测验低洼处不得大于2毫米。5毫米以内需要磨平高处，磨平后误差不大于2毫米。超过5毫米需要重施工。比赛线同一标高，用直线测量，不得有2毫米的误差，而且误差处需磨平。沙净：采取粗沙，不得用细沙、土沙。线直：比赛线及限制线设计方案采取切割地面，插入磁片和现浇白水泥沙浆，便于线直施工，线直误差不得大于2毫米。
3、其他未尽事宜按有关技术规范进行处理，如与设计不符请与设计
第二章 给 排 水 设 计
一、设计依据
1、本工程设计任务书
2、建筑设计防火规范 （GB50016-2014）
3、体育建筑设计规范 （JGJ31-2003年版）
4、《室外给水设计规范》（GB50013-2006（2013年版））
5、《室外排水设计规范》（GB50014-2006（2014年版））
5、其他相关专业要求
二、设计内容
1、排水系统
三、场地排水系统
1、运动场排水采用盲沟排出，接至校园道路上的雨水井中，雨水采用内排
水系统。
2、接至校园道路上的雨水井排水管采用双壁波纹管，橡胶密封圈承插接口，管道基础采用垫层基础；做法为采用150mm厚、颗粒尺寸为5-40mm的碎石或砾石铺垫，其上用50mm厚砂垫层整平，基础宽度与槽底同宽。
3、基础应夯实紧密，表面平整。管道基础的接口部位应预留凹槽以便接口操作。接口完毕后随即用相同材料填筑密实；
4、所有排水管敷设后必须进行灌水试验；
5、5年设计重现期，暴雨强度5.38L/s·100m。雨水经雨水斗和雨水立管排至建筑物周边暗沟。
第三章 电 气 设 计
一、设计依据
1、建筑设计方案
2、建筑照明设计标准 （GB50034-2004）
3、民用建筑电气设计规范 （JGJ16-2008）
4、建筑物防雷设计规范 （GB50057-2010）
5、低压配电设计规范 （GB50054-2011）
6、供配电系统设计规范 （GB50052-2009）
7、中小学校设计规范 （GB50099-2011）
8、其它相关专业的要求
二、设计内容
供配电系统、电力照明系统、防雷接地系统。
三、供电系统
1、本工程按三级负荷供电，配电电源由学校区内的配电站引入
2、负荷估算：
篮球场：总设备容量：20KW
需要系数：0.85
功率因数：0.85
总计算电流：30.39A
3、低压配电系统：配电电压为380/220V，从学校配配电房引来，主席台采用TN-S系统配电。
四、照明系统
1、光源
主席台照明以吊装广照型灯为主。
2、照度要求及照明功率密度
房间或场所

照明功率密度（W/㎡）

对应照度值（Lx）

现行值

目标值

主席台

11

9

300

五、防雷接地系统
篮球场照明灯具金属件、栏杆等均与防雷接地系统连接。防雷接地与电气接地采用统一接地装置，接地电阻不大于4Ω。
六、电气节能设计
设计依据
建筑照明设计标准（GB50034-2004）
公共建筑节能设计标准（GB50189-2005）
设计内容
（1）房间或场所照度值及照明功率密度表：
房间或场所

照度值（lx）

照明功率密度
（W/ m2）

篮球场

300

9

（2）室外篮球场照明灯具光源采用5米高杆防水高压钠灯。
（3）采用合理的照明方案：照明开关控制灯具合理，布置合理，便于操作，有利于节能。
（4）采用合理的照明方案：照明开关控制灯具合理，布置合理，便于操作，有利于节能。
