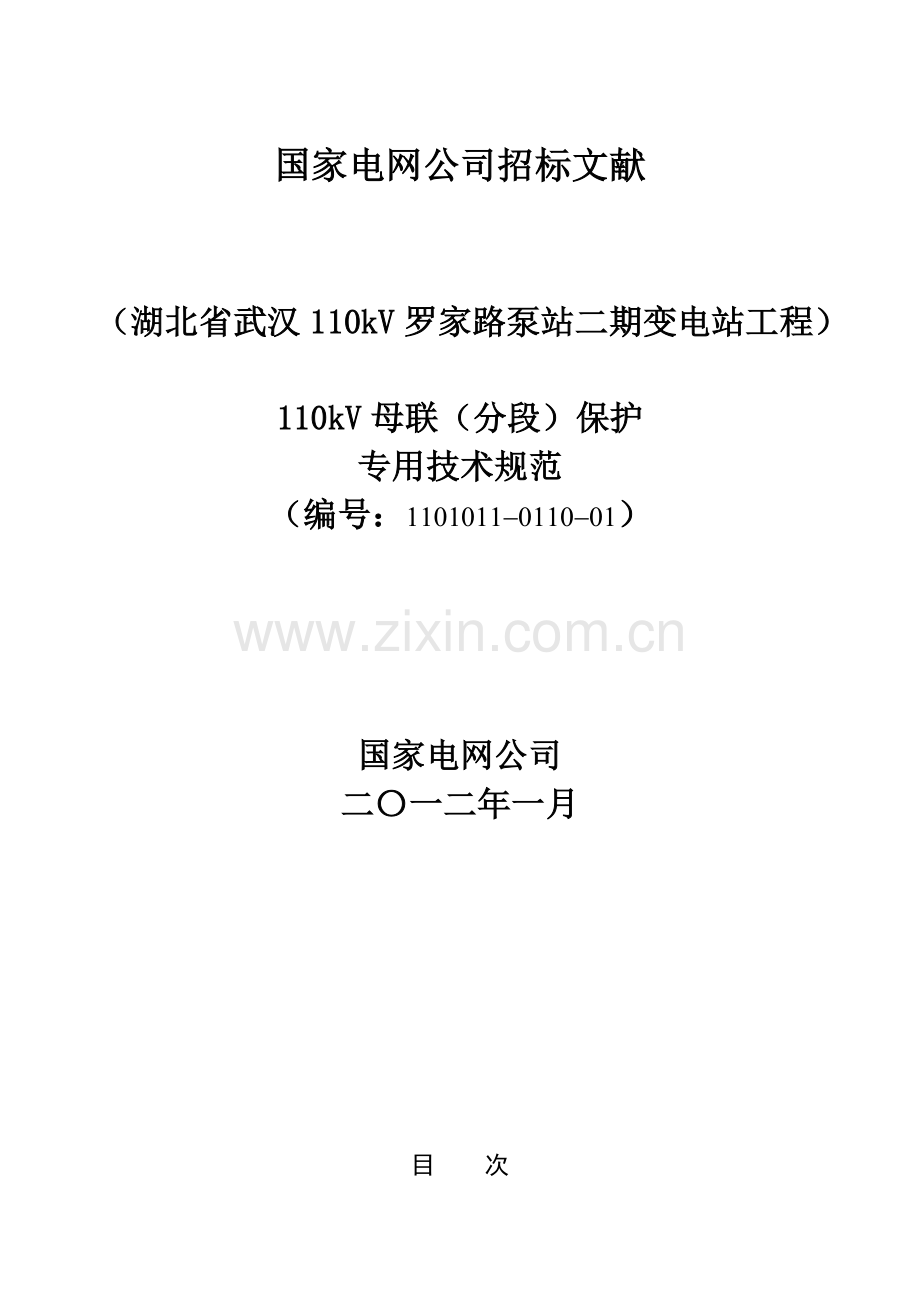

110KV罗家路泵站二期变电站母联(分段)保护专用关键技术标准规范.doc_第1页
第1页 / 共8页

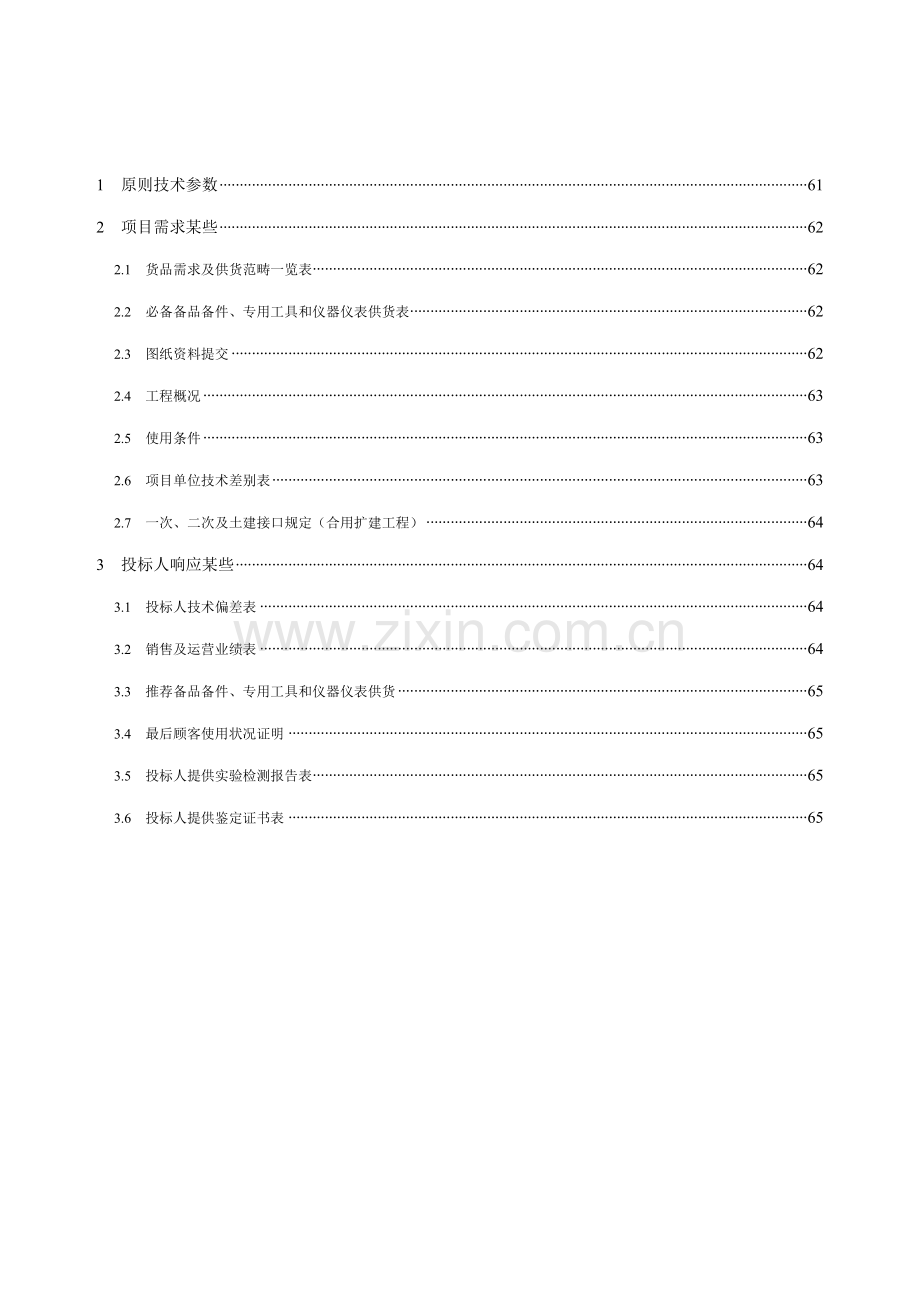

110KV罗家路泵站二期变电站母联(分段)保护专用关键技术标准规范.doc_第2页
第2页 / 共8页
110KV罗家路泵站二期变电站母联(分段)保护专用关键技术标准规范.doc_第3页
第3页 / 共8页
110KV罗家路泵站二期变电站母联(分段)保护专用关键技术标准规范.doc_第4页
第4页 / 共8页
110KV罗家路泵站二期变电站母联(分段)保护专用关键技术标准规范.doc_第5页
第5页 / 共8页
点击查看更多>>
资源描述

1、国家电网公司招标文献(湖北省武汉110kV罗家路泵站二期变电站工程)110kV母联(分段)保护专用技术规范(编号:1101011-0110-01)国家电网公司二一二年一月目次1 原则技术参数612 项目需求某些622.1 货品需求及供货范畴一览表622.2 必备备品备件、专用工具和仪器仪表供货表622.3 图纸资料提交622.4 工程概况632.5 使用条件632.6 项目单位技术差别表632.7 一次、二次及土建接口规定(合用扩建工程)643 投标人响应某些643.1 投标人技术偏差表643.2 销售及运营业绩表643.3 推荐备品备件、专用工具和仪器仪表供货653.4 最后顾客使用状况证明

2、653.5 投标人提供实验检测报告表653.6 投标人提供鉴定证书表651原则技术参数投标人应认真逐项填写原则技术参数表(见表1表3)中投标人保证值,不能空格,也不能以“响应”两字代替,不容许改动招标人规定值。如有差别,请填写表10投标人技术偏差表。表1110kV母联(分段)保护原则技术参数表序号参 数 名 称单位原则参数值投标人保证值1*电流定值误差不超过3%(投标人填写)2*电压定值误差不超过3%(投标人填写)3*保护动作精度误差3%(投标人填写)4交流电压回路过载能力1.2IN,持续工作;1.4IN,10s(投标人填写)5交流电流回路过载能力2IN,持续工作;10IN,10s;40IN,

3、1s(投标人填写)6交流电压回路功率损耗(每相)VA1VA(投标人填写)7交流电流回路功率损耗(每相)VA0.5VA(IN=1A) 1VA(IN=5A)(投标人填写)8装置直流消耗W30W(工作时) 50W(动作时)(投标人填写)9跳闸触点容量长期容许通过电流不不大于5A;触点断开容量为不不大于50W(投标人填写)10其她触点容量长期容许通过电流不不大于2A;触点断开容量为不不大于30W(投标人填写)表2打印机原则技术参数表序号参数名称单位原则参数值投标人保证值1工作电源V220V AC(投标人填写)2接口型式与保护装置配套(投标人填写)表3保护柜原则技术参数表序号参 数 名 称单位原则参数值

4、投标人保证值1尺寸mm高度:2260mm;宽度:800mm;深度:600mm(投标人填写)2颜色GSB05-1426- 77号 GY09 冰灰 桔纹(投标人填写)注 1. 项目单位对原则技术参数表中参数有差别时,可在项目需求某些项目单位技术差别表中给出,投标人应对该差别表响应。差别表与原则技术参数表中参数不同步,以差别表给出参数为准。2. 参数名称栏中带*参数为重要参数。如不能满足规定,将被视为实质性不符合招标文献规定。2项目需求某些2.1货品需求及供货范畴一览表表4货品需求及供货范畴一览表序号名 称单位招标人规定投标人响应型式、规格数量型式、规格数量1母联(分段)保护装置台母联充电过流保护装

5、置(含操作箱)12测控装置台13110kV线路备自投装置台12柜体及附件面13打印机台14其她表5可选取技术参数表序号名 称参数投标人响应备注1装置工作电源220V2TA二次额定电流5A3断路器跳闸线圈电流13A4断路器跳闸线圈数量1个5断路器合闸线圈电流13A6屏柜颜色Z44,浅驼色7屏柜尺寸2260*800*600mm8其她2.2必备备品备件、专用工具和仪器仪表供货表表6必备备品备件、专用工具和仪器仪表供货表序号名 称单 位招标人规定投标人响应型号和规格数量型号和规格数量1234562.3图纸资料提交经确认图纸资料应由卖方提交表7所列单位。表7卖方提交须经确认图纸资料及其接受单位提交图纸资

6、料名称接受图纸单位名称、地址、邮编、电话提交份数提交时间承认图、最后图、阐明书、出厂实验报告(附电子文档)武汉供电设计院 武汉市桥口路129号430033 02783780330王坚 1)技术合同订立后2周内,供货商应提供承认图纸。 2)工程师在收到承认图纸后2周内,应将经确认1份图纸寄送给供货商。 3)供货商收到经确认图纸2周内提出最后图承认图、最后图、阐明书、出厂实验报告(附电子文档)2.4.1 项目名称:110kV罗家路泵站二期变电站工程2.4.2 项目单位:武汉水务局2.4.3 工程规模:详见主接线图 (电子版)。2.4.4 工程地址:110kV罗家路泵站二期变电站2.4.5 交通、运

7、送:2.5使用条件表8使用条件表序号名 称单位招标人规定值投标人保证值1电源频率Hz50(投标人填写)2环境温度日最高温度45(投标人填写)日最低温度-5(投标人填写)日最大温差25(投标人填写)3湿度日相对湿度平均值%95(投标人填写)月相对湿度平均值90(投标人填写)4海拔高度m(投标人填写)5耐受地震能力水平加速度g0.3g垂直加速度g0.15g6用途组屏/单装置组屏(投标人填写)7安装方式集中/分散集中(投标人填写)注 表8中“招标人规定值”为正常使用条件,超过此值时为特殊使用条件,项目单位可依照工程实际使用条件进行修改。2.6项目单位技术差别表项目单位原则上不能改动通用某些条款及专用

8、某些固化参数。依照工程使用条件,当污秽级别、海拔高度等与原则技术参数表有差别或对通用某些条款有差别时,应逐项在“表9项目单位技术差别表”中列出,并以差别表给出参数为准。投标人应对表9技术参数进行确认。表9项目单位技术差别表序号项 目原则参数值项目单位规定值投标人保证值12序号项 目变更条款页码、款号原表达变更后表达122.7一次、二次及土建接口规定(合用扩建工程)3投标人响应某些投标人需填写专用某些第1某些和第2某些相应表格。原则技术参数表和项目单位技术差别表中规定值不同步,以项目单位技术差别表为准。投标人保证值,不能空格,也不能以“响应”两字代替,不容许改动招标人规定值。如有差别,应填写投标

9、人技术差别表。“投标人保证值”应与型式实验报告及其她性能实验报告相符。3.1投标人技术偏差表投标人提供产品技术规范应与本招标文献中规定规定一致。若有偏差投标人应如实、认真地填写偏差值;若无技术偏差则视为完全满足本技术规范规定,且在投标人技术偏差表中填写“无偏差”。表10投标人技术偏差表序号项 目相应条款编号技术招标文献规定偏 差备 注1233.2销售及运营业绩表表11销售及运营业绩表序号产品型号运营单位投运数量投运时间联系人及电话备注3.3推荐备品备件、专用工具和仪器仪表供货表12推荐备品备件、专用工具和仪器仪表供货表序号名 称型号和规格单位数量1234563.4最后顾客使用状况证明3.5投标人提供实验检测报告表表13投标人提供实验检测报告表序号产品型号名称实验报告类别和内容根据原则实验时间实验单位3.6投标人提供鉴定证书表表14投标人提供鉴定证书表序号鉴定产品型号名称组织鉴定单位根据原则鉴定期间
