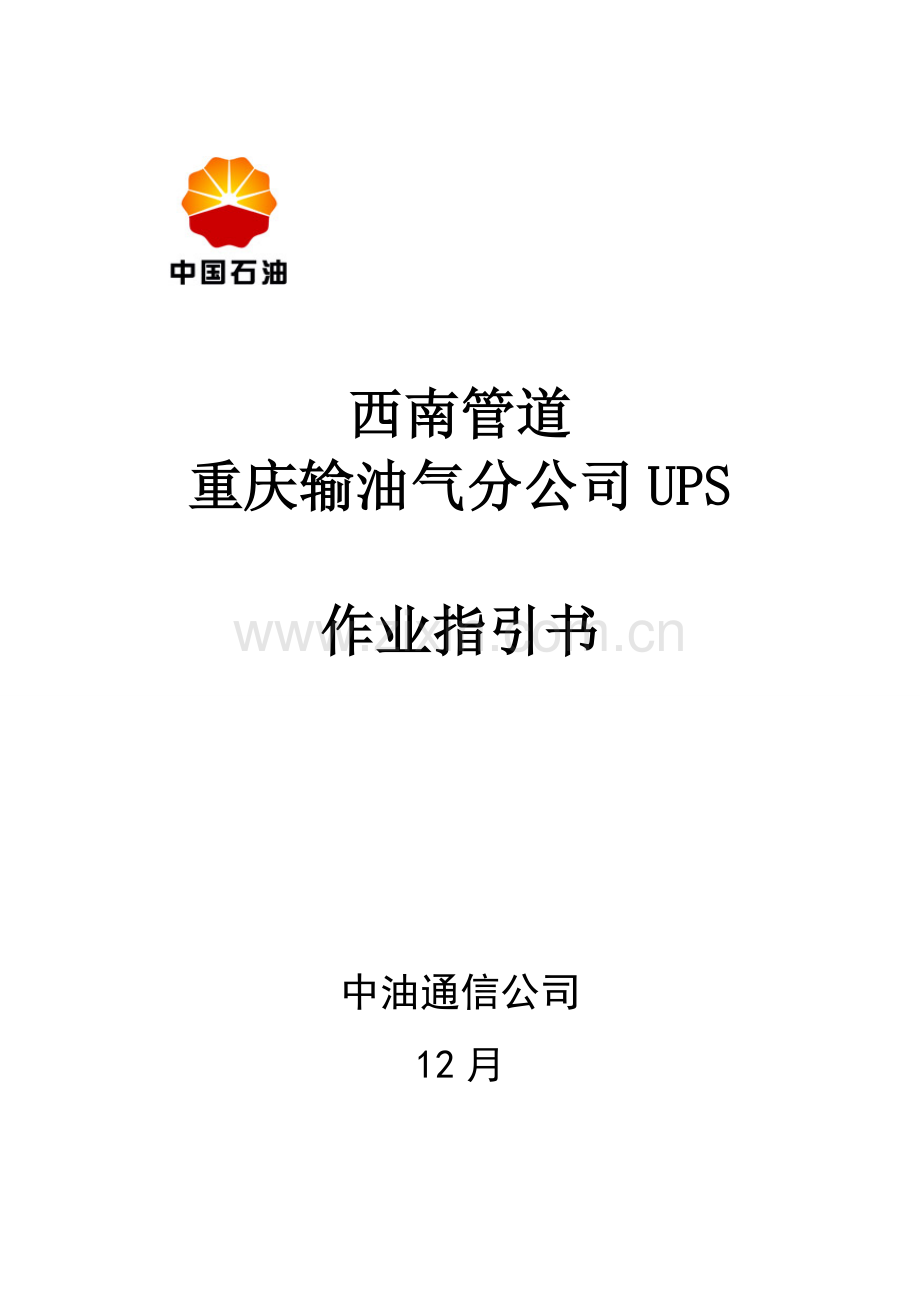

西南管道
重庆输油气分公司UPS

作业指引书

中油通信公司
12月

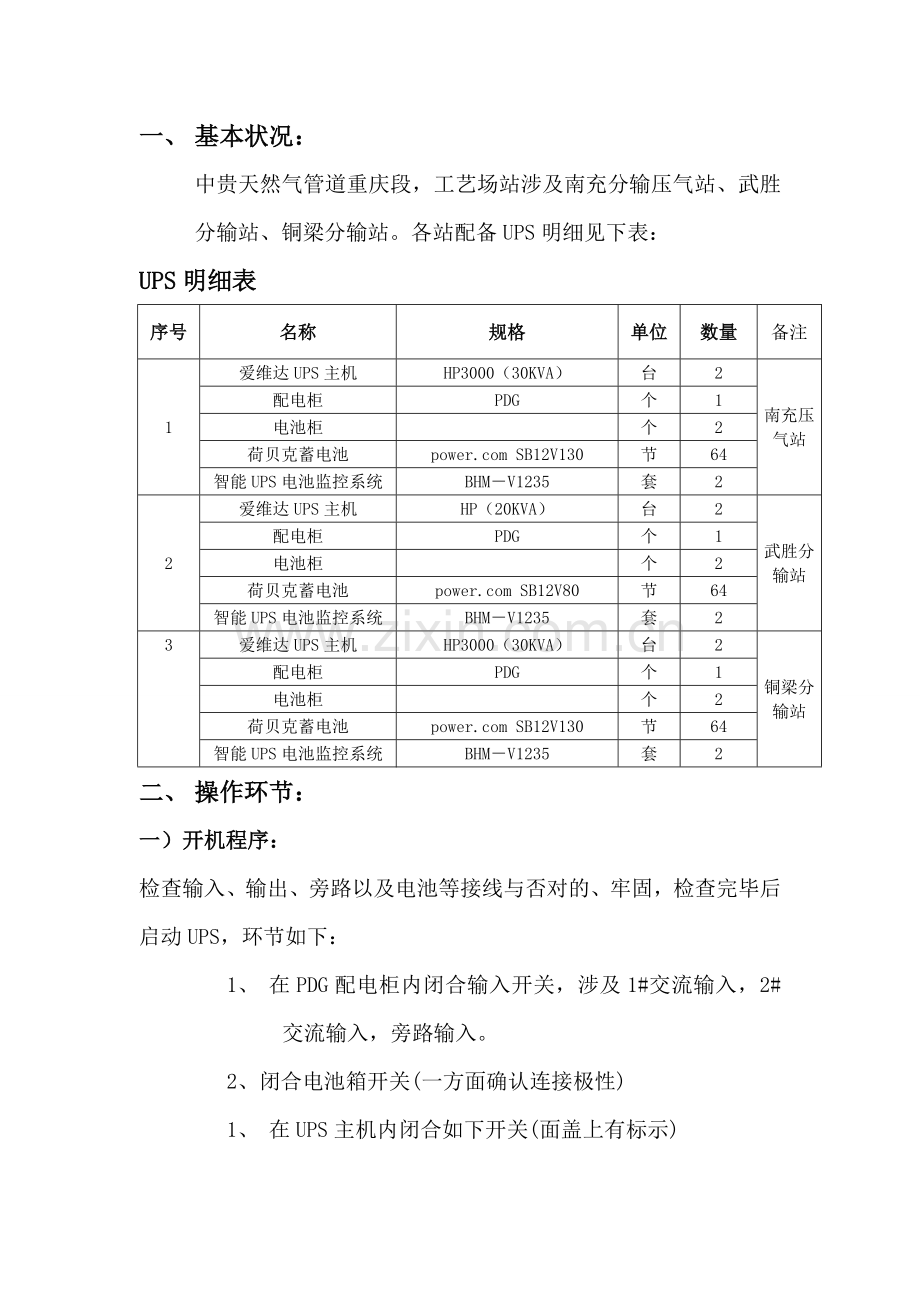

一、 基本状况：
中贵天然气管道重庆段，工艺场站涉及南充分输压气站、武胜分输站、铜梁分输站。各站配备UPS明细见下表：
UPS明细表
序号
名称
规格
单位
数量
备注
1
爱维达UPS主机
HP3000（30KVA）
台
2
南充压气站
配电柜
PDG
个
1
电池柜

个
2
荷贝克蓄电池
SB12V130
节
64
智能UPS电池监控系统
BHM－V1235
套
2
2
爱维达UPS主机
HP（20KVA）
台
2
武胜分输站
配电柜
PDG
个
1
电池柜

个
2
荷贝克蓄电池
SB12V80
节
64
智能UPS电池监控系统
BHM－V1235
套
2
3
爱维达UPS主机
HP3000（30KVA）
台
2
铜梁分输站

配电柜
PDG
个
1

电池柜

个
2

荷贝克蓄电池
SB12V130
节
64
智能UPS电池监控系统
BHM－V1235
套
2
二、 操作环节：
一）开机程序：
检查输入、输出、旁路以及电池等接线与否对的、牢固，检查完毕后启动UPS，环节如下：
1、 在PDG配电柜内闭合输入开关，涉及1#交流输入，2#交流输入，旁路输入。
2、闭合电池箱开关(一方面确认连接极性)
1、 在UPS主机内闭合如下开关(面盖上有标示)
SWIN：输入开关,SWBY：旁路开关,SWOUT：输出开关。
注意:在正常操作下，电池箱上SWMB开关必要打开，SWMB只有在维修时才闭合。
在以上操作完毕后，你会及时听到电扇嗡声，1分钟后，听到蜂鸣器声音，按1两次，选取语言按8返回基本菜单，正常运营‘ NORMAL OPERATION’信息浮现。
二） 关机程序：
1、在UPS主机内断开如下开关(面盖上有标示)SWIN：输入开关,SWBY：旁路开关,SWOUT：输出开关。
2、断开电池箱开关。
3、在PDG配电柜内闭合输入开关，涉及1#交流输入，2#交流输入，旁路输入。
三）UPS功能简介：
1、手动电池测试：在显示面板上按3，按2进入电池测试，当测试完毕，UPS对的启动（电池连接），绿灯IN LED (输入) 和绿灯OUT LED (输出) 变亮。
正常运营NORMAL OPERATION 在LCD上显示。
在完毕启动操作，等待4小时电池充电后，UPS在正常操作后，断开输入开关，听到蜂鸣器声 ( 5=ON设立) ， 控制面板上绿灯LED OUT 和黄灯亮，检查UPS输出正常，在此情形下，市电断电，由电池供电。几分钟后闭合开关返回正常状态，控制面板显示绿灯IN LED和OUT LED，同步自动对电池充电。
2、参数设定
在控制面板上输入密码436215（在主菜单下按 3 进入"COMMANDS" 后按 5进入 " CUSTOMISING" ），可修改某些出厂设立电气参数。
可以修改如下值：
l 输出电压标称值
l 旁路途径上电压和频率范畴
l 电池参数，电池耗尽前报警
l 输出功率不大于设定值时，关闭输出
l 每日定期关机
l RS232 口,
l UPS标记号
设定程序和范畴详见信号面板描述。
检查蜂鸣器状态，位于显示面板第二行右侧。
“5=OFF” 蜂鸣器禁止,
“5=ON” 蜂鸣器启动， 按5变化状态
三、注意事项
1、请在安装前由通过专业训练人员详细阅读UPS产品阐明书，由于该阐明书包括基本使用阐明，请仔细阅读并妥善保存
2、在需要更换保险丝情形时，请更换同样型式与规格保险丝
3、在必要切断UPS输出时，请断开前面板内所有开关，或者经由UPS控制面板SYSTEM OFF
4、在正常操作下，SWMB 开关必要打开， SWMB 只有在维修时才闭合。
5、电池更换必要由专业人员执行. 更换之后废电池请交由专业废电池解决厂商做恰当处置，由于电池内也许有对环境导致污染物质。
6、保证UPS工作环境良好，避免灰尘量太大，或者空气内有其他粉尘类物质，避免阳光直接照射及接近热源。
7、当UPS输出断路器跳闸时，不要直接上电，有也许是用电设备短路或者UPS自身故障。
8、机器上不能放置其她物品。
9、UPS内部维护只能由合格工程师进行，虽然输入和电池开关打开，内部也有电压存在，非专业人员打开UPS边盖也许导致人员伤害和设备损坏
10、电池在第一种月使用，进行2到3次充/放电循环每隔6个月，充放电一次
四、简朴故障解决
一）LED灯告警解决
1、输入灯IN闪烁或熄灭
1）IN闪烁，阐明市电或者旁路输入异常，检查市电断路器或者旁路断路器与否闭合，闭合后用万用表测量与否有电压。
2）IN熄灭，阐明市电与旁路输入均异常，检查市电断路器和旁路断路器与否闭合，闭合后用万用表测量与否有电压
2、输出灯OUT闪烁或熄灭
1）OUT闪烁，阐明输出功率超过额定VA值，或者维修旁路断路器是闭锁，检查面板显示输出比例，如果超过100%，减少负载，此外检查维修旁路断路器与否闭合，如果闭合请断开。
2)OUT熄灭，阐明UPS切换到旁路输出或者开关SWOUT（输出断路器）是断开，检查SWOUT与否断开如坚决开请闭合
3、旁路输出BY闪烁或熄灭
1）BY闪烁：
阐明UPS切换到旁路输出并且输出功率超过额定VA值，或者开关SWMB 是闭锁,检查负载与否过载，有过载请降载，如果SWMB是闭合请断开。
2）BY 熄灭：
阐明UPS切换到转换器输出，或者当切换到旁路输出而此时开关 SWOUT及SWMB是断开;或者当执行系统关机(SYSTEM OFF) 命令时.如果是切换到逆变器输出，阐明UPS工作正常，如果是切换到旁路灯还是熄灭请检查旁路断路器与否闭合以及有无电压输入
4、电池输入灯闪烁或熄灭：
BATT闪烁，阐明电池低电压，或者电池放电完毕，或者 SWB 断开，检查面板显示电池放电剩余容量，如果很低，请关闭用电设备以防断电导致数据丢失，检查电池箱电池输入断路器，如果是断开请闭合
二）面板显示警示信息
1、DISTURBANCES ON BYPASS LINE
当旁路受到异常干扰，例如电压尖波(voltage peaks)或者谐波干扰(harmonic distortions)，然而此时电压与频率是正常. 注意！此时转换器与旁路是异步，因此假使是经由开关SWMB强制切换到旁路，或者是经由远程控制也许会有电压相位错误.
2、BY-PASS MANUAL，SWMB - ON or cable defect
手动旁路开关 SWMB作动，此时将不也许恢复到正常操作模式. 负载直接经由旁路供电，因此并未受到UPS保护. “ cable defect" 只合用于并联机种，并联UPS之间浮现讯号通讯逻辑错误，因此将整个系统切至旁路模式.
如果SWMB不是人为打上去，请断开，如果故障还在请检查并机线与否接触有良好。
3、BYPASS VOLT. FAIL or SWBY，FSCR OFF
当:
- 旁路输入电压异常.
- 旁路开关 SWBY 断开.
- 旁路SCR 保险丝开路 或者由于输出短路导致烧断.
检查SWBY与否断开，如断开请闭合，如果故障还存在请检查旁路保险丝与否开路。
4、MAIN LINE VOLTAGE FAIL or SWIN OFF
输入电压异常因而电池放电中.
当:
- 输入电压或频率超过容许范畴.
- 开关SWIN断开
- 整流器由于内部异常而无法辨识电压.
检查主输入开关与否闭合，如断开请闭合。
5、PREALARM，LOW VOLTAGE ON BATTERY
当：
- 电池电压只能再供应负载5分钟.
- 剩余供应时间低于预警时间设定.
请关闭用电设备，防止电池放电结束导致突然断电，导致数据丢失。6、BATTERY DISCHARGED OR SWB OPEN
UPS进行电池测试中，请参照章节 3.2 “电池测试”.
检查电池箱电池断路器开关与否闭合，如断开请闭合。
7、LOW VOLT. SUPPLY or OVERLOAD [W]
当:
- 输入电压局限性以供应付载 (请参阅”普通特性”).
- 负载超过额定最大功率值(W).
检查面板显示带载量，如果超过100%，请减少负载。
8、OUTPUT OVERLOAD
输出容量超过额定值(VA)，或者当负载瞬间遭遇电流间波(Peak)超过容许值. 此时必要减少输出负载(移除不必要设备)，否则UPS将会自动切到旁路模式(延迟时间依照过载情形而定!).
检查面板显示带载量，如果超过100%，请减少负载。
9、BY-PASS FOR VA OUTPUT < AUTO_OFF VALUE
当输出容量(VA)不大于自动关机(AUTO-OFF)设定值 (请参阅章节 3.5.6 “使用者自订，“自动关机” VA值). 出厂时默认值为0.
10、INTERNAL FAULT： 数字
不同数字代表不同异常状况:
1）indicates that the configuration circuit is defective or absent.
2）转换器异常.
3）转换器输出接点异常或者旁路输出接点异常(如果有此配备!).
4）整流器异常.
5）旁路SCR异常.
6）重要内部电源异常，或者控制板短路.
7）控制板电源异常.
8）整流器某一区异常由于该区没有电流消耗或者比其他区消耗少30%.
9）电池线路接点异常.
10）转换器与系统之间讯号异常.
11）SCR或者旁路电源连接异常.
11、TEMPORARY BYPASS，WAIT
负载暂时经由旁路供电，系统正要恢复为正常操作模式. 例如旁路模式下发生过载情形，异常因素排除之后系统自动恢复为转换器输出.
12、BY-PASS FOR OUTPUT OVERLOAD (持续显示或闪烁)
闪烁显示
旁路发生过载情形已经存入记录.
过载异常状况必要持续一段时间才会存入纪录 :
150% 10分钟
175% 1分钟
150% 18秒
在容量不大于100kVA机种，负载会经由旁路供电，如果始终没有卸载，将会始终供电到输入SWBY开关过载保护作动为止.
容量100kVA以上机种在旁路过载异常情形下，将不会对负载供电.
当采用恰当卸载后可以经由下列环节移除纪录并回到正常操作模式：闭锁SWMB，断开 SWBY；然后闭锁SWBY并断开 SWMB.
持续显示
负载经由旁路供电并且超过额定值，此警示尚未存入纪录，过载值会显示在面板上(比例%VA).
要在存入纪录之前返回正常操作模式，先卸载并等待数分钟以便散热 (如果负载只剩余50%，则等待60秒； 如果负载只剩余75%，则等待8分钟).
13、BYPASS COMMAND ACTIVE；8=COMMAND OFF
经由按键输入特殊指令，系统切换到旁路. 指令并不会存入记录当由于电池放电完毕后关机状况.
在此状况下，当输入电源恢复后UPS回到正常操作模式.
按按键8恢复逆变供电。
14、REMOTE BYPASS CONTROL：ACTIVE
经由远程控制讯号使系统切换到旁路. 指令并不会存入记录，当指令取消时UPS恢复到正常操作模式(如果输入电源正常时!).
15、OVERTEMPERATURE or FAN FAILURE
1) UPS内部
2) 转换器线路中电源模块(power modules)
3) 整流器线路中电源模块
4) 输出变压器
超过容许最高温度(由于操作环境关系抑或电扇故障!)
过温，或者电扇故障，检查电扇好坏，如果电扇没问题，且设备可以打维修旁路，可暂时打维修旁路，来让设备降温
16、INPUT VOLTAGE SEQUENCE NOT OK
输入电源相位错误. 普通而言也许是配线错误，可以试试将其中两相电源互调.
17、OUTPUT OFF，CLOSE SWOUT OR SWMB.
UPS无输出电压由于SWOUT与SWMB是断开.
检查SWOUT和SWMB与否有断开，有话请闭合。
18、SYSTEM OFF COMMAND ACTIVE ； 8=DISACTIVE.
当系统关机指令经由按键或者远程讯号所下达.
系统会延迟几秒之后再执行关机命令，以便容许命令取消.
指令会被记录着虽然系统关机之后没有输入电源.
当输入电源恢复时，UPS不会回到正常操作模式如果系统关机(SYSTEM OFF)指令未取消. 要取消指令，闭锁开关SWBY或者按下按键 8.
19、SYSTEM OFF COMMAND ACTIVE；8=COMMAND OFF.
犹如[18]，经由REMOTE下达指令
