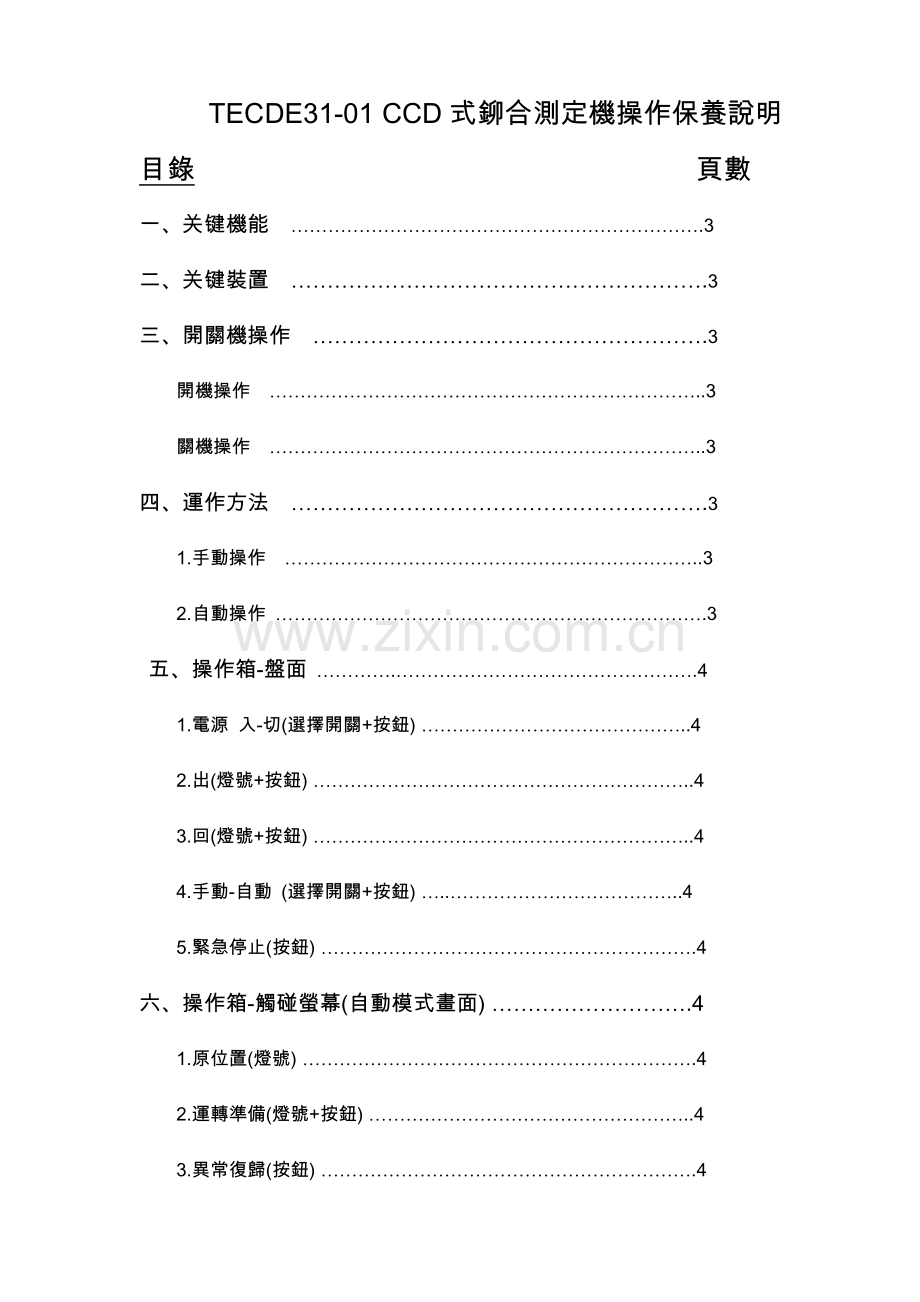

TECDE31-01 CCD式鉚合測定機操作保養說明
目錄 頁數
一、关键機能 ………………………………………………………….3
二、关键裝置 ………………………………………………….3
三、開關機操作 ……………………………………………….3
開機操作 ……………………………………………………………..3
關機操作 ……………………………………………………………..3
四、運作方法 ………………………………………………….3
1.手動操作 …………………………………………………………..3
2.自動操作 …………………………………………………………….3
五、操作箱-盤面 ………….………………………………………….4
1.電源 入-切(選擇開關+按鈕) ……………………………………..4
2.出(燈號+按鈕) ……………………………………………………..4
3.回(燈號+按鈕) ……………………………………………………..4
4.手動-自動 (選擇開關+按鈕) …..………………………………..4
5.緊急停止(按鈕) …………………………………………………….4
六、操作箱-觸碰螢幕(自動模式畫面) ……………………….4
1.原位置(燈號) ……………………………………………………….4
2.運轉準備(燈號+按鈕) ……………………………………………..4
3.異常復歸(按鈕) …………………………………………………….4
4.警音暫停(燈號+按鈕) ……………………………………………..4
5.狀態顯示 …………………………………………………………….4
七、操作箱-觸碰螢幕(手動模式畫面) ……………………….5
1.原位置(燈號) ……………………………………………………….5
2.數位設置(按鈕) …………………………………………………….5
3.異常復歸(按鈕) …………………………………………………….5
4.全部退回(按鈕) …………………………………………………….5
5.燈號測試(按鈕) …………………………………………………….5
6.物件檢知(按鈕) …………………………………………………….5
7.警音暫停(燈號+按鈕) ……………………………………………..5
八、其它 ………………………………………………………..5
1.異常停止 …………………………………………………………….5
2.異常檢出 …………………………………………………………….5
3.異常復歸 …………………………………………………………….6
4.信號燈指示 ………………………………………………………….6
九、機種更換注意事項 ………………………………………..6
十、操作保養注意事項 ………………………………………..6
1.保養週期表 ………………………………………………………..7
十一、附圖
原位置圖
CCD式鉚合測定機全原位置圖 …………………………………………A1
自動循環動作圖
CCD式鉚合測定機自動循環圖 ………………………………………..B1
治具更換圖
CCD式鉚合測定機治具更換圖 ………………………………………..C1
一、 关键機能:
將置於定位治具之軸框、止動閥、排放閥、鉚釘以分度盤移載方法、自動鉚合
組立、鉚合後自動測洩漏量、ＣＣＤ檢查鉚合變形尺寸等工程。
二、 关键裝置:
1. 控制箱: 入力電源380V，位於機台前方左下，迴路由PLC組成
2. 操作面板:置放控制箱正面，可進行手動/自動/單循環 ，
配合人機介面，可異常顯示。
三、 開關機操作:
開機操作
1. 打開氣壓球閥，並確認氣壓源壓力為5 Kg/cm2 (正負 5%)。
2. 開起主控制電源。
3. 確認機構位於全原位置。
全原位置圖: CCD式鉚合測定機全原位置圖(查附圖A1頁)
關機操作
1. 確認機台內部無工件。
2. 關閉氣壓球形閥。
3. 關閉主控制電源。
四、 運轉方法:
1. 手動操作
a.各機構均可手動操作，如動作有撞車可能，則該動作有程式互
鎖，手動操作時需依固定順序操作。
b.將操作鈕撥至”手動”，由各機構手動操作鈕進行單一動作操作。
2. 自動操作
a. 各機構回到全原位置，將手/自動選擇開關撥到自動，按下自動起動
鈕。
b. CCD式鉚合測定機自動循環圖(查附圖B1頁)
五、 操作箱-盤面
1. 電源 入-切(選擇開關+按鈕)
選擇-入，電源開。
選擇-切，電源關。
2. 出(燈號+按鈕)
手動模式下，選擇觸碰螢幕上機構動作，按下此按鈕可控制機構往前做動作。
3. 回(燈號+按鈕)
手動模式下，選擇觸碰螢幕上機構動作，按下此按鈕可控制機構回原點。
4. 手動-自動 (選擇開關+按鈕)
選擇-手動，手動模式。觸碰螢幕顯示手動模式畫面。
選擇-自動，自動模式。觸碰螢幕顯示自動模式畫面。
5. 緊急停止(按鈕)
緊急停止按鈕。按下後，需旋轉此按鈕方可復歸。
六、 操作箱-觸碰螢幕(自動模式畫面)
1. 原位置(燈號)
原位置燈號，全部機構在原位置時，燈號亮。
2. 運轉準備(燈號+按鈕)
當燈號顯示一直閃爍，表示各設備已準備好，可開始自動運轉。
需按一次此按鈕，表示自動運轉確認。
3. 異常復歸(按鈕)
當設備異常狀態解除後，按下此按鈕，將會消除狀態顯示上異常狀態。
並能够繼續做自動運轉工作。
按此按鈕，停止自動運轉狀態。
4. 警音暫停(燈號+按鈕)
在異常狀態下，警報聲會一直響。此燈號會一直閃爍。
按下此按鈕，警報聲會停止。
5. 狀態顯示：有異常狀態，會將異常狀態，顯示在此區間。
七、 操作箱-觸碰螢幕(手動模式畫面)
1. 原位置(燈號)
原位置燈號，全部機構在原位置時，燈號亮。
2. 數值設置(按鈕)
按此按鈕，會跳至產量計數畫面。可設定產量歸零。
3. 異常復歸(按鈕)
當設備異常狀態解除後，按下此按鈕，將會消除異常狀態。人員操作可繼續進行動作。
4. 全部退回(按鈕)
選擇此按鈕，在按操作箱盤面-回(若全部條件已達到，”回”燈號會一直閃爍)，可控制全部機構做回原位置。
5. 燈號測試(按鈕)
按一次此按鈕，三色燈及操作箱盤面出/回燈會亮。若有燈不亮，表示燈泡損壞需更換。
6. 物件檢知(按鈕)
按此按鈕，會跳至物件檢知畫面。
有六個項目，在各個名稱左側燈亮表示有檢知到物件。
7. 警音暫停(燈號+按鈕)
在異常狀態下，警報聲會一直響。此燈號會一直閃爍。
按下此按鈕，警報聲會停止。
八、 其它
1. 異常停止
自動循環中如馬達過載，緊急停止…等狀況，均會造成異常停止.
2. 異常檢出
a. 馬達過載
b. 工件異常。
c. 緊急停止。
3. 異常復歸
異常狀況發生後，根據異常指示燈號做狀況排除，異常訊息請參考
人機介面上指示。
4. 信號燈指示
a. 綠燈閃燈: 自動運轉模式(还未自動運轉).
b. 綠燈亮燈: 自動運轉模式(自動運轉中).
c. 黃燈閃燈: 在自動運轉模式,等候時間過長(自動運轉中).
d. 黃燈亮燈: 手動操作模式(註:調機時也在其中).
e. 紅燈閃燈: SENSOR異常.
原因排除後， 必須再"復歸"，才能恢復操作.
f. 紅燈亮燈: 運轉準備條件不足時.
如1)油壓未啟動 2)緊急停止3)…..原因排除後，
必須再"復歸"，才能恢復操作.
九、 機種更換注意事項:
1. 各機構回到全原位置，確認機台內部無工件，關閉油壓系統或關閉電源。
2. 更換軸框高度治具，請查CCD式鉚合測定機治具更換圖(查附圖C1頁)
十、 操作保養注意事項
1.非機器操作有關人員，請勿隨意起動電源，起動電源前，
須先查探四面工作人員是否在安全位置。
2.故障修護時，必須確實關閉電源，並且在維修完成前，不得隨意起動電源。
3.故障修護後及起動前，必須檢查機具各部是否完全裝妥，
確認後才能起動電源。
4.裝設之感測開關全部有一定控制程序，不可任意觸碰。
機具運轉若有不正常，須立即壓按緊急開關，而後通知相關人員處理。
5.請保持工作場所清潔。
6.保養項目及時間，請參考保養週期表(查7頁)
保養週期表
保養部位
保養及檢查事項
檢查週期
檢查結果
合格○
不合格×
每週
每个月
1
電氣線路
電源絕緣包覆材料不破損壓折
ˇ
2
電氣接點
不可鬆動
ˇ
3
氣缸感應器
檢查感應器是否異常
ˇ
4
各部螺絲
不可鬆動
ˇ
5
馬達減速機
運轉時不可有異音/溫升正常
ˇ
6
7
8
治具固定座
保持乾淨，不得有雜物
ˇ
9
氣 壓 管
檢查有無漏氣或老化
ˇ
10
每一機構
之動作
對每一機構之動作做
手動一循環檢查動作
是否有異常
依使用狀況而定
11
治具固定座
壓塊鎖緊確認
每日 使用前
12
緩 衝 器
檢查緩衝器作用是否有鬆動
依使用狀況而定
13
分割器
潤滑油更換
每六个月 更換
14
彈 簧
檢查彈簧是否斷裂變形
每日 目視 檢查
15
滑塊及導軌
注油
依使用狀況而定
16
機 台
清潔,噴防銹油
每日 使用後
17
