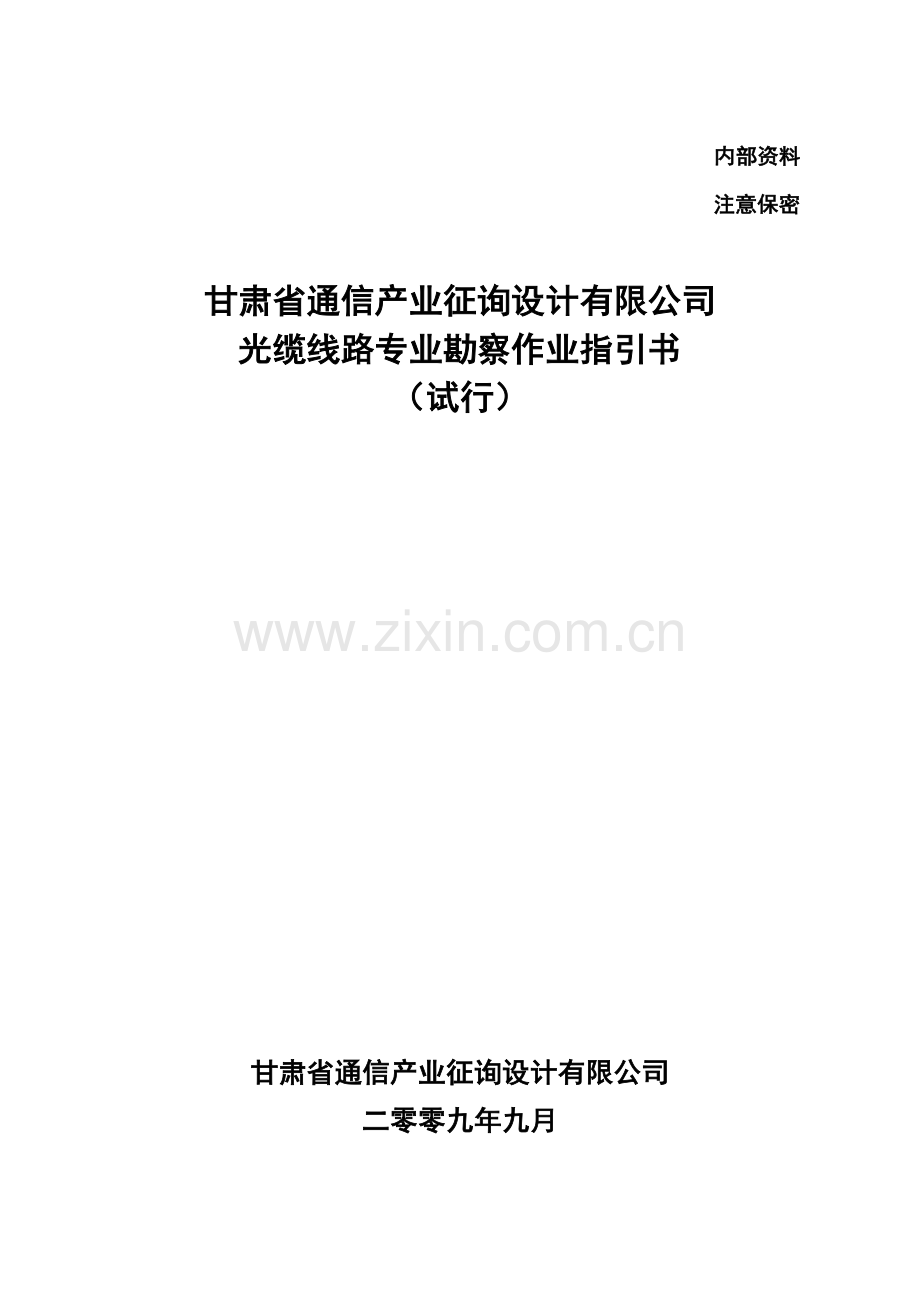

内部资料
注意保密

甘肃省通信产业征询设计有限公司
光缆线路专业勘察作业指引书
（试行）

甘肃省通信产业征询设计有限公司
二零零九年九月

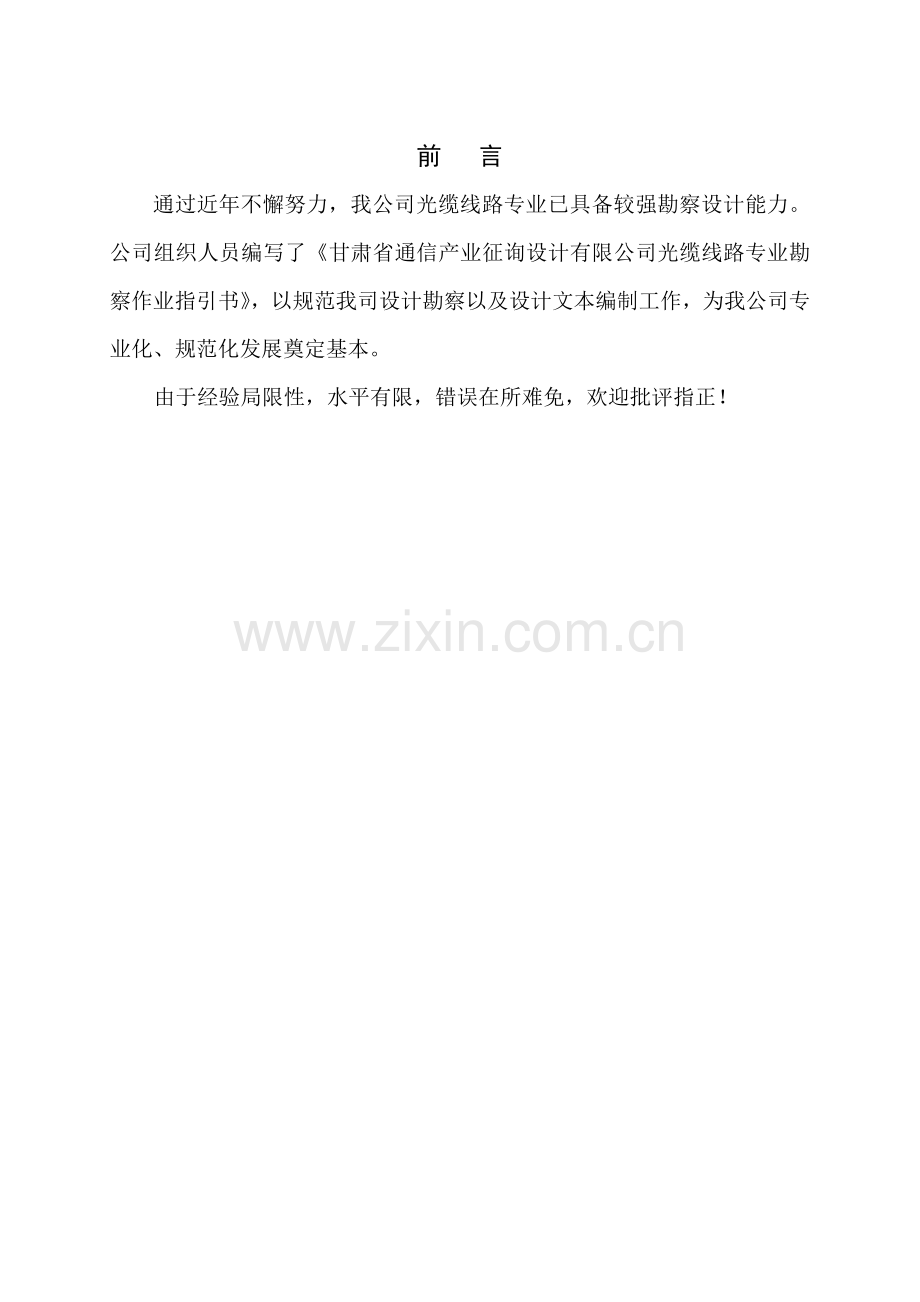

前 言
通过近年不懈努力，我公司光缆线路专业已具备较强勘察设计能力。公司组织人员编写了《甘肃省通信产业征询设计有限公司光缆线路专业勘察作业指引书》，以规范我司设计勘察以及设计文本编制工作，为我公司专业化、规范化发展奠定基本。
由于经验局限性，水平有限，错误在所难免，欢迎批评指正！

编写人员

分管领导：李 凡
编写部门：第三设计部
编 制：梁立山 崔永虎

评审人员：李 凡 郑晶冰 郭仲杰 王潇岗 史小明 杜茂武 康健太 孙晓峰 张 莉

目 录
一、人员组织与进度安排 1
二、勘察工作阶段划分 1
三、勘查前准备工作及规定 3
四、现场勘察重要内容 3
五、向建设单位报告内容 6
五、附件 7

第一某些
本指引书合用于中继光缆、市话光缆设计中新建、改扩建工程初步设计或施工图设计勘察工作。
一、人员组织与进度安排
人员组织与进度安排有关内容参照我院ISO9001认证有关流程规定与规定。
二、勘察工作阶段划分
光缆工程勘察工作依照通信工程建设规模大小、工程性质及规定，可分为“初勘”和“终勘”两个阶段进行。普通而言，市话光缆勘察阶段划分是依照该工程设计阶段划分而拟定。如市话光缆工程分为二阶段设计或三阶段设计时，勘察工作分为“初勘”和“终勘”两个阶段进行。当工程拟定为一阶段（即施工图）设计时，其勘察工作规定按一次进行“终勘”，普通，勘测工作都要通过查勘、测量两个阶段。
（一）查勘
对新建线路来说，查勘重要任务是初步选定路由，估算全线距离，理解沿途状况；对于改建工程重要是理解原有线路运用状况，初步选定改建路线；而对于大修和架挂工程，则重要调查原有线路状况，做好有关资料调查。
（二）路由选取原则
1、遵循“路由稳定可靠、走线合理、便于施工维护及抢修”原则，进行多方案技术、经济比较。
2、光缆路由须沿靠公路或大道，并顺路取直，尽量避开战时易遭轰炸重要干线铁路、公路和重大军事目的，但是，必要要保持与公路或大道垂直距离，满足公路或交通范畴，距公路垂直距离不适当不大于50米。并且不应与高压输电线路和电气化铁路平行接近。
3、光缆路由应选取在地质稳固、地势较平坦地段。在平原地区，要尽量避开湖泊、沼泽、排涝蓄洪地带，尽量少穿越水塘、沟渠。通过山区时，宜选取在地势较平、石方工作量较少地方，避开陡峭、沟壑、滑坡、泥石流，以及洪水危害、水土流失等地方。如需要通过时，应采用保护办法。
4、光缆线路遇到水库时，应在水库上游通过。当需在下游通过时，必要考虑水库发生事故时保护办法。光缆不应在水坝上或坝基下敷设。如需在此处敷设时，须通过工程主管单位和水坝主管单位共同批准。
5、光缆线路不适当穿越大工业基地、矿区等。必要通过时，应充分考虑工业建设或地层塌陷对线路威胁并采用保护办法。
6、光缆线路不适当穿越与电路分派无关城乡、村庄，不适当通过森林、果园、苗圃和其他经济林场，以避免太高补偿费用。对于地面上建筑设施、电力线、通信杆线、地下各种水、气、电管道和缆线等应尽量避开，须穿越时要保持足够距离并采用保护办法。
7、光缆线路应尽量远离高压线，避开高压线杆塔及变电站和杆塔接地装置，穿越时尽量与高压线垂直，当条件限制时最小交越角不得不大于45°。
8、光缆线路应避开强电影响、易受雷害、机械损伤、化学腐蚀、以及白蚁危害地方。当无法避开时，必要采用相应保护办法，保证通信线路安全。
三、勘察前准备工作及规定
（一）确认工程建设规模，拟定工程勘察范畴，明确勘察人员勘察工作内容及分工。收集建设单位对工程建设有关意见，以指引勘察。
（二）人员组织上依照工程规模大小与复杂状况，组织勘察小组。普通每个单项或单位工程设计构成一种勘察小组，每个小组三人左右，此外要请建设单位维护人员相配合。
（三）光缆工程勘察应有必要工具，如GPS定位系统、地链（100米）、皮尺（50米）、激光测距仪、钢卷尺、标杆、红油漆、标桩、斧头、手电筒、对讲机、安全桶、安全帽、井钥匙、安全带、照相机、有关地图、交通工具等。
（四）各勘察小组应听取和讨论工程设计负责人对工程规定和详细意见，并应明确该工程任务、范畴、性质等。
（五）制定勘察筹划，勘察人员应依照工程设计详细状况，制定出勘察工作先后顺序。
四、现场勘察重要内容
现场勘察工作重要对新建、改扩建市话中继光缆、顾客光缆网，自局端光缆配线架光缆尾纤至另一局端光缆配线架光缆尾纤或顾客端光终端盒所有关于环节进行勘察，扩建、改建工程要对原有设计文献和竣工文献进行调查核对。
（一）局内状况勘测内容
详细记录机房光缆配线架厂家、型号、尺寸、容量、位置、及光纤占用状况。如果为新建工程，则要考虑后期扩容冗余。如果是扩建、改建工程则要调查贯彻新成端光缆所占用位置，以及割接、改接原有成端光缆与新成端光缆关系，既有光纤使用状况及适配器占用状况，记录与否新增熔纤单元、熔纤单元型号、尺寸及适配器型号等。绘制光缆机房内走线路由图，记录竖井编号，走线架位置、考虑与否需新装走线架、新装走线架尺寸、颜色、安装高度，新装设备颜色，查看机房内线缆出入孔洞占用，地线排位置等。
（二）局站楼内及管道光缆勘察
从局内传播机房至出局，要考虑进线室构造，电缆铁架型式以及上线方式等；出局管道走向，管孔排列方式以及引上管详细位置，依照本设计详细状况，提出需要新建通信管道路由、距离及容量；对于扩建、改建工程则需勘察原有管道光缆路由走向、管孔占用状况及管道距离；新光缆及拆除、割接光缆路由走向及管道距离；需指出本工程需占用管孔或子管数量及位置，并绘制人井展开图，对需新穿放子管，需注明穿放子管管道段长，依照原有管孔线径，核算穿放子管规格型号，是单孔子管、三色子管还是五孔梅花管等。对上述勘察内容，规定现场画出草图，注明测量尺寸。
（三）架空光缆勘察
依照所委托设计任务书内容进行勘察。对于新立杆路要通过现场勘察，按照城建规划部门所给定路由，测量拟定新设杆路以及引上光缆详细位置和引上办法，对于扩建、改建工程要依照原设计及竣工文献资料，复核原有光缆资料精准限度，结合本工程，计算原有杆路负荷状况，如遇过桥及长杆档杆路时要提出详细办法与方案，为编制设计文献提供精确资料。对上述勘察内容，规定现场画出草图，注明测量尺寸。
（四）直埋光缆勘察
选取路由，拟定初步路由，详细绘制记录路由沿途公路、铁路、建筑物等设施，测量长度，特别记录特殊地段，如跨越公路、铁路，如何跨越、如何保护等。记录路由沿途土质状况是何种土质，普通土、沙砾土、软石等，特别注明穿越农田、林地、干河床等长度，注明沿途需做保护地段，记录保护方式及长度，拟定是需做石护坡、石护坎、漫水坝等。记录沿途与其她通信缆线及地下管线交越状况及保护方式。
（五）现场绘制图纸规定及图例
1、现场绘制图纸工具：硬皮夹、A3、A4绘图纸，铅笔、橡皮擦、各种彩色中性笔等。
2、草图要笔迹清晰、原有线路、新建线路标示清晰，特殊地段保护方式及长度标注清晰。
3、草图标清晰建设局点、工程名称、共几张、第几张等，以便后期整顿。
4、绘制图纸有关图例详见《通信线路工程设计图例》。
（六）收集资料
市话光缆工程勘察资料收集，将贯穿于光缆勘察全过程，重要资料应在勘察前和勘察中收集齐全。收集建设单位业务预测，涉及中、长期发展规划；收集本地通信杆路负荷状况（涉及水位、气象、土质等）；收集本地某些关于费用原则（涉及市政方面补偿费、水电费、运土费等）和需要施工时在本地采购材料价格。
五、向建设单位报告内容
经勘察（测量）后，对收集到资料进行归纳整顿，并得出设计方案向工程负责人和建设单位主管部门详细报告，有些问题要通过会议并让建设单位确认。勘察工作结束后，除向建设单位报告外，还应向工程设计负责人作详细报告，并将各方面提出特殊规定及与设计任务书出入较大问题要研究讨论，必要时向主管领导报告。

第二某些
五、附件
附件一 勘察报告格式

中华人民共和国电信股份有限公司**公司
×××××××××××××××××××××××工程勘察报告
勘察人员： ××××
勘察时间：××××年×月×号－×号
联系方式： ×××××× ×××××××××@××××.com
勘察单位：甘肃省通信产业征询设计有限公司
本工程勘察重要涉及如下问题：
