CJLD型尘埃粒子计数器说明指导书.doc

CLJ — D 型
激光尘埃粒子计数器
实施标准Q/320584FBR001-

使
用
说
明
书

吴江市华宇净化设备

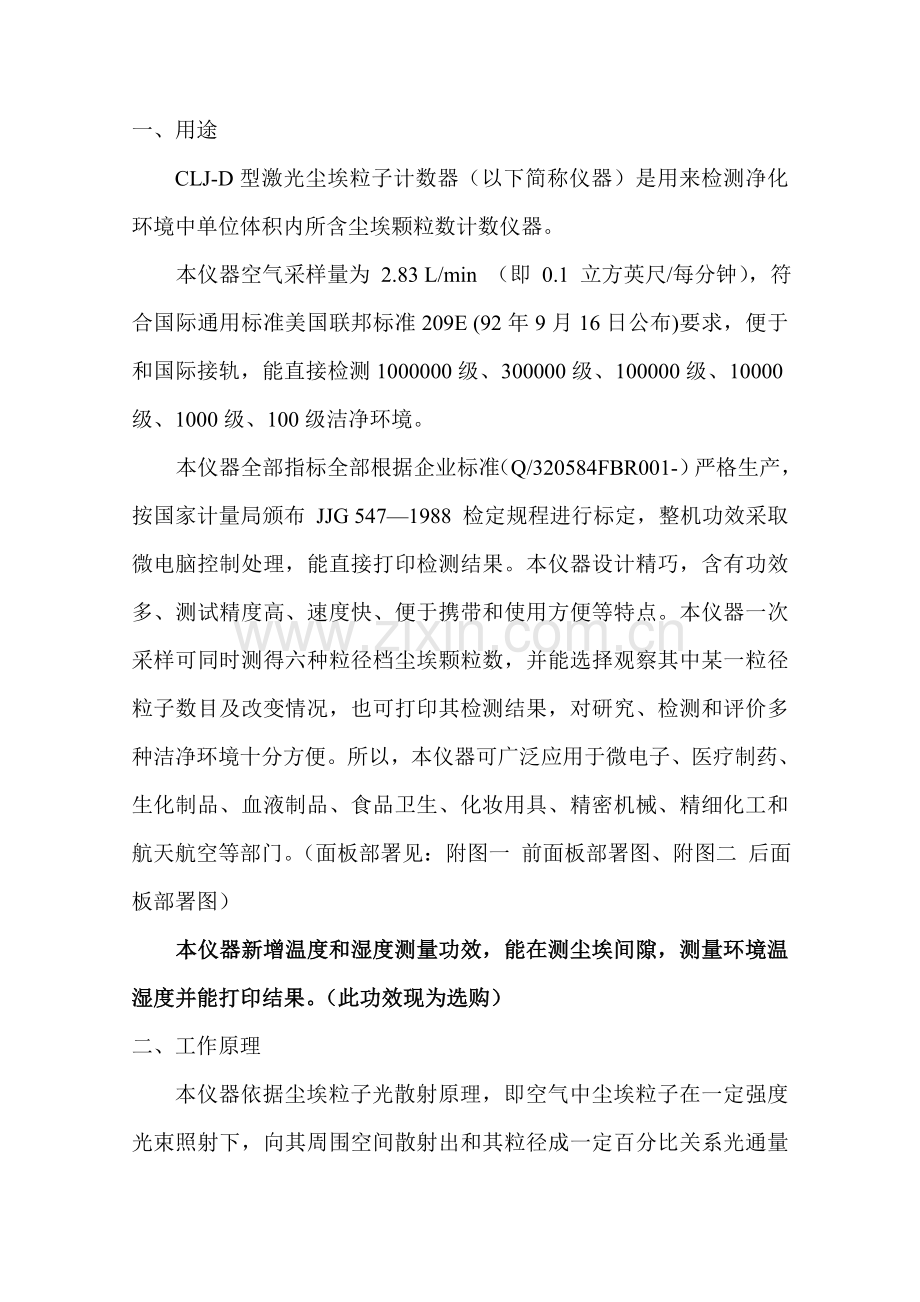

一、用途
CLJ-D型激光尘埃粒子计数器（以下简称仪器）是用来检测净化环境中单位体积内所含尘埃颗粒数计数仪器。
本仪器空气采样量为 2.83 L/min （即 0.1 立方英尺/每分钟），符合国际通用标准美国联邦标准209E (92年9月16日公布)要求，便于和国际接轨，能直接检测1000000级、300000级、100000级、10000级、1000级、100级洁净环境。
本仪器全部指标全部根据企业标准（Q/320584FBR001-）严格生产，按国家计量局颁布 JJG 547—1988 检定规程进行标定，整机功效采取微电脑控制处理，能直接打印检测结果。本仪器设计精巧，含有功效多、测试精度高、速度快、便于携带和使用方便等特点。本仪器一次采样可同时测得六种粒径档尘埃颗粒数，并能选择观察其中某一粒径粒子数目及改变情况，也可打印其检测结果，对研究、检测和评价多种洁净环境十分方便。所以，本仪器可广泛应用于微电子、医疗制药、生化制品、血液制品、食品卫生、化妆用具、精密机械、精细化工和航天航空等部门。（面板部署见：附图一 前面板部署图、附图二 后面板部署图）
本仪器新增温度和湿度测量功效，能在测尘埃间隙，测量环境温湿度并能打印结果。（此功效现为选购）
二、工作原理
本仪器依据尘埃粒子光散射原理，即空气中尘埃粒子在一定强度光束照射下，向其周围空间散射出和其粒径成一定百分比关系光通量原理而设计。
本仪器光学传感器散射腔中心有一个光照度高而且强度均匀光敏感区。空气中尘埃粒子随采样气流穿过光敏感区时，会散射出和其粒径相关散射光，其中一部分散射光被搜集并投射于光电倍增管，光电倍增管把散射光脉冲信号转换成对应电脉冲信号。电路系统将上述电脉冲信号进行放大和处理后，六路甄别电路将代表粒子大小电脉冲信号进行分档，并送入电脑进行计数，将检测结果显示或打印。
三、特点
依据美国FS-209D标准,中国JGJ-90《洁净室施工及验收规范》，制药行业GMP规范等标准要求，和中国多数用户实际使用要求，CLJ-D型选择激光光源，把仪器粒径灵敏度保持在0.3μm水平上，确保0.5μm粒径正确度，满足洁净度100级测量。
该产品主机功效是测量尘埃粒子粒径（0.3-10μm分六档）和含尘颗粒数。
该产品因为传感器及其电路改善和集成化，体积较小，重量轻。
该产品机内软件编进了国家标准《医药工业洁净室（区）悬浮粒子测试方法》（GB/T16292-1996）中相关置信上限（UCL）标准，能自动按95%置信度作出洁净等级判别，同时还能够2.83升/分（0.1立方英尺/分）和每立方米自动转换，方便用户使用。
该产品出厂之前整机性能全部按国家计量颁发JJG547-88尘埃粒子计数器检定规范要求进行，确保机器质量。
四、关键技术参数和性能
1．测量尘埃技术参数及性能：
（1） 许可被测试空气含尘浓度≯10 万颗/2.83L
（2） 空气采样流量：CLJ-D型： 2.83 L/min
（3） 洁净室（区）空气洁净度等级表：(ISO14644-1部分内容)
洁净度等级
尘粒最大许可数/立方米
尘粒最大许可数/2.83升
≥0.5μm
≥5μm
≥0.5μm
≥5μm
100级
3,520
29
10
0
1000级
35,200
293
100
0
10,000级
352,000
2,930
996
8
100,000级
3,520,000
29,300
9,962
83
300,000级
10,560,000
87,900
29,885
249
1000,000级
35,200,000
293,000
99,616
829
（4） 粒径通道：0.3 0.5 1 3 5 10 (μm) 六档
（5） 采样周期：分十档1 min～10 min
（6） 自净时间：＜20 min
（7） 工作环境：温 度：10～35℃
相对湿度：≤75%RH
仪器应在无腐蚀性空气环境中使用。
2、测量温度和湿度范围和精度：
（1） 温度：0～50℃±0.5℃
（2） 湿度：0～100%RH±3%
3、工作时间：8 小时
4、电 源： AC220V±10% 50±2Hz
5、功 耗：70 W
6、外形尺寸：260×340×130 （mm）
7、重 量： 6 Kg

五、整机功效
1．粒径分挡 0.3；0.5；1；3；5；10（μm）六档
2．采样时间 1～10分钟
3．采样点数 2～7点设定
4．每点采样次数 2～9次设定
5．六档粒径尘埃浓度同时检测，依次数字显示或自选粒径显示。
6．显示或打印可将2.83升/分内所含颗粒转换成1m3所含颗粒数。
7．显示或打印目前温度和湿度数值。
六、注意事项
当机器在进入不一样环境温度时，尤其是低温环境进入高温环境时，水汽可能在仪器上结露，必需待机器稳定一段时间，再通电进行测量各项数值。
七．使用方法
1．开机
1.1把仪器水平放置在桌面上
1.2接好电源线，按下电源开关键，键内指示灯亮，同时前面板上数码管开始显示，粒径部分显示“P”，计数部分显示“0”，即显示P| |0仪器已处和等候状态，并预热15分钟。
2．仪器自检（可在预热时间内进行）
（1）按一下面板上“自检”键，对应指示灯亮。同时数码显示由P| |0 变为 P| P| |0 ，然后等候1分钟，由P |P| 0 变为Y| |0表示仪器工作正常。（这时可按一下选显键，对应指示灯亮，再按“+”或“-”键，显示粒径0.3μm、0.5μm、1μm计数值为992208，显示粒径为3μm、5μm、10μm计数值为9168，则可深入证实仪器正常。）
（2）再按一下“自检”键该指示灯熄灭，自检功效被取消，面板显示恢复P| |0状态方可进行以下步骤。
3.实时时钟校正
它能够正确指示某一次测量工作年、月、日、时，并能打印出来，为用户存档提供方便。
（1）当面板上数码管显示为P| |0时即仪器处于等候状态，才可进行实时时钟校正。
（2）按一下时钟键，对应指示灯亮，同时数码显由P| |0变为1| XX。“1”表示年份，可按“+”或“-”键，数码作对应改变输入年份，年份正确后，可再按一下“时钟”键（指示灯亮），数码管显示变为2| XX。“2”表示月份，一样按“+”或“-”键输入正确月份。再按一下时钟（指示灯亮）数码管显示变为 3| XX。“3”表示“日数“，按“+”或“-”键输入正确日数。依次类推4| XX，“4”表示小时数，5| XX，“5”表示分钟数，全部调整好再按一下“时钟”键，该指示灯灭，数码管显示恢复P| |0状态。
（3）在打印测量数据同时需要打印实时时钟数，则“时钟”指示灯必需处于亮状态，如不要打印出实时时钟数，则可取消“时钟”，时钟指示灯灭。
（4）通常情况实时时钟无须常常校正，但在长久不用后再次测量时进行校正，也是必需。
4.测量周期设定
（1）假如测量周期定为1分钟一次，则无须进行这步操作，因为机微电脑自动设定将测量周期设为1分钟，无需人为再设定。
（2）假如测量周期不为1分钟，则必需进行设定，具体步骤以下：
在仪器等候P| |0状态时，在面板上按一下“周期”键，对应指示灯亮，同时数码管显示由P| |0变为F n，F表示进入周期调整状态，n是测量周期由2分到10分，任意设定。设定经过面板上“+”或“-”键增减来达成对应周期。如数码显示为F| |2表示测量周期为2分钟，然后再按测量键，即为2分钟测定一次（注意：修改周期后测量时，应保持周期键灯亮）。
5.设定采样点数及每一点采样次数(设定UCL)
（1）面板上数码管显示应为P| |0状态，如不是该状态，可按“测量”键一至二次使其恢复成P| |0状态，或关闭电源，再开电源也可命使仪器恢复到P| |0状态。
（2）按“UCL”键，P| |0变为A X，A表示点数，可经过“+”或“-”键输入需要测量点数。再按一下“UCL”键A X显示变为L X，L表示每一点采样次数，一样用“+”或“-”键输入需要次数，设定完成。
（3）再按一下“UCL”键，显示恢复成P| |0状态。
6.测量尘埃
经过上述设定后，就可按国家标准《医药工业洁净室（区）悬浮粒子测试方法》（GB/T16292-1996）来进行下述步骤测量。
（1）按一下“周期”键对应指示灯亮测量周期即为设定时间（假如采样周期为1分钟，则“周期”无须按，该指示灯灭。）
（2）按下“测量”键，该指示灯亮，仪器即进入测量状态，再按“UCL”，“时钟”键并对应指示灯亮。
（3）把采样塑料管从后面板接嘴上拔下，接上采样头。
（4）调整流量调整旋钮，使流量浮子上端面和流量计表面刻线相齐，即为每分钟2.83升。
（5）把采样头放在第一采样点位置上测量，每次测试完就自动打印一次测试结果。（实时时钟功效用户只需在第一次及最终一次打印时打印出来，无须每次全部打印以降低微型打印机色带损耗，所以测量过程中可将“时钟”功效关闭，“时钟”指示灯灭。）
（6）当第一采样点采样次数达成设定次数，键“UCL”指示灯会自动熄灭，表示第一采样点结束，可把采样头移至第二采样点，待数据稳定后（在移动采样头时对气流有所干扰），按下“UCL”键该指示灯又亮，测试又开始，依次类推直至各采样点全部测定完成，最终仪器自动打印出0.5μm95%置信度UCL值，单位均为颗/m3，并作出净化等级判定。
7、测量新增各项功效操作步骤：（选购）
（1） 在关机状态下插上所需功效探头；
（2） 在开机P| |O状态下进行以下操作；
（3） 按控制键第1次显示温度（℃），打印时显示为T；
（4） 按控制键第2次显示湿度（%RH），打印时显示为RH；
（5） 按控制键第3次、第4次为预留功效
（6） 如需打印各项数值，按打印即可。
8、多个键说明
“测量”键、“选显”键、“粒/ m3”键
（1）按“测量”键，这时仪器即开始测量，面板上数码管显示，左方显示粒径档，右方显示为大于等于，该粒径档在2.83升（即0.1立方英尺）内颗粒。显示数呈连续跳动改变，跳得快说明空气中颗粒浓度高，跳得慢颗浓度低，一次测量结束自动清零，立即重新第二次测量，每次测量值只能打印统计。
（2）“选显”键，当只需显示某一粒径且只要每一次测量结果，则可按一下“选显”键，该指示灯亮，并按一下“+”或“-”键使显示出现所需粒径档可达成此目标。
（3）“粒/ m3”键，当按一下该键，该指示灯亮则显示值即转化为每立方米空气中颗粒数。
9、测量结束工作
（1）测量结束不要立即关机，把采样头拔出并把塑料管插入后面板接嘴上，使管路密封，同时让仪器继续工作3-5分钟以清除管路系统中尘埃。
（2）当0.5μm显示数靠近0时关掉电源，仪器用清洁塑料袋包装好。

吴江市华宇净化设备

本企业宗旨：质量第一，用户至上
竭诚欢迎各界好友来人来函洽谈！

本企业供给多种GMP认证所需相关产品：
JYQ-Ⅱ型浮游细菌采样器
Dwyer-系列指针式压差表
MarkⅡ-700Pa液面压差表
M288-CTH数显式温、湿度表
QDF系列型风速仪
LM1010数显式照度仪
感应式手消毒器
抗静电无菌洁净工作服
HS5920型数显声级计
SW-CJ系列型净化工作台
JCC系列型洁净采样车
SAT系列型传输窗
另提供多种净化设备及相关产品

合 格 证

产品名称： 激光尘埃粒子计数器
规格型号： CLJ-D型
编 号： 051098
检 验 员： 高新
检验日期： 3月12日

吴江市华宇净化设备

吴江市华宇净化设备

出厂检测汇报
编号C0312-4

仪器名称 尘埃粒子计数器
型号规格 CLJ-D型
仪器编号 051098
送检单位
制造厂家 吴江市华宇净化设备
检定结论 合 格

主 管：高 正
核 验：高 新
检 定：金 晖

检定日期： 年 3月 12 日
有效日期： 年 3月 11 日

检定结果
检定项目 技术要求 检定结果

外 观 良好 合格
采样量 ±5% 1.0%
检测周期 ±0.1s 0.06s
自净时间 ≤20min 8min
重 复 性 ≤20% 3%
准 确 度 ≤40% 10%
离 散 度 ≤30% 19%
绝缘电阻 ≥20 MΩ 120MΩ
绝缘强度 无飞弧击穿 合格
泄漏电流 ≤0.7mA 0.2mA

环境温度：17 ℃ 相对湿度：47 %RH

保修卡

产品名称：激光尘埃粒子计数器
规格型号：CLJ-D型
产品编号：051098

使用说明：

1． 本卡由用户妥善保留，以做保修凭证，遗失恕不补发。
2． 保修期限：
二零一三年 三 月 十二 日起
二零一四年 三 月 十一 日止
3． 因用户使用、保管不妥而损坏；未经生产厂家许可自行拆动；无
保修卡；保修卡上填写产品及编号和送修产品、编号不符或涂改
均不在保修之列，但可实施收费修理。
4． 保修卡上无发证单位盖章者不在保修之列。
5． 在保修期内需重新标定，按要求收取标定费用。

发证单位：

吴江市华宇净化设备

维修统计

日期
维修内容
经手人

吴江市华宇净化设备
装 箱 单
3 月12 日
序号
名 称
规格型号
单位
数 量
1
激光尘埃粒子计数器
CLJ-D型
台
1
2
电源线

根
1
3
说明书

本
1
4
合格证

张
1
5
检定证书

份
1
6
保修卡

张
1
7
维修统计单

张
1
8
采样架

套
1
9
打印纸

卷
6
10

11

吴江市华宇净化设备

出厂检测汇报
编号

仪器名称 尘埃粒子计数器
型号规格 CLJ-D型
仪器编号 051097
送检单位
制造厂家 吴江市华宇净化设备

检定结论

主 管：
核 验：
检 定：

检定日期： 年 月 日
有效日期： 年 月 日

检定结果
检定项目 技术要求 检定结果

外 观 良好
采样量 ±5%
检测周期 ±0.1s
自净时间 ≤20min
重 复 性 ≤20%
准 确 度 ≤40%
离 散 度 ≤30%
绝缘电阻 ≥20 MΩ
绝缘强度 无飞弧击穿
泄漏电流 ≤0.7mA

环境温度： ℃ 相对湿度： %RH
