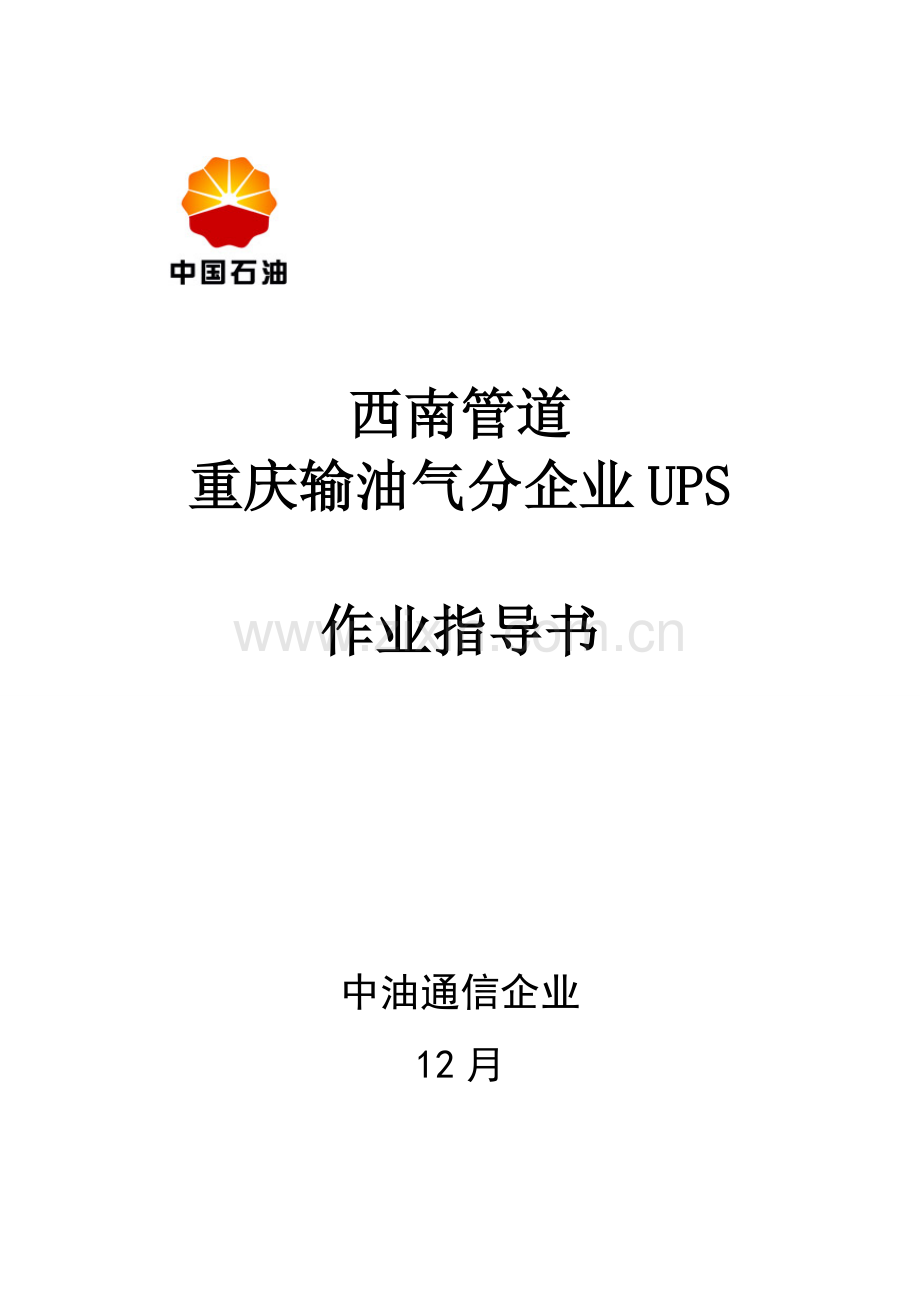

西南管道
重庆输油气分企业UPS

作业指导书

中油通信企业
12月

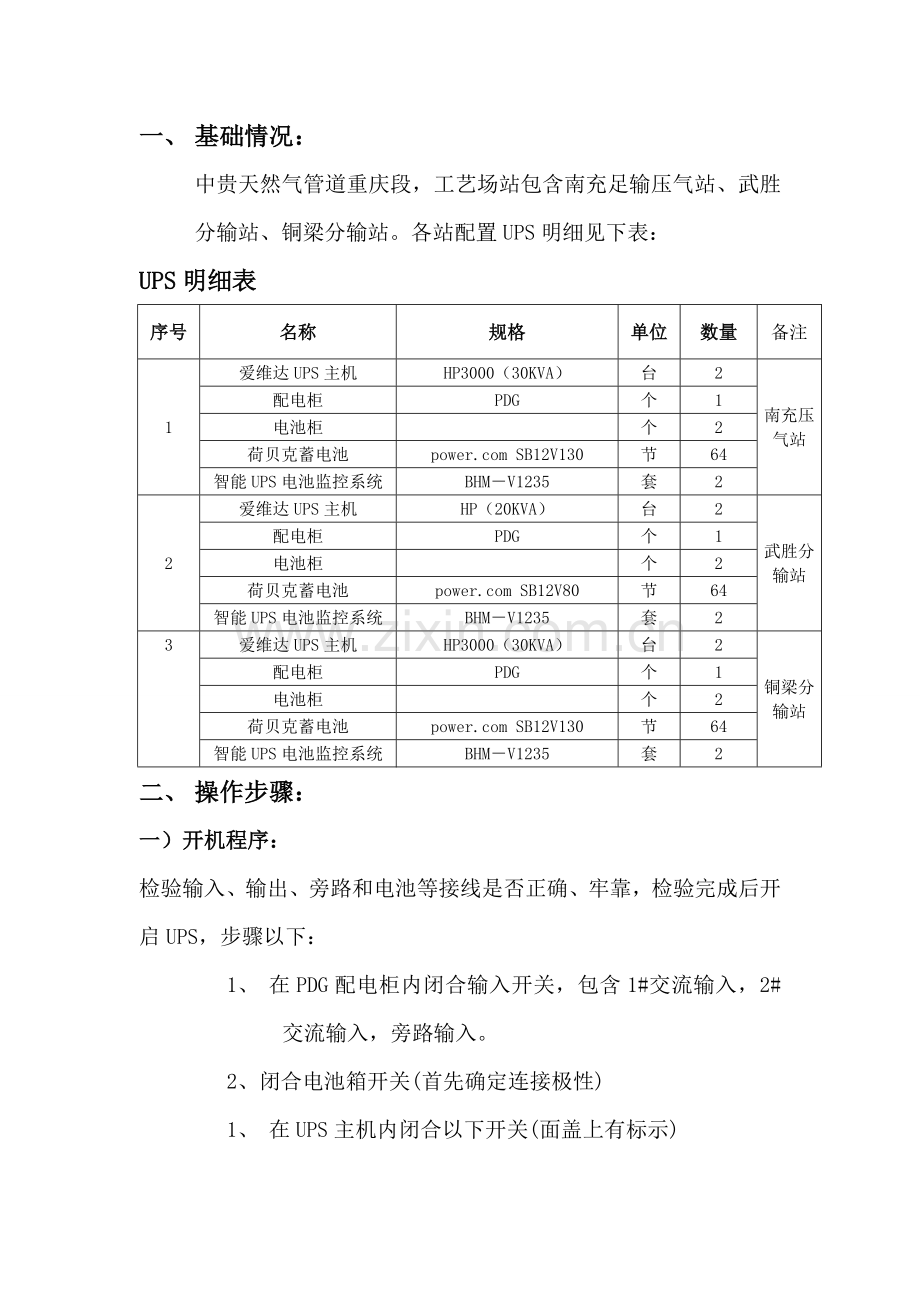

一、 基础情况：
中贵天然气管道重庆段，工艺场站包含南充足输压气站、武胜分输站、铜梁分输站。各站配置UPS明细见下表：
UPS明细表
序号
名称
规格
单位
数量
备注
1
爱维达UPS主机
HP3000（30KVA）
台
2
南充压气站
配电柜
PDG
个
1
电池柜

个
2
荷贝克蓄电池
SB12V130
节
64
智能UPS电池监控系统
BHM－V1235
套
2
2
爱维达UPS主机
HP（20KVA）
台
2
武胜分输站
配电柜
PDG
个
1
电池柜

个
2
荷贝克蓄电池
SB12V80
节
64
智能UPS电池监控系统
BHM－V1235
套
2
3
爱维达UPS主机
HP3000（30KVA）
台
2
铜梁分输站

配电柜
PDG
个
1

电池柜

个
2

荷贝克蓄电池
SB12V130
节
64
智能UPS电池监控系统
BHM－V1235
套
2
二、 操作步骤：
一）开机程序：
检验输入、输出、旁路和电池等接线是否正确、牢靠，检验完成后开启UPS，步骤以下：
1、 在PDG配电柜内闭合输入开关，包含1#交流输入，2#交流输入，旁路输入。
2、闭合电池箱开关(首先确定连接极性)
1、 在UPS主机内闭合以下开关(面盖上有标示)
SWIN：输入开关,SWBY：旁路开关,SWOUT：输出开关。
注意:在正常操作下，电池箱上SWMB开关必需打开，SWMB只有在维修时才闭合。
在以上操作完成后，你会立即听到风扇嗡声，1分钟后，听到蜂鸣器声音，按1两次，选择语言按8返回基础菜单，正常运行‘ NORMAL OPERATION’信息出现。
二） 关机程序：
1、在UPS主机内断开以下开关(面盖上有标示)SWIN：输入开关,SWBY：旁路开关,SWOUT：输出开关。
2、断开电池箱开关。
3、在PDG配电柜内闭合输入开关，包含1#交流输入，2#交流输入，旁路输入。
三）UPS功效介绍：
1、手动电池测试：在显示面板上按3，按2进入电池测试，当测试完成，UPS正确开启（电池连接），绿灯IN LED (输入) 和绿灯OUT LED (输出) 变亮。
正常运行NORMAL OPERATION 在LCD上显示。
在完成开启操作，等候4小时电池充电后，UPS在正常操作后，断开输入开关，听到蜂鸣器声 ( 5=ON设置) ， 控制面板上绿灯LED OUT 和黄灯亮，检验UPS输出正常，在此情形下，市电断电，由电池供电。几分钟后闭合开关返回正常状态，控制面板显示绿灯IN LED和OUT LED，同时自动对电池充电。
2、参数设定
在控制面板上输入密码436215（在主菜单下按 3 进入"COMMANDS" 后按 5进入 " CUSTOMISING" ）, 可修改部分出厂设置电气参数。
能够修改以下值：
l 输出电压标称值
l 旁路路径上电压和频率范围
l 电池参数，电池耗尽前报警
l 输出功率小于设定值时，关闭输出
l 每日定时关机
l RS232 口,
l UPS标识号
设定程序和范围详见信号面板描述。
检验蜂鸣器状态，在显示面板第二行右侧。
“5=OFF” 蜂鸣器严禁,
“5=ON” 蜂鸣器开启, 按5改变状态
三、注意事项
1、请在安装前由经过专业训练人员具体阅读UPS产品说明书, 因为该说明书包含基础使用说明, 请仔细阅读并妥善保留
2、在需要更换保险丝情形时，请更换一样型式和规格保险丝
3、在必需切断UPS输出时, 请断开前面板内全部开关, 或经由UPS控制面板SYSTEM OFF
4、在正常操作下，SWMB 开关必需打开， SWMB 只有在维修时才闭合。
5、电池更换必需由专业人员实施. 更换以后废电池请交由专业废电池处理厂商做合适处理, 因为电池内可能有对环境造成污染物质。
6、确保UPS工作环境良好，避免灰尘量太大, 或空气内有其它粉尘类物质，避免阳光直接照射及靠近热源。
7、当UPS输出断路器跳闸时，不要直接上电，有可能是用电设备短路或UPS本身故障。
8、机器上不能放置其它物品。
9、UPS内部维护只能由合格工程师进行，即使输入和电池开关打开，内部也有电压存在，非专业人员打开UPS边盖可能造成人员伤害和设备损坏
10、电池在第30天使用，进行2到3次充/放电循环每隔6个月，充放电一次
四、简单故障处理
一）LED灯告警处理
1、输入灯IN闪烁或熄灭
1）IN闪烁，说明市电或旁路输入异常，检验市电断路器或旁路断路器是否闭合，闭合后用万用表测量是否有电压。
2）IN熄灭，说明市电和旁路输入均异常，检验市电断路器和旁路断路器是否闭合，闭合后用万用表测量是否有电压
2、输出灯OUT闪烁或熄灭
1）OUT闪烁，说明输出功率超出额定VA值, 或维修旁路断路器是闭锁，检验面板显示输出百分比，假如超出100%，降低负载，另外检验维修旁路断路器是否闭合，假如闭合请断开。
2)OUT熄灭，说明UPS切换到旁路输出或开关SWOUT（输出断路器）是断开，检验SWOUT是否断开假如断开请闭合
3、旁路输出BY闪烁或熄灭
1）BY闪烁：
说明UPS切换到旁路输出而且输出功率超出额定VA值, 或开关SWMB 是闭锁,检验负载是否过载，有过载请降载，假如SWMB是闭合请断开。
2）BY 熄灭：
说明UPS切换到转换器输出, 或当切换到旁路输出而此时开关 SWOUT及SWMB是断开;或当实施系统关机(SYSTEM OFF) 命令时.假如是切换到逆变器输出，说明UPS工作正常，假如是切换到旁路灯还是熄灭请检验旁路断路器是否闭合和有没有电压输入
4、电池输入灯闪烁或熄灭：
BATT闪烁，说明电池低电压, 或电池放电完成, 或 SWB 断开，检验面板显示电池放电剩下容量，假如很低，请关闭用电设备以防断电造成数据丢失，检验电池箱电池输入断路器，假如是断开请闭合
二）面板显示警示信息
1、DISTURBANCES ON BYPASS LINE
当旁路受到异常干扰, 比如电压尖波(voltage peaks)或谐波干扰(harmonic distortions), 然而此时电压和频率是正常. 注意! 此时转换器和旁路是异步, 所以假使是经由开关SWMB强制切换到旁路, 或是经由远程控制可能会有电压相位错误.
2、 BY-PASS MANUAL, SWMB - ON or cable defect
手动旁路开关 SWMB作动, 此时将不可能恢复到正常操作模式. 负载直接经由旁路供电, 所以并未受到UPS保护. “ cable defect" 只适适用于并联机种, 并联UPS之间出现讯号通讯逻辑错误, 所以将整个系统切至旁路模式.
假如SWMB不是人为打上去，请断开，假如故障还在请检验并机线是否接触有良好。
3、BYPASS VOLT. FAIL or SWBY, FSCR OFF
当:
- 旁路输入电压异常.
- 旁路开关 SWBY 断开.
- 旁路SCR 保险丝开路 或因为输出短路造成烧断.
检验SWBY是否断开，如断开请闭合，假如故障还存在请检验旁路保险丝是否开路。
4、MAIN LINE VOLTAGE FAIL or SWIN OFF
输入电压异常所以电池放电中.
当:
- 输入电压或频率超出许可范围.
- 开关SWIN断开
- 整流器因为内部异常而无法辨识电压.
检验主输入开关是否闭合，如断开请闭合。
5、PREALARM, LOW VOLTAGE ON BATTERY
当:
- 电池电压只能再供给负载5分钟.
- 剩下供给时间低于预警时间设定.
请关闭用电设备，预防电池放电结束造成忽然断电，造成数据丢失。6、BATTERY DISCHARGED OR SWB OPEN
UPS进行电池测试中, 请参考章节 3.2 “电池测试”.
检验电池箱电池断路器开关是否闭合，如断开请闭合。
7、LOW VOLT. SUPPLY or OVERLOAD [W]
当:
- 输入电压不足以供给付载 (请参阅”通常特征”).
- 负载超出额定最大功率值(W).
检验面板显示带载量，假如超出100%，请降低负载。
8、OUTPUT OVERLOAD
输出容量超出额定值(VA), 或当负载瞬间遭遇电流间波(Peak)超出许可值. 此时必需降低输出负载(移除无须要设备), 不然UPS将会自动切到旁路模式(延迟时间依据过载情形而定!).
检验面板显示带载量，假如超出100%，请降低负载。
9、BY-PASS FOR VA OUTPUT < AUTO_OFF VALUE
当输出容量(VA)小于自动关机(AUTO-OFF)设定值 (请参阅章节 3.5.6 “使用者自订, “自动关机” VA值). 出厂时默认值为0.
10、INTERNAL FAULT: 数字
不一样数字代表不一样异常情况:
1）indicates that the configuration circuit is defective or absent.
2）转换器异常.
3）转换器输出接点异常或旁路输出接点异常(假如有此配置!).
4）整流器异常.
5）旁路SCR异常.
6）关键内部电源异常, 或控制板短路.
7）控制板电源异常.
8）整流器某一区异常因为该区没有电流消耗或比其它区消耗少30%.
9）电池线路接点异常.
10）转换器和系统之间讯号异常.
11）SCR或旁路电源连接异常.
11、TEMPORARY BYPASS, WAIT
负载临时经由旁路供电, 系统正要恢复为正常操作模式. 比如旁路模式下发生过载情形, 异常原因排除以后系统自动恢复为转换器输出.
12、BY-PASS FOR OUTPUT OVERLOAD (连续显示或闪烁)
闪烁显示
旁路发生过载情形已经存入统计.
过载异常情况必需连续一段时间才会存入纪录 :
150% 10分钟
175% 1分钟
150% 18秒
在容量小于100kVA机种, 负载会经由旁路供电, 假如一直没有卸载, 将会一直供电到输入SWBY开关过载保护作动为止.
容量100kVA以上机种在旁途经载异常情形下, 将不会对负载供电.
当采取合适卸载后能够经由下列步骤移除纪录并回到正常操作模式: 闭锁SWMB, 断开 SWBY; 然后闭锁SWBY并断开 SWMB.
连续显示
负载经由旁路供电而且超出额定值, 此警示还未存入纪录, 过载值会显示在面板上(百分比%VA).
要在存入纪录之前返回正常操作模式, 先卸载并等候数分钟方便散热 (假如负载只剩下50%, 则等候60秒; 假如负载只剩下75%, 则等候8分钟).
13、BYPASS COMMAND ACTIVE; 8=COMMAND OFF
经由按键输入特殊指令, 系统切换到旁路. 指令并不会存入统计当因为电池放电完成后关机情况.
在此情况下, 当输入电源恢复后UPS回到正常操作模式.
按按键8恢复逆变供电。
14、REMOTE BYPASS CONTROL: ACTIVE
经由远程控制讯号使系统切换到旁路. 指令并不会存入统计, 当指令取消时UPS恢复到正常操作模式(假如输入电源正常时!).
15、OVERTEMPERATURE or FAN FAILURE
1) UPS内部
2) 转换器线路中电源模块(power modules)
3) 整流器线路中电源模块
4) 输出变压器
超出许可最高温度(因为操作环境关系抑或风扇故障!)
过温，或风扇故障，检验风扇好坏，假如风扇没问题，且设备能够打维修旁路，可临时打维修旁路，来让设备降温
16、INPUT VOLTAGE SEQUENCE NOT OK
输入电源相位错误. 通常而言可能是配线错误, 能够试试将其中两相电源互调.
17、OUTPUT OFF, CLOSE SWOUT OR SWMB.
UPS无输出电压因为SWOUT和SWMB是断开.
检验SWOUT和SWMB是否有断开，有话请闭合。
18、SYSTEM OFF COMMAND ACTIVE ; 8=DISACTIVE.
当系统关机指令经由按键或远程讯号所下达.
系统会延迟几秒以后再实施关机命令, 方便许可命令取消.
指令会被统计着即使系统关机以后没有输入电源.
当输入电源恢复时, UPS不会回到正常操作模式假如系统关机(SYSTEM OFF)指令未取消. 要取消指令, 闭锁开关SWBY或按下按键 8.
19、SYSTEM OFF COMMAND ACTIVE; 8=COMMAND OFF.
如同[18], 经由REMOTE下达指令
