分布式能源智能调度及综合管理系统软件设计项目新版说明书.doc

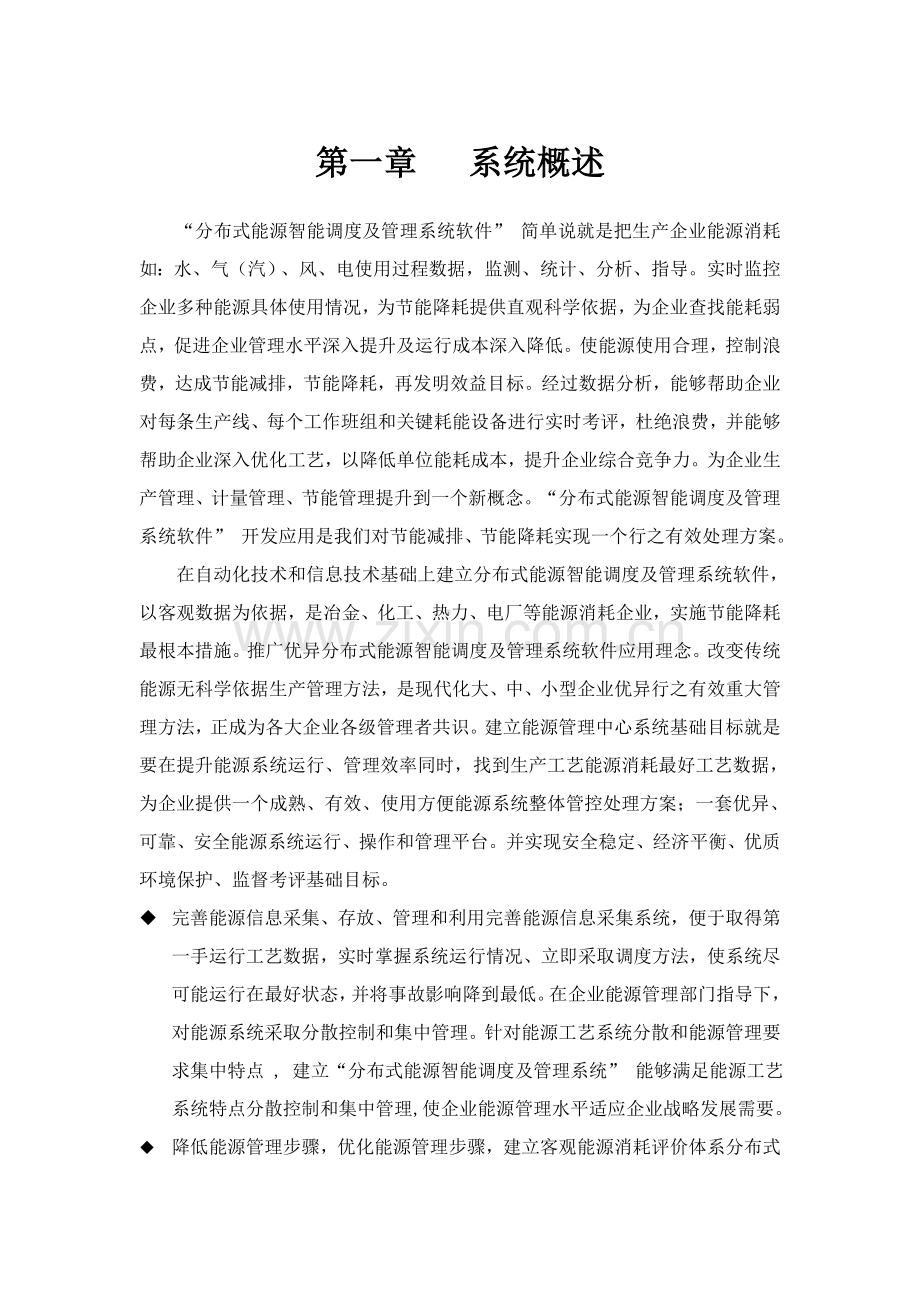

第一章 系统概述
“分布式能源智能调度及管理系统软件” 简单说就是把生产企业能源消耗如：水、气（汽）、风、电使用过程数据，监测、统计、分析、指导。实时监控企业多种能源具体使用情况，为节能降耗提供直观科学依据，为企业查找能耗弱点，促进企业管理水平深入提升及运行成本深入降低。使能源使用合理，控制浪费，达成节能减排，节能降耗，再发明效益目标。经过数据分析，能够帮助企业对每条生产线、每个工作班组和关键耗能设备进行实时考评，杜绝浪费，并能够帮助企业深入优化工艺，以降低单位能耗成本，提升企业综合竞争力。为企业生产管理、计量管理、节能管理提升到一个新概念。“分布式能源智能调度及管理系统软件” 开发应用是我们对节能减排、节能降耗实现一个行之有效处理方案。
在自动化技术和信息技术基础上建立分布式能源智能调度及管理系统软件，以客观数据为依据，是冶金、化工、热力、电厂等能源消耗企业，实施节能降耗最根本措施。推广优异分布式能源智能调度及管理系统软件应用理念。改变传统能源无科学依据生产管理方法，是现代化大、中、小型企业优异行之有效重大管理方法，正成为各大企业各级管理者共识。建立能源管理中心系统基础目标就是要在提升能源系统运行、管理效率同时，找到生产工艺能源消耗最好工艺数据，为企业提供一个成熟、有效、使用方便能源系统整体管控处理方案；一套优异、可靠、安全能源系统运行、操作和管理平台。并实现安全稳定、经济平衡、优质环境保护、监督考评基础目标。
u 完善能源信息采集、存放、管理和利用完善能源信息采集系统，便于取得第一手运行工艺数据，实时掌握系统运行情况、立即采取调度方法，使系统尽可能运行在最好状态，并将事故影响降到最低。在企业能源管理部门指导下，对能源系统采取分散控制和集中管理。针对能源工艺系统分散和能源管理要求集中特点 , 建立“分布式能源智能调度及管理系统” 能够满足能源工艺系统特点分散控制和集中管理 , 使企业能源管理水平适应企业战略发展需要。

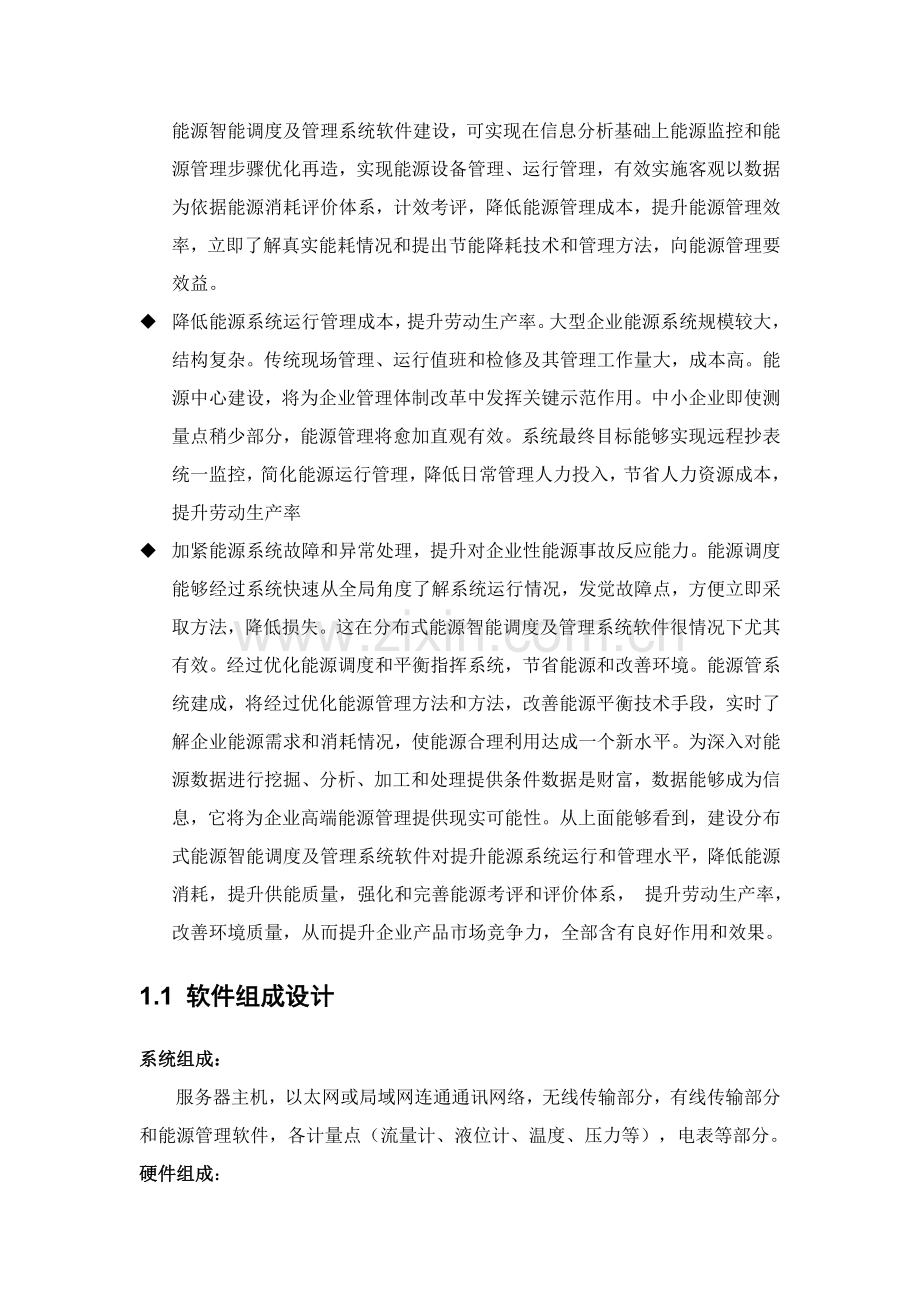

u 降低能源管理步骤，优化能源管理步骤，建立客观能源消耗评价体系分布式能源智能调度及管理系统软件建设，可实现在信息分析基础上能源监控和能源管理步骤优化再造，实现能源设备管理、运行管理，有效实施客观以数据为依据能源消耗评价体系，计效考评，降低能源管理成本，提升能源管理效率，立即了解真实能耗情况和提出节能降耗技术和管理方法，向能源管理要效益。
u 降低能源系统运行管理成本，提升劳动生产率。大型企业能源系统规模较大，结构复杂。传统现场管理、运行值班和检修及其管理工作量大，成本高。能源中心建设，将为企业管理体制改革中发挥关键示范作用。中小企业即使测量点稍少部分，能源管理将愈加直观有效。系统最终目标能够实现远程抄表统一监控，简化能源运行管理，降低日常管理人力投入，节省人力资源成本，提升劳动生产率
u 加紧能源系统故障和异常处理，提升对企业性能源事故反应能力。 能源调度能够经过系统快速从全局角度了解系统运行情况，发觉故障点，方便立即采取方法，降低损失。这在分布式能源智能调度及管理系统软件很情况下尤其有效。经过优化能源调度和平衡指挥系统，节省能源和改善环境。 能源管系统建成，将经过优化能源管理方法和方法，改善能源平衡技术手段，实时了解企业能源需求和消耗情况，使能源合理利用达成一个新水平。为深入对能源数据进行挖掘、分析、加工和处理提供条件 数据是财富，数据能够成为信息，它将为企业高端能源管理提供现实可能性。 从上面能够看到，建设分布式能源智能调度及管理系统软件对提升能源系统运行和管理水平，降低能源消耗，提升供能质量，强化和完善能源考评和评价体系， 提升劳动生产率，改善环境质量，从而提升企业产品市场竞争力，全部含有良好作用和效果。
1.1 软件组成设计
系统组成：
服务器主机，以太网或局域网连通通讯网络，无线传输部分，有线传输部分和能源管理软件，各计量点（流量计、液位计、温度、压力等），电表等部分。
硬件组成：
1、各个采集点终端表（带 485 通讯流量计、电表等）。
2、采集和传输数据集成箱。
3、能够通讯有线网络。
4、上位机主机。
软件组成 ：
1、终端表通讯协议。
2、采集有线网络数据接口程序。
3、采集无线网络抄表软件。
4、适用数据库。
5、分析和显示数据能源管理软件。
界面显示 ：
1、各个点数据累计值和即时问询。
2、经过运算得到能耗值。
3、含有导入导出功效，筛选和存放。
4、含有柔性操作后台，支持后期维护和扩展。
5、最终按用户所需求采控点，生成能源报表。
6、操作界面经过用户端访问，支持网络共享，含有管理员访问和维护功效。分布式能源智能调度及管理系统软件结构示意图
1.2 功效设计说明
1、数据采集系统功效
将全厂能源数据经过有线或无线方法采集进入中心系统，供数据监视、报警、数据分析、数据计算、数据统计等用。
2、监控系统功效
经过能源管理中心显示界面，监控流量、压力、温度、电能等数据。实现 能源生产时尚监视、系统故障报警和分析。作为能源生产指挥控制中心， 将负责日常能源生产调度，确保主作业线正常有序生产，并在突发事件期间实施能源应急调度策略，确保能源供给安全稳定，达成节能增效。
3、分布式能源管理功效
将采集数据进行归纳、分析和整理，结合生产计划数据，进行能源管理工作，包含能源实绩分析管理、能源质量管理、能源 成本费用管理、能源平衡管理、能源估计分析等。形成能源管理报表。

1.4系统组成设计
系统由能源调度中心、通信网络、现场传输设备、现场能源计量仪表四部分组成。
  能源调度中心：由中心服务器（原 PI 服务器）、数据库软件、 GPRS 接收器等组成。
  通信网络：移动GPRS网络。
现场传输设备： GPRS 传输模块，协议采集模块。
1.5 系统功效设计
系统能够显示瞬时流量，累积流量，介质温度压力值，液位、电能等数据，含有年报表，月报表，日报表功效
系统功效
(1)、 主动问询功效：能源调度中心主动问询获取各监测站被监测数据（包含流量、温度、压力、 累积流量、设备电量、 DCS 监视数据 等）。
(2)、报警功效：通信中止等故障出现时，监测中心有报警显示。
(3)、显示功效：显示器数据表格上显示当初各监测点数据。
(4)、数据存放功效：服务器上数据库中存放历史统计。
(5)、远程维护功效：前端设备采集和通信模块含有远程参数设置和维护功效。
(6)、拓展功效：系统可自由增减监测站数量。经过增添设备，系统可增加其它功效。
系统特点
(1)、可靠性高：系统及产品须为工业级设计，含有高可靠性。
(2)、性能稳定：采集和通信设备含有良好自恢复功效，能确保系统稳定运行。
(3)、性价比高：系统功效多，前端设备能够远程维护，系统维护费用低。每台设备每个月需办理工业用移动卡。
(4)、技术优异：数据采集采取国际标准协议，实现分时段数据采集。
3、 全部采集过数据，能再在能源调度中心服务器长久保留下来，可随时调用调看。
1.6有线数据传输部分设计
系统组成：
能源调度中心：由中心服务器（原 PI 服务器）、数据库软件
通信网络：工业以太网，局域网
现场能源计量仪表： DCS 上位机系统和终端数据采集仪表
含有数据接口程序 DCS 上数据经过 PI 接口程序、组态软件传输到 PI 服务器 （能源调度中心服务器）上，再经过表格形式显示出来。原没有接口程序 DCS 控制器，需要新装 PI 接口软件及传输网卡。电气综保装置经过组态软件及 PI 接口程序，利用网络方法传输数据到 PI 服务器上。系统能够显示瞬时流量，累积流量，介质温度压力值，含有年报表，月报表，日报表功效
（1）、主动问询功效：能源调度中心主动问询获取各 DCS 系统及电气综保装置上各监测数据。
（2）、报警功效：通信中止等故障出现时，监测中心有报警显示。
（3）、显示功效：显示器数据表格上显示当初各监测点数据。
（4）、数据存放功效：服务器上数据库中存放历史统计。
（5）、远程维护功效：前端设备采集和通信模块含有远程参数设置和维护功效。
1.7 远程监控系统组成设计
现场每台流量计（电度表）或集中几台流量计（电度表）设定为分站，每个分站所采集到数据全部集中传输到能源调度中心 GPRS 接收器上， 能源调度中心 GPRS 接收器和服务器连接，将数据写入 PI 服务器 数据库，同时在对应表格显示采集数据，可实现实时或分时段（设定频率分钟数为 15 分钟）采集数据功效，无需到现场抄录数据。

第二章 系统界面设计
“分布式能源智能调度及管理系统软件” 数据由 DCS 数据、 PI 数据库和 GPRS 数据采集汇总得到，数据由无线和有线采集取得。该软件包含了采集、显示、分析数据，采取 SQL Server 数据库统计和存放，支持网络共享和用户端访问。该软件包含了采集、显示、分析数据，采取 SQL Server 数据库统计和存放，支持网络共享和用户端访问。界面显示：数据整理到 EXCEL 内，除显示采集得到数据外，还可运算得到设备单耗 。
双击“分布式能源智能调度及管理系统软件.exe”系统弹出选择界面，依据需要选择进入系统和退出系统。退出系统操作返回桌面，进入系统操作打开能源管控系统。图1所表示。

图1
下面以进入系统为例进行说明：进入系统后提醒输入用户名和口令，图2所表示。

图 2
输入用户名和密码后，点击登陆，进入操作界面。对话框上面一行含有了各个操作下拉菜单，快捷键操作按钮等
功效下拉菜单
关闭：关闭目前界面；
退出：退出系统，回到桌面。图3所表示。

图 3
数据维护下拉菜单
代码维护：包含计量单位、报表、报表命令和报表参数维护，可实现单位、名称、类型、生成时间和运算方法编辑。点击右上角 取出全部数据，实现各功效；
标签维护 / 建立 DCS 和标签： DCS 标签编辑；图4所表示。

图4

图 5
1 、报表管理下拉菜单
报表输出：生成能源日报表
具体操作以下：点击报表管理，选择报表输出。图6所表示。

图 6
点击右上角快捷键 取出全部数据。
在左侧报表信息栏中选择生成报表名称，在右侧报表参数信息栏中报表，依据需要选择生成报表日期：一天或任意时间段，点击报表生产按钮。依据提醒点击，生成能源报表。图7所表示。

图 7

图8
比如：需要查询 DCS 数据，操作以下：点击数据管理下拉菜单—选择 DCS 数据查询—选择标签（依据需要勾选时间），点击数据管理下拉菜单—选择 DCS 数据查询—选择标签（依据需要勾选时间）图9所表示。

图 9

图 10
点击查询得到 DCS 数据某时间段数值

图 11
比如，查询 DCS 即时数据，需要进行下列操作，点击数据管理下拉菜单— DCS 数据即时问询—点击取出全部数据 ，左侧显示了 DCS 名称.图12所表示。

图 12
勾选要查询 DCS 名称，点击 ，右侧显示需要查询 DCS 即时数据

图 13
注：远程抄表数据及即时数据查询方法和 DCS 相同。
5 、用户权限下拉菜单
用户权限维护：用于维护系统用户名和密码更改，和对应系统内部维护限
设置。图14所表示。

图14
6 、编辑下拉菜单
插入：编辑添加行时，在首行添加
追加：编辑添加行时，在末行添加
删除：用于去除不需要行
保留：用于保留所做操作，图15所表示。

图 15

7 、操作下拉菜单
查询全部 / 排序 / 过滤：用于对所选数据分析，手动筛选。
导出 / 导入 EXCEL/ 导出大数据文件：对数据保留、接入操作，图16所表示。

图16
