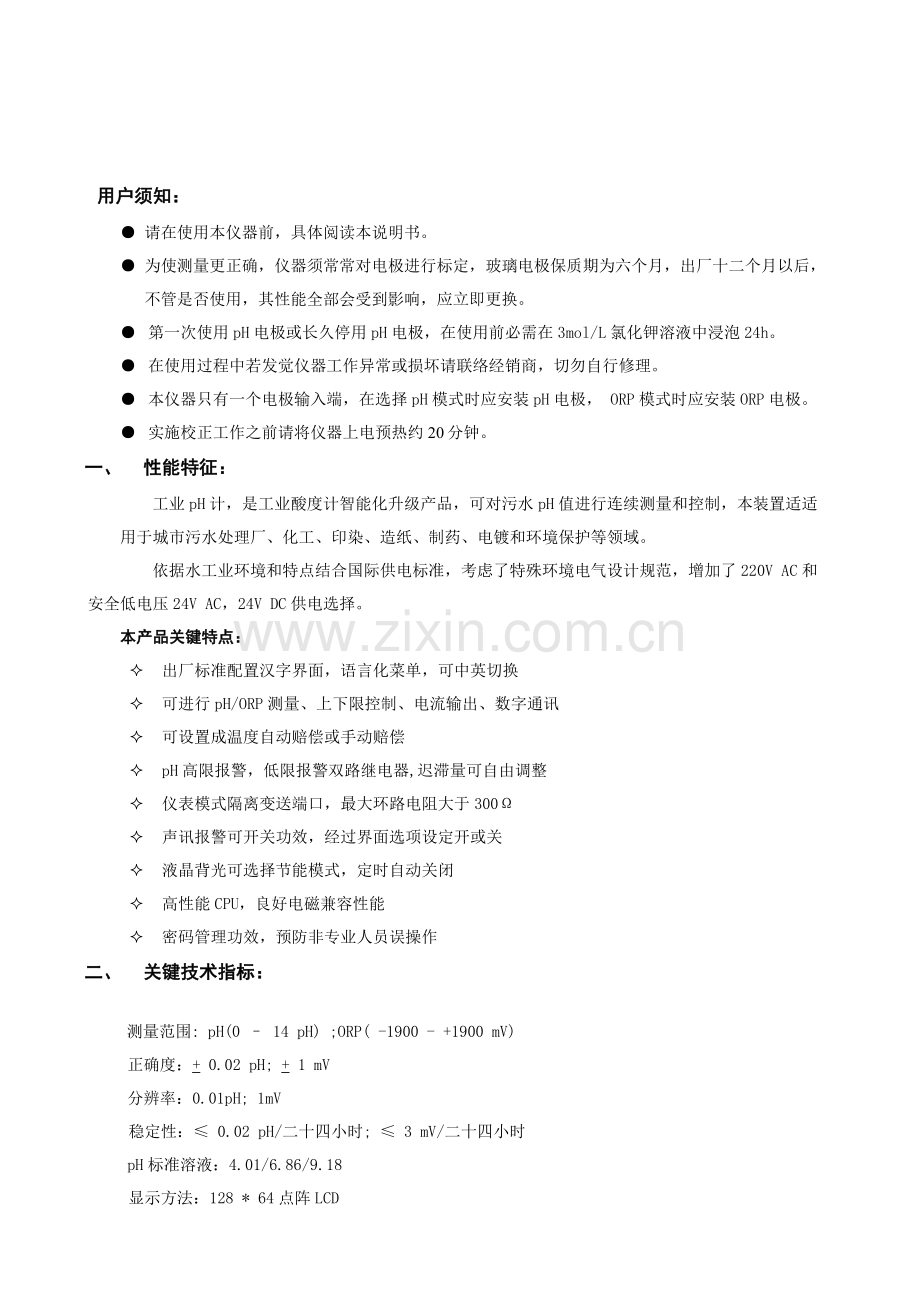

工业pH/ORP测试仪 pH/ORP Testing Instrument使用说明书Instruction Manual用户须知： 请在使用本仪器前，具体阅读本说明书。 为使测量更正确，仪器须常常对电极进行标定，玻璃电极保质期为六个月，出厂十二个月以后，不管是否使用，其性能全部会受到影响，应立即更换。 第一次使用pH电极或长久停用pH电极，在使用前必需在3mol/L氯化钾溶液中浸泡24h。 在使用过程中若发觉仪器工作异常或损坏请联络经销商，切勿自行修理。 本仪器只有一个电极输入端，在选择pH模式时应安装pH电极， ORP模式时应安装ORP电极。 实施校正工作之前请将仪器上电预热约20分钟。一、 性能特征：工业pH计，是工业酸度计智能化升级产品，可对污水pH值进行连续测量和控制，本装置适适用于城市污水处理厂、化工、印染、造纸、制药、电镀和环境保护等领域。依据水工业环境和特点结合国际供电标准，考虑了特殊环境电气设计规范，增加了220V AC和安全低电压24V AC，24V DC供电选择。本产品关键特点： 出厂标准配置汉字界面，语言化菜单，可中英切换 可进行pH/ORP测量、上下限控制、电流输出、数字通讯 可设置成温度自动赔偿或手动赔偿 pH高限报警，低限报警双路继电器,迟滞量可自由调整 仪表模式隔离变送端口，最大环路电阻大于300 声讯报警可开关功效，经过界面选项设定开或关 液晶背光可选择节能模式，定时自动关闭 高性能CPU，良好电磁兼容性能 密码管理功效，预防非专业人员误操作二、 关键技术指标： 测量范围: pH(0 14 pH) ;ORP( -1900 - +1900 mV) 正确度：+ 0.02 pH; + 1 mV分辨率：0.01pH; 1mV 稳定性： 0.02 pH/二十四小时; 3 mV/二十四小时pH标准溶液：4.01/6.86/9.18 显示方法：128 * 64点阵LCD温度赔偿：0100 手动/自动(NTC10K) 信号输出： 4-20mA隔离保护输出 最大环路电阻300报警输出：高低限报警触点各一组（3A/250 V AC），常开触点继电器供电电源：AC 220V10% 50Hz电源消耗：3W环境条件：（1）温度0 60 （2）湿度85%RH外形尺寸：9696110mm（高宽深）开孔尺寸：9292mm（高宽）三固定支架安装将控制器从面板前放入，再装上下两个固定夹，用螺丝批锁紧即可固定。图1 固定支架安装四接线位置图：图2 后端子图五接线说明：u 电极测量端（透明线）拧到INPUT旁边铜柱上1 TEMP1：温补接口2 TEMP2：温补接口3 REF：参比电极（黑色）接口4 NC：未定义5 A：485通讯接口6 B：485通讯接口7 mA+: 420mA输出端+8 mA-: 420mA输出端- 9 LO:低报常开触点110 LO:低报常开触点211 HI:高报常开触点112 HI:高报常开触点213 NC：未定义14 NC：未定义15 N：220V电源接口16 L：220V电源接口六、测量电极安装1、安装方法及注意事项：图3（常见多个安装方法）为确保电极在管路上正确测量出pH值，应避免测量池间出现气泡而造成数据失准，请严格按下图安装：图4（管道安装注意事项）注：（1）电极应安装在主管路旁路中，前端应安装阀门，控制流速，流量应尽可能小，通常只要出水口有稳定水溶液滴出即可。电极应垂直安装而且深入到活动水体中，出水口应比进水口高以确保电极完全浸在溶液中。（2）电极安装前应进行标定。 （3）测量信号属微弱电信号，其采集电缆应独立走线，严禁和动力线、控制线连接在同一组电缆接头或端子板中，以免干扰或击穿测量单元。 （4）测量电缆需加长时，请和厂家联络或供货前约定（通常不超出10m）。2、电极信号线延长及缩短注意事项：电缆线结构解剖图（不带温补）：【1】电极线之外皮(黑色) 【2】电极线网线(R E F)【3】黑色导电橡胶(黑色) 【4】白色保护管(白色)【5】中心线(INPUT)注：现场如出现电极信号线太长需要剪断，剪短后一定要拨掉3号导电橡胶披。否者易造成5号电极测量线和2号电极参比线短路，无法测量！ 需要延长请于供给商联络！七、正确设置：1 屏幕软键盘功效介绍：2软键提醒按键功效 功 能 描 述返回键测量状态下查看相关参数设置；“设置菜单”相关上下层界面之间返回上层界面右位移键循环选择参数数位上位移键选择相关子菜单；改变选定参数位数值大小及参数转换确定键测量状态下进入主菜单；确定选定子菜单；确定选项和参数3 主界面显示：电流变送值温度显示值显示单位主测量显示值注：主界面经过“ ”可切换到浏览界面，无需进入“菜单设置”界面便可浏览设置参数。4 浏览界面显示：参数状态参数项软件盘注：浏览界面经过“ ”能够轮询查看参数状态，经过“ ”能够切换回主界面。5 主菜单界面显示：在主显示界面下，按“ ”键进入用户登陆界面，输入密码后进入“设置菜单”界面，该界面菜单说明以下表：序号菜单名称菜单内容介绍1测量参数1.可进行电极类型PH/ORP转换、温补模式设定；如手动，输入被测溶液温度值2控制参数设置pH超限或ORP超限控制3变送参数设置pH和ORP变送量起始范围迁移4密码更改重新设置登录密码5通讯设置设置通讯波特率和仪表地址6背光设置设定背光常开或延时关闭7报警声讯设定蜂鸣器开启或关闭8出厂参数将仪表参数恢复到出厂前参数状态9电极校正此项菜单只有电极类型选pH时才开放6 测量参数界面：注：经过按“ ”能够选择进入“电极类型”或“温度赔偿”参数设置，按“ ”进入。7 控制参数界面：注：经过“ ”能够选择进入“高报设置”或“低报设置”参数界面，按“ ”进入后再进行报警值设置。8 变送参数界面：注：经过“ ”和“ ”输入参数，按“ ”保留。9 密码更改界面：注：首先输入旧密码，假如输入正确则能够进入输入“新密码”界面，密码更改后按“ ”保留。10 背光设置界面：注：首先选择背光“延时关闭”还是“保持开启”，假如选择“延时关闭”则要输入“延时时间”。11 报警声讯界面：注：选择报警时声音“开启”或“关闭”，选择后按“ ”保留。12 出厂参数默认值：菜单名称设置范围出厂默认值电极类型PH电极/ORP电极/锑电极PH电极温度赔偿自动/手动手动手动温补值0 100 25 高报吸合值 pH: 1.00 14.00 pH pH: 12.00 pHORP：+ 10 + 1999 mV ORP：+ 1900 mV高报断开值(小于吸合值) pH: 0.00 13.99 pHpH: 11.00 pH ORP： 0 + 1998 mVORP：+ 1800 mV低报吸合值 pH: 0.00 13.00 pHpH: 2.00 pHORP：- 1999 - 10 mV ORP：- 1800 mV低报断开值(大于吸合值) pH: 0.01 14.00 pHpH: 3.00 pHORP： - 1998 0 mV ORP：- 1900 mV4mA对应值 pH: 0.00 13.00 pHpH: 0.00 pHORP：- 1999 0 mV ORP：- 1999 mV20mA对应值(大于4mA值) pH: 0.01 14.00 pHpH: 14.00 pHORP： 0 +1999 mV ORP：+1999 mV用户密码0 99991000波特率2400、4800、96004800本机地址2 992背光设置常亮/延时延时延时时间5 99 S60 S报警声讯开启/关闭开启13 pH电极校准界面：注：此部分操作详见“仪器标定”部分。14 继电器报警：继电器大于（或小于）报警吸合值动作，低于（或大于）断开限值释放，继电器动作图以下： 动作点报警吸合值 回差区 报警断开值 测量值 释放点继电器在驱动电感性负载时，请加装中间继电器，以免触点开断时被电感反电势击穿电离，烧损触点。八、维护保养：1. PH部分1) 仪器保养： 仪器输入端（测量电极插口）必需保持干燥清洁，预防灰尘及水汽侵入。 应避免将电极长久浸在蛋白质溶液和酸性氟化物溶液中，避免和有机硅油接触。 电极长久使用后，如发觉斜率略有降低，可将电极下端浸泡在4HF溶液（氢氟酸）中35秒，然后用蒸馏水洗净，再用0.1mol/L盐酸浸泡，使电极复新。 为使测量更正确，须常常对电极进行标定和用蒸馏水清洗。 仪表应安置于干燥环境或控制箱内，避免因水滴溅射或受潮引发仪表漏电或测量误差。2) 仪器标定： 校正工作之前，请检验仪器接线是否正确，上电预热20分钟。 配好4.00pH、6.86pH、9.18pH 三种标准溶液。 将电极用蒸馏水清洗洁净并用滤纸吸干，然后将电极插入标准缓冲液4.01pH中，轻轻搅拌几下，等仪器显示数值稳定。 经过菜单进入电极校准界面，屏幕显示“4.00pH校准”，中部显示电极输出mV电压值,待mV稳定后按“确定键OK”则进行标定，标定完成提醒成功。 反复上述两步骤，分别标定6.86pH、和9.18pH两点。每标完一个标准溶液后，电极一定要用蒸馏水清洗洁净并用滤纸吸干后，才可放到下一个待标标液里面。 上述标定完成自动进入溶液温度标定界面，假如是自动温补，显示电极测量溶液温度值，假如是手动温补，能够经过按键输入溶液温度，按“确定键OK”即保留参数完成标定，假如此时按“退出键ESC”即退出到主界面，前面标定参数全部不予保留。 PH标准缓冲溶液标准值温度0.05mol/kg邻苯二钾酸氢钾0.025mol/kg混合物磷酸盐0.01mol/kg四硼酸钠54.006.959.39104.006.929.33154.006.909.28204.006.889.23254.006.869.18304.016.859.14354.026.849.11404.036.849.07454.046.849.04504.066.839.03554.076.838.99604.096.848.972. ORP部分1) ORP标准液配制方法： 86mV：标准7.00pH缓冲液中加入稍过量醌氢醌。 256 mV：标准4.00pH缓冲液中加入稍过量醌氢醌。 标准液保留时间为3天2) ORP电极检测： ORP电极不似PH电极需要标准液校正，但要用mV标准液来检验ORP电极，最关键目标是看电极是否有效。 用清水将电极清洗洁净并用柔软巾拭干。 将电极浸入准备好mV标准液中，待显示稳定。 看显示值是否靠近mV标准液，假如误差在正负35mV之内，电极能够正常使用，不然就要换电极九、4-20mA电流输出计算公式1. PH电流输出计算公式： 机器出厂时将输出电流定义为：0 pH为4 mA对应值；14 pH为20 mA 对应值 I = ( D - 4 mA对应值 ） ( 16 / (20 mA 对应值 - 4 mA对应值) ) + 4.00 I = ( D - 0 ） ( 16 / 14 ) + 4.00 注：I为输出电流值，4 mAI20 mA D为仪器显示pH值，0.00pHD14.00pH2. ORP电流输出计算公式： 机器出厂时将输出电流定义为：-mV为4 mA对应值；+mV为20 mA 对应值 I = ( D - 4 mA对应值 ） ( 16 / (20 mA 对应值 - 4 mA对应值) ) + 4.00 I = ( D (-) ） ( 16 / (+ (-) ) + 4.00 I = ( D + ） ( 16 / 4000) ) + 4.00 注：I为输出电流值，4 mAI20 mA D为仪器显示ORP值，-mVD+mV十、故障判定及排除：1、控制器无显示？答：电源未接通或保险熔断。检验供电线路及保险丝。2、显示数字但上、下乱跳？答：电极线潮湿或电极陶瓷受污染。检验电极线，清洗陶瓷孔(0.1 m HCL)3标准液pH401及pH686调整不到？答：电极外部受污染，电极线潮湿，电极破损或有裂痕，电极陶瓷堵塞。清洗电极(O1 m HCL)，检验电极线，更换电极，清洗陶瓷孔(01 m HCL)。4、数字反应慢？答：电极薄膜或陶瓷孔受污染。清洗整支电极。5、当实际PH值已改变很大而控制显示值却改变很小？答：电极陶瓷孔堵塞，电极老化，反应慢。清洗电极(01 m HCL)，用再生液。6控制器显示数字不动？答：电极破裂，电极电缆线短路。更换电极，检验电缆线。7、控制器内继电器不动作或加药后溶液PH值不变？答：继电器损坏，控制器设定错误药液不够。联络供给商更换继电器，更改设定值，补充药液。十一、仪器成套性：电计 一台 电极 一支 固定夹 一付 说明书 一册 标准溶液 一套
