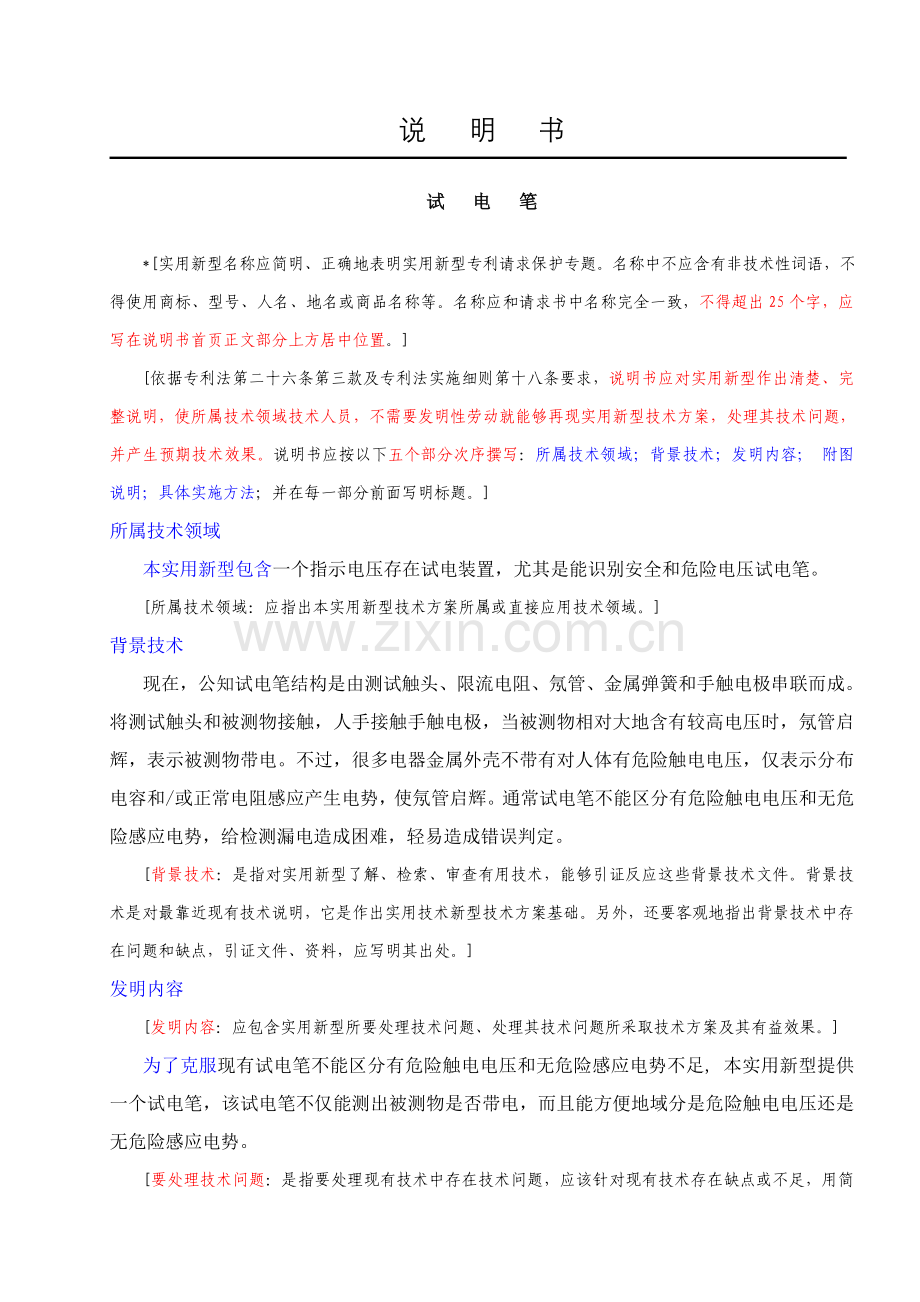

说 明 书

试 电 笔

*[实用新型名称应简明、正确地表明实用新型专利请求保护专题。名称中不应含有非技术性词语，不得使用商标、型号、人名、地名或商品名称等。名称应和请求书中名称完全一致，不得超出25个字，应写在说明书首页正文部分上方居中位置。]
[依据专利法第二十六条第三款及专利法实施细则第十八条要求，说明书应对实用新型作出清楚、完整说明，使所属技术领域技术人员，不需要发明性劳动就能够再现实用新型技术方案，处理其技术问题，并产生预期技术效果。说明书应按以下五个部分次序撰写：所属技术领域；背景技术；发明内容； 附图说明；具体实施方法；并在每一部分前面写明标题。]
所属技术领域
本实用新型包含一个指示电压存在试电装置，尤其是能识别安全和危险电压试电笔。
[所属技术领域：应指出本实用新型技术方案所属或直接应用技术领域。]
背景技术
现在，公知试电笔结构是由测试触头、限流电阻、氖管、金属弹簧和手触电极串联而成。将测试触头和被测物接触，人手接触手触电极，当被测物相对大地含有较高电压时，氖管启辉，表示被测物带电。不过，很多电器金属外壳不带有对人体有危险触电电压，仅表示分布电容和/或正常电阻感应产生电势，使氖管启辉。通常试电笔不能区分有危险触电电压和无危险感应电势，给检测漏电造成困难，轻易造成错误判定。
[背景技术：是指对实用新型了解、检索、审查有用技术，能够引证反应这些背景技术文件。背景技术是对最靠近现有技术说明，它是作出实用技术新型技术方案基础。另外，还要客观地指出背景技术中存在问题和缺点，引证文件、资料，应写明其出处。]
发明内容
[发明内容：应包含实用新型所要处理技术问题、处理其技术问题所采取技术方案及其有益效果。]
为了克服现有试电笔不能区分有危险触电电压和无危险感应电势不足, 本实用新型提供一个试电笔，该试电笔不仅能测出被测物是否带电，而且能方便地域分是危险触电电压还是无危险感应电势。
[要处理技术问题：是指要处理现有技术中存在技术问题，应该针对现有技术存在缺点或不足，用简明、正确语言写明实用新型所要处理技术问题，也能够深入说明其技术效果，不过不得采取广告式宣传用语。]

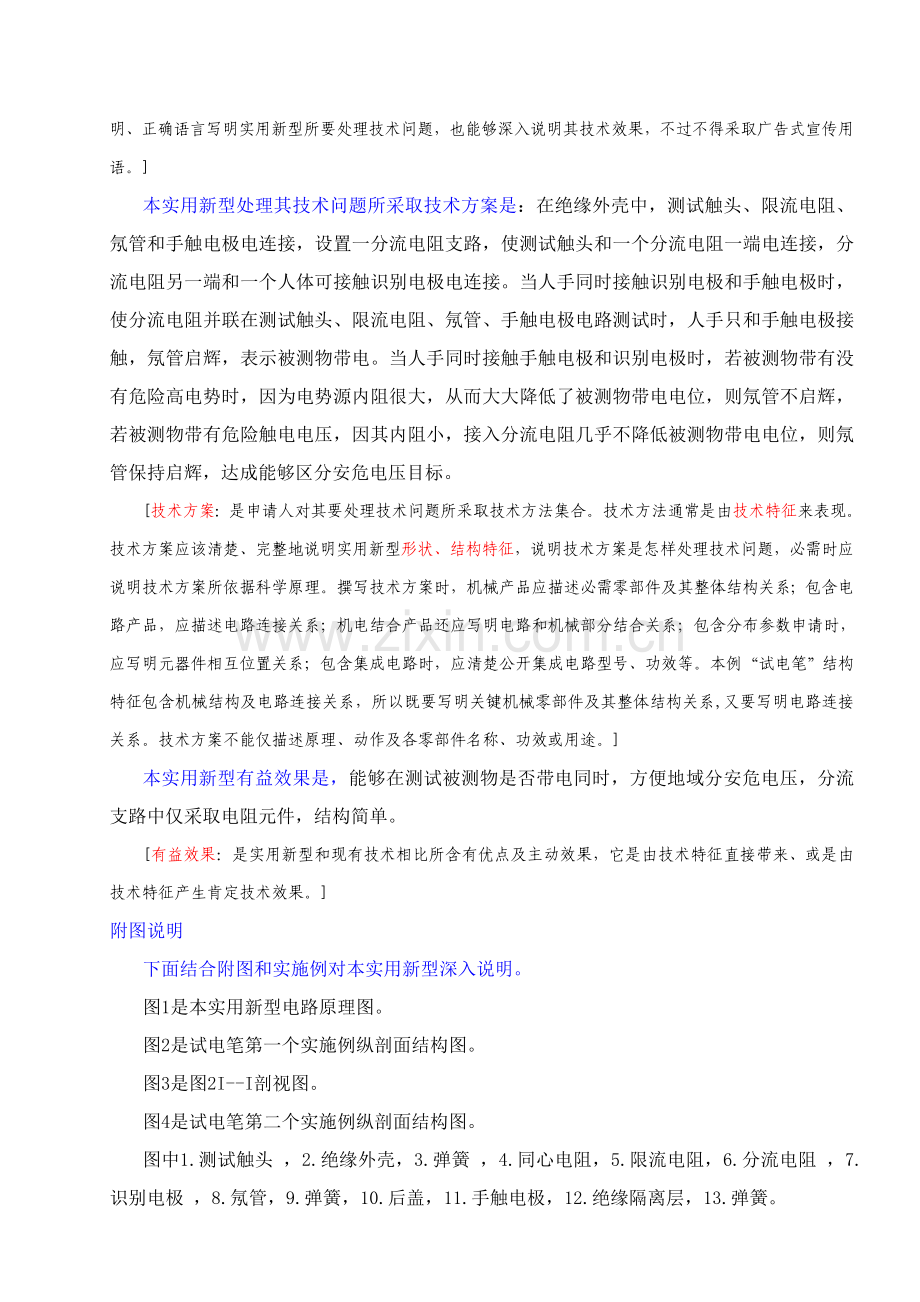

本实用新型处理其技术问题所采取技术方案是：在绝缘外壳中，测试触头、限流电阻、氖管和手触电极电连接，设置一分流电阻支路，使测试触头和一个分流电阻一端电连接，分流电阻另一端和一个人体可接触识别电极电连接。当人手同时接触识别电极和手触电极时，使分流电阻并联在测试触头、限流电阻、氖管、手触电极电路测试时，人手只和手触电极接触，氖管启辉，表示被测物带电。当人手同时接触手触电极和识别电极时，若被测物带有没有危险高电势时，因为电势源内阻很大，从而大大降低了被测物带电电位，则氖管不启辉，若被测物带有危险触电电压，因其内阻小，接入分流电阻几乎不降低被测物带电电位，则氖管保持启辉，达成能够区分安危电压目标。
[技术方案：是申请人对其要处理技术问题所采取技术方法集合。技术方法通常是由技术特征来表现。技术方案应该清楚、完整地说明实用新型形状、结构特征，说明技术方案是怎样处理技术问题，必需时应说明技术方案所依据科学原理。撰写技术方案时，机械产品应描述必需零部件及其整体结构关系；包含电路产品，应描述电路连接关系；机电结合产品还应写明电路和机械部分结合关系；包含分布参数申请时，应写明元器件相互位置关系；包含集成电路时，应清楚公开集成电路型号、功效等。本例“试电笔”结构特征包含机械结构及电路连接关系，所以既要写明关键机械零部件及其整体结构关系,又要写明电路连接关系。技术方案不能仅描述原理、动作及各零部件名称、功效或用途。]
本实用新型有益效果是，能够在测试被测物是否带电同时，方便地域分安危电压，分流支路中仅采取电阻元件，结构简单。
[有益效果：是实用新型和现有技术相比所含有优点及主动效果，它是由技术特征直接带来、或是由技术特征产生肯定技术效果。]
附图说明
下面结合附图和实施例对本实用新型深入说明。
图1是本实用新型电路原理图。
图2是试电笔第一个实施例纵剖面结构图。
图3是图2I--I剖视图。
图4是试电笔第二个实施例纵剖面结构图。
图中1.测试触头 ，2.绝缘外壳，3.弹簧 ，4.同心电阻，5.限流电阻，6.分流电阻 ，7.识别电极 ，8.氖管，9.弹簧，10.后盖，11.手触电极，12.绝缘隔离层，13.弹簧。
[附图说明：应写明各附图图名和图号，对各幅附图作简略说明，必需时可将附图中标号所表示零部件名称列出。]
具体实施方法
在图1中，测试触头（1）、限流电阻（5）、氖管（8）和手触电极（11）串联，测试触头（1）和分流电阻（6）一端相连，分流电阻（6）另一端和识别电极（7）相连。通常限流电阻阻值为几兆欧，为确保人身安全，分流电阻阻值大于限流电阻阻值，最好取限流电阻阻值1－2倍。
在图2所表示实施例中，测试触头（1）在绝缘外壳（2）一端伸入其中空腔，和弹簧（3）接触，弹簧（3）另一端和同心电阻（4）相接触，同心电阻（4）是纵剖面为E形，其中间圆柱部分限流电阻（5）高于作为分流电阻（6）圆管部分，使氖管（8）一端和限流电阻（5）接触时不碰到分流电阻（6），弹簧（9）一端和氖管（8）相接触，另一端和后盖（10）上手触电极（11）相接触，弹簧压力确保各元件间可靠电连接。图3所表示环状弹性金属片状识别电极（7）其边缘向中心伸出接触爪卡住圆管状分流电阻（6）外表面，其外边缘伸出并附于绝缘外壳外表面。
在图4所表示另一个实施例中，测试探头（1）在绝缘外壳（2）一端伸入其中空腔，同时和平行设置限流电阻（5）和分流电阻（6）一端相接触，限流电阻另一端经过氖管（8）、弹簧（9）和手触电极（11）电接触，分流电阻经过弹簧（13）和识别电极电接触，两电极之间设置一绝缘隔离层（12）。
[具体实施方法：是实用新型优选具体实施例。具体实施方法应该对照附图对实用新型形状、结构进行说明，实施方法应和技术方案相一致，而且应该对权利要求技术特征给具体说明，以支持权利要求。附图中标号应写在对应零部件名称以后，使所属技术领域技术人员能够了解和实现，必需时说明其动作过程或操作步骤。假如有多个实施例，每个实施例全部必需和本实用新型所要处理技术问题及其有益效果相一致。]

说 明 书 附 图

[说明书附图：应根据专利法实施细则第十九条要求绘制。每一幅图应该用阿拉伯数字次序编图号。附图中标识应该和说明书中所述标识一致。有多幅附图时，各幅图中同一零部件应使用相同附图标识。附图中不应该含有汉字注释，应使用制图工具根据制图规范绘制，图形线条为黑色，图上不得着色。]

权 利 要 求 书

1．一个试电笔，在绝缘外壳中，测试触头、限流电阻、氖管和手触电极次序电连接，其特征是：测试触头和一个分流电阻一端电连接，分流电阻另一端和一个人体可接触识别电极电连接。
[一项实用新型应该只有一个独立权利要求。独立权利要求应从整体上反应实用新型技术方案，记载处理技术问题必需技术特征。独立权利要求应包含前序部分和特征部分。前序部分，写明要求保护实用新型技术方案专题名称及和其最靠近现有技术共有必需技术特征。特征部分使用“其特征是”用语，写明实用新型区分于最靠近现有技术技术特征，即实用新型为处理技术问题所不可缺乏技术特征。]
2．依据权利要求1所述试电笔，其特征是：分流电阻和限流电阻是一个一体同心电阻，同心电阻中间圆柱部分为限流电阻，其外部圆管部分为分流电阻，圆柱部分高于圆管部分；识别电极为环状弹性金属片，其边缘向中心伸出接触爪卡住圆管状分流电阻外表面，其外边缘伸出并附于绝缘外壳外表面。
3．依据权利要求1所述试电笔，其特征是分流电阻和限流电阻平行设置，其间为绝缘隔离层。
[隶属权利要求（此例中权利要求2、3为隶属权利要求）应该用附加技术特征，对所引用权利要求作深入限定。隶属权利要求包含引用部分和限定部分。引用部分应写明所引用权利要求编号及专题名称，该专题名称应和独立权利要求专题名称一致（此例中专题名称为“试电笔”）， 限定部分写明实用新型附加技术特征。隶属权利要求应按要求格式撰写,即“依据权利要求(引用权利要求编号)所述(专题名称),其特征是……。”]
[依据专利法第二十六条第四款和专利法实施细则第二十条至第二十三条要求，权利要求书应该以说明书为依据，说明要求保护范围。权利要求书应使用和说明书一致或相同语句，从正面简练、明了地写明要求保护实用新型形状、结构特征，如：机械产品应描述关键零部件及其整体结构关系；包含电路产品，应描述电路连接关系；机电结合产品还应写明电路和机械部分结合关系；包含分布参数申请，应写明元器件相互位置关系；包含集成电路，应清楚公开集成电路型号、功效等。权利要求应尽可能避免使用功效或用途来限定实用新型；不得写入方法、用途及不属于实用新型专利保护内容；应使用确定技术用语，不得使用技术概念模糊语句，如“等”、“大约”、“左右”……；不应使用“如说明书……所述”或“图……所表示”等用语；首页正文前不加标题。每一项权利要求应由一句话组成，只许可在该项权利要求结尾使用句号。权利要求中技术特征能够引用附图中对应标识，其标识应置于括号内。]

说 明 书 摘 要

一个能够识别安全和危险电压试电笔。它是在绝缘外壳中，测试触头、限流电阻、氖管、手触电极次序电连接，并加有一分流电阻支路，使分流电阻一端和测试触头电连接，另一端和识别电极电连接。人体仅和手触电极接触测试被测物是否带电，人体同时和手触电极、识别电极接触测试被测物是否带有危险电压。
[依据专利法实施细则第二十四条要求，说明书摘要应写明实用新型名称、技术方案关键点和关键用途，尤其是写明实用新型关键形状、结构特征（机械结构和/或电连接关系）。摘要全文不超出300字，不得使用商业性宣传用语，并提交一幅从说明书附图中选出附图作摘要附图。]

*注释：示例中中括号（“[ ]”）里内容仅为撰写说明，不属于申请文件内容。申请文件应使用专利局要求规格为297mm×210mm（A4）表格用纸，文字应打字或印刷，字高应在3.5mm至4.5mm之间，
