禄来说明指导书专业资料.doc

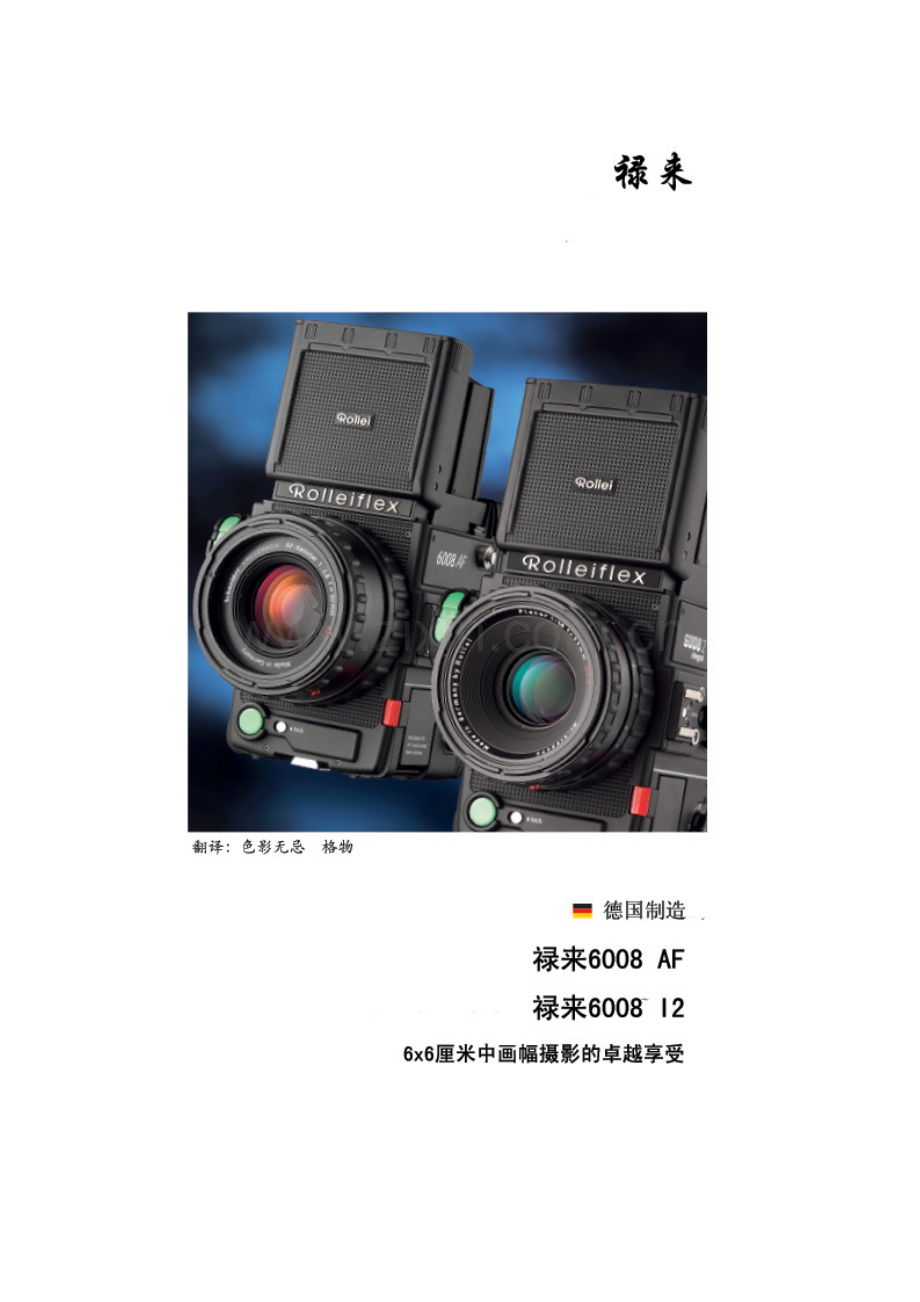

第一页
禄来6008AF
禄来6008 I2
6x6中画幅照相卓越享有

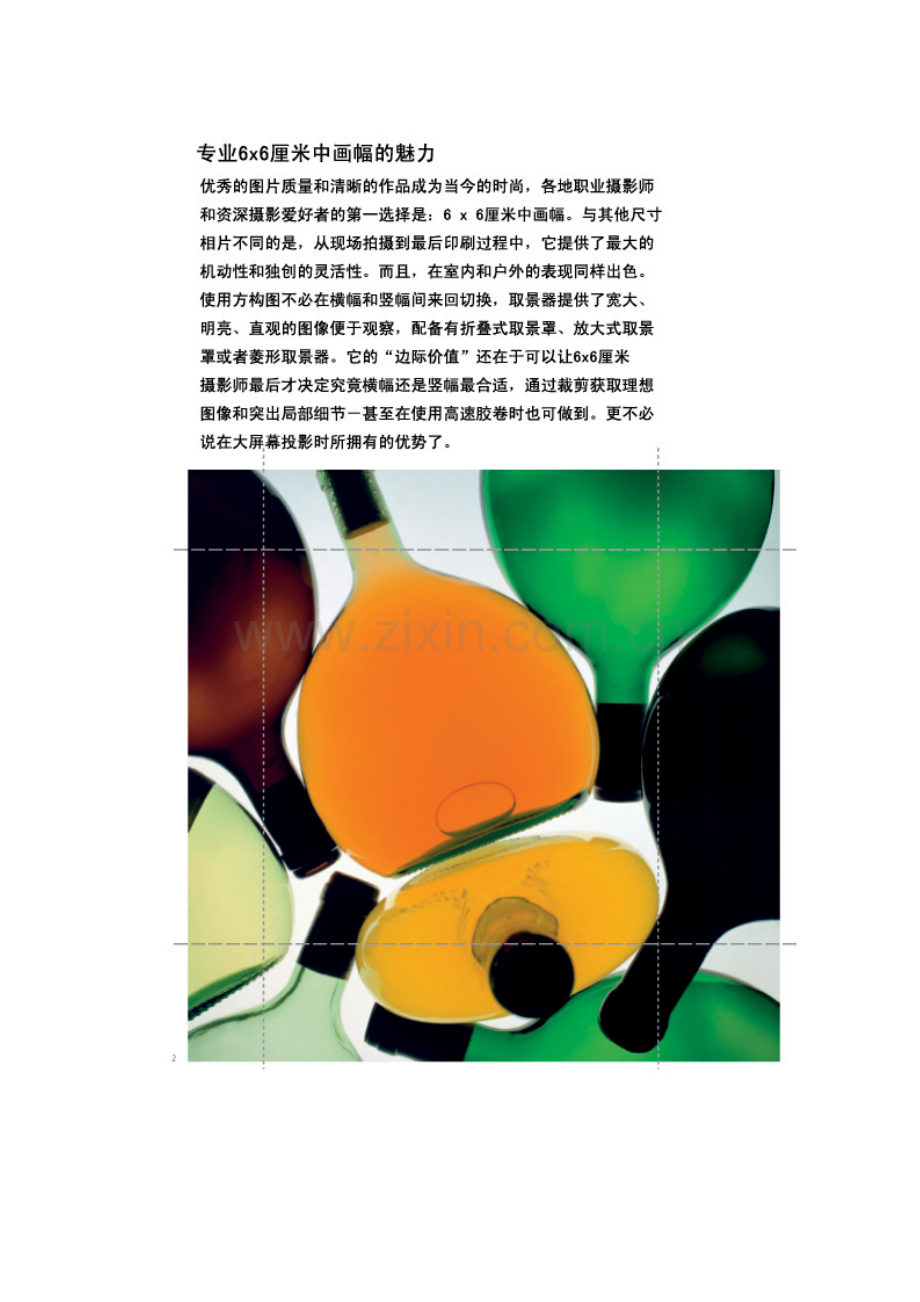

第二页
专业6x6厘米中画幅魅力

先进图片质量和清晰作品成为当今潮流，各地职业照相师和资深照相兴趣者第一选取是：6 x 6厘米中画幅。与其她尺寸相片不同是，从现场拍摄到最后印刷过程中，它提供了最大机动性和独创灵活性。并且，在室内和户外体现同样出众。使用方构图不必在横幅和竖幅间来回切换，取景器提供了宽敞、明亮、直观图像便于观测，配备有折叠式取景罩、放大式取景罩或者菱形取景器。它“边际价值”还在于可以让6 x 6厘米照相师最后才决定究竟横幅还是竖幅最适当，通过裁剪获取抱负图像和突出局部细节－甚至在使用高速胶卷时也可做到。更不必说在大屏幕投影时所拥有优势了。

第三页
先进创意自由空间

6x6 －更加灵活画幅
一方面，具备更大图像面积。比较一下6 x 6厘米和135画幅，你立即就能发现6 x 6画幅面积是135画幅4倍，这就提供了更大灵活性。

另一方面，方构图用途极多。可以全幅使用，例如在放映幻灯时。由于提供了裁剪为横幅或者竖幅也许，在后期编辑时也显得十分抱负。

换句话说，6 x 6不会束缚你。甚至握持相机姿势也是一致。你既不用由于变化拍摄姿势而转移注意力，也不必被迫摆出不自然姿势。你将要全神贯注只有一件事：你拍摄对象。

使用6 x 6相机，你固然不必将眼睛紧贴取景器－以防你会忽视了画面中某些重要细节。通过宽敞、明亮对焦屏，你可以用双眼观测拍摄对象。你会感觉到自己好像是景物一某些，激发起想象力。甚至在你按下快门键之前，就已经看到了“最后成像”。那将会促使你制定更好筹划、改进操作方式和发挥更大创造力。

固然，你也将会看到6 x 6大幅图像最后成像成果。细节辨别率极高－在后来扫描和放大中你将会注意到。这些特点使相片－涉及上述提到高速胶卷拍摄相片－放到很大都是可行。

最后阐明一下6 x 6幻灯放映惊人效果。基于屏幕图像总是“全幅”事实，放映幻灯片时能更加吸引观众注意力。

禄来－中画幅照相七十年经验
与其她公司不同，禄来专注于中画幅相机研制。几十年来，传奇禄来双镜头反光相机成为世界各地职业照相师惯用工具。但是资深照相兴趣者恰恰对双镜头反光相机功能和可靠性更感兴趣。在当代中画幅照相中，禄来再次把握潮流，推出了禄来6000系列反光相机。
技术越先进，精心设计功能和舒服操控性能就越能满足职业照相师需求。不论是在室内还是户外，不论是老式胶卷照相还是数码照相－禄来6008系统都足以胜任。
它是一套糅合了禄来公司丰富经验以及先进精密机械和光学技术相机系统。

第二页拍摄：Rolf Nachbar
第三页拍摄：Fotocentrum Zimmermann

第四页
禄来6008AF
中画幅迷人世界

不论在室内还是户外，在享有技术领先6 x 6中画幅系统先进性能同步，照相师需要运用实用技能，集中精力构思图像以便获得高质量精彩作品。禄来6008AF拥有者就能做到此。这是世界上第一款自动对焦单镜头反光6 x 6中画幅相机，如果需要话，它可以实现对焦、曝光设立、胶卷过片和启动闪光全自动操作。由于其简朴易用，照相师可以高效工作和享有无限创意空间，自由自在地全神贯注于实现她或她个人构思。
不用说，所有设立也可以手动，以便照相师适应特殊环境和获得特别效果。

作为禄来顶级中画幅型号，禄来6008AF完全兼容此前生产6000系统。
这意味着这套自动对焦相机系统可以使用所有既有镜头（涉及附件）－甚至1976年开始生产SLX镜头，同步对焦显示屏可以显示。

自动对焦模块位置

第五页
禄来6008AF
令人信服技术和功能
禄来6008AF所具备艺术级工艺和实用功能，予以照相师舒服感受，她或她可以用最便利方式和100％可靠性去应付最困难环境。
几十年来，禄来6000系统全系列镜头和附件始终如一地保证满足职业照相师配备需求，因而也为将来投入提供了可靠保障。
专为禄来6008AF相机自动对焦模式设计三支新自动对焦镜头已经面世，通过自动对焦获得高度便利和独具特色性能得到了完美结合。
Schneider-Kreuznach
80 mm AF Xenotar f/2.8 HFT
Schneider-Kreuznach
180 mm AF Tele-Xenar f/2.8 HFT
Schneider-Kreuznach
60-140 mm AF Variogon f/4.6 HFT

配合专为施奈德镜头设计l.4x增距镜，就可以达到112毫米、252毫米和84-196毫米焦距，在每一种组合中，近来对焦距离保持不变，只是本来最大光圈减少了一挡。

其他自动对焦镜头正在研制中。

此外，超过20款6000系列PQ和PQS蔡司和施奈德镜头也可以用在禄来6008AF相机中。

第六页
可操控锐利图像，多功能迅速精密自动对焦系统

融合到禄来6008AF迅速自动对焦系统成为6 x 6 中画幅新原则。由于其极高对焦精度，整幅相片都能自动获得最大图像锐利度，不论是新闻图片、人物肖像或者时装照相，也不论是风景或者stililifes。如果必要，依托机身上自动对焦选取按钮，所有自动对焦模式可以转换成手动对焦。真正专业自动对焦可以满足规定严格照相师需要。

带有三个H型传感器微电脑控制自动对焦系统
被摄物被三个排列成H型传感器测量。对焦所需所有图象数据瞬间由微电脑评估分析。这些数据通过电子元件立即传送到相机和镜头。每一支禄来自动对焦镜头都各有高速、精密非金属直流马达。禄来6008AF取景器液晶显示屏上一种合焦标志点亮，表达对焦过程完毕。

实用自动对焦模式
禄来6008AF不同自动对焦模式为照相师合理调节操作，适应有关拍摄环境提供了便利。

“sing”（对焦优先）
此模式中，如果相机没有对的对焦、合焦批示灯没在取景器上点亮，无法按下快门。
半按快门完毕对焦，可以随时重新构图，不必再次进行对焦（自动对焦锁定）。

“cont” （快门优先）
拍摄运动物体时抱负自动对焦模式，对被摄物进行持续计算对焦。在此自动对焦模式中，相机快门键随时可以触发。这样，照相师可以在需要时完全地控制快门。

“man”（手动对焦）
在照相师需要手动对焦特殊状况下，自动对焦（自动对焦系统）可以关闭。

第七页
禄来6008AF 禄来6008 I2
在独具特色操作过程中激发更大创造力

禄来6008AF和6008 I2晶体管（TTL）曝光系统是专为有迫切需求职业照相师和有追求照相兴趣者设计，除了与操作有关功能，她们别无她求。

中央重点区域曝光
五个测光区域实测权重，甚至在逆光状态下，也能保证对的测光。画面下部三分之二处_这里常是重要被摄物所处位置－被赋予比外围和上部三分之一处更大权重。这些多区域测光可靠技术已成为合用于大多数被摄物体原则测光模式。同步它是但愿通过自动曝光提高速度最适当技术。

点测光
这时，在正常对焦距离中，容许角度是3°，相称于约1％覆盖范畴。它可以对重要被摄物局部进行精准测光，在极端复杂光线条件下，例如，强烈逆光、过亮或过暗背景等，它是很有协助技术。测光区域相称于屏幕测距仪上裂像圈，界限很明显。对于不在中心区域物体，只要按下AE锁，重新构图和按快门即可。

多点测光
在中央重点区域曝光模式中，测光区域是固定，在点测光模式中，只能测定一种点，多点测光模式容许不久测定被摄物不同部位。它是合理易用。这种曝光模式，可以较好地结合被摄物一到五个被选取部位测光数据。这些数据被相机微电脑计算平均得到对的曝光值，并将成果显示在取景器上。使用这种办法，很容易在胶卷容许曝光范畴曝光，或者获得想要特殊效果。最后，计算平均后多点测光数据还可以通过按下AE锁定键储存起来。

测光元件被装置在反光镜透后

瞬间完美操作
重新研制位于取景器照明电路控制芯片，全天候提供照相师需要关于曝光和相机数据所有信息。当使用4560后背拍摄645画幅相片时，竖幅/横幅和张数也能显示。如果需要，这些显示可以关闭。

第八页
禄来6008AF 禄来6008 I2
内置智能TTL闪光技术

禄来6008AF和6008 I2相机新TTL闪光控制系统具备各种实用功能和改良了舒服操作性能，为拍摄完美闪光灯曝光相片创造了最佳条件。配合美兹（Metz）系列闪光灯和新SCA 3562闪光灯适配器，相机内置TTL传感器测定到达胶卷闪光量－无视差和角度精准。可使用闪光同步快门速度最高达1/500或者1/1000秒。当天光下工作或需要提亮暗部、大幅变化光比时，具备很大优势。
禄来相机独具魅力一种特点，是灵活地组合专用SCA闪光灯适配器和相机自动闪光系统获得闪光曝光，保证甚至平衡美化日光闪光相片。

配备SCA-3562闪光灯适配器后，下列数据可以在相机和专用闪光灯套件中传播：
1、用于反射装置自动对焦镜头焦距。
2、用于闪光灯套件自动传感器闪光模式镜头光圈和胶卷速度。
3、相配闪光灯套件闪光灯曝光补偿读数。
4、自动对焦预闪控制（仅6008AF）

结合专用SCA-3562适配器，相机提供如下闪光模式：
1、程序AE自动闪光
2、快门优先AE自动闪光
3、光圈优先AE自动闪光
4、自动填充闪光（补偿和追加）
5、包围闪光

1、用TTL闪光灯手持定期曝光
2、普通TTL闪光灯相片
3、用TTL闪光灯定期曝

光程

配备SCA-3562适配器和美兹专用闪光灯套件禄来6008AF

第九页
照相室内TTL闪光灯测光
室内照相师在影室工作时，不需要放弃惯用TTL闪光灯测光方式。不用预升反光镜，不用重新测光检查闪光灯输出和时时调节光圈，相机会预先获得数据。

使用闪光灯配件很少配备TTL技术，相机具备不通过镜头就能测光和曝光特殊模式。除此之外，闪光灯可以设立为在快门启动过程中最开始或者最后时间里闪光（即前帘曝光或后帘曝光），以获得特殊效果。

先进TTL闪光灯测光技术自然也考虑了测光过程中各种滤镜、增距管或者伸缩皮腔曝光系数。取景器上液晶显示屏协助咱们明了各种闪光模式。

Profi工作室 巴基斯坦 02
照相师：Gerhard Vormwald
相机：禄来6008I
镜头：Variogon 140 - 280 mm f/5.6
灯光：模特身边幻彩灯光，底部轮廓光。打孔背景板由两个柔光箱照明。
细节：主灯同步闪光，曝光时间1/2秒，曝光过程中轻摇相机，镜头变焦。

第十页
专业电源

用于专业需求电源
禄来6008AF和6008 I2电源专为使用者特制。相机电子器件和马达由可充电高容量碳化板极镍镉电池供电。甚至在零度环境下，它也是容易操作、极为可靠，是提供高拍摄量专业解决方案。

在正常室温中，特制电池大概可供200次曝光。当还剩余可进行20次曝光电量时，相机取景器上告警灯点亮。电量减少到一定限度后，相机所有功能关闭。这时需要更换已充好电池，可更换电池是解决电源问题抱负办法。

甚至在寒冷环境下，禄来6008依然可以工作。通过特制延长引线，电池可以贴身携带或者放在衣袋里。相机附带可自动停电迅速充电器。它不用连接相机，可在一小时内布满电。布满电后自动充迅速充电状态转为涓流充电状态。如果时间急迫，充电过程可以在15分钟后就停止，这时大概可以提供可拍摄50次曝光电量。

如果身边没有插座，充电器还可以使用12伏附加电缆，通过连接汽车香烟点火器充电。

禄来电源线连接到供电器。

提供过载保护迅速充电器

带备用保险管电池

镍镉电池和禄来6008插入电池电池仓插口尺寸是一致。各种电源当前可以连接上去，有效地扩展了相机应用。

附件涉及原则充电器、禄来12伏插头主件、用于锂电池禄来电池盒、从Einhell或者汽车点烟器充电移动电源套件。

电源连接器需要至少800毫安，12－18伏直流电。

电源连接器

第十一页
禄来6008AF 禄来6008 I2
多用途曝光控制拓展你选取

获得曝光数据后，咱们就可以进行快门和光圈组合。禄来6008AF和6008 I2提供最适当关联快门和光圈程序选取。三种自动曝光模式可供挑选：快门优先、光圈优先和程序曝光，可以媲美手动测定。
但相比于单一曝光模式，相机有更多优势。完美操作和功能组合，为中画幅系列相机提供独具特点、简朴易用原则。

光圈优先
景深应用经常影响相片效果，小光圈可以使景物从近到远都清晰，大光圈可以使主体被摄物从模糊背景中脱颖而出。在此模式中，你在光圈环上设立光圈（按1/3级步进），将快门速度环调至“A”档自动。相机将会自动设定对的曝光时间。

快门优先
合用于拍摄移动物体曝光程序。你可以拟定想捕获物体运动：涉及需要极短快门时间（凝结）敏捷运动，或使用长时间快门故意模糊产生动感。你可以在宽敞环上选取快门速度（同样按1/3级步进）。然后将光圈环设立到“A”（自动）档，相机微电脑会通过设定适当光圈值控制曝光。

程序曝光
如果将光圈和快门速度环都设立到“A”，就是程序曝光。相机自动选取光圈和快门组适当应光线环境。程序可将快门速度设立在1/125秒或以上（通过禄来主控软件选取）以便手持曝光时不会抖动。它是没有时间进行更多调节时，进行迅速拍摄抱负模式。光圈和快门速度在取景器上显示，你可以立即获得解决信息。

手动模式
固然，也可以手工操作，将光圈和快门速度设立为你想要，以便创造特殊效果（例如曝光局限性或过度）或者应对复杂光线环境。取景器上一行液晶点告诉你曝光设立读数，以及与“对的”数据相比差距。

系统闪光灯连接器和热靴

新电路构造

第十二页
形式多样曝光控制使应对复杂光线环境和精准色彩平衡各种选取

自动包围曝光
有时候很难判断对的曝光值，这时，职业照相师更喜欢用包围曝光。在主转盘S±位置，（按着快门）相机会自动拍摄三张相片，（后两张）分别增长2/3EV和减少2/3EV值，或者分别增长1/3EV和减少1/3EV值。
结合曝光补偿或者运用主控软件，也可以设立不同固定包围曝光范畴。例如，仅仅在正常曝光数值上增长曝光，在逆光拍摄时有也许遇到这种状况。

多重曝光
在同一张底片上进行多次曝光，相机只要设立到“ME”（Multi Expo-sure多重曝光）即可。它解除了胶卷进片，以便重叠地在一张底片上进行几次重叠拍摄。另一种用于多重曝光也许性是运用电子控制保持反光镜弹起禁止卷片。 尽管考虑到在单次曝光时取景问题，它是不也许，但是它为更高拍摄效率提供了优势。

曝光补偿
最后，可以运用变化胶卷速度输入方式进行补偿曝光。这是解决特定数值曝光过度或局限性快捷途径。数值范畴每调节1/3级时滴答轻响，调节范畴从增长2档到减少4 2/3档曝光值。它还是扩展胶卷速度最低至ISO 6/9°和最高至ISO 16000/53° 一种便利办法。
设立了补偿后，一种提示标志会在取景器显示屏上浮现。

AE锁
运用记忆或者AE锁键，曝光测量数据可以存储起来。这在测定跟随场景变化高反差物体读数和在多点测光期间记录个别读数时具备独特作用。由于曝光值已经存储，可以毫无问题地持续变化光圈/快门速度组合。

带有气腔反光镜制动系统牢固反光镜驱动器

第十三页
电动过片器
节约时间和提高效率

1、自动对焦－快捷和可靠 照相：Susesch Sayat
2、自动包围曝光模式 照相：Studio Kollmorgen

自动对焦（禄来6008AF）、TTL测光和电动过片完美组合使禄来6008－成为最快捷6 x 6中画幅相机典范。每次曝光后立即准备就绪，非凡每秒两张持续拍摄速度，保证寻常高效率专业使用。

每次拍摄之间，相机自动检查曝光－如果需要就进行调节修正。这使得就算在光线突然变化状况下也能保证每一张相片对的曝光。

但是电动胶卷过片在单张拍摄中同样发挥重要作用，以防照相师为此从精力集中变得心烦意乱：不用拨拉手柄，不用变化位置，底片已经呆在该呆地方了。相机保持完全稳定，为一次又一次拍摄作准备。节约了时间，使更换胶卷更快捷以便。

一旦装好胶卷，胶卷自动旋紧进到第一张，准备好拍摄。拍完最后一张，胶卷自动回卷，让胶卷盒为安装下一卷作准备。胶卷用完显示在取景器上。

反光镜预锁

控制快门和光圈当代化轴向驱动系统

第十四页
禄来6008AF 禄来6008 I2
顶级镜头和配件

6000系统特别为职业照相师在严格环境下使用而专门设计。它一系列高性能镜头同样通用和满足各种不同环境下应用。

享誉世界镜头
除了最新设计用于禄来6008AF三个自动对焦镜头，尚有26支手动镜头可供选取，范畴从超广角30 mm 蔡司 F Distagon f/3.5 HFT PQ（180°视角）到1000mm 蔡司 Tele- Tessar f/8 HFT PQ（4.5°视角）。尚有诸多变焦镜头和可用特制镜头，像施奈德55mm PCS Super-Angulon f/4.5 HFT PQ移轴镜头。

禄来6008系统仅使用两家最知名中画幅镜头生产厂家卡尔蔡司和施奈德镜头。 所有镜头镀有禄来特制HTF（High Fidelity Transfer，高保真透光）镀膜防止反射和真实还原色彩。

PQ(专业品质，Professional Quality)镜头和具备禄来同步轴向驱动技术，最高快门同步速度达1/1000秒PQS镜头，这种技术基于每支镜头内置双线性马达，由相机中心电脑支持，精密地控制光圈和快门叶片。动力和控制信号通过十条镀金连接线稳定无损传播。

禄来6000系统所有高性能镜头可以在所有快门速度内实现同步闪光。
第15页镜头一览表列出了当前通用6000系列中可用于禄来6008可更换镜头。
甚至1976年以来生产SLX镜头也能使用。

180mm AF-Tele-Xenar f12.8 HFT

80mm AF-Xenotar f12.8 HFT

60 - 140mm AF-Variogon f14.6 HFT

AF-Longar l.4x Teleconverter HFT

禄来6008系统全系列附件服务于全世界6x6中画幅照相创作。禄来6008所有者可以运用系统所有部件去应对室内、户外或者复制品、巨像/微距照相中也许浮现难题。

可替代取景器配件和对焦屏
不同取景器系统，从放大取景器盖和带45° 或 90°眼平棱镜取景器，到可替代对焦屏，使得相机完美地适应特殊拍摄环境成为也许。
通过禄来6008，照相师还能运用某些特写镜头配件，例如增距管、伸缩皮腔或旧款适配器，进入到奇妙巨型和微距世界。

更详尽镜头和附件信息，请参看咱们禄来6000系统附件目录。

禄来主控软件
Windows下控制和配备软件

第十五页
镜头一览表－6000系统

光圈范畴
快门速度30秒－
视角对角线/水平线
镜片/镜片组
对焦范畴 米/英尺
最大直径 毫米/英寸
最长焦距毫米/英寸
重量克/盎士
滤镜尺寸
* 仅禄来6008AF ** 仅仅禄来6008AF－准备生产

第十六页
随时随处
迅速更换胶卷和后背

带预装胶卷盒可替代6x6后背

胶卷感光度可以在后背上以便地设立。

更换后背可以几秒钟内完毕，得益于在后背内置弹簧片。对两块分开弹簧片，在此不必作更多解释了。

预装胶卷盒使迅速、简朴和安全更换胶卷成为也许。
6000系统所有可替代后背都可使用。这也保证了极大机动性和对将来安全投入：
1、6 x 6/120 后背拍摄12张，6 x 6/220拍摄24张。
2、使用120/220胶卷4560后背拍摄16/32张。可以在横幅和竖幅间切换。
3、在8.5 x 10.8厘米迅速相片包装胶卷上使用6x6迅速相片后背拍摄10张。

运用弹簧刀滑杠迅速更换后背
用于禄来可替代后背迅速安装夹钩
用于可靠信号传播/通信金属触点

禄来6000系统后背都带一种可更换胶卷盒。几种预装胶卷胶卷盒可以保证工作不会中断。

经常在彩色和黑白胶卷变换，或者使用不同速度胶卷照相师，可以通过选取可替代6x6/120后背、6 x 6/220后背和可旋转4560后背来实现：

1、后背上弹簧刀滑动所需时间减少到只要几秒钟。它还可以防止浮现来自普通后背弹簧刀滑动所导致问题。

2、滑杠连接锁定装置防止在弹簧刀滑动中意外“曝光”，和防止在胶卷门依然某些启动时由于疏忽而取下后背。

3、当胶卷拍完，不论弹簧刀关闭还是没有完全打开，告警提示都会出当前取景器显示屏上。

4、全自动卷片系统自动前卷胶卷到第一张，胶卷最后一张拍完后，再次将胶卷回卷。

5、此外没有更快和更安全途径更换胶卷了。

第十七页
4.5 x 6照相新也许

禄来后背4560
这后备，为4.5 x 6画幅专门设计，可以在机身上简便地旋转，转换为横幅或竖幅构图拍摄。通过取景器看到景象和方向保持不变。

迅速舒服操作
除了可以简便地从横构图和竖构图间转换之外，禄来6 x 6后背特有优势依然保存。

禄来可替代后背4560可以简便地在横构图和数构图之间转换

清除设立和显示模式
胶卷速度和胶卷类型（120/220）在后背背面设定。如需要，像多重曝光模式，底片张数也能传送到取景器显示。ISO设定和张数在液晶显示屏上显示。两个扣锁保证卸下后背前数据已被存储。

安全重点
4560后背完全兼容相机控制系统。它把所有运作模式告知照相师。当弹簧刀闭锁、在胶卷门启动状态下打开或卸下后背、或者在移动后背时无意中打开弹簧刀等状态下，后背还能令相机快门不也许释放。

第十八页
走向数码

照相实际意味着“用光绘画”。但是不论你用老式胶卷还是数码传感器去创作都没什么关系。这是计算成果。同步，数码图像已经在职业照相领域确立了牢固地位。数码技术是更快更安全获得高质量印刷物核心。

早在1991年，禄来引进了扫描套件，用于静态拍摄带有线性传感器高精度数码后背。随后是容许拍摄一张黑白和四张彩色照片数码芯片套件。今天，禄来与技术先进厂商合伙共同研制开发数码后背。

对于最新禄来中画幅相机，6008AF和6008 I2，禄来依照形势不断研究开发新数码后背，按照需求划分为三种类型：
1档：时装、人像、自然、建筑。
4档：真实还原色彩静物。
16档：细节完美细腻和色彩还原精确静物。

16档模式(两倍辨别率)令相机具备极限规格。
甚至最小震动（由其他中画幅相机制造商生产辅助快门所导致）都会导致有损名誉质量缺陷。
用1/4档模式拍摄

照相：Kollmorgen工作室

用16档模式拍摄

照相：Rolf Nachbar

禄来6008AF和6008 I2完全满足相机也许使用数码后背导致严格规定：
1、迅速可靠地在相机部件间通信镀金触点。
2、通过线性马达控制快门完全避免震动。在4/16档曝光期间相机内部完全没有机械运动。

对于顾客，这意味着她相机部件是安全投资。拍摄数码相片高质量需求只能由原则化技术生产相机系统来满足。禄来6008AF和6008 I2胜任这项工作。

1、用于相机与数码后背间对话镀金触点条。
2、用于相机与镜头间对话镀金触点条。

第十九页
禄来6000系统

第二十页
禄来6008AF 禄来6008 I2
卓越专业－最新技术规格如下

类型
单镜头反光相机，带各种自动曝光控制及各种测光模式、TTL自动闪光(SCA3000)和马达卷片。

自动对焦模式（6008AF）
AF-H传感器（3条传感器）
使用旧款镜头可运用对焦批示协助对焦。

画 幅
6_6厘米和4.5_6厘米

胶卷类型
拍摄12/24张6 x 6厘米照片120和220胶卷，或者拍摄16/32张4.5x6厘米照片。

胶卷感光度
ISO 25/15°至6400/39°
以1/3级增减，可在胶卷后背调节

快门
电子控制镜间快门，速度由1/1000秒（PQS镜头）至30秒、B门。

测光模式
1、中央重点区域测光
2、点测光，由画面中央光电二极管测定（测光区域约为画幅面积1%）
3、多点测光，分别测定和存储最多五个测光数值
4、在测光和曝光时自动散射光补偿

曝光模式
1、快门优先
2、光圈优先
3、程序曝光，用最快快门速度优先
4、手动曝光，以1/3级增减

测光范畴
1、曝光测定
使用80毫米f/2镜头，EV1至EV 19，ISO 100/21°
2、自动对焦范畴（6008AF）
使用80毫米f/2镜头，EV0至EV 19，ISO 100/21°
3、TTL闪光灯测光 ISO 25-1600

曝光锁定
所有自动程序功能、存储快门速度和光圈数值作为曝光值

曝光补偿
1、手动以1/3级增减，由-4 1/3至+2EV。
2、自动包围曝光（S±位置）(以1/3EV或2/3EV间隔)

自动闪光
胶平面TTL闪光灯测光。取景器控制闪光准备和曝光。在弱光下使用美兹闪光灯配件，闪光灯也许自动启动，实现填充闪光

TTL影室预闪曝光测定
连接影室闪光灯套件

闪光同步
快门速度从1/1000秒到30秒，用于美兹专用闪光灯配件带闪光灯插口和触点热靴。新SCA连接器通过禄来SCA3562适配器连接

多重曝光
1、在相机按钮ME位置解除胶卷进片。屏幕图像依然在取景器上呈现
2、电子解除胶卷进片，没有屏幕图像，例如使用数码后背时。

反光镜
预释放即时回弹带多层镀膜和气动阀反光镜。
预释放后仍可变化相机设定。

取景器系统
相机附有内置可摆动放大镜折叠式取景器；可更换棱镜取景器，90°眼平取景器或者刚性取景器盖。可更换对焦屏。还提供超亮高清晰对焦屏。

取景器显示
取景器液晶亮起，显示对焦状态，快门速度和光圈（以1/3级增减），手动测光模式曝光补偿，曝光校正，点/多点（测光）模式，闪光预备和闪光自动检测，胶卷感光度，特殊模式，张数计算，4.5 x 6厘米横幅/竖幅，电池状态。
液晶亮度受制于外部光线，可以关闭液晶照明。

胶卷进片
内置高速马达自动卷片。单张曝光和最高每秒2张持续曝光。胶卷自动前卷到第一张。最后一张拍摄后，胶卷自动回卷。

电源
可充电碳化镍镉电池，大概可曝光200次（布满电池，环境温度20°C，相机接通时间60秒，操作模式单独自动对焦，自动对焦循环始终关闭）。附有迅速充电器（100－240伏，50/60 Hz）和12V车载充电连线。

手柄
在四个位置滴答作响定位（用于使用腰平和眼平棱镜取景取景器时调节位置），可拆卸；皮带也可拆卸。

可替代后背
内置弹簧滑杆6x6/120，6x6/220和4560后背，张数计算器，胶卷类型提示和预装胶卷盒。
用于胶卷包装迅速相片后背（6x6厘米10张），数码后背。

通过“模式”键选取惯用和默认功能
1、闪光同步时间
2、预闪测光
3、自拍时间
4、显示启动/关闭
5、安静运营启动/关闭
6、胶卷前卷解除启动/关闭
7、中央重点曝光测光启动/关闭
8、自动对焦3区域测光（仅自动对焦型号）
9、在持续拍摄中分组控制
10、自动包围（±1/3/±2/3 EV）
11、张数显示

连接
1、用于快门线和其他电线系统14针通用插头连接器
2、用于数码后背和电脑（主控软件）接口

电脑连接
运用可选配禄来Windows主控软件，通过14针相机通用连接插座连接电脑，可以单独编辑和控制所有相机功能。

三角架
1/4和3/8英寸快装片螺纹。

尺寸重量
1、不带镜头：143x139x124毫米；带80毫米f/2.8镜头：143x139x176毫米（不带手柄）
2、不带镜头：1500克

咱们保存修改技术参数权利

禄来（Rolleiflex 6008 integral）

顾客手册

目录
部件和控制件 第5页
概述 第8页
相机操作 第17页
可替代组件 第42页
提示和注意事项 第51页
重要附件 第56页
镜头一览表 第64页
禄来6008系列组件 第66页
故障排除 第70页
规格 第74页

部件及控制
1、总开关
2、取景器右侧卡钩释放（钮）
3、右侧背带卡柄
4、取景器右侧释放（钮）
5、放大镜板
6、放大镜
7、折叠式取景器卡钩盖
8、镍镉电池
9、保险管
10、取景器左侧卡钩释放（钮）
11、取景器左侧释放（钮）
12、取景器液晶显示屏
13、距离刻度
14、光圈刻度
15、光圈批示
16、光圈批示窗
17、滤色镜卡口
18、光圈选用值指针
19、距离选用值批示和景深刻度
20、镜头卡口
21、快门释放锁
22、相机底部右侧快门释放（钮）
23、操作把手
24、活动皮带
25、快门速度盘
26、顶部右侧快门释放（钮）
27、把手安装座
28、测量记忆开关
29、卷片轴
30、该批示要与后背里胶卷箭头对齐
31、带有螺纹通用遥控接口
32、自拍和顾客功能开关
33、景深预测按钮
34、卷片轴仓及无卷片轴符号
35、软片盒后背释放（钮）
36、软片盒后背
37、软片盒后背右侧释放（钮）
38、胶卷速度盘

39、备用保险管
40、备用保险管放置滑片
41、可替代聚焦屏
42、活动（可分离）折叠钩
43、左侧背带卡柄
44、曝光校正/填充闪光（fill-flash）开关
45、测光模式选取，顾客功能复位
46、多重曝光柄
47、左侧软片盒式放（钮）
48、标签纸粘贴处
49、软片盒后背左侧释放（钮）
50、移动滑杆
51、可替代软片盒
52、计数窗
53、便签（备忘录）放置处
54、胶卷门，可安装特殊附件（可分离）
55、软片盒卡槽
56、卷片轴转动弹力（簧）锁
57、便签（备忘录）放置处
58、卷片芯
59、胶卷迈进齿轮
60、胶卷途径标记（转动方向标记）
61、三角架迅速释放板
62、3/8英寸三角架接口
63、1/4英寸三角架接口
64、电池仓
65、按住此钮可调节把手（把手调节释放钮）
66、把手旋转轴
67、镜头卡口
68、可替代镜头
69、光圈环(用于快门优先AE和手动)
70、光圈环锁
71、聚焦环
72、镜头释放（钮）
73、场景固定
74、X-sync PC 插座
75、带有专用闪光接口热靴
76、电缆释放（快门）插座
77、电池把手

Rolleiflex 6008 integral

关于本阐明书
为了能发挥本相机大某些潜在功能，你需要有一定照相实践和基本技术知识，在此，咱们假定每一位禄来6008使用者都具备这些基本知识，因而，本阐明书仅就本相机所具备特殊操作有关信息进行阐明。
本书在对部件及控制件进行阐明后，对本相机重要操作特点进行了简要概述，这重要是针对那些性急读者，在此之后，本书通过合理图示，对相机重要特点，关于操作环节，以及从安装相机组件到取出曝光胶卷等，都作了详细描述。
接下去简介了实际应用中一系列操作提示和背景资料，以及与重要附件关于注意事项。
镜头一览表涉及可替代镜头重要数据。
“故障排除指南”可协助找出也许存在问题和操作错误并批示排除故障办法。
本书中文字及图示中提到部件和控制件序号代码都是一致，这可参阅书最前和最后两个展开页，在阅读本阐明书时，为了以便参照，将此二页展开。

概述

对如下类似电报概述京进行阅读，可以迅速掌握相机重要控制部件和操作，若欲对相机进行深度理解，请从第10页开始阅读。
禄来6002或SLX型相机顾客请注意：除了相机后备外，其所有可替代组件都可用在禄来6008i（整体）上，但是不能将6008型可替代软片盒用于禄来6002或SLX型相机上，由于这些组件马达驱动系统并没有设计用于可替代软片盒操作，因而，在那种状况下，胶卷就不能保持很平整。
禄来6008 SCR1000型相机顾客请注意：你们相机所有可代替组件与6008i型完全兼容。
附件FM1,ME1和SRC/MRC 120不合用于禄来6008i。

对镍镉电池充电。
将电源电缆线“C”接到充电器，店员插口“D”再连接到AC插座，发光二极管(LED)绿灯亮阐明已准备好。
从100到240伏所有通用交流（AC）电压都可使用。往上推电池把手（77），从相机中取出电池（8）并将其按所示位置放入充电器。
充电时间：
最短：10分钟，正常：1小时。
所有可充电镍镉电池虽然在不使用状况下也会逐渐放电，为保证相机能正常使用，保证每隔2-3个月对电池进行一次充电（虽然不使用）。

安装镜头
按住红色镜头释放钮（72），取下镜盖后，将镜头红色标记（68）于机身镜头卡口上红点（20）对齐，将镜头尽量插入，然后向顺时针方向旋转到头。

装入镍镉电池
手持已充电镍镉电池（8），电池把手（27）向下，将其完全插入相机。

重要提示
禄来6008i相机可自动检测和显示错误快门操作。这涉及在没有镜头和软片盒状况下按下（使用）快门，在这种状况下，在错误显示期间，快门释放将被锁住（不能释放）。可见第35页。

安装胶卷
将软片盒移动滑杆（50）完全推到“Magazine Change”（更换软片盒）位置（有箭头批示），将相机按图示倒置，按下释放钮（35和39），打开软片盒后背后（36），并取出卷片芯（58），见第 页左上图，向外拉弹力锁（56）红色标记物，插入胶卷线轴，胶卷方向定位如胶卷途径标记（60）所示，拉胶卷引导线至空卷片轴（29），将其装在转片轴上，卷动转片轴，直到引导纸箭头与白色标记（30）对齐，见第 页中图和下图。在备忘录放置处插入胶卷盒标记（胶卷包装标记）（卷片轴背面）。将卷片芯放入软片盒后背，装胶卷端对“＝”，片头端对“—”。
注意：后背纸必要在压力弹簧片“a”上，胶片在软片盒装上后，将自动从这些弹簧片之后穿过。要将软片盒后背盖紧。
将软片盒滑杆完全推究竟并通过软片盒上胶片速度盘（38）设定胶卷速度。将总开关（1）设立在“s”位置，并按快门释放钮：胶卷即迈进到第一张，而胶卷计数窗（52）显示“1”，再按一次快门。
欲从相机上取下软片盒，见第 页之“再换软片盒”。

聚焦
打开取景器卡钩盖（7），通过放大镜（6）调节（旋转）放大镜板（5）（使其清晰），同步转动聚焦环（71）进行聚焦。

选取曝光模式
Aperture-priority AE(光圈优先AE)模式——将快门速度盘（25）设立为“A”档，按下光圈环上（69）光圈环锁设立所需光圈值。
Shutter-speed priority（快门速度优先）模式——将光圈环（69）转到“A”档，在快门速度盘(25)上选取所需快门速度。
Manual mode（手动模式）——调节光圈和（或）速度直到仅有LED绿灯亮。
Programmed AE（程序AE模式
