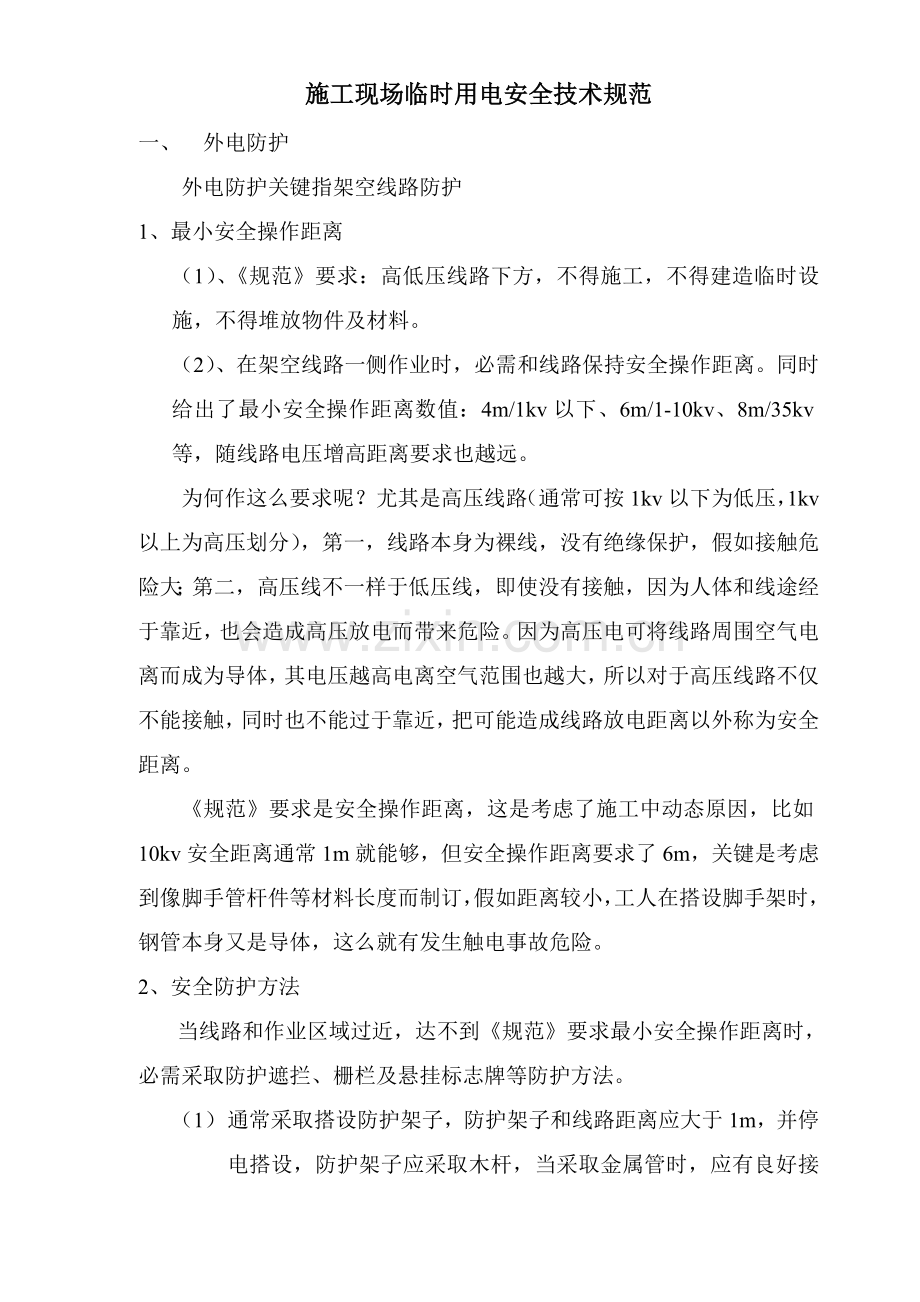

施工现场临时用电安全技术规范一、 外电防护外电防护关键指架空线路防护1、最小安全操作距离（1）、规范要求：高低压线路下方，不得施工，不得建造临时设施，不得堆放物件及材料。（2）、在架空线路一侧作业时，必需和线路保持安全操作距离。同时给出了最小安全操作距离数值：4m/1kv以下、6m/1-10kv、8m/35kv等，随线路电压增高距离要求也越远。为何作这么要求呢？尤其是高压线路（通常可按1kv以下为低压，1kv以上为高压划分），第一，线路本身为裸线，没有绝缘保护，假如接触危险大；第二，高压线不一样于低压线，即使没有接触，因为人体和线途经于靠近，也会造成高压放电而带来危险。因为高压电可将线路周围空气电离而成为导体，其电压越高电离空气范围也越大，所以对于高压线路不仅不能接触，同时也不能过于靠近，把可能造成线路放电距离以外称为安全距离。规范要求是安全操作距离，这是考虑了施工中动态原因，比如10kv安全距离通常1m就能够，但安全操作距离要求了6m，关键是考虑到像脚手管杆件等材料长度而制订，假如距离较小，工人在搭设脚手架时，钢管本身又是导体，这么就有发生触电事故危险。2、安全防护方法当线路和作业区域过近，达不到规范要求最小安全操作距离时，必需采取防护遮拦、栅栏及悬挂标志牌等防护方法。（1） 通常采取搭设防护架子，防护架子和线路距离应大于1m，并停电搭设，防护架子应采取木杆，当采取金属管时，应有良好接地装置。（2） 当建筑物距防护架子较近时，应用密目网将防护架子封挂严密，预防发生脚手杆、钢筋等长材料从防护架中穿过，碰触高压线造成事故。（3） 当起重机作业半径之内有高压线时，防护架要搭设成门型，其顶部采取厚5cm木板进行防护。（4） 当夜间施工时，防护架应设置36v彩泡，使起重机司机及作业人员能有显著警示。（5） 防护架子应有足够强度和刚度，并有专员监护。二、接地和接零保护系统保护接地或保护接零是施工现场用电基础安全技术方法，必需根据要求认真作好。1、 TT系统和TN系统这是电气接地和接零两种保护系统专用符号。第一个字母T，表示工作接地，第二个字母T，表示保护接地；第二个字母N，表示保护接零。当我们施工现场电网，从外电高压经变压器降到低压供电时，将变压器中性点和大地直接连接作接地，就叫做工作接地。假如没有这种接地，一旦变压器高压侧或低压侧绝缘发生问题，高压侧将影响到低压侧，使低压侧电压升高，现场电气将全部被摧毁，不能正常工作。有了这种接地，再发生一样情况时，高压侧大量电流将经过接地体向大地作半圆形扩散，则低压侧电位升高很小，这么就保障了低压侧电网运行安全，因为这种接地能够稳定系统电压，确保电气正常工作，所以叫工作接地，接地阻值小于4欧姆。工作接地作用是稳定系统电位，限制系统对地电压不超出某一范围，降低高压窜入低压危险。不过这种工作接地不能保障人体触电时安全，当发生人体触及带电设备外壳时，还要依靠保护接地，保护接零等方法去处理。（1） 什么是保护接地为了保护人体触电时安全，将用电设备金属外壳和大地连接，这种接地是为了保护人身安全，所以叫保护接地。保护接地和工作接地阻值全部是4欧姆，因为保护接地和触电时人体之间是并联，所以电流将同时经过人体和接地体流向大地再回到变压器中性点，而人体阻值1000欧姆远大于保护接地阻值4欧姆，阻值越大经过电流越少，所以大量电流经保护接地，从而使人体得到了保护。不过因为电网中性点已作了接地，和大地之间有了电气连接不是相互绝缘，所以保护效果就不理想。经过计算，人体触电时故障点电压仍为110v，电流为27.5A，所以即使较220v有了显著降低，但仍然不是安全电压，27.5A电流也不能快速切断容量较大设备电流，保护效果仍不理想。另外，每台设备全部设置保护接地作法也是不经济。（2） 什么是保护接零将用电设备金属外壳和电网零线连接就叫保护接零，保护接零必需和保护切断相配合。当三相设备中一相发生碰壳时，该相电流经过设备金属外壳流经零线回到变压器中点，形成该相对零线单相短路，因为短路电流大，所以快速将熔断器保险切断，从而断开电流消除危险。保护接零实质上是将用电设备碰壳故障改变成为单相短路故障，从而取得较大电流，快速熔断保险，断开电源避免事故。假如不采取保护方法，设备漏电后，外壳上将长久存在危险电压，此危险电压不会自动消除，一旦人体触及就会发生触电事故。（3） 保护接地和保护接零TT和TN相比较，TN安全效果愈加好更安全，所以规范要求：在施工现场中性点直接接地电力线路中，必需采取保护接零系统。于是有些人便认为不管什么情况，必需采取保护接零。不过规范还要求：当施工现场和外电线路共同用一供电系统时，电气设备应依据当地要求作保护接零或保护接地。就是说，不是什么情况施工现场全部一律采取保护接零。当施工现场自己设置变压器形成一个独立供电系统时，应中性点接地并采取保护接零方法；当施工现场没设置变压器，直接用当地电业部门低压侧供电时（此时施工现场和外电线路为一个供电系统），应依据当地电业部门要求采取合适保护方法。比如天津电业局要求，凡直接用电业局低压侧电源供电必需采取保护接地，不准用保护接零。因为电业部门线路零线带电，只能用于工作零线不能作保护零线，不然会带来危险。另外，当分包单位采取总包单位电源供电时，分包单位应视总包单位保护方法情况，和总包单位相一致，不许可在同一供电系统中，一部分设备作保护接零，别一部分设备作保护接地。（4） 什么是反复接地当保护零线一旦断线，系统将失去保护方法。为了减轻保护零线断线后危险、降低故障点对地电压和缩短故障连续时间，在电网始端、末端和中间多处零线上再作接地，就叫反复接地。反复接地是保护接零补充保护，其阻值小于10欧姆。对高大设备，对设备比较集中地方全部应作反复接地。2、 TN-S系统在TN系统中有TN-C、TN-S和TN-C-S三种形式。（1） TN-C是三相四线制中，工作零线和保护零线合一系统，它有以下缺点： 零线发生断线时，单相设备会将相线电流，经工作零线到保护零线再到设备外壳，使现场设备外壳自行带电造成事故。 当电网内有三相设备同时接有单相设备时，会造成三相不平衡零线带电，当三相不平衡严重时，可造成触电事故。 给接装漏电保护器增加了困难，轻易造成误动作。（2） TN-S是三相四线制中，工作零线和保护零线分开系统，也叫含有专用保护零线保护接零系统，它克服了TN-C缺点。 因为工作零线（N）和保护零线（PE）分设，从而能够做到保护零线不再因三相不平衡产生电流问题，因为工作零线和保护零线是两条相互绝缘线路，所以不再受干扰。 当发生工作零线断线时，只影响单项设备正常工作，不会损害系统中保护功效。 当发生保护零线断线时，只会使断点以后设备失去保护功效，并不会所以而直接造成事故发生。 采取TN-S后，线路上装设漏电保护器问题也对应得四处理。因为工作零线和保护零线分设，工作零线穿过漏电保护器，保护零线不穿过漏电保护器，能够在专用保护零线上作反复接地，线路清楚不会干扰发生误动作。（3） TN-C-S，当在同一用电系统中，能够同时有TN-C和TN-S两种形式。比如某分包单位使用总包单位提供电源施工，总包单位供电采取了TN-C系统时，分包单位在自己用电第一个配电箱处作反复接地，然后从反复接地处引出PE线，这么在分包单位施工范围内就形成了TN-S系统，在总包整个供电系统中，就形成了TN-C-S系统，这么做是符合电气要求。3、 保护零线设置要求（1） 专用保护零线必需保护其可靠性，应由工作接地处引出。（2） 为确保保护零线可靠性，在其线路上不许可安装开关和熔体，保护零线不准穿过漏电保护器。（3） 电箱中设两块端子板（工作零线端子板和保护零线端子板），保护零端子应和金属箱体、金属底板连接，而工作零端子应和金属箱体、金属底板及保护零线绝缘。每个端子接点只能固定一根导线，避免接点松动。（4） 保护零线不应用铝线，应采取多股铜线。（5） 保护零线应作反复接地，以提升其可靠性。（6） 架空线路应有其固定位置和颜色。4、 保护零线和工作零线混接危害采取TN-S后系统内应有专用保护零线，任何情况下不能有和工作零线混接情况。因为保护零线作用是保护人体避免触电事故，所以保护零线在正常工作时是处于不带电状态，而工作零线在单项设备不工作时没有电流流过，若单相设备一旦工作，工作零线会有电流产生。假如现场某处工作零和保护零错接，单相设备工作电流便会造成现场其它用电设备外壳有带电危险，从而造成发生触电事故。施工现场采取了TN-S系统后，不只是简单地把四线变成五线敷设型式就能够提升其供电可靠性，而必需在检验中认真查对PE线设置是否正确，不然将会更不安全。三、配电箱、开关箱因为施工现场用电采取了TN-S系统，从而提升了供电系统本质安全，而采取三级配电两级保护及推行标准电箱，将提升施工现场用电本质安全。配电箱是施工现场电源和用电设备中枢步骤，而开关箱上接电源线，下接用电设备也是用电安全关键，所以正确设置是否是一个很关键问题。1、 相关“三级配电、两级保护”（1） 三级配电为了便于管理，规范要求最好实施三级配电，即在总配电箱下设分配电箱，分配电箱以下设开关箱，开关箱是末级，以下就是用电设备，这么总体上形成三级。分配电箱是为用电系统分路供电控制箱，如是一个加工厂，能够每车间设一个分配电箱，若是一个工地，能够分路。（比如：一路给搅拌机棚，一路给塔吊，一路给工程栋号施工），每一路设一个分配电箱，当某台用电设备出现故障时，只拉分配电箱闸就能够进行维修，不用拉总闸，若是现场发生了电气故障也便于查找。每台设备设一开关箱，分配电箱和开关箱距离小于30m，开关箱和被控制固定设备水平距离小于3m，当用电设备发生故障时，便于快速切断电源。（2） 两级保护这里说“保护”关键是讲加装漏电保护装置。“两级”是指除在末级（开关箱）设置漏电保护器外，还要在上一级（分配电箱或总配电箱中）再设置漏电保护器，总体上形成两级保护。因为用电规范要求：“施工现场全部用电设备除做保护接零外，必需在设备负荷线首端处设置漏保护装置”、“开关箱中必需装设漏电保护器”，漏电保护器应装在配电箱和开关箱，两级漏电保护器之间含有分级分段保护功效。2、 为何要求加装漏电保护器我们已经采取了含有优越性TN-S系统，为何还要再加装漏电保护器呢？（1） 对容量较大设备保护能力弱因为保护接零是利用较大短路电流，快速切断熔体来实现保护，假如达成快速切断目标，就必需确保切断电流足够大，因为电流越大，切断所需时间越少。规范要求切断时间小于10s，经试验切断电流达成熔体额定电流4倍时，熔体熔断时间10-15s。然而系统中短路电流不是无限大，经计算为147A，当线路越长，线路阻抗加大，电流对应减小，所以当设备容量较大、线途经长时，往往不能确保快速切断故障电流，设备带电时间长而有危险。（2） 对较小漏电电流没有保护能力在施工现场多数情况下不全部是发生相线直接碰壳故障，有些电气设备因受潮、过热使绝缘程度下降，这时通常在故障点全部会有泄露电流向金属外壳，但因为电流不大（或几十毫安、或几百毫安等），这么小电流熔断器不会熔断，然而这些漏电电流对人体却有触电危险（当超出50mA时发生痉挛，当达成100mA时危及心脏造成死亡）。鉴于以上情况，所以要求既做保护接零，还是加装漏电保护器，以达成对人可靠保护目标。3、 漏电保护器参数（1） 关键参数“额定电流”：漏电保护器在不间断工作下，能承载电流。和所控制设备容量相适应。“额定漏电动作电流”：漏电保护器在达成此值时，即动作，断开电源（高灵敏度漏电保护器为30mA以下）。额定漏电动作时间”：在经过要求漏电电流值时，在不超出此时间内，漏电保护器动作。（快速型保护器分断时间小于0.1s）。额定漏电不动作电流”：漏电保护器在达成此值以前时不动作。通常此值为动作电流值1/2，假如保护器过于灵敏，会因误动作而影响生产正常进行。漏电保护器设计安全限值为：漏电动作电流漏电动作时间=30mA.S（2） 参数选择正确选择两级保护器参数才能达成分级分段目标；正确选择开关箱中漏电保护器参数以适应不一样作业条件下保护。 总配电箱设保护器在电网进线端总隔离开关负荷侧设置。该级漏电保护器关键用以消除触电事故为目标间接保护。这种总漏电保护有报警和切断两种方法，通常采取报警，当采取切断方法时，整个低压供电系统停电会造成较大影响。参数选择通常选漏电动作电流较大（300-1000mA），此值应大于漏电网正常运行实测最大值2倍。 分配电箱设保护器这一级漏电保护器也是作为间接保护，同时也可作为末级保护器补充保护。动作电流值应大于运行中实测泄漏电流2.5倍，通常可选100mA-200mA。在总配电箱安装或在分配电箱安装漏电保护器。各有优缺点，总配电箱量少，在总配电箱设置比较经济，并能够保护总配电箱到分配电箱线路，但给管理上带来一定困难，一旦掉闸会造成全现场停电，影响大；分配电箱设置要比总配电箱设置需要漏电保护器数量多，但能够把故障处理在分配电箱以下，不会给其它分路带来影响，而且分配电箱设置漏电保护器参数较总配电箱更靠近安全限值，对末级开关箱起补充保护作用。 分级选择参数在实施分级保护选择各级漏电保护器时，总期望其动作电流值越小越安全，不过因为施工现场配电线路和用电设备绝缘程度不会全部是良好，总是因为种种情况存在着一定漏电电流，线路越长、设备容量越大、绝缘程度越差和环境条件（热、湿、尘）越不好，漏电电流也就越大。假如选择漏电电流值过小，则会造成常常性误动作，所以应选择不动作电流值大于正常泄漏电流值。比如在搅拌机棚内设置分配电箱，其漏电保护器漏电流值若选择过小（比如选75mA），当棚内有三台搅拌机，由三个开关箱分别控制，各开关箱漏电保护器参数为30mA0.1s，此时若每台漏电15mA，则开关箱内保护器不动作，但会造成分配电箱掉闸，因为三台15mA相加为45mA，此值大于分配电箱中75mA1/2，会发生越级掉闸不正常现象，所以正确选择漏电保护器参数，是实现分级分段保护关键。 开关箱设保护器规范要求开关箱中必需装设漏电保护器，开关箱是线路末端，人员接触频繁，设置漏电保护器作用是：可提供间接触电保护并对直接触电保护进行补充保护，关键用来对有致命危险人身触电防护。要求选择快速型（0.1s）高灵敏度（30mA以下）保护器。（对容量较大用电设备可选择50mA），对于潮湿场所因为作业条件差，所以应选择漏电动作电流15mA保护器。“直接接触保护”是指预防人和带电体直接接触防护。比如电器设备内电源线路采取绝缘保护就是直接保护；“间接接触保护”是指预防人和故障情况下变为带电导体接触保护。比如电器设备金属外壳带电问题。为预防触电而采取保护接零、加设漏电保护器和采取绝缘外壳双层绝缘等。4、 隔离开关隔离开关关键选择于高压电气中电器元件。其关键用途是在检修中或备用中，确保电气设备和其它正在运行中电气设备隔离，并给工作人员有能够看见在空气中有一定间隔断路点，确保检修工作安全。隔离开关没有灭弧能力，绝对不许带负荷拉、合闸，不然会造成事故。所以必需在负荷开关切断以后，才能拉开隔离开关，一样，只有先合上隔离开关后，再合其它开关，其作用就是空载情况下接通和切断电源。根据以上要求，刀型开关、组合开关、熔断器等全部有显著断开点，能够用做隔离开关，而空气开关等断点不显著，不能做隔离开关。隔离开关是电箱内总开关，应设置在电源进线处，漏电保护器应设置在隔离开亲负荷侧，开关箱中假如用隔离开关兼作电气设备负荷开关时，只能控制5.5kW以下动力线路。配电箱内有分路部署，应在各分路处加装分路隔离开关，以确保各分路电气隔离。为避免隔离开关带负荷拉合闸误操作，应在电箱隔离开关处设置连锁装置，预防发生事故。5、 相关“一机一闸一漏一箱”规范要求“每台用电设备应有各自专用开关箱”、“必需实施一机一闸制”、“开关箱中必需装设漏电保护器”，把以上要求进行简单归纳，即为“一机一闸一漏一箱”。（1）“一机一闸”每台用电设备全部由一个电气开关控制，不能一个开关控制两台，假如一把闸刀开关控制两台设备，当容量不一样时，其保险不好匹配，如按容量小配，则一开启保险烧断，若按容量大配，则容量小起不到过载保护作用，可能烧毁电机而保险未断。当两台容量一样时，能够处理保险配制问题，但工作中一台发生故障需要维修，而另一台需继续工作不能同时满足。另外还轻易发生误操作而造成事故。（2）“一箱一漏”有施工现场在设备比较集中地方（比如钢筋车间等）采取了将开关电器也集中设置在一个大开关箱内做法，即使节省了电箱，但很轻易发生误操作事故。规范要求开关箱距被控制设备水平距离小于3米。其目标是当发生故障时，能够用最快速度切断电源避开危险。适用开关箱，各电器开关距被控制设备有远有近，达不到规范要求。而且因为不是专用开关箱，拉、合闸时会造成误操作事故。另外，开关箱内设置漏电保护器，也是同其它电气开关一样只能用于某一台用电设备保护，不能同时保护多台，不然达不到保护功效还轻易有误动作。漏电保护开关是一个电气专用安全装置，严禁用漏电保护器替换电器开关，当频繁使用时会造成机构装置磨损，降低其灵敏度。6、相关电箱制作配电箱、开关箱设计制作是一项很严厉工作，必需认真对待。从箱体选材、制作到电器元件检测、安装，全部必需根据规范要求，对应所控制线路或设备分别逐项进行。电箱内全部电器在安装前，应逐件检测确定符合要求，电器装置安装端正牢靠。开关电器能否正常工作和其安装质量相关，箱内导线必需采取绝缘良好、接头不松动、没有外露导电部分，不然轻易引发火花或高温。电箱内应设计有专用接线端子板，进出线设有卡子预防承受过大拉力，电箱全部组装后应做整机检测，合格者应有合格标志。四、现场照明1、 设置照明专用线路规范要求“动力配电箱和照明配电箱宜分别设置，如合置在同一配电箱内，动力和照明线路应分路设置”。规范要求照明要自成独立配电系统，其目标是在动力配电因故停电不会影响照明，不然一发生故障现场失去照明，也使故障不能立即排除。照明灯具等也是现场用电设备，所以灯具金属外壳也必需按要求做保护接零。“单相回路照明开关箱内必需装设漏电保护器”。施工现场往往只注意动力设备而忽略照明，尤其是室内照明设置不规范，有施工单位用220V碘钨灯作移动照明、外壳不接零、开关箱内无漏电保护器、灯具架设高度低、灯具离易燃物近、线途经长等，触电事故常有发生。2、 相关安全电压（1） 50V以下即为安全电压，安全电压是一个系列42V、36V、24V、12V、6V，根据不一样作业条件选择适合电压等级。（2） 24V以上电压安全是有条件，线路必需采取绝缘防护。就是说36V等级电压仍然有触电危险，不许可人体触及裸露带电体（包含触点、接头等）。过去有些人误认为36V是绝对安全电压，长时间接触也不会有危险，实际上36V安全是有条件，当连续接触超出10S，仍然会造成事故（有发生痉孪可能，也可造成二次伤害）。所以我们在采取36V安全电压供电时，其线路敷设及用电设备使用仍然要按要求做，在有些尤其潮湿作业和在容器内用电，必需采取24V、12V电源供电。3、 在下列情况下应采取36V以下电源（1） 灯具、线路架设高度，室外低于3m，室内低于2.4m；（2） 使用行灯做照明时；（3） 在潮湿作业场所照明，应使用36V及24V；（4） 在金属容器内照明应采取12V。4、 照明变压器必需使用双绕组型变压器，预防一次电压威胁。外壳应保护接零。一次线长度不应超出3m。为预防短路事故，变压器一次侧和二次侧均应装设熔断器，二次侧熔丝应按负载配制。五、配电线路配电线路选材及敷设方法，应根据用电施工组织设计中绘制图纸进行。1、 架空线路规范要求“架空线必需设在专用电杆上”、“木杆梢径大于130mm”、“架空线路档距不得大于35m”，“线间距离不得小于0.3m”，并要求“绝缘铝线截面大于16mm2、绝缘铜线大于10mm2”、“最大弧垂和地面距离，施工现场4m，机动车道6m”。为避免接线错误，要求了相序排列：面向负荷，从左侧起，五线为L1、N、L2、L3、PE；动力和照明分设为上层L1、L2、L3；下层L1、（L2、L3）、N、PE。对照规范检验，现场使用木杆直径过细，对承受线路拉力和上杆架线操作会带来危险；横担长度不够，原为四线横担，改为五线横担没有加长（四线长1.5m，五线长1.8m）；线间距离太小影响架线操作；线路距地面过低、垂度大、绝缘老化、相序不对、接头多等，应按要求更正。2、 电缆线路规范要求“电缆干线应采取埋地或架空敷设，严禁沿地面明设”、“电缆在室外埋地深度大于0.6m，并设置保护层”、“橡皮电缆架空敷设时，应用绝缘子固定，严禁用金属裸线做绑线，最大弧垂距地大于2.5m”。（1） 电缆直埋必需有铠装电缆，预防地下介质腐蚀和承受能力。不许可用成束塑料绝缘线外加套管替换电缆埋地。预防电流电压不一样产生互感电流和相互磨损造成短路。（2） 埋设电缆应在地面设有标志，电缆上部有保护层，预防误操作发生事故。（3） 电缆严谨沿地面明设，预防机械伤害电缆和介质腐蚀。（4） 电缆穿越建筑物、道路时应加套管防护。（5） 当采取TN-S系统时，干线应使用五芯电缆，严禁使用四芯电缆外加一根导线做法，因为两种材料不一、绝缘程度不一、防介质防老化和载流量等不匹配，造成配线不合理。对原有四芯电缆可使用在动力线路上，施工现场动力和照明分设，动力使用四芯电缆，照明可使用三芯电缆。3、 垂直敷设规范要求“高层建筑临时电缆配电，必需采取电缆埋地引入。电缆垂直敷设应利用工程竖井、垂直孔洞等，固定点每楼层不少于一处”。每层或隔层设置分配电箱提供各层施工用电。有些单位多层建筑施工时，不是采取垂直敷设电缆方法，而是从室外地面周围处开关箱中，用胶皮线直接拉入室内提供施工电源，层层如此施工，不仅现场面貌混乱，一旦发生事故不能快速切断电源。胶皮线因为受拉使导线截面变细，形成过载过热绝缘老化，时间一长还轻易发生线间短路故障。六、电器装置配电箱、开关箱中电器装置应和线路及被控制用电设备相适应。（1） 电器安装次序：隔离开关熔断器漏电保护器。（2） 手动开关因灭弧差容量小，只用于控制5.5kW以下动力设备，大于5.5kW时应加装自动开关。（3） 对于远程控制用电设备（如卷扬机等），应配置自动按扭、交流接触器进行控制。（4） 容量选择闸刀开关其额定电流大于被控制设备额定电流三倍，熔丝考虑开启电流可按2倍选择。自动空气开关可按1.5倍整定值考虑。交流接触器所因设计已考虑了开启电流，所以只根据电机额定电源选择即可。（5）当开关箱所控制设备，因为施工阶段改变（基础主体装修），设备也在改变。这么电箱布局，电器装置参数选择也要随之对应改变。不能从基础施工布局电箱，在工程进入主体，甚至到装修收尾阶段时，其电箱布局及电器参数仍然依旧。施工用电组织设计中应考虑在不一样阶段用电布局。七、变配电装置关键根据规范第五章第一节要求内容进行。1、总配电箱或配电室位置设置。2、配电室建筑要求。应使用耐火材料、门向外开、高度和长度应适用配电屏，上端距顶棚大于0.5m，顶棚距地面不低于3m，关键考虑作业安全。3、配电屏前后通道最小宽度符合要求，电器装置符合要求。4、配电室值班。值班室或检修室应距配电屏1m以外，并采取屏障隔离，维修时悬挂标志牌，停送电实施操作票制度，配电室应配绝缘灭火器材。八、用电档案建立临时用电施工组织设计制度和临时用电安全技术档案是规范一个关键，是临时用电技术管理关键内容。1. 临时用电施工组织设计规范要求“用电设备在5台及5台以上或设备总容量在50kW及50kW以上者，应编制临时用电施工组织设计”。其内容应包含：（1）现场勘测了解现场环境、地上地下情况和拟建工程，临时设施位置，为敷设线路、电箱设置做准备。（2）确定变压器、总配电箱（配电室）及分配电箱位置。（3）负荷计算计算施工总用电量通常是可按需要系数法进行。因为不一样设备运行方法、耗电方法不一样，所以应根据公式进行换算。设备分为长久工作制（运行中用电量不变设备如搅拌机）、反复短时工作制（运行中根据一定规律改变设备如塔吊）、有暂载率要求设备（如电焊机通常JC=65%要换算到JC=100%），换算到相同条件后，按每台用电设备功率相加计算出有功功率，再计算无功功率，最终求出视在功率即总用电量。（4）选择变压器选择变压器容量时，要同时考虑总用电量、变压器本身耗电量和经济运行2030%增容后选择。集中负荷较大大型现场应考虑两台或两台以上。（5）配电线路设计根据施工现场用电设备部署情况确定布线形式。根据每条线路所控制设备容量情况计算导线截面，同时应满足载流量、电压降和机械强度要求。（6）配电箱和开关箱设计（7）电气总平面图及接线图（8）安全技术方法及防火方法用电施工组织设计编制后应经审批签字。同时因为工程施工从基础到主体到装修是在改变，故施工用电设备也在改变，所以现场用电部署及电箱位置和电器装置也应随之改变，用电施工组织设计应进行修改，不能一直不变。2. 接地电阻测定统计接地电阻统计是一份关键性资料，一个完备接地电阻测定统计，应包含电源变压器投入运行前其工作接地电阻值和反复接地电阻值测定统计，还应包含每三个月企业复查接地电阻值统计。依据接地阻值检验数据，就能够判定基础安全保护系统是否可靠。3. 电工维修统计电工维修统计是反应日常电气维修工作情况资料，对预防事故、改善工作相关键参考价值，所以维修统计必需真实，并尽可能具体统计。包含：时间、地点、设备名称、维修内容、处理结果等。工程完工拆除临时用电工程时间，参与人员、拆除程序、拆除方法也应统计。TN-S系统保护零线设置关键点及示例为了愈加好地落实、实施施工现场临时用电安全技术规范（JGJ4688）和建筑施工安全检验标准（JGJ5999）等施工用电标准，针对施工现场用电不规范现象，特确定以下保护零线设置关键点：一、领会TNS系统（PE线）关键点序号栏目要 点1.使用条件当施工现场使用专用变压器时，应采取TNS系统；当施工现场和外电线路共用同一供电系统时，应依据外电线路要求作保护接零或保护接地，不得一部分设备作保护接零，另一部分作保护接地。2.PE线截面应大于工作零线截面，同时必需满足机械强度要求；和电气设备连接PE线应为截面大于2.5mm2绝缘多股铜芯线。3.PE线颜色黄绿相间色4.连接方法进出配电箱经过接线端子板，和接地体、机械外壳连接采取螺栓压接。整个PE线不得经过闸刀、漏电保护器和其它隔离开关。5.接地阻值总配电箱处接地阻值小于4，PE线中间、末端反复接地阻值小于10，接地体宜采取角钢、钢管或圆钢，不宜采取螺纹钢，施工现场可采取和结构接地体相连接方法接地。二、具体做法外部电源为三相四线进入现场配电房，我们将50mm2绝缘铜线和桩基（深50m，经摇测接地阻值小于4）钢筋相连接，再引入现场配电房和电源工作零线（第一级漏电保护器电源侧零线）相连接然后分出两根零线，一根作为工作零线（黑色），另一根作为保护零线（黄绿双色），这两根线用颜色区分开来，各司其责再不混接，将保护零线接在总配电箱内PE线端子上，然后和原三相四线电源四线一道引出配电房，按面向负荷左起L1、N、L2、L3、PE次序排列向现场供电。 电源线沿着设计好回路进行布线，保护零线伴随电源线走向按总配电箱分配电箱开关箱各电器设备这么次序进行连接，连接方法是和箱体内零线端子板连接，和设备金属外壳采取螺栓压接。每台设备和开关箱、配电箱除按TNS系统做接零保护外，不再做反复接地。另外现场用电设备电机接线方法很多是“”接法，如：钢筋加工机械（弯曲机、切断机、冷拉卷扬机）、木工加工机械（圆盘锯、平刨）、砼加工机械（搅拌机、震动棒）和潜水泵等三相通电后，设备即可开启，所以我们对这些用电设备除接三根相线外，再在设备金属外壳接上保护零线即可。对施工电梯等自带照明机械设备使用五芯电缆，分别为三根相线、工作零线、保护零线。对现场单相用电设备（碘钨灯、手电钻、手提电锯）等依据具体情况使用是三芯线，它们分别为相线、工作零线、保护零线，对电焊机使用三芯线，分别为相线、相线、保护零线。从配电箱到开关箱再到用电设备电源线使用成品电缆线，没有采取外绑一根线作保护零线做法，首先成品电缆各线截面配套，避免保护零线截面积过小，无法承受短路电流；其次预防外绑保护零线断裂。根据规范要求，我们在配电线路中间处和末端处（末端选在线路最终一个分配电箱处）做反复接地，接地线均引入地下室桩基钢筋上，经摇测电阻小于10符合要求。配电箱、开关箱接线方案一、总配电箱电器接线图1-A、漏电保护器装在总路出线侧 1-B、漏电保护器装在分路出线侧二、分配电箱接线方案2-A三相动力分配电箱接线图 2-B照明分配电箱接线图2-C三相四线分配电箱接线图三、开关箱接线方案3-A三相动力开关箱 3-B二相动力开关箱 3-C单相照明开关箱DK-隔离开关DZ-空气开关（或熔断器）RCD-漏电保护器FQ-漏电断路器施工用电相关知识一、外电防护1、安全距离：是指放电距离，高压线路电离空气，使一定范围内空气成为非绝缘介质。2、安全操作距离：是指能够确保操作人员安全距离，施工现场是动态，脚手架管、钢筋等轻易外伸靠近外电线路，当靠近到一定程度达成放电距离时，操作人员就有危险。很显著安全距离小于安全操作距离，在制订规范时按一人手持2.5长钢筋外伸达不到放电距离。3、起重机械设备，外电线路上方要保护，预防落物砸断外电线路，预防落金属杆件短路发生事故。二、漏电保护器（漏电断路器）电流动作型1、电流基础概念，直流电，交流电，矢量和不为零及动作跳闸，为何有不为零，就是因为存在漏电，内面有一个零序电流互感器，将这一不为零电流放大，然后经过机电连锁装置引导跳闸动作。2、额定漏电动作电流，额定漏电不动作电流。比如说开关箱选择额定漏电动作电流为30mA，额定漏电不动作电流为15 mA，通常后者为前者二分之一。为何有一个额定漏电不动作电流，是因为存在一个正常泄漏，如线路和大地之间就存在正常泄漏。为何开关箱选择额定漏电动作电流为30mA，因为通常情况下人体能够抵御电流是50 mA，乘以一个0.6安全系数，得出为30mA。额定漏电动作时间三、“三级配电、两级保护”基础要求，能够是“三级配电、三级保护”， 也能够“四级配电、三级保护”，总配电箱分配电箱开关箱，开关箱必需设置漏电保护器，分配电箱或总配电箱选择一处设置漏电保护器，或全部设置漏电保护器，不管怎么设置，但必需是分级保护，通常来说总箱选择额定漏电动作电流为3001000mA，分箱为100200mA，开关箱为不应大于30mA。额定漏电动作时间不应大于0.1秒。四、相关“一机、一闸、一漏、一箱”关键针对开关箱而言一机，就是指一台施工机具，包含碘钨灯一闸，就是指有可见断开点隔离开关，目标是让工作检修人员能够看见这一断开点，确保检修工作安全。要求做到“一机、一闸、一漏、一箱”关键是为了预防误操作。不应一箱多机，一闸多机（包含插座），另外在开关箱内闸刀再前，漏电保护器在后，然后到施工机具。相关插座，提倡使用三芯插座，四芯插座，将保护零线直接接到插座内。观察插头，保护零线接线桩头比其它多个接线桩头长、粗，这么插头插入插座时，保护零线先接触，机械得到保护接零，当拔出插头时，保护零线后脱离，机械一直得到保护。五、配电箱六、TNS系统，三相五线制。七、用电档案1、 临时用电施工组织设计2、 修改临时用电施工组织设计3、 技术交底资料4、 临时用电工程检验验收表5、 电气设备测试、检验凭证、统计6、 接地电阻测定统计表7、 定时检验统计表8、 电工维修巡视统计
