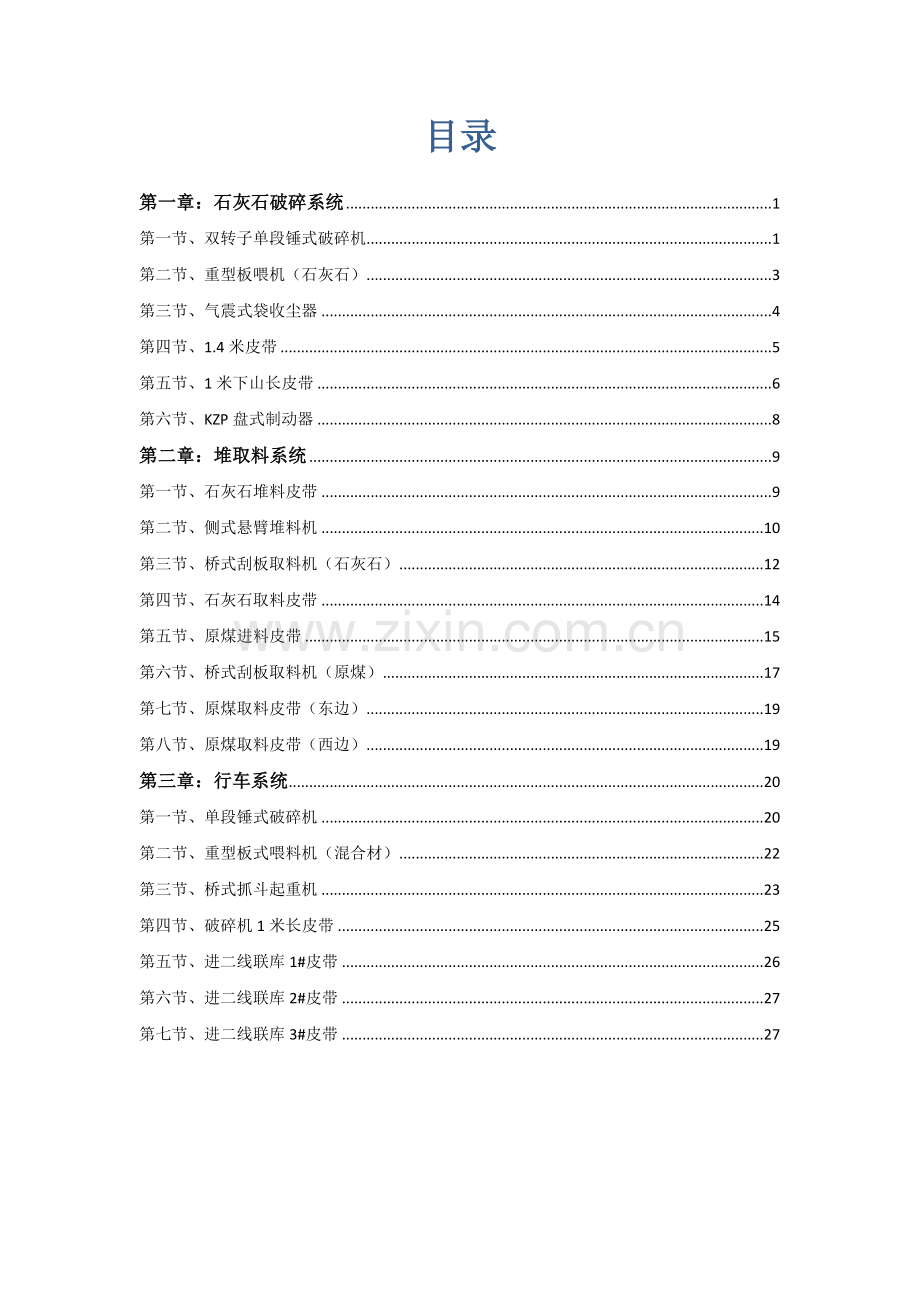

目录

第一章：石灰石破碎系统 1
第一节、双转子单段锤式破碎机 1
第二节、重型板喂机（石灰石） 3
第三节、气震式袋收尘器 4
第四节、1.4米皮带 5
第五节、1米下山长皮带 6
第六节、KZP盘式制动器 8
第二章：堆取料系统 9
第一节、石灰石堆料皮带 9
第二节、侧式悬臂堆料机 10
第三节、桥式刮板取料机（石灰石） 12
第四节、石灰石取料皮带 14
第五节、原煤进料皮带 15
第六节、桥式刮板取料机（原煤） 17
第七节、原煤取料皮带（东边） 19
第八节、原煤取料皮带（西边） 19
第三章：行车系统 20
第一节、单段锤式破碎机 20
第二节、重型板式喂料机（混合材） 22
第三节、桥式抓斗起重机 23
第四节、破碎机1米长皮带 25
第五节、进二线联库1#皮带 26
第六节、进二线联库2#皮带 27
第七节、进二线联库3#皮带 27

第一章：石灰石破碎系统
第一节、双转子单段锤式破碎机
本机为水泥生产专用破碎机，用于破碎通常脆性物料，如石灰石、泥灰岩、泥质粉砂岩、页岩、石膏和煤等。也适合破碎石灰石（泥灰岩）和粘土质混合料。因为本机含有入料粒度大，破碎比大特点，可将大块原矿石一次破碎到符合入磨粒度，使过去需要多段破碎系统简化为一段破碎，和传统多段破碎系统相比，可节省一次性投资，并大大降低生产成本。同时，还含有操作简单，维修方便，劳动强度低等优点。和单转子单段锤式破碎机不一样是，本机有两个相向转动转子和一个在两个转子之间承击砧。它除了含有其它单段破碎机关键特点以外，因为破碎关键发生在两个转子之间，使粘湿物料沾附在固定腔壁机会大大降低。所以对粘湿物料适应性较强。和相同生产能力单转子单段锤式破碎机相比，设备重量较轻。因为两个转子能够悬挂更多锤头，所以，可供使用磨损金属量更大，锤头寿命更长。
因为转子尺寸小，机身矮，使得配套设备如吊车、板喂机选型规格降低，从而节省整个系统设备投资和基建投资。所以，只要矿石物理性质适合，选择本机做为大型矿山破碎设备是比较经济可靠方案。
设 备 名 称
设 备 型 号
设备出厂编号
设备生产厂家
双转子单段锤式破碎机
TKPC7002.HX1
KP1110H
中天仕名科技集团
关键技术性能
最大进料粒度：1000X1000X1000mm；出料粒度：90%产品粒度小于25mm；生产能力：700t/h;破碎机主体外形尺寸：5000X3360X3500mm
设备润滑
润 滑 部 位
油品
用量
换/补油周期
转子轴承座
2#极压锂基脂
注满
1个月
驱动端轴承座
2#极压锂基脂
注满
1个月
设备易损件一览表
名称
规格型号/图号
每套数量
锤头
KP1110.1-3
80
端盘
KP111OF.1-1
4
锤盘
KP1110F.1-2
14
锤轴
KP1110.1-2
10
成击砧
KP1110A.3-3
1
蓖子板
KP1110A.3-1
12
衬板#1
KP1105.2.1-1
6
椭圆头螺栓M30x145
KP1105.2.1-2
42
衬板#2
KP1105.2.1-3
6
衬板#3
KP1110.2.1-1
1
衬板#4
KP1110.2.1-2
1
衬板#5
KP1105.2.1-6
3
衬板#6
KP1105.2.1-7
3
衬板#7
KP1110.2.1-3
2
衬板#8
KP1110.2.1-4
2
衬板#9
KP111..2.1-5
2
衬板#10
KP1105.2.1-11
6
衬板#11
KP1110.2.1-6
2
衬板#12
KP1105.2.1-13
2
衬板#13
KP1110.2.1-7
1
衬板#14
KP1110.2.1-8
1
衬板#15
KP1105.2.1-16
3
衬板#16
KP1110.2.1-9
2
衬板#17
KP1110.2.1-10
2
衬板#18
KP1110.2.1-11
2
衬板#19
KP1110.2.1-12
2
衬板#20
KP1110.2.1-13
2
衬板#21
KP1110.2.1-14
10
椭圆头螺栓M30x125
KP1105.2.1-2
96
椭圆头螺栓M30x175
KP1105.2.1-2
72
双列调心球面滚子轴承带退卸套
24168BK30.C3+AH24168
4
双列调心球面滚子轴承
23134EAS.M.C3
4
乍V带
8v-9000mmLa
30根

第二节、重型板喂机（石灰石）
重型板式给料机广泛地应用在采矿、建筑和煤炭工业部门。该机关键用于含有一定仓压料仓和漏斗下面，将多种大容量物料短距离均匀连续输送给多种破碎、筛分和运输设备，它不仅适合处理粗粒物料，对细粒物料一样适应。可在恶劣环境中完成繁重工作，对物料粒度、成份改变、温度、粘度、冰霜、雨雪影响或冰结物料全部有较大适应性，给料均匀正确可靠。
设 备 名 称
设 备 型 号
设备生产厂家
1.4米皮带
B1400X34850mm
黄石捷龙
关键技术性能
DTⅡ(A),槽型；输送量：1000t/h;带速：1.25m/s;倾角0度；头轮直径：￠800mm;尾轮直径：￠630mm;螺旋拉紧装置S=500
设备润滑
润 滑 部 位
油品
用量
换油周期
减速机
220#工业闭式齿轮油
见油标
六个月
滚动轴承
2#极压锂基脂
注满
每个月
关键隶属设备明细表
名称
规格型号
参数
生产厂家
减速机
DCY280-40
编号H2337；中心高480mm，传动比40
江苏泰隆减速机股份
液力推进器
ED30/5
额定行程50；电机功率200W
焦作市虹发制动器
设备易损件一览表
名称
使用部位
规格型号
需求数量
传动滚筒
皮带机
D800X1600MM
1个
改向滚筒
皮带机
D630X1600MM
1个
改向滚筒
皮带机
D400X1600MM
1个
平行下托辊
皮带机
D133X1600MM
7个
上托辊
皮带机
D133X530MM
69个
缓冲托辊
皮带机
D133X530MM
15个
梅花圈
联轴器
内径65mm；6个耳子
1
皮带
皮带机
上胶4.5、下胶1.5，宽1.4米
75米

第三节、气震式袋收尘器
这是一个分室结构拼装式，由室顶脉冲阀对各室滤袋轮番进行分室停风气箱脉冲清类（即所谓离线清灰）袋式收尘器。它和通常喷吹式脉冲袋式收尘器清灰不一样，喷吹脉冲清灰是在同一个过滤室内只对其中各排滤袋逐排进行喷吹清灰（即所谓在线清灰），而其它排滤袋仍进行过滤，即清灰和过滤同时在一室中混合进行，清下粉尘二次飞扬，有部分会被相邻滤袋收去，不利于含尘浓度较大气体过滤。LPM型分室气箱脉冲是在一个室内关阀停止过滤情况下进行，而且不停机更换一个室滤袋
设 备 名 称
设 备 型 号
设备生产厂家
气震式袋收尘器
LCPM-GS64-6
广州英德
关键技术性能
进气口高度：4489mm；处理风量：26700m3/h;总过滤面积：372m2;净过滤面积：310m2；收尘室数：6个；滤袋总数：384条；收尘器承受负压：5000Pa；进口气体含尘浓度＜1000g/m3;出口气体含尘浓度＜30mg/m3;清灰压缩空气压力：0.5～0.7MPa;耗气量：1.8m3/min
设备润滑
润 滑 部 位
油品
用量
换油周期
风机轴承座
220#闭式齿轮油
见油标
每个月加油
螺旋铰刀吊轴承
2#极压锂基脂
注满
每2小时加油
卸料回转阀减速机
220#闭式齿轮油
见油标
每个月加油
螺旋铰刀轴承座
2#极压锂基脂
注满
每3月补加一次
关键隶属设备明细表
名称
规格型号
参数
星型卸料装置
YJD-16
规格300X300；高度460mm；转速41r/min;产量39.4m3/min
螺旋输送机
￠300
产量30m3/h;填充率￠=0.7
减速电机
XWD2.2-5-1/59
功率2.2KW
离心通风机
9-26No12.5D左45o
风量277573m3/h;全压4023Pa;转速960r/min
设备易损件一览表
名称
使用部位
规格型号
需求数量
脉冲阀（带电磁阀）
收尘器
2′/2″
6
清灰控制程序
控制器
输入输出电压220V
1
提升阀
收尘器
提升阀版直径￠595
6
气缸
收尘器
直径：￠100
6
电动蝶阀
收尘器
ZKJW-0.1,公称通径：DN800mm
1
电动实施器
收尘器
型号DKJ-410；力矩：600N.m
1
手动蝶阀
收尘器
公称通径：DN800mm
1
手动蝶阀
收尘器
公称通径：DN300mm
1

第四节、1.4米皮带
固定式带式输送机是以棉帆布、尼龙、聚酯帆布及钢绳芯输送带作曳引构件连续输送设备，可广泛用于煤炭、冶金、电力、矿山、港口、化工、轻工、石油及机械等行业，输送多种散状物料及成件物品。
设 备 名 称
设 备 型 号
设备生产厂家
1.4米皮带
B1400X34850mm
黄石捷龙
关键技术性能
DTⅡ(A),槽型；输送量：1000t/h;带速：1.25m/s;倾角0度；头轮直径：￠800mm;尾轮直径：￠630mm;螺旋拉紧装置S=500
设备润滑
润 滑 部 位
油品
用量
换油周期
减速机
220#工业闭式齿轮油
见油标
六个月
滚动轴承
2#极压锂基脂
注满
每个月
关键隶属设备明细表
名称
规格型号
参数
生产厂家
减速机
DCY280-40
编号H2337；中心高480mm，传动比40
江苏泰隆减速机股份
液力推进器
ED30/5
额定行程50；电机功率200W
焦作市虹发制动器
设备易损件一览表
名称
使用部位
规格型号
需求数量
传动滚筒
皮带机
D800X1600MM
1个
改向滚筒
皮带机
D630X1600MM
1个
改向滚筒
皮带机
D400X1600MM
1个
平行下托辊
皮带机
D133X1600MM
7个
上托辊
皮带机
D133X530MM
69个
缓冲托辊
皮带机
D133X530MM
15个
梅花圈
联轴器
内径65mm；6个耳子
1
皮带
皮带机
上胶4.5、下胶1.5，宽1.4米
75米

第五节、1米下山长皮带
设 备 名 称
设 备 型 号
设备出厂编号
设备生产厂家
1米钢丝皮带
B1000X781330mm
91015
铜陵天奇蓝天机械设备
关键技术性能
DTⅡ型带式输送机；带速：2.0m/s;输送长度：781330；输送量≥850t/h；提升高度：56315mm；头轮直径：800mm；尾轮直径：630mm；张紧装置：垂直拉紧
设备润滑
润 滑 部 位
油品
用量
换油周期
减速机
220#工业闭式齿轮油
见油标
六个月
液力推进器
32#液压油
整体空间1/3
3个月
轴承座
2#极压锂基脂
注满
每个月
关键隶属设备明细表
名称
规格型号
参数
生产厂家
减速机
ZSY450-31.5-1
编号90015；速比31.5
江阴齿轮箱制造
液力推进器
ED121/6S
额定行程60；推力1250N
江西华任制动器股份
设备易损件一览表
名称
使用部位
规格型号
需求数量
传动滚筒
皮带机
D800
1
改向滚筒
皮带机
D630
2
改向滚筒
皮带机
D500
2
改向滚筒
皮带机
D400
2
上托辊
皮带机
D108X380
1749
缓冲托辊
皮带机
D108X380
15
锥型上调心托辊组
皮带机
大小头415MM
130
钢绳芯胶带
皮带机
ST800 B=1000
1590M
平行下托辊
皮带机
D108X1150MM
58
V型前倾托辊组(下)
皮带机
D108X600MM
352
锥型下调心托辊组
皮带机
大小头600MM
52
液压推杆制动器
皮带机
YWZ5-400/121
1
带制动轮梅花联轴器
减速机
MLL9-Ⅰ-400－Y180X172/J70X107 MT9b
1
弹性柱销齿式联轴器
减速机
ZL12-JA220X282/YA150X252

防撕裂装置
皮带机
ZL-B-100035-Ⅱ

第六节、KZP盘式制动器
KZP型盘式可控制动装置关键适适用于带式输送机可控制动停车：实现下运带式输送机可控制动；应用于大倾角上运带式输送机时，能够实现《煤矿安全规程》要求软制动；应用于长距离大型带式输送机时，能够实现可控制动停车，避免输送带在停车过程中张力急剧改变而造成输送带“堆叠”；适适用于煤矿井下工作条件。
设 备 名 称
设 备 型 号
设备出厂编号
设备生产厂家
盘式可控制动装置
KZP1000/31
9077
济宁科大科技
关键技术性能
制动盘直径：1000mm；最大制动力矩：31kN.m; 安全阀油压为控制油压1.10倍; 流量：6L/min;油箱容积：约0.7m3;控制回路：单/双;蓄能器充氮压力：2～3Mpa；外形最大尺寸：长×宽×高尺寸为：1400×1000×1130mm
设备润滑
润 滑 部 位
油品
用量
换油周期
液压油站
46#液压油
见油标
每3月
关键隶属设备明细表
名称
规格型号
参数
电动机
YB2-100L1-4
2.2kW，380/660V　
设备易损件一览表
名称
使用部位
规格型号
需求数量
油泵
液压油站
CBW-F310-CFP
2
电机
液压油站
YB2-100L2-4-B5 /3.0kW,380/660V,V1
2
联轴器
液压油站
DYT-01,13,14 (含弹性体)
2
叠加式溢流阀
液压油站
MRV-03-A-K-1
2
百分比阀
液压油站
DBYY-D16A
2
调速阀
液压油站
2FRM10-20/25L
2
管式单向节流阀
液压油站
KC－04
2
DRV型单向节流阀
液压油站
DRV12－1－10/2
2
手动换向阀
液压油站
24SD-L10H-W
1
单向阀
液压油站
S10A1/2
2
蓄能器
液压油站
NXQA-4/20-LA
2
精虑油器
液压油站
ZU-H63´20-BDP
2
电磁换向阀
液压油站
24GDB1I1-H10B-T,~127V
2
精滤油器滤芯
液压油站
ZU-H63´20
2
吸液过滤网
液压油站
WU-100´80-J
2
空气滤清器
液压油站
QUQ2.5-20´1
1
液位计
液压油站
YWZ-200T
1
耐震压力表
液压油站
YN-100IV-16
2
高压软管接头总成
液压油站
HFG3-P2-3-P-1
1
螺纹接头高压油管
液压油站
II-10-20Mpa

油泵电机组
液压油站
(含油泵、电机、联轴器及联接板)
1

第二章：堆取料系统
第一节、石灰石堆料皮带
设 备 名 称
设 备 型 号
设备生产厂家
石灰石堆料皮带
B1000X269500MM
北方重工沈矿集团企业
关键技术性能
头尾轮水平距离：269500mm；输送物料：石灰石；输送能力：550t/h；带速：2.0m/s;倾角0°，16°；头轮直径：￠800mm;尾轮直径：￠630mm；拉紧装置：车式拉紧
设备润滑
润 滑 部 位
油品
用量
换油周期
减速机
220#工业闭式齿轮油
见油标
3个月
滚筒轴承座
2#极压锂基脂
注满
1个月
液力偶合器
46#抗磨液压油
整体空间80%
3个月
推进器
32#抗磨液压油
整体空间1/3
3个月
关键隶属设备明细表
名称
型号
参数
厂家
减速机
DCY355-31.5-2N
速比31.5；出厂编号：12088
江苏豪源减速机
液力推进器
ED-80/6
额定推力800N；电机功率330W
焦作市威豪制动设备厂
偶合器
YOXⅡZ500
编号：-2
大连液力机械
设备易损件一览表
名称
使用部位
规格型号
需求数量
轴承
减速机二道轴
32224
2
轴承
高速轴
7615
1
轴承
高速轴
30315
2
传动滚筒
皮带机
D800
1
改向滚筒
皮带机
D630
1
改向滚筒
皮带机
D400
1
改向滚筒
皮带机
D400
1
上托辊
皮带机
D108X380MM
600
摩擦上调心托辊
皮带机
长度=410MM
42
摩擦下调心托辊
皮带机
长度=600MM
28
下平托辊
皮带机
D108X1150MM
75
缓冲托辊
皮带机
D108X380MM
15

第二节、侧式悬臂堆料机
本机安装在室外工作，为华新水泥集团（西藏）石灰石料场配套设计制造。本机采取人字形堆料方法将物料堆积成长形料堆，以达成均化和贮存目标。
设 备 名 称
设 备 型 号
设备出厂编号
设备生产厂家
侧式悬臂堆料机
DB800/20
YD157SM
北方重工沈矿集团企业
关键技术性能
堆料型式：连续人字形；堆料能力：800t/h;堆料机运行速度：20m/min;胶带机宽度：1000mm；胶带机带速：2m/s;变幅角度：-12°～16°；液压驱动功率：7.5KW
设备润滑
润 滑 部 位
油品
用量
换油周期
滚筒轴承8个
美孚力士滑脂EP2
15L
5000小时
悬臂胶带机电动滚筒
46#抗磨液压油
电动滚筒1/3
18个月
悬臂胶带机拉紧丝杠
美孚力士滑脂EP2
1L
1000小时
悬臂架铰轴
美孚力士滑脂EP2
0.3L
500小时
液压油箱
46#抗磨液压油
0.3L
500小时
车轮轴承8个
美孚力士滑脂EP2
2L
500小时
行走减速器
220#工业闭式齿轮油
见油标刻度
18个月
油缸铰轴
美孚力士滑脂EP2
0.3L
500小时
关键隶属设备明细表
使用部位
名 称
规格型号
参数
悬臂皮带
电动滚筒
WD-1型
直径630，皮带宽度1000mm，胶带速度2m/s,编号639452,380V,37KW
行走机构
减速机
QSC20
速比140；编号9111139
设备易损件一览表
名称
使用部位
规格型号
需求数量
关节轴承
支承装置
GE80ES
1
轴承
车轮组
3053726
8
关节轴承
牵引杆
GE60ES
1
滚动轴承
行走装置
53524
8
轴承
改向滚筒
3524
2
轴承
改向滚筒
3532
4
轴承
改向滚筒
3528
2
轴承
改向滚筒
113516
2
缓冲托辊
胶带机
108X380
24
托辊
胶带机
108X380
123
托辊
胶带机
108X600
14
衬板
挡料车
340X250
4
衬板
挡料车
340X330
4
车轮
车轮组

4
变量柱塞泵
悬臂液压系统
DD0203-01
1
液位继电器
悬臂液压系统
DD0203-105
1
电加热器
悬臂液压系统
DD0203-96
1
回油滤油器
悬臂液压系统
DD0203-07
1
滤芯
悬臂液压系统
DD0203-08
5
溢流阀
悬臂液压系统
DD0203-04
1
电磁换向阀
悬臂液压系统
DD0203-36
1
液控单向阀
悬臂液压系统
DD0203-100
1
单向节流阀
悬臂液压系统
DD0203-58
1
电磁换向阀
悬臂液压系统
DD0203-03
1
空气滤清器
悬臂液压系统
DD0203-95
1
风冷机
悬臂液压系统
DD0203-06
1
油缸
悬臂液压系统
DD0203-111
1

第三节、桥式刮板取料机（石灰石）
本机是为华新西藏水泥工业2500t/d水泥生产线提供取料设备，堆料机在料场堆积好物料后，由取料机从料场中间开始全断面取料，卸到出料胶带机上，完成物料第二次混匀。
设 备 名 称
设 备 型 号
设备出厂编号
设备生产厂家
桥式刮板取料机
QG250/31
YD158SM
北方重工沈矿集团散料装卸设备研究所
关键技术性能
取料能力：额定250t/h；钢轨：QU80;桥梁跨越：31000mm；刮板链节距：250mm；刮板尺寸：1400X250mm;车轮直径：￠710mm；端梁取料运行速度：0.004～0.04m/min;端梁取料时驱动功率：2X0.55KW;端梁调车时运行速度：11.5m/min;耙车运行速度：12.7m/min;刮板链速：0.48m/s
设备润滑
润 滑 部 位
油品
用量
换油周期

刮板系统减速器
220#工业闭式齿轮油
50L
小时
刮板系统液力偶合器
46#抗磨液压油
13L
5000小时
链轮轴承座
2#极压锂基脂
注满
500小时
刮板链条
机油
全部淋到
天天3次
链条滚轮轴承
2#极压锂基脂
注满
200小时
头部链轮组
2#极压锂基脂
注满
每七天一次
尾部链轮组
2#极压锂基脂
注满
每七天一次
料耙减速器
220#工业闭式齿轮油
48L
小时
料耙液力偶合器
46#抗磨液压油
13L
5000小时
料耙系统制动器
32#抗磨液压油

小时
行走轮
2#极压锂基脂
注满
500小时
挡轮
2#极压锂基脂
注满
500小时
料耙链轮轴承座
2#极压锂基脂
注满
500小时
料耙链条
机油
全部淋到
天天一次
塔架滑轮
2#极压锂基脂
注满
500小时
摆线针轮减速机
220#工业闭式齿轮油
2.5L
5000小时
四级减速器
220#工业闭式齿轮油
16L
小时
车轮组
2#极压锂基脂
注满
每七天一次
关键辅助设备明细表
名 称
使用部位
规格型号
参数
减速机
料耙系统
KDN360
传动比96；出场编号09458-11
减速机
行走系统
K815E

减速机
刮板系统
K813B
传动比105
偶合器
料耙系统
YOXZL450
65Φ38
偶合器
刮板系统
YOX450
65Φ48

设备易损件一览表
名称
使用部位
规格型号
需求数量
轴承
端梁车轮组
3053134
8
推力关节轴承
摆动端梁球铰支承
GX140T
1
轴承
摆动端梁挡轮组
1312
8
滚子轴承
导轮
6206
114
轴承
固定端梁挡轮组
1222
4
轴承
料耙系统水平挡轮
1514
16
轴承
料耙系统轴承组
153528
5
轴承
料耙系统车轮组
3153136
1
轴承
料耙系统车轮组
53520
8
轴承
料耙系统手摇卷筒
7308E
1
轴承
料耙系统手摇卷筒
7314E
2
轴承
料耙系统手摇卷筒
8107
1
轴承
尾部链轮组
3053124
4
轴承
头部链轮组
3053138
2
链条
料耙系统
48A-1X340
340
链轮
料耙系统
D226-4-21-2
3
车轮
端梁车轮组
D260-1-2-1
4
挡轮
摆动端梁挡轮组
D272-1-5-2
4
挡轮
固定端梁挡轮组
D272-8-2-4
2
刮板体
刮板装置
D226-8-1-2-1P
114
衬板
刮板装置
D226-8-1-2-2
114
衬板
刮板装置
D226-8-1-2-3
228
衬板
刮板装置
D226-8-1-2-4
228
链条
刮板装置
D585-3-1-1P
456节
链轮
头部链轮组
D226-8-9-6
2
链轮
尾部链轮组
D226-8-2-10
2
复合弹簧
尾部链轮组
D226-8-2-3
2
衬板
导料槽
D382-3-6-3
2
衬板
导料槽
D382-3-6-1-1
1

第四节、石灰石取料皮带
设 备 名 称
设 备 型 号
石灰石取料皮带
B800X267358
关键技术性能
头尾轮水平距离：267250mm；头尾轮中心高差：2435mm；输送物料：石灰石；输送能力：250t/h;带速1.6m/s;倾角：0°～8°；头轮直径：￠630mm;尾轮直径：￠500mm；拉紧方法：车式拉紧
设备润滑
润 滑 部 位
油品
用量
换油周期
减速机
220#工业闭式齿轮油
见油标
3个月
滚动轴承
2#极压锂基脂
注满
1个月
液力推进器
32#抗磨液压油
见油标
3个月
关键隶属设备明细表
名称
规格型号
参数
厂家
减速机
DCY250-31.5
转速1400rpm;速比：31.5
江苏豪源减速机
推进器
YWZ5-200/30
制动力矩315NM；
焦作市威豪制动设备厂
设备易损件一览表
名称
使用部位
规格型号
托辊
皮带机
φ89*305
托辊
皮带机
φ89*950
缓冲托辊
皮带机
φ89*305

第五节、原煤进料皮带
设 备 名 称
设 备 型 号
设备生产厂家
原煤进料皮带
DTⅡ(A)B800X78045
湖北中工
关键技术性能
水平输送距离：76150mm;头尾轮中心高差：17095mm；输送物料：原煤；输送能力：300t/h;带速：1.6m/s；倾角：12.7°；头轮直径：￠630mm；尾轮直径：￠500mm；拉紧装置：重锤拉紧
设备润滑
润 滑 部 位
油品
用量
换油周期
电动滚筒
68#抗磨液压油
整体空间1/3
3个月
滚筒轴承座
2#极压锂基脂
注满
1个月
关键隶属设备明细表
名称
规格型号
参数
厂家
电动滚筒
WN型
直径630，皮带宽度800，胶带速度1.6m/s,编号100195,380V,37KW
泰州市运达电动滚筒制造
设备易损件一览表
名称
使用部位
规格型号
皮带托辊
传动部位
￠89X240
皮带托辊
传动部位
￠89X750

原煤堆料皮带
设 备 名 称
设 备 型 号
设备生产厂家
原煤堆料皮带
DTⅡ(A)B800X282650
湖北中工
关键技术性能
水平输送距离：282650mm；头尾轮中心高差：0mm;输送物料：原煤；输送能力：300t/h;带速：1.6m/s;倾角：0°；头轮直径：￠630mm；尾轮直径：￠500mm；拉紧装置：重锤拉紧
设备润滑
润 滑 部 位
油品
用量
换油周期
电动滚筒
68#抗磨液压油
整体空间1/3
3个月
滚筒轴承座
2#极压锂基脂
注满
1个月
关键隶属设备明细表
名称
规格型号
参数
厂家
减速机
DCY280-31.5-2N
编号11143；最大转速1400r.p.m
江苏豪源减速机
液力推进器
ED-30/5
推力300N，电机功率200W,编号910256；额定行程50mm
焦作市威豪制动设备厂
电动卸料小车
TD3F6-Ⅱ
车速：0.34m/s;钢轨型号:15kg/m;卸料漏斗：二通漏斗；最大轮压：13.15kN
湖北中工
设备易损件一览表
名称
使用部位
规格型号
皮带托辊
传动部位
￠89X240
皮带托辊
传动部位
￠89X750

第六节、桥式刮板取料机（原煤）
设 备 名 称
设 备 型 号
设备出厂编号
设备生产厂家
桥式刮板取料机
QG40/36
YD159SM
北方重工装卸设备分企业
关键技术性能
取料能力：40t/h;钢轨：QU80;桥梁跨距：36046mm；刮板尺寸：900X170mm;车轮直径：￠710mm;端梁取料运行速度：0.001～0.006m/min;端梁调车时运行速度：11.5m/min;耙车运行速度：13.1m/min;刮板链速：0.41m/s;动力电缆卷盘：JDO-1250(D)-T;驱动功率：3KW;电缆规格：YCW-3X70+1X25;控制电缆卷盘：JDO-650(D)-KT37;驱动功率：1.5KW;电缆规格：CEFR(37X2.5)
设备润滑
润 滑 部 位
油品
用量
换油周期
刮板系统减速器
220#工业闭式齿轮油
50L
小时
刮板系统液力偶合器
46#抗磨液压油
13L
5000小时
链轮轴承座
2#极压锂基脂
注满
500小时
刮板链条
机油
全部淋到
天天3次
链条滚轮轴承
2#极压锂基脂
注满
200小时
头部链轮组
2#极压锂基脂
注满
每七天一次
尾部链轮组
2#极压锂基脂
注满
每七天一次
料耙减速器
220#工业闭式齿轮油
48L
小时
料耙液力偶合器
46#抗磨液压油
13L
5000小时
料耙系统制动器
32#抗磨液压油

小时
行走轮
2#极压锂基脂
注满
500小时
挡轮
2#极压锂基脂
注满
500小时
料耙链轮轴承座
2#极压锂基脂
注满
500小时
料耙链条
机油
全部淋到
天天一次
塔架滑轮
2#极压锂基脂
注满
500小时
摆线针轮减速机
220#工业闭式齿轮油
2.5L
5000小时
四级减速器
220#工业闭式齿轮油
16L
小时
车轮组
2#极压锂基脂
注满
每七天一次
关键隶属设备明细表
名称
型号
参数
生产厂家
行走减速机
K815E

沈阳矿山机械传动设备分企业
刮板减速机
K813A
传动比120；编号09462-11
料耙减速机
KDN360
传动比96；出场编号09458-11
料耙耦合器
YOXⅡZ500
65Φ38
大连液力机械
料刮板耦合器
YOX400
60Φ48
大连液力机械
设备易损件一览表
名称
使用部位
规格型号
需求数量
轴承
端梁车轮组
3053134
8
轴承
摆动端梁中活动
GX140T
1
轴承
摆动端梁中挡轮组
1312
8
轴承
固定端梁中挡轮组
1222
4
轴承
耙车挡轮
1514
16
轴承
料耙中轴承组
153528
5
轴承
料耙中轴承组
3153536
1
轴承
耙车走轮
53520
8
轴承
尾部链轮组
3053124
4
轴承
头部链轮组
3053138
2
耙车挡轮
耙车挡轮
D226-4-8-1
8
耙车车轮组
车轮
D310-4-5-1
4
料耙系统
链条
48A-1X350
1
料耙中链轮
链轮
D226-4-21-2
3
料耙滑轮架
滑轮
D226-4-3-4
8
摆动端梁/固定端梁
车轮
D260-1-2-1
4
摆动端梁
挡轮
D272-1-5-2
4
固定端梁
挡轮
D272-8-2-4
2
刮板装置
刮板体
D228-3-2-2-1P
1
刮板装置
衬板（一）
D228-3-2-2-2
1
刮板装置
衬板（二）
D228-3-2-2-3
2
刮板装置
链条
YD159-3-1-1P
2
刮板装置
导轮
D322-1-1-1P
66
尾部链轮组
链轮
D228-3-1-9
2
尾部链轮组
复合弹簧
D212-6-2-1
2
头部链轮组
链轮
D228-3-7-6
2

第七节、原煤取料皮带（东边）
设 备 名 称
设 备 型 号
设备生产厂家
带式输送机
DTⅡ（A）B650X221875
湖北中工
关键技术性能
水平输送距离：20mm；头尾轮中心高差：0mm；输送物料：原煤；输送能力：40t/h;带速：1.6m/s;倾角0°；头轮直径：￠630mm；尾轮直径：￠500mm；拉紧装置：车式拉紧
设备润滑
润 滑 部 位
油品
用量
换油周期
电动滚筒
68#抗磨液压油
整体空间1/3
六个月
滚动轴承
2#极压锂基脂
注满
六个月
关键隶属设备明细表
名称
规格型号
参数
厂家
电动滚筒
YTBIIG
滚筒直径630，胶带宽度650，圆周速度1.6m/s,编号15228，电流30.3A,功率11KW,实施标准JB/T7330-94
淄博市博山众诚减速机
设备易损件一览表
名称
使用部位
规格型号
皮带托辊
传动部位
￠89X240
皮带托辊
传动部位
￠89X750
第八节、原煤取料皮带（西边）
设 备 名 称
设 备 型 号
设备生产厂家
带式输送机
DTⅡ（A）B650X58175
湖北中工
关键技术性能
水平输送距离：56400mm；头尾轮中心高差：0mm；输送物料：原煤；输送能力：10t/h;带速：1.6m/s;倾角0°；头轮直径：￠630mm；尾轮直径：￠500mm；拉紧装置：螺旋拉紧
设备润滑
润 滑 部 位
油品
用量
换油周期
电动滚筒
68#抗磨液压油
整体空间1/3
六个月
滚动轴承
2#极压锂基脂
注满
六个月
关键隶属设备明细表
名称
规格型号
参数
厂家
电动滚筒
YTBIIG
滚筒直径630，胶带宽度650，圆周速度1.6m/s,编号15227，电流30.3A,功率15KW,实施标准JB/T7330-94
淄博市博山众诚减速机
设备易损件一览表
名称
使用部位
规格型号
皮带托辊
传动部位
￠89X240
皮带托辊
传动部位
￠89X750

第三章：行车系统
第一节、单段锤式破碎机
LPC1016.16单段锤式破碎机，用于破碎生产水泥用中等强度脆性矿石，如石灰石、泥灰岩、页岩、大理岩、石膏、煤等。因为本机含有入料粒度大、破碎比大特点，可将从采场运来大块度毛矿一次破碎成符合入磨粒度，使以往需要多段破碎生产程序简化为一段破碎。从而，建设费用节省近二分之一，矿石加工费也降低了40％以上，操作更为简便，是当今现代化水泥厂最常见原料破碎方法。所以，只要矿石物理性能适合，选择本机将是最经济可靠方案。
本机破碎板和排料篦子均是可调整，这么，当锤头磨损变短以
