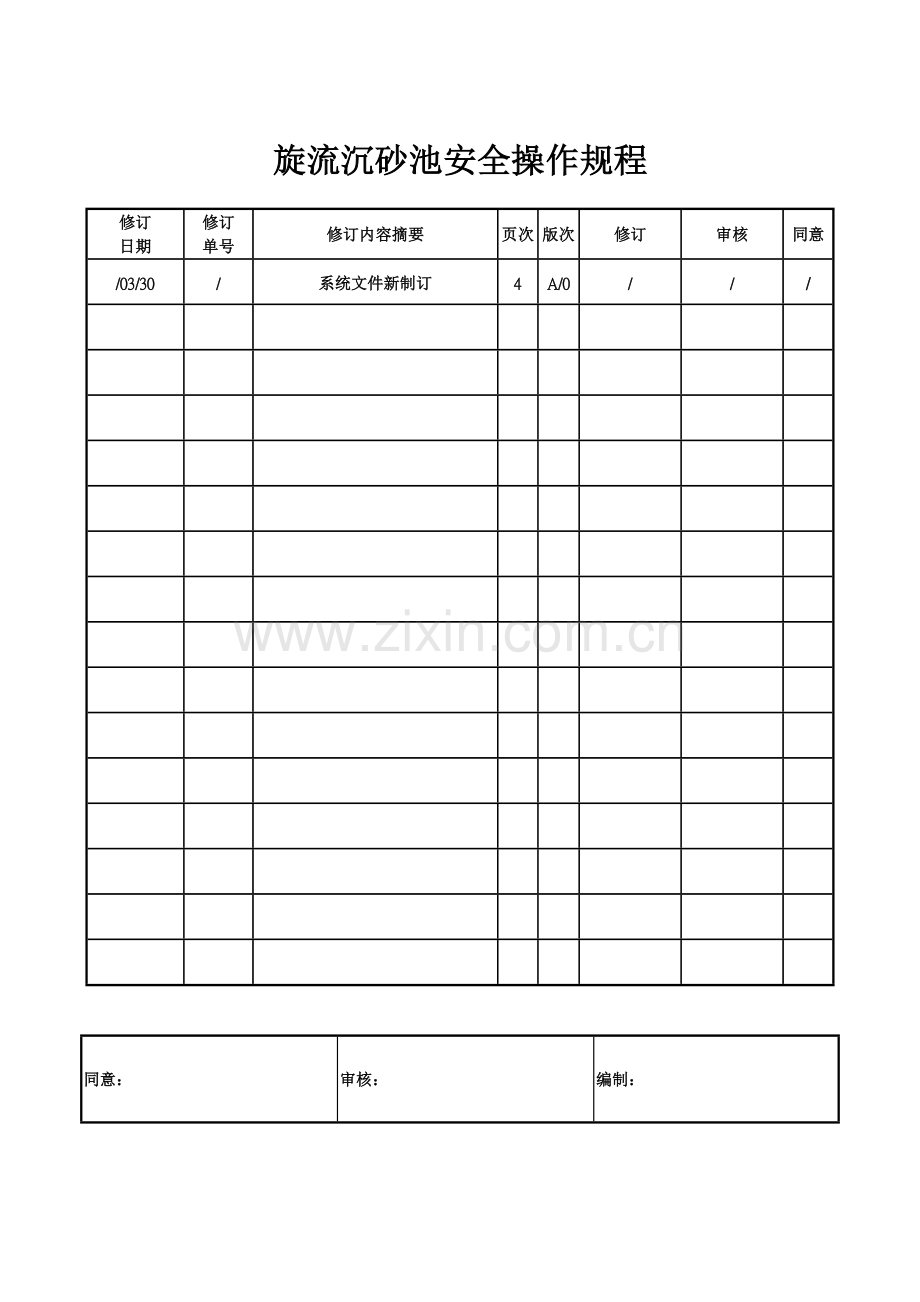

旋流沉砂池安全操作规程

修订
日期
修订
单号
修订内容摘要
页次
版次
修订
审核
同意
/03/30
/
系统文件新制订
4
A/0
/
/
/

同意：
审核：
编制：

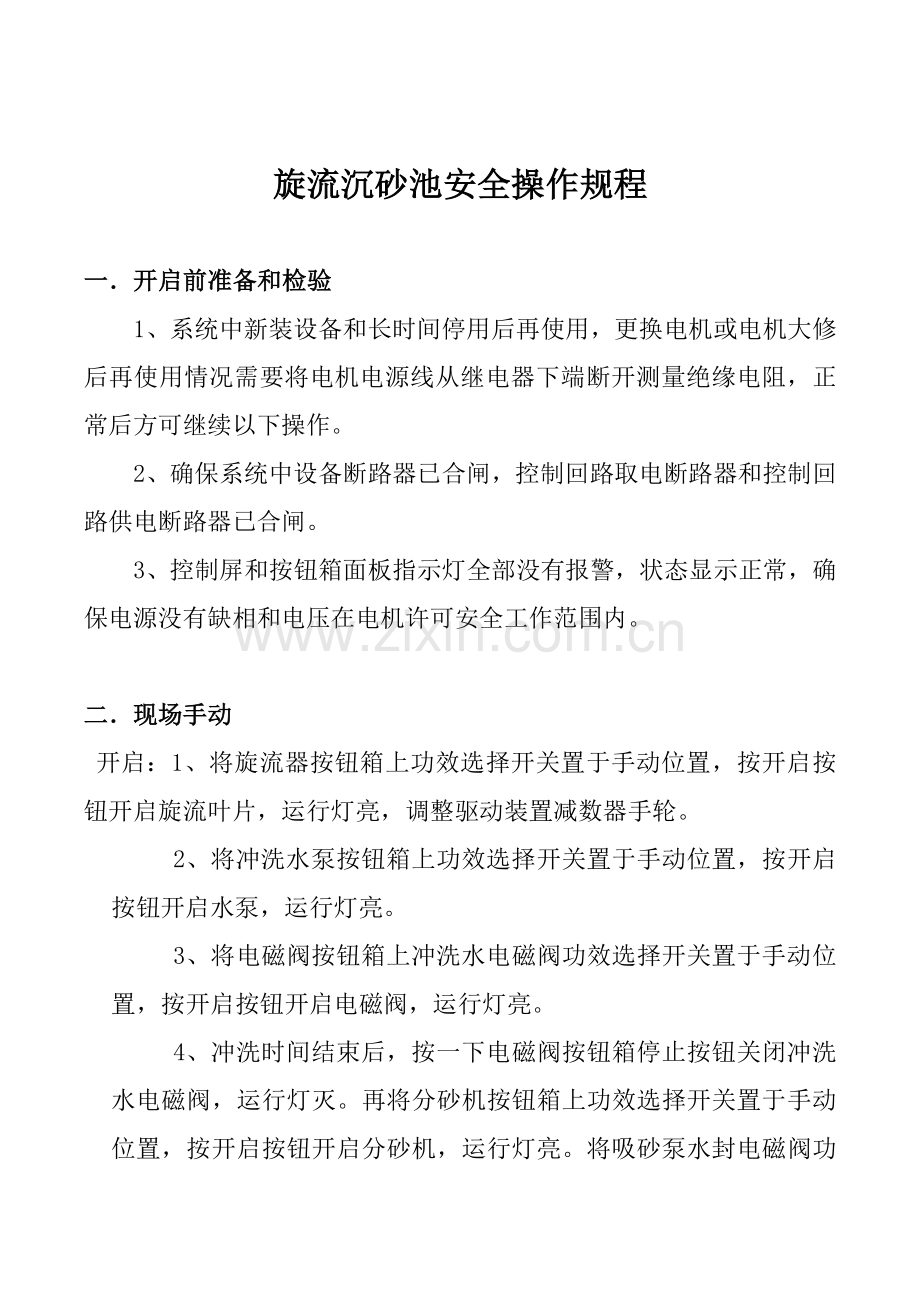

旋流沉砂池安全操作规程

一．开启前准备和检验
1、系统中新装设备和长时间停用后再使用，更换电机或电机大修后再使用情况需要将电机电源线从继电器下端断开测量绝缘电阻，正常后方可继续以下操作。
2、确保系统中设备断路器已合闸，控制回路取电断路器和控制回路供电断路器已合闸。
3、控制屏和按钮箱面板指示灯全部没有报警，状态显示正常，确保电源没有缺相和电压在电机许可安全工作范围内。

二．现场手动
开启：1、将旋流器按钮箱上功效选择开关置于手动位置，按开启按钮开启旋流叶片，运行灯亮，调整驱动装置减数器手轮。
2、将冲洗水泵按钮箱上功效选择开关置于手动位置，按开启按钮开启水泵，运行灯亮。
3、将电磁阀按钮箱上冲洗水电磁阀功效选择开关置于手动位置，按开启按钮开启电磁阀，运行灯亮。
4、冲洗时间结束后，按一下电磁阀按钮箱停止按钮关闭冲洗水电磁阀，运行灯灭。再将分砂机按钮箱上功效选择开关置于手动位置，按开启按钮开启分砂机，运行灯亮。将吸砂泵水封电磁阀功效选择开关置于手动位置，按开启按钮开启电磁阀，运行灯亮。再将吸砂泵按钮箱上功效选择开关置于手动位置，按开启按钮开启吸砂泵，运行灯亮。
5、吸砂时间结束后，按吸砂泵按钮箱上停机按钮关闭吸砂泵，运行灯灭。按电磁阀按钮箱上停机按钮关闭水封电磁阀，运行灯灭。按分砂机按钮箱上停机按钮关闭分砂机，运行灯灭。
停机：1、按旋流器按钮箱上停机按钮停止旋流叶片。
2、若处于冲砂周期，强行结束冲洗，按开启中步骤4转换到吸砂时间，一定时间后，按吸砂泵按钮箱上停机按钮关闭吸砂泵，运行灯灭。按电磁阀按钮箱上停机按钮关闭水封电磁阀，按冲洗水泵按钮箱上停机按钮关闭冲洗泵，运行灯灭。
3、一段时间后，待分砂机将吸出砂水混合物中砂基础分离出后，按分砂机按钮箱上停机按钮关闭分砂机，运行灯灭。

三．PLC现场手动
开启：1、将污水泵房PLC触摸屏切换到沉砂池画面，将沉砂池部分全部设备开启画面中连续/非连续拨动开关拨到非连续位置。
2、将旋流器按钮箱，电磁阀按钮箱，吸砂机按钮箱，分砂机，清洗水泵按钮箱中功效开关置于自动位置。
3、根据手动开启次序依次将画面切换到设备开启画面，按一下开启按钮开启设备。
4、到现场调整旋流器驱动装置减数器上手轮。
5、根据工艺时间切换冲砂和吸砂分砂设备。
停机： 1、先将画面切换到旋流器画面，停止旋流器。
2、若处于冲砂周期，待其结束，然后切换到吸砂和分砂画面，一定时间后先关闭吸砂泵，再过一定时间后关闭分砂机。
3、将全部按钮箱上功效开关置于手动。

四、注意事项:
1、旋流器电机是无级调速，管轴转速应调至20~40R/M。
2、沉砂池进行提砂时，假如无砂水混合物进砂水分离设备，说明提砂管路堵塞，需要对管路进行疏通。
3、假如开始有少许砂水混合物进入砂水分离设备，且短时间内逐步变少直到没有，或冲洗开启电机有异响，说明集砂斗内沉砂板结，无法进行冲洗，提砂。需要将集砂斗内沉砂清理洁净，重新开启整套设备。
4、注意冬季非正常运行(停机时间过长后提砂，开启砂泵提砂)情况下，提砂管路有可能出现堵塞冻结现象。为避免此情况发生，在停机时间过长情况下，可于设备自动运行前，在手动状态下将沉砂提取洁净。若关机超出2小时以上，应将沉砂池放空阀打开，将池内水放空。
