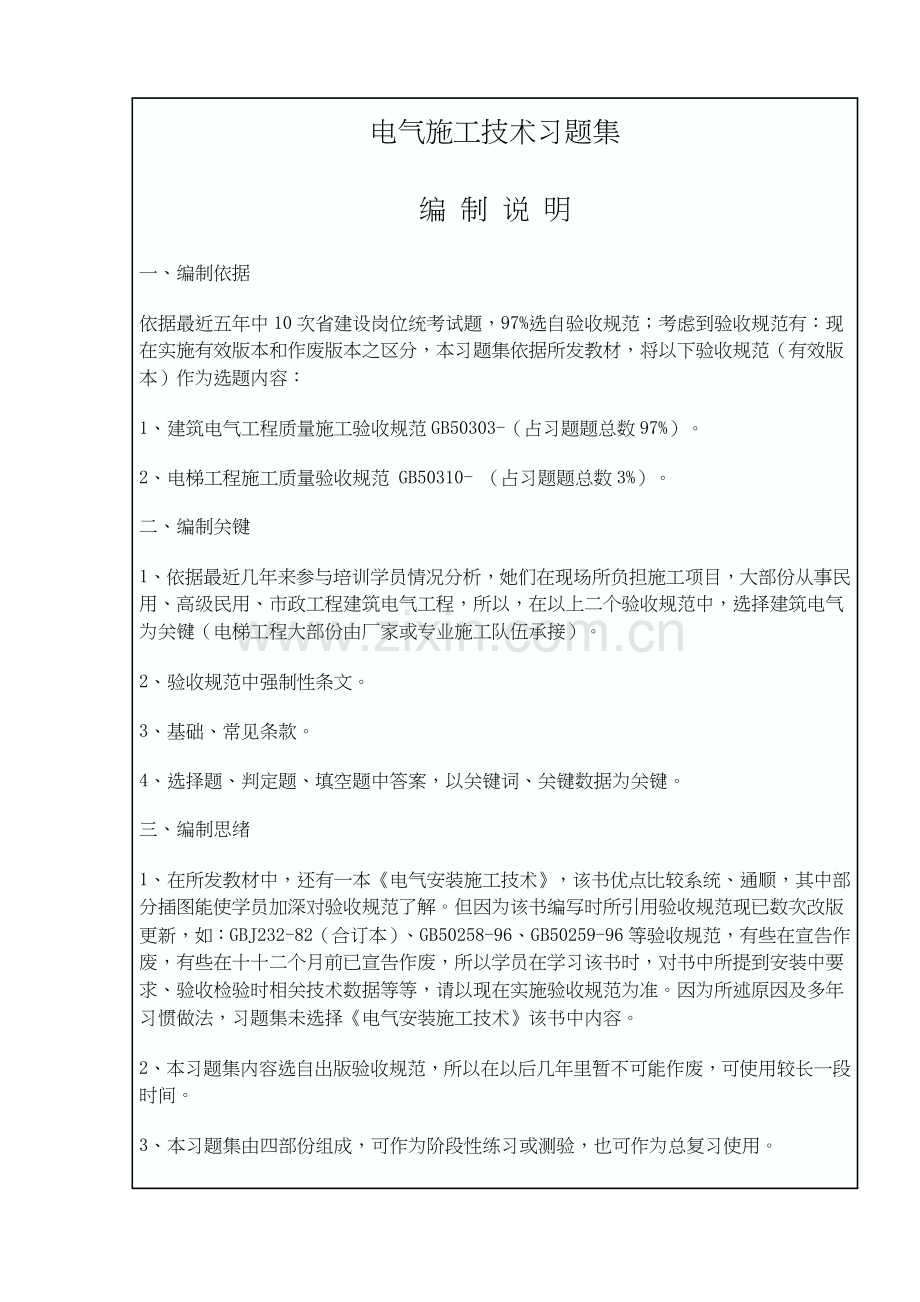

电气施工技术样本.doc

电气施工技术习题集编 制 说 明一、编制依据依据最近五年中10次省建设岗位统考试题，97%选自验收规范；考虑到验收规范有：现在实施有效版本和作废版本之区分，本习题集依据所发教材，将以下验收规范（有效版本）作为选题内容：1、建筑电气工程质量施工验收规范GB50303-（占习题题总数97%）。2、电梯工程施工质量验收规范 GB50310- （占习题题总数3%）。二、编制关键1、依据最近几年来参与培训学员情况分析，她们在现场所负担施工项目，大部份从事民用、高级民用、市政工程建筑电气工程，所以，在以上二个验收规范中，选择建筑电气为关键（电梯工程大部份由厂家或专业施工队伍承接）。2、验收规范中强制性条文。3、基础、常见条款。4、选择题、判定题、填空题中答案，以关键词、关键数据为关键。三、编制思绪1、在所发教材中，还有一本电气安装施工技术，该书优点比较系统、通顺，其中部分插图能使学员加深对验收规范了解。但因为该书编写时所引用验收规范现已数次改版更新，如：GBJ232-82（合订本）、GB50258-96、GB50259-96等验收规范，有些在宣告作废，有些在十十二个月前已宣告作废，所以学员在学习该书时，对书中所提到安装中要求、验收检验时相关技术数据等等，请以现在实施验收规范为准。因为所述原因及多年习惯做法，习题集未选择电气安装施工技术该书中内容。2、本习题集内容选自出版验收规范，所以在以后几年里暂不可能作废，可使用较长一段时间。3、本习题集由四部份组成，可作为阶段性练习或测验，也可作为总复习使用。本习题集如有和验收规范不相符合之处，请以验收规范为准。习题前打“*”号者，是强制性条文。 习题一 建筑电气（GB 50303-）P55P62 1、总则 2、术语 3、基础要求一、选择题1、钢筋混凝土电杆，弯曲小于杆长( A )。A：1/1000 B：1/100 C：1/10 D: 5mm2、钢制灯柱应符合：钢柱内设有专用接地螺栓，地脚螺孔位置按提供附图尺寸，许可偏差为（B ）A：1mm B：2mm C：5mm3、封闭、插接式母线每段母线组对接续前，绝缘电阻测试合格，绝缘电阻值大于( D ）M，才能安装组对。A：0.5 B：3.8 C：8 D：20二、填空题1、安装电工、焊工、起重吊装工和电气调试人员等，按相关要求 。答：持证上岗2、安装和调试用各类计量器具，应检定合格，使用时在 。答：使用期内3、除设计要求外，承力建筑钢结构构件上，不得采取 固定电气线路等部件；且严禁 。答：熔焊连接 热加工开孔4、接地(PE)或接零(PEN)支线必需单独和接地(PE)或接零(PEN)干线相连接，不得 。答:串联连接。5、灯具绝缘电阻值大于 ，内部接线为铜芯绝缘电线，芯线截面积大于 ，橡胶或聚氯乙烯(PVC)绝缘电线绝缘层厚度大于 。答：2M ； o.5mm2 ； o.6mm6、导管外观检验应符合：钢导管无 。绝缘导管及配件不碎裂、表面有 和制造厂标。答: 压扁、内壁光滑 阻燃标识7、镀锌制品外观检验应符合：镀锌层覆盖完整、表面无锈斑， ，无砂眼。答：金具配件齐全8、铝合金桥架外观检验应符合：涂层完整， ，不压扁，表面不划伤。答：无扭曲变形9、封闭母线应符合：母线螺栓搭接面平整、镀层覆盖完整、 。答：无起皮和麻面10、杆上变压器支架 ，才能吊装变压器且就位固定。答：紧固检验后11、接地(PE)或接零(PEN)连接完成后，查对柜、屏、台、箱、盘内元件规格、型号，且 ，才能投入试运行。答：交接试验合格12、低压电动机、电加热器及电动实施机构应和机械设备完成连接，绝缘电阻测试合格，经 工艺要求，才能接线。答：手动操作符合13、设备 （PE)或接零(PEN)连接完成，经检验合格，才能进行试验。答：可靠近裸露导体接地14、控制回路 ，盘车或手动操作，电气部分和机械部分转动或动作协调一致，经检验确定，才能空载试运行。答：模拟动作试验合格15、电缆敷设前 ，才能敷设。答：绝缘测试合格16、顶棚和墙面 基础完成，才能敷设线槽、槽板。答：喷浆、油漆或壁纸等17 接地(PE)或接零(PEN)及 ，经检验确定，才能穿入电线或电缆和线槽内敷线。答：其它焊接施工完成18、电线、电缆交接试验合格， ，才能通电。答：且对接线去向和相位等检验确定19、电缆 和绝缘测试经检验确定，才能制作电缆头。答：连接位置、连接长度20、影响灯具安装 ；顶棚和墙面喷浆、油漆或壁纸等及地画清理上作基础完成后，才能安装灯具。答：模板、脚手架拆除21、吊扇 完成；电线绝缘测试应合格，顶棚和墙面喷浆、油漆或壁纸等应基础完成，才能安装开关、插座和风扇。答：吊钩预埋22、人工接地体：按设计要求位置开挖沟槽，经检验确定，才能打入 。答：接地极和敷设地下接地干线23、直接从基础接地体或人工接地体暗敷埋入粉刷层内引下线，经检验确定 ，才能贴面砖或刷涂料等。答：不外露24、接闪器安装：接地装置和引下线应施工完成，才能 ，且和 。答：安装接闪器；引下线连接25、对特殊要求建筑金属屏蔽网箱，网箱施工完成。经检验确定，才能和 。答：接地线连接26、高压电气设备和布线系统及继电保护系统交接试验，必需符合现行国家标准 。答：电气装置安装工程电气设备交接试验标准GB 50150要求三、判定（改）题1、额定电压交流1200V应为低压电器设备；额定电压大于交流l200V应为高压电器设备。 （）答：额定电压交流1KV应为低压电器设备；额定电压大于交流lKV应为高压电器设备。2、动力和照明工程漏电保护装置应做封锁处理。（）答：应做模拟动作试验。3、BV型绝缘电线2.5mm2绝缘层厚度大于1.0mm （）答:大于 0.8mm4、架空线路做绝缘检验，方可通电。（ ）答：架空线路做绝缘检验，且经单相冲击试验合格，才能通电。5、变压器及接地装置交接试验合格，才能通电。（ ）6、发电机空载试运行和试验调整合格，才能负荷试运行。（ ）7、被隐蔽接线盒和导管在隐蔽前检验合格，才能隐蔽。（ ）四、术语解释1、建筑电气工程答：为实现一个或多个具体目标且特征相配合，由电气装置、布线系统和用电设备电气部分组合。这种组合能满足建筑物预期使用功效和安全要求，也能满足使用建筑物人安全需要。2、中性保护导体（PEN）答：一个同时含有中性导体和保护导体功效接地导体。五、问答题1、对开关、插座电气和机械性能进行现场抽样检测。检测要求？答：1)不一样极性带电部件间电气间隙和爬电距离大于3mm；2)绝缘电阻值大于5M；3)用自攻锁紧螺钉或自切螺钉安装，螺钉和软塑固定件旋合长度大于8mm，软塑固定件在经受10次拧紧退出试验后，无松动或掉渣，螺钉及螺纹无损坏现象；4)金属间相旋合螺钉螺母，拧紧后完全退出，反复5次仍能正常使用。2、照明系统测试和通电试运行程序？答：1）、电线绝缘电阻测试前电线接续完成；2）、照明箱(盘)、灯具、开关、插座绝缘电阻测试在就位前或接线前完成；3）、备用电源或事故照明电源作空载自动投切试验前拆除负荷，空载自动投切试验合格，才能做有载自动投切试验；4）、电气器具及线路绝缘电阻测试合格，才能通电试验；5）、照明全负荷试验必需在本条1、2、4完成后进行。3、防雷接地系统测试工序要求：答：接地装置施工完成测试应合格；避雷接闪器安装完成，整个防雷接地系统连成回路，才能系统测试。习题二 建筑电器（GB 50303-）P62-P70（P91）4、架空线路 5、变压器等 6、成套配电柜等 7、电动机8、柴油发电机 9、不间断电源 10、低压电气动力 11、母线一、选择题1、电杆坑、拉线坑深度许可偏差，应不深于设计坑深100mm、不浅于设计坑深 ( C ) mm。A: 100 B、80 C、50 D:302、架空导线弧垂值，许可偏差为设计弧垂值（ C ），水平排列同档导线间弧垂值偏差为50mm。A: 1% B、3% C、5 D： 63、杆上低压配电箱电气装置和馈电线路，相间和相对地间绝缘电阻值应大于( A )M。A: 0.5 B、1.0 C、4 D： 104、电杆组立应正直，直线杆横向位移不应大于( C )mm，杆梢偏移不应大于梢径12，转角杆紧线后不向内角倾斜，向外角倾斜不应大于1个梢径。A: 20 B: 40 c: 50 D: 805、直线杆单横担应装于( A )，终端杆、转角杆单横担应装于拉线侧。横担上下歪斜和左右扭斜，从横担端部测量不应大于20mm。横担等镀锌制品应热浸镀锌。A: 受电侧 B: 电源侧 C： 内侧 D： 外侧6、同一端子上导线连接不多于（B ）根，防松垫圈等零件齐全。A： 1 B： 2 C： 3 D： 47、柜、屏、盘安装垂直度许可偏差为15，相互间接缝不应大于2mm，成列盘面偏差不应大于（ D ）mm。A： 2 B：3 C： 4 D： 58、当相线截面积S(mm2)为：16S35时，对应保护导体最小截面积不应小于（ D ）mm2A：4 B： 6 C：10 D： 16二、填空题1、电气装置交流工频耐压试验电压为 ，当绝缘电阻值大于 时，可采取2500V兆欧表摇测替换，试验连续时间 ，无击穿闪络现象。答：1kV；10M；1min2、线路跳线、过引线、接户线线间和线对地间安全距离，电压等级为610kV，应大于 ；电压等级为1kV及以下，应大于 。用绝缘导线架设线路，绝缘破口处应修补完整。答：300mm 150mm3、固定电气设备支架、紧固件为 ，紧固件及防松零件齐全。答：热浸镀锌制品4、跌落式熔断器安装相间距离大于 ；熔管试操动能自然打开旋下。答：500mm5、杆上隔离开关分、合操动灵活，操动机构机械锁定可靠，分合时三相同期性好，分闸后，刀片和静触头间空气间隙距离大于200mm；地面操作杆接地(PE)可靠， 。答：且有标识6、杆上避雷器排列整齐，相间距离大于350mm，电源侧引线铜线截面积大于 、铝线截面积大于25mm2，接地侧引线铜线截面积大于 ，铝线截面积大于35mm2。和接地装置引出线连接可靠。答：16mm2 25mm2*7、变压器中性点应和接地装置 ，接地装置接地电阻值必需符合设计要求。答：引出干线直接连接8、接地干线和箱式变电所 直接连接；变压器箱体、干式变压器支架或外壳应接地(PE)。答：N母线和PE母线9、装有滚轮变压器就位后，应将滚轮用 固定。答：能拆卸制动部件10、装有气体继电器变压器顶盖，沿气体继电器气流方向有 升高坡度。答：1.01.511、装有电器可开启门，门和框架接地端子间应用 ，且有标识。答：裸编织铜线连接12、柜、屏、台、箱、盘间线路线间和线对地间绝缘电阻值，馈电线路必需大于0.5M；二次回路必需大于 。答：1M13、箱(盘)内开关动作灵活可靠，带有漏电保护回路，漏电保护装置动作电流小于 ，动作时间小于 。答： 30mA 0.1s14、照明箱(盘)内，分别设置零线(N)和保护地线(PE线)汇流排，零线和保护地线 。答：经汇流排配出15、可空载试运行电动机，时间通常为 。答：2h*16、电动机、电加热器及电动实施机构 必需接地(PE)或接零(PEN)。答：可靠近裸露导体17、箱(盘)安装垂直度许可偏差为 ,底边距地面为1.5m，照明配电板底边距地面大于1.8m。答：1.518、回路中电子元件不应参与交流工频耐压试验； 及以下回路可不做交流工频耐压试验。答：48V19、端子排安装牢靠，端子有序号，强电、弱电端子 ，答：隔离部署20、在设备接线盒内裸露不一样相导线间和导线对地间最小距离应大于 ，不然应采取绝缘防护方法。答：8mm*21、柴油发电机馈电线路连接后，两端相序必需和原供电系统 。答：相序一致*22、不间断电源输出端中性线(N极)，必需和由接地装置直接引来接地干线相连接， 。答：做反复接地23、不间断电源正常运行时产生A声级噪声，不应大于 ；答：45dB*24、绝缘子底座、套管法兰、保护网(罩)及母线支架等可靠近裸露导体应接地(PE)或接零(PEN)可靠。不应作为接地(PE)或接零(PEN) 。答：接续导体。25、交流电动机在空载状态下(不投料)可开启次数及间隔时间应符合产品技术条件要求；无要求时，连续开启2次时间间隔不应小于 ，再次开启应在电动机冷却至常温下。答：5min26、电动实施机构动作方向及指示，应和工艺装置设计要求 。答：保持一致27、母线采取螺栓搭接连接时，连接螺栓两侧有平垫圈，相邻垫圈间有大于3mm间隙， 装有弹簧垫圈或锁紧螺母。答：螺母侧28、母线钢和铜或铝搭接，钢搭接面应 。答：搪锡29、水平部署交流母线，由 排列为A、B、C相 。答：盘后向盘前30、母线安装应符合：交流母线固定金具或其它支持金具不形成闭合 。答：铁磁回路；31、母线采取螺栓搭接时，连接处距绝缘子支持夹板边缘大于 。答：50mm三：问答题1、变压器应按产品技术文件要求进行检验器身，当满足哪些条件之一时，可不检验器身？答：1）制造厂要求不检验器身者；2）就地生产仅做短途运输变压器，且在运输过程中有效监督，无紧急制动、猛烈振动、冲撞或严重颠簸等异常情况者。2、柜、屏、台、箱、盘间配线应符合哪些要求？答：电流回路应采取额定电压不低于750V、芯线截面积大于2.5mm2铜芯绝缘电线或电缆；除电子元件回路或类似回路外，其它回路电线应采取额定电压不低于750V、芯线截面大于1.5mm2铜芯绝缘电线或电缆。3、除电动机随带技术文件说明不许可在施工现场抽芯检验外，有哪些情况之一电动机，应抽芯检验：答：1）、出厂时间已超出制造厂确保期限，无确保期限已超出出厂时间十二个月以上；2）、外观检验、电气试验、手动盘转和试运转，有异常情况。4、0.4kv室内裸母线最小安全净距?答: 20mm5、母线搭接螺栓M10拧紧力矩？ 答：17.722.6(Nm)答: 17.722.6(Nm)习题三 建筑电器（GB 50303-）P70P8012、电缆桥架 13、电缆敷设 14、导管、线槽敷设 15、电线电缆穿管 16、槽板配线 17、钢索配线 18、电缆头制作、接线和线路测试 19、一般灯 20、专用灯具一、选择题1、多芯控制电缆最小许可弯曲半径为电缆外径（C ）倍。A：5 B：6 C：10 D：152、电缆桥架敷设在易燃易爆气体管道和热力管道下方，当和无保温层热力管道交叉敷设时净距为（B）m。A：0.3 B：0.5 C：0.8 D：1.03、大于450倾斜敷设电缆每隔（ B ）m处设固定点。A：1.0 B：2.0 C：3.0 D：5.0二、判改题1、电缆桥架水平安装支架间距为1.53m；垂直安装支架间距小于3m （）答：垂直安装支架间距小于2m2、全塑电力电缆水平敷设时支持点间距800mm。（）答：支持点间距400mm*3、金属电缆支架、电缆导管必需接地(PE)或接零(PEN)可靠（ ）4、当非镀锌钢导管采取螺纹连接时，连接处两端焊跨接接地线（ ）5、暗配导管，埋设深度和建筑物、构筑物表面距离不应小于20mm。（ ）答：15mm6、爆炸危险环境照明线路电线和电缆额定电压不得低于750V，且电线必需穿于非金属导管内。（）答：穿于钢导管内7、在钢索配线中，固定钢管支持件间最大距离是1500mm （ ）8、铠装电力电缆头接地线应采取铜绞线或镀锡铜编织线，当电缆芯线为120mm2时,接地线应为16mm2。（ ）9、变电所内，高低压配电设备及裸母线正上方应安装灯具。（）答：不应安装灯具10、在室外引向灯具灯头导线可采取0.5mm2铜芯软线。（）答：1mm三、填空题1 直线段钢制电缆桥架长度超出 m、铝合金或玻璃钢制电缆桥架长度超出 m设有伸缩节；电缆桥架跨越建筑物变形缝处设置 。答：30 15 赔偿装置2、水平敷设电缆，首尾两端、转弯两侧及每隔 m处设固定点；敷设于垂直桥架内全塑电力电缆电缆固定点间距是 m.m。答：510 10003、镀锌钢导管、可挠性导管和金属线槽不得 ，以专用接地卡跨接两卡间连线为铜芯软导线，截面积大于 。答：熔焊跨接接地线 4mm24、电缆支架最上层至楼板距离大于 ；电缆支架最下层至沟底距离大于 ；答：150200mm 50一l00mm5、10KV电力电缆支架层间最小许可距离 ；垂直敷设或大于450倾斜敷设电缆在 固定答150mm 每个支架上6、交流单芯电缆或分相后每相电缆固定用夹具和支架，不形成 。答：闭合铁磁回路7、电缆首端、末端和分支处应 。答：设标志牌*8、金属导管严禁对口熔焊连接；镀锌和壁厚小于等于 钢导管不得套管熔焊连接。答：2mm9、当绝缘导管在砌体上剔槽埋设时，应采取强度等级大于M10水泥砂浆抹面保护，保护层厚度大于 。答：15mm。10、壁厚小于等于 钢电线导管不应埋设于室外土壤内。答：2mm11、在落地式配电箱内管口，箱底无封板，管口应高出基础面 。答：5080mm12、直径25mm刚性绝缘导管在支架上明敷时，直线段管卡间最大距离答：1.5m13、沿建筑物、构筑物表面和在支架上敷设刚性绝缘导管，设计要求装设 。答：温度赔偿装置14、柔性导管和电气设备、器具连接，柔性导管长度在动力工程中小于 在照明工程中小于 。答：0.8m 1.2m15、可挠性金属导管和金属柔性导管不能做接地(PE)或接零(PEN) 。答：接续导体16、导管和线槽，在建筑物变形缝处， 。答：应设赔偿装置*17、三相或单相交流单芯电缆，不得 穿于钢导管内。答：单独18、不一样回路、不一样电压等级和交流和直流电线，不应 ；同一交流回路电线应穿于同一金属导管内，且管内电线 。答：穿于同一导管内 不得有接头19、同一建筑物、构筑物电线绝缘层颜色选择应一致，即保护地线(PE线)应是 。答：黄绿相间色，零线用淡蓝色。20、电线在线槽内有一定余量， 。答：不得有接头21、同一回路相线和零线，敷设于 。答：同一金属线槽内22、槽板内电线 无接头 ，槽板底板固定点间距应小于 500mm ；槽板盖板固定点间距应小于 ；底板距终端 50mm 和盖板距终端 30mm 处应固定。答：300mm23、槽板底板接口和盖板接口应错开 mm。答：2024、钢索配线应采取镀锌钢索，不应采取含油芯钢索。钢索钢丝直径应小于0.5mm，钢索不应有 等缺点。答：扭曲和断股25、钢索终端拉环埋件应牢靠可靠，钢索和终端拉环套接处应采取心形环，固定钢索线卡不应少于 ，钢索端头应用镀锌铁线绑扎紧密，且应接地(PE)或接零(PEN)可靠。答：2个26、当钢索长度在50m及以下时，应在钢索 一端 装设花篮螺栓紧固；当钢索长度大于50m时，应在钢索 装设花篮螺栓紧固。答：两端27、灯具重量大于 时，固定在螺栓或预埋吊钩上；软线吊灯，灯具重量在0.5kg及以下时，采取软电线本身吊装；大于0.5kg灯具采取吊链。答： 3kg28、灯具固定牢靠可靠，不使用 。每个灯具固定用螺钉或螺栓不少于2个。答：木楔*29、花灯吊钩圆钢直径不应小于灯具挂销直径，且不应小于 。大型花灯固定及悬吊装置，应按灯具重量 2 倍做过载试验。答：6mm30、当钢管做灯杆时，钢管内径不应小于 ，钢管厚度不应小于 。答：10mm 15mm31、灯具安装高度和使用电压等级应符合下列要求：通常敞开式灯具，灯头对地面距离大于下列数值 1)室外： 2.5m (室外墙上安装)； 2)厂房： 2.5m ；3)室内： 2m ； 4)软吊线带升降器灯具在吊线展开后： 。答： 0.8m*32、当灯具距地面高度小子 时，灯具可靠近裸露导体必需接地(PE)或接零(PEN)可靠，并应有专用接地螺栓，且有标识。答：2.4m33、软线吊灯软线两端做 ，两端芯线 搪锡 。答：保护扣34、除敞开式灯具外，其它各类灯具灯泡容量在lOOW及以上者采取 。答：瓷质灯头35、连接灯具软线盘扣、搪锡压线，当采取螺口灯头时， 相线接于螺口灯头 端子上。答：中间36、行灯变压器为双圈变压器，其 和负荷侧有熔断器保护，熔丝额定电流分别不应大于变压器一次、二次额定电流。答：电源侧37、游泳池和类似场所灯具(水下灯及防水灯具)等电位联结应可靠，且有显著标识，其电源专用漏电保护装置应全部检测合格。自电源引入灯具导管必需采取绝缘导管，严禁采取 。答：金属或有金属护层导管38、手术台无影灯安装应符合下列要求：配电箱内装有专用总开关及分路开关，电源分别接在两条专用回路上，开关至灯具电线采取额定电压不低于 铜芯多股绝缘电线。答：750V39、应急照明在正常电源断电后，电源转换时间为：疏散照明 ；备用照明15s(金融商店交易所1.5s)；安全照明0.5s答：15s40、疏散照明线路电线采取额定电压不低于 铜芯绝缘电线。答：750V41、防爆灯具安装应符合灯具安装位置离开 ，且不在多种管道泄压口及排放口上下方安装灯具。答：释放源四、简答题*1金属电缆桥架及其支架和引入或引出金属电缆导管必需接地(PE)或接零(PEN)可靠，且必需符合哪些要求？答： 1）、金属电缆桥架及其支架全长应不少于2处和接地(PE)或接零(PEN)干线相连接；2）、非镀锌电缆桥架间连接板两端跨接铜芯接地线，接地线最小许可截面积大于4mm2；3）、镀锌电缆桥架间连接板两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈连接固定螺栓。2、芯线和电器设备连接应符合下列要求 ？答： l）、截面积在lOmm2及以下单股铜芯线和单股铝芯线直接和设备、器具端子连接；2）、截面积在2.5mm2及以下多股铜芯线拧紧搪锡或接续端子后和设备、器具端子连接；3）、截面积大于2.5mm2多股铜芯线，除设备自带插接式端子外，接续端子后和设备或器具端子连接；多股铜芯线和插接式端子连接前，端部拧紧搪锡；4）、多股铝芯线接续端子后和设备、器具端子连接；5）、每个设备和器具端子接线不多于2根电线。习题四 建筑电器（GB 50303-）P80P9221、景观照明 22、开关插座 23、照明通电试运行 24、接地 25、避雷引下线、接地干线 26、接闪器 27、建筑物等电位联结 28、分部（子分部）工程划分一、判改题1、垂直彩灯采取防水吊线灯头，下端灯头距离地面高于3m。（ ）2、当霓虹灯变压器明装时，高度大于3m，低于3m采取防护方法。（ ）3、航空障碍标志灯安装，当灯具在烟囱顶上装设时，安装在低于烟囱口1.53m部位且呈正三角形水平排列。（ ）4、壁扇底座采取尼龙塞或膨胀螺栓固定；尼龙塞或膨胀螺栓数量不少于2个，且直径大于6mm。（）答：8mm5、当不采取安全型插座时，托儿所、幼稚园及小学等儿童活动场所安装高度大于1.8m。（ ）*6、测试接地装置接地电阻值必需符合设计要求。（ ）7、接地模块应垂直或水平就位，不应倾斜设置，保持和原土层接触良好。（ ）8、接地装置材料采取为钢材，热浸镀锌处理，室外、地下、交流回路采取扁钢截面应为60mm2。（）答：100mm29、明敷接地引下线支持件间距水平直线部分0.51.5m；垂直直线部分1.53m；弯曲部分0.30.5m。（ ）10、变配电室金属门铰链处接地连接，应采取编织铜线。（ ）11、建筑物顶部避雷针、避雷带等必需和顶部外露其它金属物体连成一个整体电气通路，且和避雷引下线连接可靠。 （ ）12、当铜质材料用于等电位干线线路联结时，其最小许可截面为10mm2。 （）答：16mm213、水平度用铁水平尺测量，垂直度用线锤吊线尺量，盘面平整度拉线尺量。（）二、选择题1、吊扇挂钩直径大于吊扇挂销直径，且大于（ B ）mm。A：6 B：8 C：10 D：122 吊扇扇叶距地高度大于（ A ）m。A：2.5 B：2.8 C：3 D：3.23、接地模块应集中引线，用干线把接地模块并联焊接成一个环路，干线引出线不少于(B)处。A：1 B：2 C：3 D：4三、填空题1、垂直彩灯悬挂挑臂采取大于 。端部吊挂钢索用吊钩螺栓直径大于10mm 。答：10#槽钢2、霓虹灯专用变压器二次电线和灯管间连接线采取额定电压大于 高压绝缘电线。答：15kv3、潮湿场所采取 并带保护地线触头保护型插座，安装高度不低于1.5m。答：密封型4、照明开关相线经 ；民用住宅无软线引至床边床头开关。答：开关控制5、同一建筑物、构筑物开关采取同一系列产品，开关 ，操作灵活、接触可靠；答：通断位置一致6、车间及试(实)验室插座安装高度距地面大于答：0.3m7、特殊场所暗装插座大于 m；同一室内插座安装高度一致。答：0.158、开关安装位置便于操作，开关边缘距门框边缘距离0.150.2m，开关距地面高度l.3m；拉线开关距地面高度23m。层高小于3m时，拉线开关距顶板大于 ，壁扇下侧边缘距地面高度大于1.8m 。答：100mm9、公用建筑照明系统通电连续试运行时间应为2h，民用住宅照明系统通电连续试运行时间应为 。答：8h10、防雷接地人工接地装置接地干线埋设，经人行通道处埋地深度不应小于lm ，且应采取 或在其上方铺设卵石或沥青地面。答：均压方法11、接地模块顶面埋深不应小于0.6m，接地模块间距不应小于模块长度35倍。接地模块埋设基坑，通常为模块外形尺寸1.21.4倍， 且在开挖深度内 情况。答：具体统计地层12、接地装置顶面埋设深度不应小于 m。圆钢、角钢及钢管接地极应垂直埋人地下，间距不应小于5m。答： 0.613、变压器室、高低压开关室内接地干线应有不少于 和接地装置引出干线连接。答：2处14、当利用金属构件、金属管道做接地线时，应在构件或管道和接地干线间 。答：焊接金属跨接线15、变配电室内明敷接地干线安装,当沿建筑物墙壁水平敷设时， 距地面高度 mm；和建筑物墙壁间间隙1015mm；当接地线跨越建筑物变形缝时，设赔偿装置。答：250-30016、避雷带应平正顺直，固定点支持件间距均匀、固定可靠，每个支持件应能承受大于 垂直拉力。答：49N(5kg)17、等电位联结干线或局部等电位箱间连接线 ，支线间不应串联连接。答：形成环形网路18、分部(子分部)工程验收时，供电干线安装工程分项工程检验批，依据供电区段和电气线缆竖井编号划分；避雷引下线安装 以下建筑为1个检验批，高层建筑依均压环设置间隔层数为1个检验批。答：6层19、需吊芯、抽芯检验变压器和大型电动机，吊芯、抽芯时 或查阅吊芯、抽芯统计。答：旁站四、简答题*1、建筑物景观照明灯具安装应符合哪些要求？答：1、）每套灯具导电部分对地绝缘电阻值大于2M；2）、在人行道等人员来往密集场所安装落地式灯具，无围栏防护，安装高度距地面2.5m以上；3）、金属构架和灯具可靠近裸露导体及金属软管接地(PE)或接零(PEN)可靠，且有标识。*2、插座接线应符合下列要求：答：1）、单相两孔插座，面对插座右孔或上孔和相线连接，左孔或下孔和零线连接；单相三孔插座，面对插座右孔和相线连接，左孔和零线连接；2）、单相三孔、三相四孔及三相五孔插座接地(PE)或接零(PEN)线接在上孔。插座接地端子不和零线端子连接。同一场所三相插座，接线相序一致。3）、接地(PE)或接零(PEN)线在插座间不串联连接。3、接地装置焊接应采取搭接焊，搭接长度应符合哪些要求？1）、扁钢和扁钢搭接为扁钢宽度2倍，不少于三面施焊；2）、圆钢和圆钢搭接为圆钢直径6倍，双面施焊；3）、圆钢和扁钢搭接为圆钢直径6倍，双面施焊；4）、扁钢和钢管，扁钢和角钢焊接，紧贴角钢外侧两面，或紧贴34钢管表面，上下两侧施焊；5）、除埋设在混凝土中焊接接头外，有防腐方法。电梯(GB 50310-) P166P182一、选择题1、电梯电气装置中控制、照明、信号电路绝缘电阻值不得小于（A ）M。A、0.25 B、0.3 C、0.40 D、0.50二、填空题*1、电梯安装之前，全部层门预留孔必需设有高度大于 安全保护围封,并应确保有足够强度。答：1.2m2、电梯井道内应设置永久性电气照明，井道最高和最低点 _米以内各装一盏灯。答：0.53、线槽内导线总面积不应大于线槽净面积 ；导管内导线总面积不应大于导管内净面积 。答： 60 40%4、电源零线和接地线应 ，接地装置接地电阻不应大于4 。答：一直分开三、判改题1、电梯机房内设有固定电气照明，地板面上照度不应低于150lx ( )答案：200lx*2、限速器动作速度整定封记必需完好，且无拆动痕迹。 （ ）
