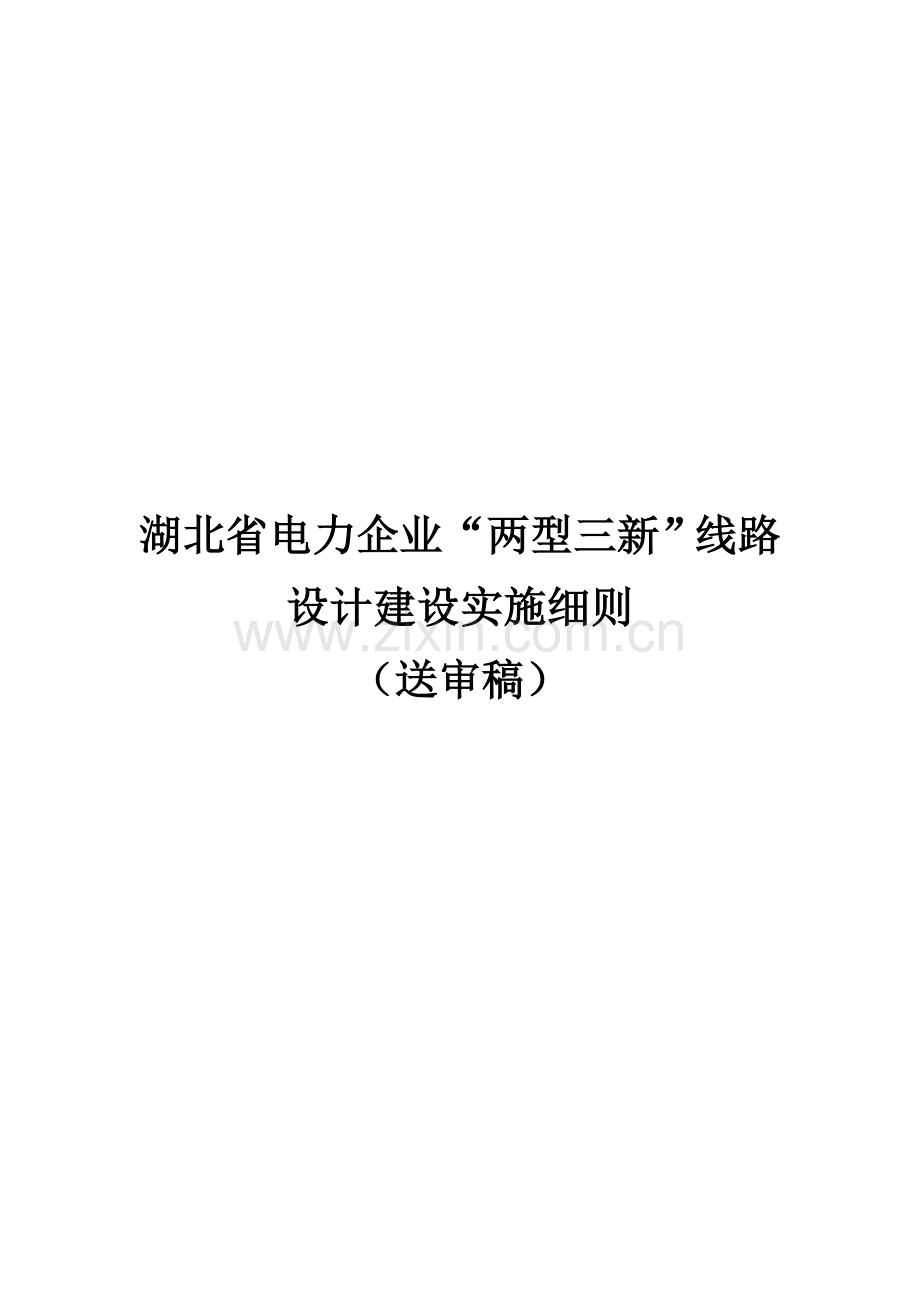

电力公司“两型三新”线路设计建设实施细则样本.doc

湖北省电力企业“两型三新”线路
设计建设实施细则
（送审稿）

湖北省电力企业基建部
3月

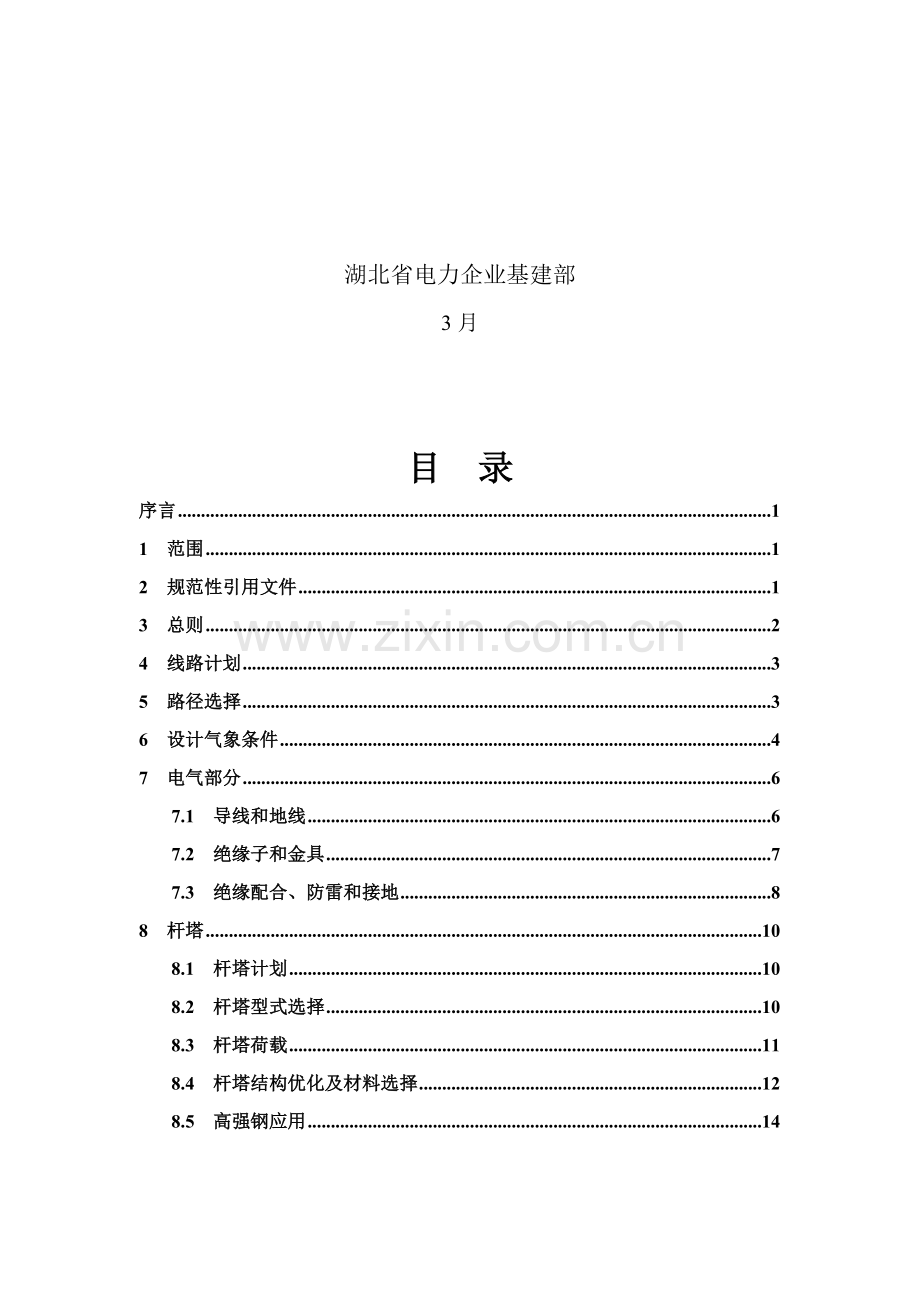

目 录
序言 1
1 范围 1
2 规范性引用文件 1
3 总则 2
4 线路计划 3
5 路径选择 3
6 设计气象条件 4
7 电气部分 6
7.1 导线和地线 6
7.2 绝缘子和金具 7
7.3 绝缘配合、防雷和接地 8
8 杆塔 10
8.1 杆塔计划 10
8.2 杆塔型式选择 10
8.3 杆塔荷载 11
8.4 杆塔结构优化及材料选择 12
8.5 高强钢应用 14
8.6 杆塔试验 15
8.7 杆塔加工 15
9 基础 15
9.1 基础设计 15
9.2 塔基防护 16
10 施工 16
10.1 基础施工 16
10.2 杆塔组立 17
103 架线施工 17

前 言
全方面应用实施输电线路通用设计，对统一建设标准和规范材料选择，提升输电线路安全可靠性和运行维护水平，推进电网技术进步，降低钢材耗量和工程造价，提升输电线路建设效率和效益起到了关键作用。但现在在一定程度上仍然存在输电线路建设全寿命周期管理理念不清，“资源节省、环境友好”理念在工程全过程落实不够，“新技术、新材料、新工艺”应用分散、集成度不够等问题。为了深入推进基建标准化建设，根据输电线路通用设计总体标准和差异化设计要求，吸收今年中国部分地域出现罕见低温、雨雪冰冻极端天气以来对应电网计划设计标准和相关要求，引入全寿命周期费用管理理念，湖北省电力企业根据“试点先行、总结完善、稳步推进”工作步骤，开展“资源节省型、环境友好型，新技术、新材料、新工艺”（以下简称“两型三新” ）输电线路建设。
“两型三新”输电线路建设是全寿命管理理念在线路工程建设中具体应用，综合考虑工程建设成本和运行维护成本，表现线路各组成部分功效协调、寿命周期协调，对输电线路建设全过程进行统筹优化，全局优化，实现输电线路安全可靠和工程建设可连续发展。“两型三新”贯穿输电线路工程计划、设计、施工、运行等全过程，集成应用紧凑型、同塔多回、全方位长短腿、原状土基础、新型导线、节能金具、高强钢、索道运输、悬空展放引导绳等新技术、新材料、新工艺。
本细则共十章，从输电线路功效出发，从线路路径选择、气象条件、导地线选择、绝缘配合、杆塔计划及优化、基础选型及优化等方面提出了技术标准和设计要求。细则中部分条文在输电线路通用设计中已作要求，在此深入明确和强调；细则吸收了输电线路建设设计中行之有效创新结果，和现在正在修订相关规程规范中成熟条款。经过试点工程设计和建设，不停总结完善，适时纳入输电线路通用设计全方面推广应用。

1 范围
本细则要求了湖北省电力企业系统内“两型三新”输电线路技术标准和设计要求。
本细则适适用于110～500kV电压等级“两型三新”交流架空输电线路设计和建设，不包含大跨越设计。重冰区线路及其它线路可参考实施。
2 规范性引用文件
下列文件中条款经过本细则引用而成为本细则条款。通常注明日期应用文件，其随即全部修订单(不包含勘误内容)或修订版均不适适用于本细则，然而，激励依据本细则达成协议各方，研究是否可使用这些文件最新版本。通常不注明日期引用文件，其最新版本适适用于本细则。
2.1 关键规程规范
应遵照国家现行标准和规范，见附录B
2.2 国家电网企业相关标准及要求
《110～750kV架空输电线路设计技术要求》（Q/GDW 179—）
《中重冰区架空输电线路设计技术要求》（Q/GDW 182—）
《国家电网企业输变电工程经典设计》110～500kV输电线路分册()
《国家电网企业输变电工程经典设计》220及以下～500kV输电线路分册（增补版）
《国家电网企业十八项电网重大反事故方法（试行）》（国家电网生技）[]400号
华中电网电网建设工程落实《国家电网企业十八项电网重大反事
方法》实施细则

《110（66）kV～500kV架空线路技术标准》（国家电网生[]634号）
《预防110（66）kV～500kV架空线路事故方法》（国家电网生[]641号）
《110（66）kV～500kV架空线路规范》（国家电网生技[]172号）
《110（66）kV～500kV架空线路检修规范》（国家电网生技[]173号）
《110（66）kV～500kV架空线路技术监督要求》（国家电网生技[]174号）
《相关印发协调统一基建类和生产类标准差异条款（输电线路部分）通知》（办基建[]1号）
3 总则
3.1 建设“两型三新”输电线路目标是：落实项目全寿命周期管理理念，推广应用新技术、新材料、新工艺，实现输电线路功效可靠，节省建设和运行总体成本，推进基建标准化建设，又好又快建设“资源节省型、环境友好型”输电线路，实现企业电网建设方法转变。
3.2 建设“两型三新”输电线路总体标准是：安全可靠、技术创新、经济合理、资源节省、环境友好。
3.3 设计理念上，推行全寿命周期最优化设计，落实标准化设计和差异化设计，确保安全可靠，提升输电线路建设效率和效益。
3.4 设计标准上，在现有设计规程、规范基础上，遵照输电线路通用设计标准，应用多年相关理论研究、科学试验和工程实践经验结果。
3.5 设计方法上，综合考虑工程建设成本和运行维护成本，合理确定整个输电工程可靠度，加强技术集成和统筹优化，从路径选择、气象条件、导地线选型、绝缘配合、杆塔排位、杆塔选型和基础设计等步骤进行多方案综合比选和优化。
3.6 设计寿命上，综合论证导地线、绝缘子、金具、杆塔、基础等各部分寿命配合，研究线路各组成部分和整体寿命指标评价体系，加长“短板”，削短“长板”，实现部件匹配和整体优化，实现全寿命周期内协调。
3.7 新技术应用上，吸收多年来成熟适用结果，如紧凑型、同塔多回等提升单位走廊输送容量技术，防污闪、防冰闪、防风偏放电、防舞动、防雷击跳闸等提升运行可靠性技术，杆塔全方位长短腿、高低基础、原状土基础保护环境技术等。
3.8 新材料应用上，采取耐热铝合金、扩径、复合芯等新型导线，采取降低线路能耗、方便施工、提升耐久性新型节能金具，采取Q420高强钢杆塔材料等。
3.9 新工艺应用上，采取落地抱杆、塔式起重机、索道运输等安全高效标准化工器具，采取飞艇、动力伞、直升机悬空展放引导绳、同时展放导线等优异施工工艺。
4 线路计划
4.1 电网计划应含有前瞻性、科学性、严厉性，争取使电网计划纳入地方政府总体计划。
4.2 以电网统一计划为指导，采取差异化计划设计，研究确定一批抵御严重自然灾难能力关键线路。
4.3 输电走廊应统筹计划，优化走向和宽度，提升利用率。标准上宜采取同塔双回及多回线路、紧凑型。
4.4 同一个通道内输电线路(同电压等级或不一样电压等级)宜采取同塔双回路
或同塔多回路架设，不宜建设单回线路。
4.5 不一样期投运同塔双回或同塔多回线路，宜依据投运年限进行技术经济比较确定是同期或分期架线。
4.6 结合线路走廊、能耗、负荷增加等原因，宜选择大截面、大容量导线。
5 路径选择
5.1 应依据电力系统计划要求和差异化计划设计要求，综合考虑电网结构、线路长度、地形地貌、地质、冰区、城镇计划、环境保护、交通条件、施工和运行等原因，进行多方案技术经济比较，确保线路安全可靠，经济合理。
5.2 在同一个高压走廊内输电线路，路径选择应统筹考虑，科学利用走廊资源，宜采取同塔双回路或同塔多回路架设。
5.3 线路路径选择及杆塔排位时，应尽可能降低房屋拆迁或跨越，不占或少占耕地和经济效益高土地。
5.4 线路应尽可能避让自然保护区、森林、果园、经济作物区，若避让困难，应考虑树木自然生长高度，按跨越设计，降低树木砍伐和对生态影响。
5.5 线路路径宜避开军事设施、大型工矿企业及关键设施，符合城镇计划。
5.6 线路路径宜避开不良地质地带和采空区，当无法避让时，应采取必需方法。
5.7 线路路径选择应控制和邻近设施如电台、地磁台、机场、弱电线路等相互影响。
5.8 线路路径选择宜靠近现有国道、省道、县道及乡镇公路，方便施工和运行。
5.9 大型发电厂及 变电所进出线，应依据厂、所总体部署统一计划，同行进出线尽可能采取同塔双回路或同塔多回路架设。
5.10 输电线路在跨越河流时，应满足航运安全和河道泄洪能力要求，塔位选择应满足堤防管理部门要求安全净距。
5.11 输电线路跨越主干铁路、高速公路等关键设施宜采取独立耐张段跨越，杆塔结构安全度宜合适提升。
5.12 对关键交叉跨越，路径选择及杆塔排位时应合理选择跨越点和跨越杆塔塔型及高度，降低对被跨越关键设施影响、利于实施。
5.13 选择路径和定位时，应注意限制使用档距和对应高差，避免出现杆塔两侧大小悬殊档距，当无法避免时应采取必需方法；提升安全度。
5.14 中、重冰区冰线路应合适缩短档距和耐张段长度，通常耐张段长度不宜超出3km，并使档距较为均匀。同时连续直线塔超出5基时增加1基加强型直线塔预防杆塔串倒。
5.15 220kV及以上电压等级输电线路路径选择宜依据具体情况采取遥感影像、数字地面模型（DEM）、全数字摄影测量系统和GPS等新技术。
500kV及以上电压等级线路，路径选择时宜采取全数字化航空测量和海拉瓦技术。220kV线路，当线路路径较长，所经地域房屋密度较大、地形复杂或植被茂密时，宜采取卫星影像测量技术。
5.16 220kV及以上电压等级较长山区线路，地质条件较差时，可采取地质遥感技术、高密度电法剖面、地质雷达、钻孔“CT”等优异技术，对路径所经地域进行稳定分析，避让不良地质，优化路径和塔位。
6 设计气象条件
6.1 应依据沿线气象资料数理统计结果，参考风压图及周围已经有线路运行经验，合理确定设计气象条件，基础风速、设计冰厚重现期为：
110、220kV输电线路及大跨越线路 30年
500 kV 输电线路及大跨越线路 50年
6.2 确定基础风速时，应按当地气象台、站10min时距平均最大风速为样本，采取极值Ⅰ型分布模型概率统计分析。统计风速样本，应取以下高度：
110～500kV输电线路 离地10m
各级电压大跨越线路 离历年大风季节平均最低10m
6.3 110、220kV输电线路设计基础风速通常地域取24m/s，部分山区、湖区及风口地带设计基础风速合适加大，可取27m/s；500kV输电线路设计基础风速取27m/s；各级电压大跨越线路设计基础风速宜取30m/s。
6.4 设计基础冰厚通常划分为：
轻冰区l0mm；
中冰区15mm；
重冰区20mm及以上。
6.5 确定设计基础冰厚时，地线覆冰厚度应比导线增加5 mm。中冰区及重冰区宜按稀有覆冰条件进行验算。
6.6 大跨越线路设计冰厚通常取15mm。
6.7 应加强对沿线已建线路风灾、冰灾情况调查，并在设计文件中对调查结果进行叙述。
6.5 应充足考虑特殊地形、微气象条件影响，尽可能避开重冰区及易发生导线舞动地域。
在河岸、湖岸、山峰和山谷口等轻易产生强风地带线路，其最大基础风速应较周围通常地域合适增大。
对易覆冰、风口、高差大地段，宜缩短耐张段长度，杆塔使用条件应合适留有裕度。
线路经过导线易舞动地域，应进行对应防舞动设计，合适提升线路机械强度。
7 电气部分
7.1 导线和地线
7.1.l 输电线路导线截面宜依据系统需要根据经济电流密度选择；也能够依据系统输送容量，结合不一样导线结构进行电气和机械性能等比选，采取年费用最小法进行综合技术经济比较确定。
7.1.2 输电线路导线通常选择钢芯铝绞线或铝包钢芯铝绞线，铝截面确定后宜对不一样钢芯结构导线进行电气和机械性能等比选，以确定导线结构型式。
7.1.3 输送容量大输电线路优选采取大截面钢芯铝绞线或铝包钢芯铝绞线导线，另外还可选择耐热铝合金导线、殷钢芯导线、复合芯导线等新型导线。
7.1.4 大跨越线路导线截面宜按载流量选择，其许可最大输送电流和陆上线路相配合，通常选择不一样材料或结构导线（如铝包钢绞线、高强铝合金绞线、高强耐热铝合金绞线等），经过综合技术经济比较确定。
7.1.5验算导线许可载流量时，导线许可温度：钢芯铝绞线和钢芯铝合金绞线通常采取+70℃，必需时可采取+80℃；大跨越可采取+90℃；钢芯铝包钢绞线(包含铝包钢绞线)可采取+80℃(大跨越可采取+100℃)，或经试验决定。
7.1.6 旧线路增容改造，可依据增容大小采取耐热铝合金导线、殷钢芯导线、复合芯导线等新型导线进行综合技术经济比较后，推荐导线型式。
7.1.7 无线电干扰和可听噪声应满足国家相关要求。各电压等级输电线路边相导线投影20m处无线电干扰限值为：110kV<46dB、220kV<53dB、500kV<55dB。各电压等级输电线路边相导线投影20m处可听噪音限值均不超出55dB。
7.1.8 地线应满足电气和机械使用条件要求，应选择含有良好防腐性能镀层钢绞线、铝包钢绞线。若有通信要求，应选择光纤复合架空地线(OPGW)。
7.1.9 应依据系统提供短路电流验算地线热稳定，地线许可温度：钢芯铝绞线和钢芯铝合金绞线可采取+200℃；钢芯铝包钢绞线(包含铝包钢绞线)可采取+300℃；镀锌钢绞线可采取+400℃；光纤复合架空地线(OPGW)许可温度应采取产品试验确保值。OPGW还应对耐雷击性能进行校验。计算时间应依据系统情况决定。地线选择镀锌钢绞线时和导线配合不宜小于下表
导线型号
LGJ-185/30及以下
LGJ-185/45～LGJ-400/35
LGJ-400/50及以上
镀锌钢绞线最小标称截面(mm2)
50
80
100
500kV输电线路地线采取镀锌钢绞线时最小标称截面应分别大于100mm2。
7.1.10 为提升光纤复合架空地线(OPGW)耐雷性能，其外层 结构宜采取铝包钢单丝，且单丝直径不宜小于3.0 mm。
7.1.11 直流接地极址周围线路，应依据极址注入电流和相对距离确定地线采取绝缘或接地运行方法，以避免变压器发生直流偏磁现象。
7.1.12 应依据工程特点并结合运行经验，加强导地线防振、防舞设计。
7.2 绝缘子和金具
7.2.1 应依据污秽程度和污染物成份，对不一样材质绝缘子进行技术经济比较，综合考虑安全性和经济性后确定绝缘子型式。
7.2.2 同一地域内，宜按电压等级、导地线(包含OPGW)型号统一金具及金具串型式。
7.2.3 对于新建线路，经技术经济分析比较后，可采取下列新型金具：
（1）节能金具，如铝合金悬垂线夹、节能型防振锤等。
（2）新型防振金具，如防振鞭、预绞式防振锤、装配式阻尼线等。
（3）新型间隔棒，如线夹回转式间隔棒(防舞功效)、预绞式间隔棒等。
（4）新型悬垂线夹，如预绞式悬垂线夹等。
（5）新型耐张线夹，如楔形耐张线夹、双板插接式引流线耐张线夹、预绞式耐张线夹等。
（6）新型接续金具，如预绞式接续金具等。
7.2.4 和横担连接第一个金具应转动灵活且受力合理，宜合适提升强度等级。
7.2.5 城区线路及出线构架侧不宜采取玻璃绝缘子。
7.2.6 地线绝缘时不宜使用单联单片绝缘子串。
7.2.7 跳线设计必需满足在线路运行过程中多种状态下最小电气间隙要求。避免风偏放电跳线设计方法视具体工程而定。
7.2.8 220kV及以上线路干字型和羊角型转角塔中相跳线应采取两个独立挂点跳线串。
7.2.9 线路走廊担心地段宜采取V型绝缘子串。
7.2.10 在已发生导线舞动地域新建线路时，导线上加装集中防振锤或双摆防舞器进行防舞。
7.3 绝缘配合、防雷和接地
7.3.1 应依据相关规程、规范及通用设计标准进行绝缘设计，确保线路在工频电压、操作过电压和雷电过电压等多种情况下安全可靠运行。
7.3.2 应加强对沿线已建线路雷害、污闪、冰闪、风偏放电等情况调查，必需时采取对应方法。
7.3.3 设计应对输电线路沿线已经有和计划污染源进行具体调查，并搜集沿线已经有输电线路污闪、盐密值等运行资料，结合电力系统污区分布图划分输电线路污区等级。局部污秽严重地段要提升绝缘配置标准。
7.3.4 绝缘配合设计时可采取泄漏比距法，也可采取污耐压法选择适宜绝缘子型式和片数。对于清洁、轻污区（0、Ⅰ），可提升一级绝缘配置；对于中、重污区（Ⅱ、 Ⅲ），宜按中、上限配置绝缘。
7.3.5 在轻、中污区（Ⅱ级及以下），复合绝缘子爬电距离不宜小于盘型绝缘子：在重污区（Ⅲ级及以上），其爬电距离不应小于盘型绝缘子最小要求值3/4；瓷棒绝缘子爬电距离应大于盘型绝缘子。用于220kV及以上输电线路复合绝缘子两端全部应加均压环，其有效绝缘长度需满足雷电过电压要求。
7.3.6 为预防中、重冰区导线绝缘子串覆冰情况下冰闪，可采取以下方法：合适增加绝缘长度；采取大小盘径绝缘子插花使用；采取V型或八字绝缘子串。
7.3.7 高海拔地域污秽绝缘子闪络电压伴随海拔升高或气压降低而改变，绝缘子串片数应进行修正。对应工频电压、操作过电压、雷电过电压空气间隙也应对应增加。
7.3.8 输电线路防雷设计，应依据线路电压、负荷性质和系统运行方法，结合已经有线路运行经验、地域雷电活动强弱、地形地貌特点及土壤电阻率高低等情况，在计算耐雷水平后，经过技术经济比较，采取合理防雷方法。110 kV 及以上电压等级输电线路全线架设地线，110 kV单回线路通常采取单根地线，局部多雷区可采取双根地线；220kV及500kV单、双回线路均采取双根地线。
7.3.9 为提升同塔双回输电线路耐雷水平，降低雷击跳闸率，同塔双回线路采取平衡高绝缘配置。
7.3.10 地线和导线和地线和地线问距离应满足规程要求，地线对导线保护角应符合相关要求。
7.3.11 经过耕地输电线路，其接地体应埋设在耕作深度以下。在居民区和水田接地体应敷设成方形或环形。
7.3.12 在高土壤电阻率地域，可采取下列降低接地电阻方法：
（1）当在杆塔周围有较低电阻率土壤时，可敷设外引接地极；
（2）当地下较深处土壤电阻率较低时，可采取深埋式接地极；
（3）填充电阻率较低物质、降阻剂或采取接地模块；
（4）采取新型接地装置，如电解离子接地极。
7.3.13 接地装置，最少应确保有两处和塔腿可靠连接，和塔腿连接必需为双螺丝，以免某一侧接地体断开，另外，也能够依据地形将两部分在地下连接起来。
7.3.14 为避免形成感应电流通路，降低线路长久运行能耗，220kV及以上输电线路一般地线宜采取耐张段一点接地绝缘地线运行方法，进出线段应依据热稳定计算确定地线是否直接接地。各电压等级光纤复合架空地线(OPGW)逐基接地。
7.3.15 采取绝缘地线时，为限制地线上感应电压和电流，应合理确定绝缘段长度，并选择可靠地线绝缘间隙值，以确保绝缘地线安全运行。
对绝缘地线长久通电接地引线和接地装置，必需校验其热稳定和人身安全防护方法。
7.3.16 输电线路地线（包含OPGW)和发电厂及变电所构架应直接相连，但要设计有便于分开解开点。
8 杆塔
8.1 杆塔计划
8.1.1 输电线路导线型式、气象条件和通用设计条件一致时，应选择通用设计杆塔塔型，并结合工程实际地形条件计划出合理直线杆塔系列及其呼称高系列组合。
8.1.2 输电线路导线型式或气象条件和通用设计条件不一致时，应采取通用设计基础标准，并结合工程实际地形条件计划出适合工程直线杆塔系列及其呼称高系列组合。
8.1.3 耐张转角塔通常宜划分为0～20°、20～40°、40～60°和60～90°四个角度系列。
8.1.4 杆塔计划应区分平地（含河网泥沼）和山区（含丘陵、山地和高山大岭），山区杆塔应按全方位长短腿设计，平地杆塔根据平腿设计。
8.2 杆塔型式选择
8.2.1 依据线路路径特点，根据安全可靠、经济合理、维护方便和有利于环境保护标准选择合理杆塔型式。
8.2.2 杆塔外形计划和构件部署应根据导线和地线排列方法，以结构简单、受力均衡、传力清楚、外形美观为标准，同时结合占地范围、杆塔材料、运行维护、施工方法、制造工艺等原因在充足进行设计优化基础上选择技术优异、经济合理设计方案。
8.2.3 对于山区线路杆塔，应依据地形特点，配合高低基础，采取全方位长短腿结构型式。
8.2.4 对于线路走廊拆迁或清理费用高和走廊狭窄地带，宜采取导线三角形或垂直排列杆塔，并考虑V型、Y型和L型绝缘子串使用可能性，在满足安全性和经济性基础上减小线路走廊宽度。
8.2.5 非重冰区线路宜结合远景计划，采取双回路或多回路杆塔；
8.2.6 重冰区线路宜采取单回路导线水平排列杆塔；
8.2.7 城区杆塔型式要考虑和周围环境协调。城区及城郊线路宜采取钢管杆、窄基塔等占地面积少杆塔；
8.3 杆塔荷载
8.3.1 合理确定杆塔结构关键性系数，对关键线路杆塔结构关键性系数应提升一个安全等级。
8.3.2 依据电压等级分类，合理确定导地线断线张力和不平衡张力。
按电压等级分为三类：
一类：500kV；
二类：关键220kV；
三类：220kV及llOkV。
8.3.3 各类杆塔均应按线路正常运行情况(包含最大风速、设计冰厚、最低气温及其组合)、断线情况、不均匀冰荷载情况和安装情况荷载进行计算。必需时，还应验算稀有气象、地震等情况。
8.3.4 运行抢修尤其困难局部区段，杆塔结构安全度宜合适提升。
8.3.5 在确保施工安全前提下，尽可能降低安装工况引发塔重增加。
8.3.6 110kV线路宜在直线塔系列中最大一个塔型上考虑锚线工况，其它各电压等级全部直线塔均宜考虑锚线工况。
8.3.7 在高差相对较大，连续上下山地域，应合理考虑导、地线纵向不平衡张力，提升杆塔抗冰能力。
8.4 杆塔结构优化及材料选择
8.4.1 在杆塔结构设计优化中，关键遵照以下标准；
（1）选择和工程可靠性相适应可靠度以确保线路安全运行。
（2）降低线路走廊宽度。
（3）降低钢材耗量。
（4）结构部署合理、形式简练，传力路线直接、简短、清楚。
（5）优化主材节间，充足发挥构件承载能力。
（6）应合理设置杆塔组立和放紧线时所需施工用孔，方便施工。
（7）便于集约化采购、方便维修。

8.4.2 塔头部分优化
塔头部分优化，关键是在满足电气间隙要求前提下，尽可能减小线路走廊宽度、优化结构部署和杆件受力
8.4.3 塔身截面尺寸优化
合理选择塔身坡度和塔材布材，应使塔材应力分布改变及材料规格改变相协调，使塔材受力均匀。
塔身截面尺寸优化是以整基铁塔重量为目标函数，综合构件受力性能辅组材及结点板重量、基础作用力等原因，最终选择最好变坡点位置、截面尺寸和铁塔根开。
8.4.4 塔身隔面设置优化
随意增加塔身隔面，不仅会使铁塔传力复杂，并可能引发塔重量增加。所以，在铁塔结构部署过程中，在满足技术要求前提下，尽可能降低横隔面设置。同时为预防铁塔传力变复杂，横隔面设置应不影响铁塔正常传力路线，避免塔身交叉材同时受压发生。
横隔面影为几何不变体系，其形状也对铁塔重量有较大影响，当塔身断面尺寸较小时，可采取简单十字交叉形式；塔腿顶面处横隔面尺寸较大，在部署时尽可能减小构件计算长度，减小构件规格，以达成降低横隔面重量。
8.4.5 传力线路优化
优化力传输路线，不仅对降低塔重有着关键意义，对确保杆塔结构稳定也有尤其关键意义。比如横担剪力，若经过横担上下平向传输，不仅使塔重有所增加，而且对上平面带来不利影响。另外，横担剪力经过下平面传输，若靠近塔身斜材部署为交叉型式，将在结构上出现较大偏心。
经过在塔身上部部署“K”型结构斜材，避免出现下部塔身斜材同时受压。
8.4.6 主材部署及节间优化
调整主材计算长度应尽可能使主材受力均匀，优化选材。
8.4.7 节点连接优化
节点结构是杆塔结构设计一个关键步骤，直接关系到构件承载力设计值和实际承受力是否相符，对杆塔安全可靠运行十分关键，同时也影响杆塔重量。在杆塔结构设计中遵照以下几点优化标准：
(1) 避免相互连接杆件夹角过小，减小杆件负端距；
(2) 节点连接要紧凑、刚度强，节点板面积小；
(3) 尽可能减小杆件偏心连接，减小偏心弯矩对杆件承载力不利影响；
(4) 两面连接杆件避免对孔部署，减小杆件断面损失；
(5) 合理确定杆件长度，降低包铁连接数量，为深入降低塔材耗量发明了条件。
8.4.8 辅助材
优化辅助材部署，其内力应经过节点平衡求得，按压杆稳定和强度计算确定规格。采取Q235还是Q345材质应依据螺栓个数、节点板大小，减小塔重目标，综合考虑加工、安装等原因确定。
8.4.9 全方位转长短腿设计
(1) 山区线路，铁塔应按长短腿设计。长短腿高差值应按尽可能降低塔位降基面、少开土石方标正确定。
(2) 尽可能降低公共腿使用，降低铁塔耗钢量。

8.4.10 钢材材质应依据结构关键性、结构形式、连接方法、钢材厚度和结构所处环境及气温等条件进行合理选择。钢材等级通常采取Q235、Q345和Q420，有条件时也可采取Q460。钢材质量应分别符合现行国家标准《碳素结构钢》GB/T 700和《低合金结构钢》GB/T 1591要求。
8.4.11 钢材质量等级：全部杆塔结构钢材均应满足B级钢质量要求。当采取40mm及以上厚度钢板焊接时，应采取预防钢材层状撕裂方法。

8.5 高强钢应用
8.5.1 高强钢应用范围
（1）500kV输电线路工程中铁塔,应采取Q420高强钢。

(2)220kV同塔双回及多回输电线路中铁塔，应采取Q420高强钢。
（2）220kV及以上输电线路钢管（杆）塔宜采取Q420高强钢。
8.5.2 高强钢应用标准
（1）宜用于受力较大受压、受拉和受弯强度控制杆件。
（2）受压稳定控制时，构件长细比宜小于80。
（3）稳定系数按《钢结构设计规范》（GB5001 7—）取值。
（4）应考虑局部稳定对构件承载力影响，采取合理设计方法确保结构安全性。对长细比小于30、宽厚比大杆件在计算折减基础上，还应合适留有裕度。
（5）当采取螺栓连接时，高强钢之间连接宜采取8.8级螺栓，高强钢和其它钢材连接时，采取6.8级或8.8级螺栓。
8.5.3 为了提升采购效率，降低采购成本，有利于集约化采购，高强钢规格应按附表进行选择。

8.6 杆塔试验
（1）杆塔设计时采取了新理论、新材料或新结构型式，当缺乏实践经验时，应经过杆塔真型试验验证。
（2）对承受荷载较大杆塔，进行真型试验比较困难或无法进行真型试验时，应对关键节点和部件进行试验，确保结构设计安全性和可靠性。
(3）对承受荷载较大杆塔，进行真性试验比较困难或无法进行真性试验时，应对关键节点和部件进行试验，确保结构设计安全性和可靠性。
8.7 杆塔加工
（1）220kV及以上线路杆塔：宜采取自动化生产线和数控设备生产，提升杆塔加工质量。
（2）对Q420高强钢焊接应经过焊接工艺评定，制订科学合理焊接技术参数，以确保质量。
（3）应正确选择Q420高强钢镀锌工艺，确保镀锌质量。
（4）Q420高强钢制孔应采取钻孔工艺，确保制孔质量。
（5）主动研究采取对环境影响小、防腐效果好防腐蚀技术。
9 基础
9.1 基础设计
9.1.1基础设计标准
（1）基础设计应综合考虑地形地质条件、运输条件、基础作用力、施工方法等原因，合理进行基础选型和优化，做到技术优异、安全可靠、经济合理和环境友好。
（2）对采空区、流沙、软弱地基、盐渍土等不良地质条件，应专题研究，选择适宜处理方法和基础型式。
（3）应综合考虑施工安全、施工周期和施工成本。
（4）应结合杆塔全方位长短腿设计，因地制宜设计高低基础，尽可能做到零降基面。
（5）优先采取原状土基础，如掏挖基础（直掏挖、斜掏挖）、岩石基础、人工挖孔桩、螺旋锚等基础类型。
（6）在大荷载、地基承载力差等特殊工程条件下，经过技术经济比较优先采取灌注桩等桩基础型式。
（7）对于运输条件、施工环境差线路工程，可采取混凝土、金属等装配式基础。
（8）直流接地极址周围线路，应依据极址注入电流和相对距离确定基础是
否采取绝缘方法。
9.1.2常见基础使用范围
（1）大开挖基础：省内常见大开挖基础为现浇钢筋混凝土斜柱基础（角钢插入基础）、板式基础、阶梯型基础、装配式基础等，
9.2 塔基防护
（1）对可能出现汇水面、积水面塔位，应进行排水设计。
（2）选择合理边坡处理方案，有条件时采取生态植被护坡。
（3）应采取方法恢复塔基处植被。

10 施工
10.1 基础施工
（1）严格根据设计要求进行开挖、回填和地貌恢复。在耕作地域基础面层回填土应采取熟土回填，便于耕地立即恢复
（2）应加强施工期间生态环境保护工作，降低水土流失和植被破坏。
（3）应落实各项污染防治方法，有效防尘、降噪等。
（4）应合理堆放弃土，降低土地占用和对塔位安全、农业耕作影响。
10.2 杆塔组立
（1）组塔抱杆及其它起重工器具设计、制造、使用应满足相关规程规范要求，采取优异适用新技术。
（2）施工中严禁超载起吊，严禁使用木抱杆。
（3）自立式铁塔可采取分解组立或整体组立方法，应对铁塔组立过程中塔体强度及稳定进行校验。依据地形地貌、交通运输情况和安装结构特点，综合分析后，可选择内悬浮外拉线抱杆、内悬浮内拉线抱杆、落地摇臂抱杆、倒落式人字抱杆、起重机、直升机等方法组塔。
（4）拉线杆塔可采取倒落式抱杆整体起立杆塔。
103 架线施工
（1）220kV及以上线路工程应采取张力放线方法展放导地线，张力放线机具及配套工器具应相互匹配。多分裂导线宜同次展放。
（2）采取张力放线引导绳宜采取遥控飞艇、动力伞及直升飞机等悬空展放。
（3）应合理选择张牵场、主牵引设备、主张力设备和其它配套设备，并采取技术方法，避免损伤导地线。
（4）使用前应对架线机具和配套工器具进行外观检验及必需试验。
（5）跨越电力线路施工分为停电跨越和不停电跨越两种方法，条件许可时应采取停电跨越。跨越施工时，应预防放、紧线过程中张力失控。
（6）跨越多排轨铁路、宽面公路等时，应依据具体情况制订合理施工方案，
确保跨越高度，采取封网等必需方法确保施工安全。
（7）架设特种导、地线时，应按产品特征要求采取对应施工工艺。

本导则用词说明

a）表示对要求要严格遵从，不许可偏离要求要求用词
正面词采取“应”；
反面词采取“不应”。
b）表示在正常情况下首先应这么做用词
正面词采取“宜”：
反面词采取“不宜”。
c）表示在要求范围内许可稍有选择用词
正面词采取“可”：
反面词采取“不可”。
d）表示事物因果关系可能性和潜在能力用词
正面词采取“能”；
反面词采取“不能”。

附录A 本导则引用规程、规范目录
GB 1179—1999《圆线同心绞架空导线》
GB 15707一1995《高压交流架空送电线路无线电干扰限值》
GB 16434-1 996《高压架空送电线路和发电厂、变电所环境污秽分级及外绝缘选择标准》
GB 3096—93《城市区域环境噪声标准》
GB 7349—《高压架空输电线、变电站无线电干扰测量方法》
DL 5009.2《电力建设安全工作规程 第2部分 架空电力线路》
DL/T 436—《高压直流架空送电线路技术导则》
DL/T 5092—1999《110～500kV架空送电线路设计技术规程》
DL/T 5 1 06《跨越电力线路架线施工规程》
DL/T 5 1 30一2 001《架空送电线路钢管杆设计技术要求》
DL/T 5154—《架空送电线路杆塔结构设计技术要求》
DL/T 5217—《220～500kV紧凑型架空送电线路设计技术规程》
DL/T 5219—《架空送电线路基础设计技术要求》
DL/T 562—1995《高海拔污秽地域悬式绝缘子片数选择导则》
DL/T 620一1997《交流电气装置过电压保护和绝缘配合》
DL/T 685《放线滑轮基础要求、检验要求及测试方法》
DLGJ 136—1997《送电线路铁塔制图和结构要求》
YB 124—1997《铝包钢绞线》
《相关印发华中电网冰害事故防治方法通知》（国家电网安监[]221号）
《相关印发国家电网企业500kV输电线路风偏闪络专题研讨会议纪要通知》（工建网[]197号）
《相关印发国家电网企业500kV输电线路防雷专题研讨会议纪要通知》（工建网[]192号）
《相关印发国家电网企业电网污闪问题调研评审会议通知》（工建网[]164号）
《相关印发紧凑型输电线路（经典设计）防舞动设计技术研讨会议纪要通知》（基建技术[]76号）

附录B 技术细则
B.1 高强钢材料
B.1.1 钢材、螺栓和锚栓强度设计值按下表要求确定。
钢材、螺栓和锚栓强度设计值 单位为N/mm2
类别
材料
厚度或直径mm
抗拉
抗压和抗弯
抗剪
孔壁承压

Q420
≤16
380
380
220
560
＞16~35
360
360
210
535
＞35~50
340
340
195
510
＞50~100
325
325
185
480
6.8级
标称直径D≤36
300
/
240
螺杆承压
600
8.8级
标称直径D≤36
400
/
300
800
1 ：*适适用于构件上螺栓端距大于等于1.5DB（DB螺栓直径）；
2：8.8级高强度螺栓应含有A类（塑性性能）和B类试验项目标合格证实。
B.1.2 Q420角钢规格为：L100×8、L100×10、L125×8、L125×10、L140×10、L140×12、L140×14、L160×12、L160×14、L160×16、L180×14、L180×16、L180×18、L200×16、L200×18、L200×20、L200×24。
B.1.3 Q420钢板规格为：－8、－10、－12、－14、－16、－18、－20、－22、－25。
B.2 主牵引机、主张力机选择
B.2.1 主牵引机选择：
P≥mKpTp 式中：
P—主牵引机
