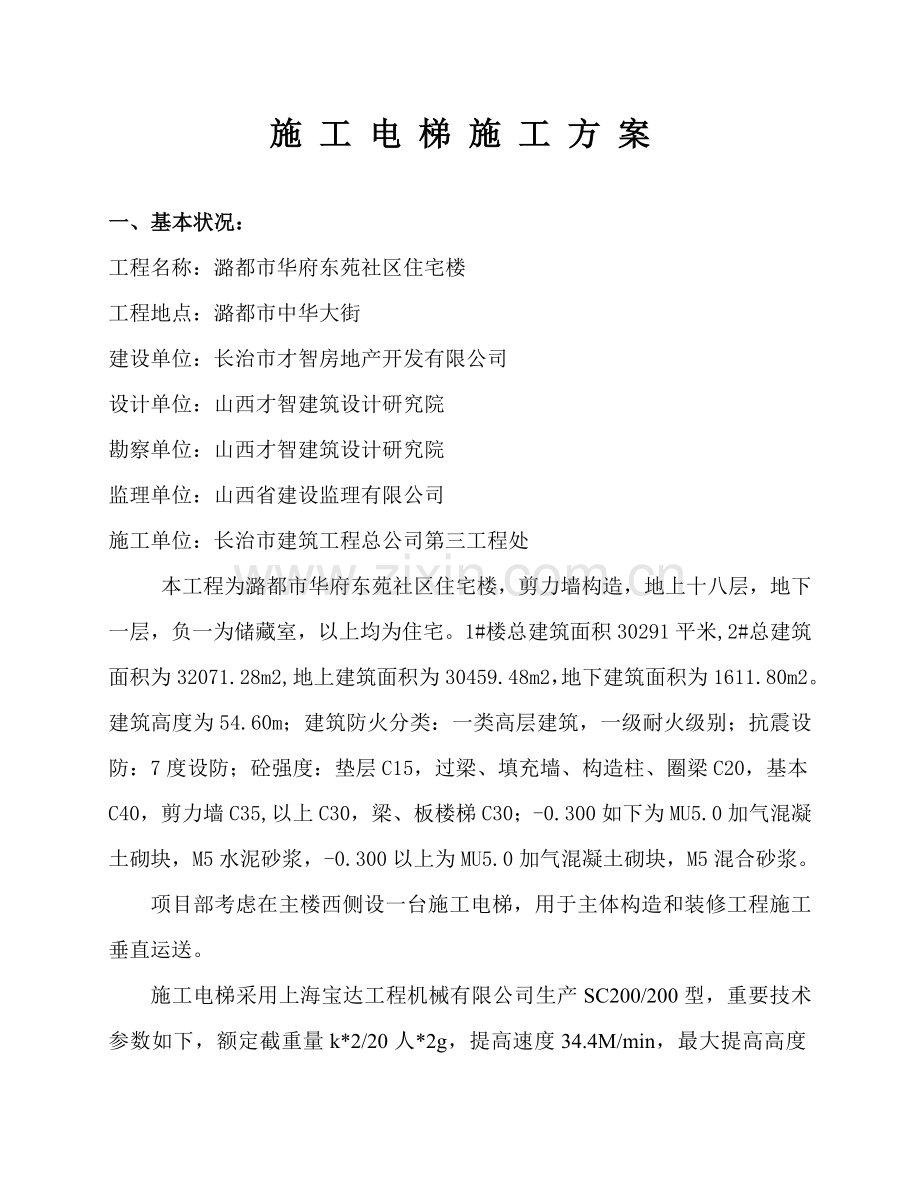

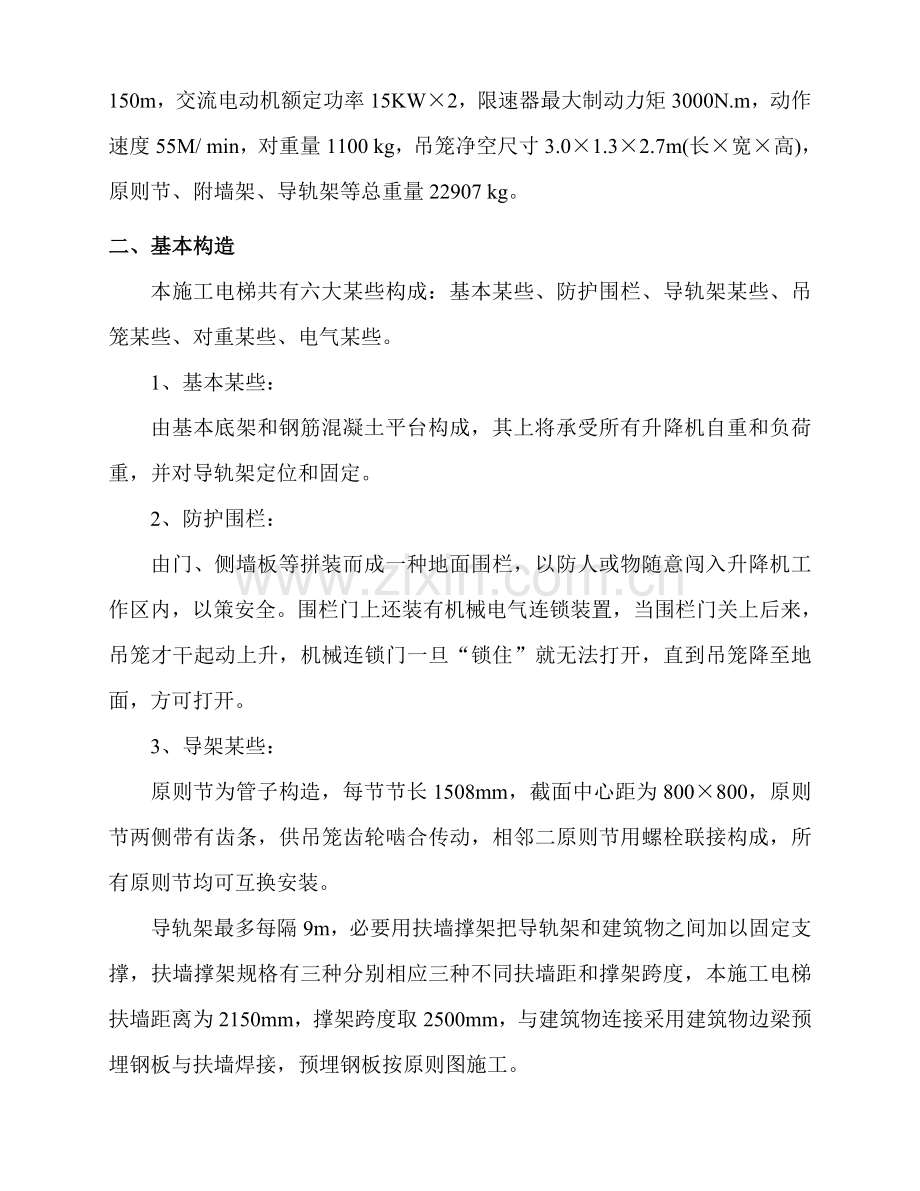

施 工 电 梯 施 工 方 案一、基本状况：工程名称：潞都市华府东苑社区住宅楼工程地点：潞都市中华大街建设单位：长治市才智房地产开发有限公司设计单位：山西才智建筑设计研究院勘察单位：山西才智建筑设计研究院监理单位：山西省建设监理有限公司施工单位：长治市建筑工程总公司第三工程处本工程为潞都市华府东苑社区住宅楼，剪力墙构造，地上十八层，地下一层，负一为储藏室，以上均为住宅。1#楼总建筑面积30291平米,2#总建筑面积为32071.28m2,地上建筑面积为30459.48m2，地下建筑面积为1611.80m2。建筑高度为54.60m；建筑防火分类：一类高层建筑，一级耐火级别；抗震设防：7度设防；砼强度：垫层C15，过梁、填充墙、构造柱、圈梁C20，基本C40，剪力墙C35,以上C30，梁、板楼梯C30；-0.300如下为MU5.0加气混凝土砌块，M5水泥砂浆，-0.300以上为MU5.0加气混凝土砌块，M5混合砂浆。项目部考虑在主楼西侧设一台施工电梯，用于主体构造和装修工程施工垂直运送。施工电梯采用上海宝达工程机械有限公司生产SC200/200型，重要技术参数如下，额定截重量k*2/20人*2g，提高速度34.4M/min，最大提高高度150m，交流电动机额定功率15KW2，限速器最大制动力矩3000N.m，动作速度55M/ min，对重量1100 kg，吊笼净空尺寸3.01.32.7m(长宽高)，原则节、附墙架、导轨架等总重量22907 kg。二、基本构造本施工电梯共有六大某些构成：基本某些、防护围栏、导轨架某些、吊笼某些、对重某些、电气某些。1、基本某些：由基本底架和钢筋混凝土平台构成，其上将承受所有升降机自重和负荷重，并对导轨架定位和固定。2、防护围栏：由门、侧墙板等拼装而成一种地面围栏，以防人或物随意闯入升降机工作区内，以策安全。围栏门上还装有机械电气连锁装置，当围栏门关上后来，吊笼才干起动上升，机械连锁门一旦“锁住”就无法打开，直到吊笼降至地面，方可打开。3、导架某些：原则节为管子构造，每节节长1508mm，截面中心距为800800，原则节两侧带有齿条，供吊笼齿轮啮合传动，相邻二原则节用螺栓联接构成，所有原则节均可互换安装。导轨架最多每隔9m，必要用扶墙撑架把导轨架和建筑物之间加以固定支撑，扶墙撑架规格有三种分别相应三种不同扶墙距和撑架跨度，本施工电梯扶墙距离为2150mm，撑架跨度取2500mm，与建筑物连接采用建筑物边梁预埋钢板与扶墙焊接，预埋钢板按原则图施工。 4、吊笼某些：吊笼由框架、驱动装置、吊杆等构成。吊笼框架四壁采用钢丝网围成。吊笼进出口门上装有机械和电气联锁装置，出口门分为两半，进口门是一种整体。驱动装置安装在吊笼内防震支架上。两个电动机驱动两个蜗轮减速器，每一种蜗轮减速器装有一种小齿轮，与井架节上齿条相啮合，驱动吊笼装着人货上下。安全制动器与驱动装置装在一起，它有一种小齿轮与齿条啮合。此制动器靠离心力动作，在速度超过正常运营时，将升降机制动住。吊笼顶上还装有安装吊杆，其最大起重能力为200kg，最大起吊高度为5m，在寻常工作时，应拆下安装吊杆，以减少吊笼荷重。5、对重某些对重某些重要由防松绳开关、滑轮框架、配重块等构成，它被用来在电机功率不变状况下，提高升降机装载量。对重钢丝绳通过井架顶部滑轮，绕到钢绳均衡装置上，这装置位于吊笼顶部，装有松绳开关。两根钢丝绳中任何一根因故断裂或松掉、该装置会及时切断电源，防止事故扩大。6、电气某些这某些涉及电气设备和电气控制系统，电气箱和电源箱分别安装在吊笼和防护围栏壁上，电缆采用直接拖动式并有电缆导向架加以保护，操作控制开关可由软电缆拖引，能拖到吊笼顶部平台操作。如果升降机在分段架设中提高高度不大于导架预定架设高度一半，滑车导轨安装高度应比导架顶端低4.5m，也就是说，如第一步准备架到30米，滑车导轨长应是25.5m，在达到预定架设高度一半再加上4.5米后，滑车导轨就不需要再加高。在导轨以上某些，电缆导向架每9米装一种，导轨如下某些，电缆导向架每3米装一种。上面和下面导轨紧固之前再检查导轨端部之间间隙，最小为1mm，最大为4mm，如需调节，可在连接杆和导架框架之间放进调节垫片。施工电梯必要设立避雷装置，并用专用线引至地下，接地电阻符合规定。三、基本准备依照厂家提供基本图和附墙间距及现场实际，浇注钢筋砼基本，地脚螺栓与基本主筋焊牢。基本底板5.43.670.30 m(长宽高)，C20砼，配筋10200双层双向。四、防护围栏安装把防护围栏基本构架吊放在基本上，用水平仪校正导轨架接口，并填实构架与基本间空隙，然后拧紧地脚螺栓，当吊笼安装就位后可拼装侧墙板、门和门框，使上下启动灵活。五、导轨架安装施工电梯安装及拆卸必要有资质单位进行。先把原则节I、II安放在基本构架接口上，拧紧连接螺栓，然后逐节安装别的原则节，在每次原则节安装前应分别在原则节插口清除杂物，并涂抹少量黄油，在每加高10m后应检查导轨架垂直度1/1000，一旦发现超差应及时用斜支撑加以校正。在原则节加装到6.0m（二层楼面）后加设第一道附着支撑架。到14.4 m(四层楼面)设一道附着支撑架，后来每隔两层（7.2 m）设一道附着支撑架。其一端与原则节固定，另一端用扣环与过道竖杆固定，过道竖杆并列四杆，用联接块固定在防护围栏后墙板上，从基本始终架设到顶，每隔3米加设过桥联杆，中间两根竖杆由附墙撑杆连接到预埋在建筑物上支撑底座。过道坚杆兼作层平台楼框架，以便加设登楼跳板，每次末节（最高节）过道竖杆上需套上防水盖子。六、吊笼安装用吊车把吊笼在导轨架上就位后，高速上、下、左、右导向轮及压轮位置，使齿轮与齿条啮合满足图纸规定。七、头架和对重装置安装1、把头架、绳索护架等吊到吊笼顶。2、把吊笼升到导架顶端如下500毫米外，用安装起重吊杆把头架吊到导架顶，并用螺栓固定。3、把绳索绕过头架滑轮并放低到地下对重上。4、在吊笼顶上安装钢绳护架。5、靠地面人员协助，把钢丝绳索系到对重上，并用钢绳系紧。6、调节钢丝绳，使绳索偏心绳具限位开关位于限位样板中间。7、保证对重通道无障，对重滚轮与导轨总间隙应调节到1毫米。8、当对重碰缓弹簧时，吊笼顶离头架距离保证300毫米以上。八、电气安装电缆导向架按施工图规定固定在过道竖杆上，并保持在电缆筒方同一垂直线上。九、调节在升降机各部安装就绪后，在试运转同步应分别调节各部件有关位置及运程开关转臂长度，现分述如下：1、吊笼与防护围栏调节防护围栏门框上横杆，使吊笼单行门在下降时能顺利将横杆托起、同步围栏门上机械锁扣环能被吊笼撞块打开。2、吊笼与导轨架调节导轨架上、下限位撞块位置，使吊笼驱动板上行程开关能可靠接触，并精确停车。3、试运转当升降机所有安装无误，吊笼与导轨架配合间隙调节后可进行吊笼运营实验。a手动升降一方面保证切断主机电源，然后把驱动板与减速器连接检查盖拆下用撬棒插入机组联轴器孔内，撬动时必要同步用手拉开电动机尾端制动器松闸把手，撬动结束应松手合闸并进行第二次撬动准备，如此往复撬动使吊笼上升1米左右，与此同步检查吊笼在导轨架上上升状况，并随时调节各滚轮位置，使吊笼齿轮与齿条咬合位置精确、运营平稳，各滚轮与导轨架立柱管接触均匀，无碰撞等现象。然后用手轻松拉闸把手，使吊笼缓缓下降，以上操作重复一次，确承认行后，方可进行机械驱动试车。本办法亦合用于施工下降，但注意每下降20m应停止下滑一分钟，以使制动瓦冷却。b机械驱动升降：在保证电气接线无误，电源供电正常状况下，把升降控制开关接到吊笼顶部平台上进行人操作空载试运转（便于观测）。操纵控制开关使吊笼在导轨架上、下运营多次，行程高度不得不不大于3米，吊笼运营应平稳无跳动、异响等故障，作带载试运营，操作办法同上，并进一步检查电动机，减速器发热状况。在所有状况正常容许投入正常安装运营。对于新安装升降机，还应作超载25静载实验10分钟，检查吊笼各主梁刚度，焊缝及导向轮定位紧固等与否可靠。发现问题及时解决。新安装升降机必要进行满载坠落实验，后来至少每三个月一次，保证安全限速器敏捷。安装完毕后必要挂好限载标记牌并经验收合格后方可使用。十、维修与保养：1、每周保养：a按操作阐明，保证每天进行检查。b保证小齿轮和压轮在驱动底盘上可靠紧固，同步检查驱动底板螺栓固定状况。c检查制动器制动力矩，参阅阐明书中制动器制动力矩检查单独阐明。d检查减速器油位，必要时补充新油。e检查吊笼门和围栏门联锁装置、上下行程开关和对重断绳保护开关。试分别开着围栏门及切断各行程开关，起动电机，这时升降机应无法起动，注意每次实验仅检查一种动能。f检查吊笼所有门联锁装置。g检查导轨架上限位块位置与否对的。h检查电缆导向架护缆状况。i检查电缆支承壁和电缆导架间相对位置。j检查所有原则节和斜支撑连接点。同步检查齿条紧固螺栓。k保持电动机冷却翼板清洁。l保证电力电缆无破损。m检核对重导向滚轮调节和固定状况。检查钢绳均衡装置，天轮和对重钢丝绳托架。2、每月保养a检查小齿轮和齿条磨损状况。b用塞片检查蜗轮减速器蜗轮磨损状况。c依照阐明书润滑部位表进行润滑。3、每季度保养a检查滚珠轴承间隙，吊轮导向轮磨损。如滚轮被磨损，按阐明进行校正。如轴承被磨损则更换导向轮。b用坠落实验检查安全限速器。十一、安全防护1、地面吊笼出入口搭设双层防护棚，离地高度2.5m，外挑5m。2、防护棚采用钢管搭设，双层间距60，用脚手架满铺，并与钢管绑扎牢固。3、卸料口用4分电线管制作防护门，门高1.2m，门宽同卸料口宽。4、每层卸料平台采用钢管搭设，满铺九夹板。十二、安全操作注意事项1、升降机操作人员应熟悉升降机性能和操作规程，并需培训合格后方可操作。必要身体健康。禁止非司机开车。2、升降机联系设专人指挥，用长短哨音区别上下。3、每班作业前按规定检查制动，各限位装置、梯笼门和围护门等处电气联锁装置与否敏捷可靠。4、升降机吊笼内禁止超载，禁止货品伸出吊笼运营。防止偏重。5、吊笼上下运营时，吊笼上安装吊杆不准带载运营。6、吊笼运营中发现异常应及时停车，并向关于人员报告，禁止带病运营。7、施工升降机禁止人货混装（即乘人时不装货，载货时不载人）8、记好当班记录，发现问题及时报告和解决。十三、拆卸程序1、拆卸工作必要要有统一专人指挥，作业区上方及地面10米范畴内设禁区，并有专人监护。2、主笼禁止超载，人及物总量为1000。3、小吊杆上有悬挂重物时禁止开动梯笼。4、严格按程序拆卸，过道竖杆、过桥联杆、支撑架、附墙杆必要随原则节高度同步进行。5、拆卸人员在作业时必要带安全帽，系安全带，穿工作鞋（防滑鞋）。不得以投掷办法传递工作及器材，在松开螺栓时，不准双手操作，只能一手扳扳手，一手握紧近方杆件操作。6、雨天、雾天及有五级以上大风天气，不得进行拆卸。7、拆卸前机、电人员应对该机各个方面进行检查，特别是制动与否敏捷，可靠，小杆件运转与否正常等工作。浙江一建集美国际大厦项目部7月15日
