桩板墙工程施工方案样本.doc

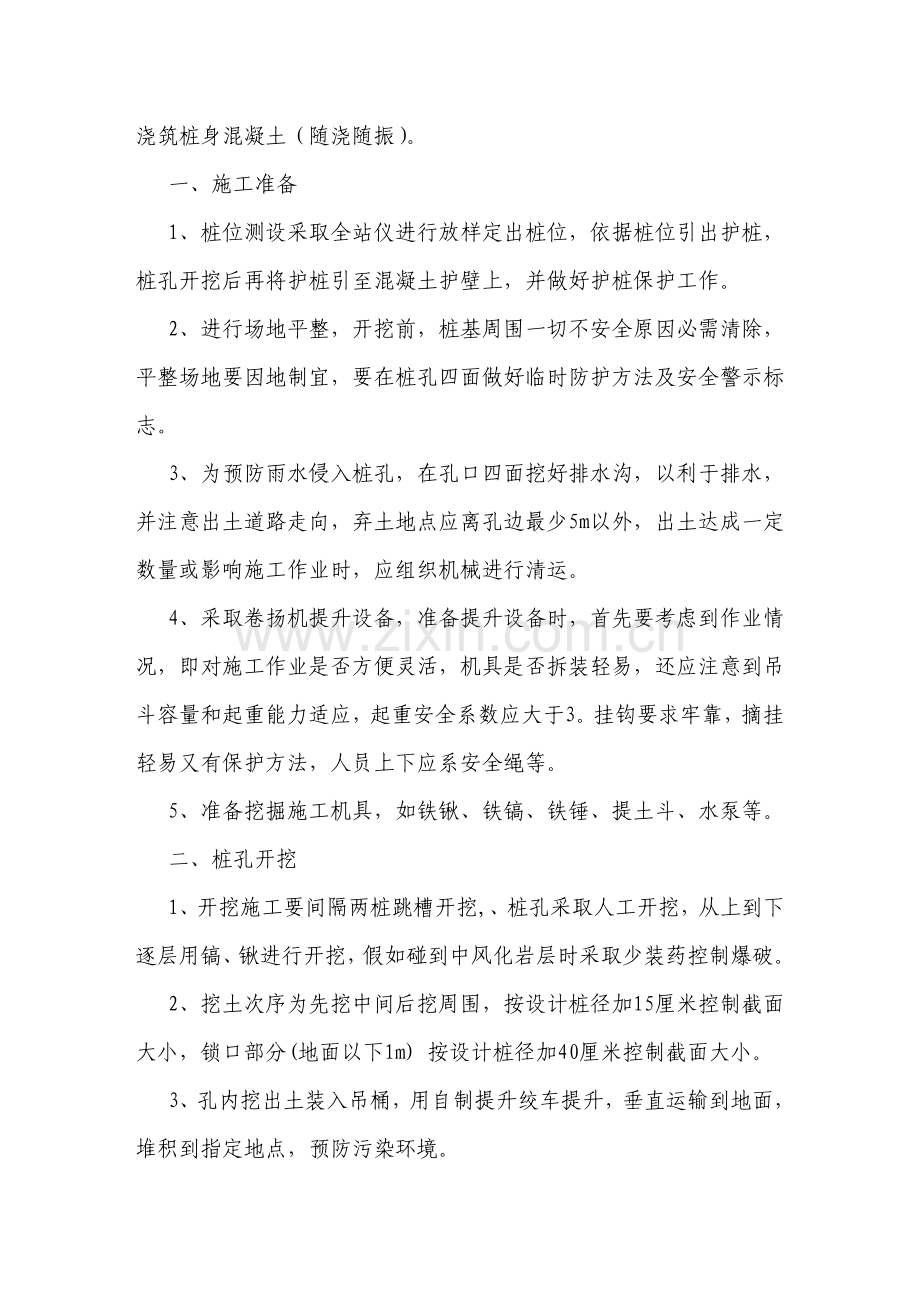

桩板墙施工方案一、工程概况XX高速公路XX协议段K105+800K105+900线路左侧增设桩板墙（图号变S4-7）,桩板挡墙起点为K105+800，终点K105+900，桩和桩之间采取30cm厚，C25钢筋混凝土挡板，桩身采取C25钢筋混凝土，断面尺寸为140cm180cm，累计21根，设计桩长23m6根，桩长13m15根，桩净距5m。二、关键施工工艺放线定桩位及高程开挖第一节桩孔土方 支护壁模板放附加钢筋浇筑第一节护壁混凝土（高出地面30cm锁口） 检验桩位（中心）轴线架设垂直运输架 安装卷扬机安装吊桶、照明、活动盖板、通风机等开挖吊运第二节桩孔土方（修边）先拆第一节支第二节护壁模板浇第二节护壁混凝土 检验桩位（中心）轴线逐层往下循环作业开挖扩底部分 检验验收绑扎钢筋放混凝土串筒浇筑桩身混凝土（随浇随振）。一、施工准备1、桩位测设采取全站仪进行放样定出桩位，依据桩位引出护桩，桩孔开挖后再将护桩引至混凝土护壁上，并做好护桩保护工作。2、进行场地平整，开挖前，桩基周围一切不安全原因必需清除，平整场地要因地制宜，要在桩孔四面做好临时防护方法及安全警示标志。3、为预防雨水侵入桩孔，在孔口四面挖好排水沟，以利于排水，并注意出土道路走向，弃土地点应离孔边最少5m以外，出土达成一定数量或影响施工作业时，应组织机械进行清运。4、采取卷扬机提升设备，准备提升设备时，首先要考虑到作业情况，即对施工作业是否方便灵活，机具是否拆装轻易，还应注意到吊斗容量和起重能力适应，起重安全系数应大于3。挂钩要求牢靠，摘挂轻易又有保护方法，人员上下应系安全绳等。5、准备挖掘施工机具，如铁锹、铁镐、铁锤、提土斗、水泵等。二、桩孔开挖1、开挖施工要间隔两桩跳槽开挖,、桩孔采取人工开挖，从上到下逐层用镐、锹进行开挖，假如碰到中风化岩层时采取少装药控制爆破。2、挖土次序为先挖中间后挖周围，按设计桩径加15厘米控制截面大小，锁口部分(地面以下1m) 按设计桩径加40厘米控制截面大小。3、孔内挖出土装入吊桶，用自制提升绞车提升，垂直运输到地面，堆积到指定地点，预防污染环境。4、挖孔过程中，无须将孔壁修成光面，要使孔壁稍有凹凸不平，以增加桩摩擦力。5、在挖孔过程中随时观察土质改变情况每进尺1.0米，对桩孔进行测量，以确保桩径符合要求，截面尺寸必需满足设计要求，并采取垂球垂中，测量中心，确保桩孔垂直和位置正确，挖孔中线误差不得大于孔深0.5%，孔口平面和设计桩位偏差不得大于5cm。6、挖孔时，如有地下水，在桩孔底局部挖0.6m深，0.5m直径集水坑，孔内渗水量不大时，可用铁皮桶盛水，人工提升排出，渗水量大时，可用水泵排走。7、桩井下挖过程中，每循环全部要统计、查对地质情况，将结果绘制于柱状地质图上。开挖过程中如孔内地质情况和设计资料有较大出入时，立即通知项目部工程部，立即和监理、设计单位研究处理。处理后方可继续挖孔作业。8、开挖到设计标高后,应由项目部测量人员对其中心位置、孔底高程进行复测。现场技术人员应检验其断面尺寸、垂直度。三、桩孔护壁1、为预防塌方，确保人员操作安全，桩孔每开挖1m即进行护壁施工，必需时每开挖0.5m即进行护壁。2、护壁采取C20现浇混凝土（设计），模板采取自制钢模板。模板须含有足够刚度，尺寸满足桩体设计要求，护壁不作为桩体一部分，不得将护壁侵入桩体净空范围。护壁混凝土施工时要注意捣固密实。3、图所表示，护壁模板形式可采取上口小下口大梯形截面，以利于混凝土浇注和确保护壁混凝土质量，亦可采取等截面模板，上口应留约2030cm空间作混凝土入口，最终封口可在混凝土初凝后采取小粒径干硬性混凝土填塞密实。4、护壁混凝土须根据项目部试验人员提供施工配合比正确计量，采取机械集中拌和，不得在现场人工拌和。5、护壁径向厚度为20cm，护壁要高出地面30cm，预防地表水流入或滚落杂物伤人。6、护壁浇筑前必需依据护桩采取垂球认真定位，调整模板位置和尺寸，并经项目部主管技术人员检验合格后方可施作护壁，确保竖直度、孔径符合设计及规范要求。7、在围岩松软破碎和有滑动面节段,要在护壁内顺滑坡方向用临时横撑支护,并注意观察其受力情况,当发觉横撑受力变形、破损而失效时,孔下施工人员必需立即撤离。8、拆除护壁模板应在护壁混凝土含有一定强度并确保孔壁稳定情况下方可进行。9、锁口及护壁施工必需严格按设计要求实施。四、质量标准挖孔质量标准要符合本交底所包含相关内容及公路工程质量检验评定标准(JTGF80-1-)，挖孔许可偏差应符合下表要求：抗滑桩各项尺寸许可偏差序号项目许可偏差施工单位检验数量检验方法1中心位置群桩100每桩检验全站仪、尺量排架桩许可50极值1002断面尺寸大于设计尺寸6处尺量孔上、中、下三个断面纵、横3孔底高程50每桩检验全站仪、尺量4桩孔垂直度0.5%桩长每桩检验吊线、尺量五、钢筋加工制作1、桩身、护壁及挡土板钢筋制作必需严格根据施工图进行制作安装。2、钢筋在加工场内按设计尺寸进行加工，要做到钢筋表面洁净无锈渍。加工完成后运到施工现场，采取孔内绑扎方法。主筋采取双面搭接焊进行焊接，搭接长度大于5d。同一截面接头总数不超出主筋总根数50%，箍筋采取点焊，和主筋相连定位筋进行焊接。不过要注意焊接时不能伤及主筋。同一根钢筋上不得配置过多接头。竖向钢筋搭接处不得放在土石分界或滑面处。钢筋骨架安装尺寸许可偏差序号项目许可偏差施工单位检验数量1钢筋骨架长度10mm尺量：按骨架总数30%抽查2钢筋骨架宽或直径5mm尺量：按骨架总数30%抽查3主筋间距20mm尺量：每构件检验2个断面4箍筋间距10mm尺量：每构件检验510个间距5保护层厚度10mm尺量：每构件沿模板周围检验8 处六、桩身混凝土施工1、材料进场必需有正式出厂合格证书和产品质量检验单。水泥、砂、石等材料要对其产地、名称、规格、数量等各项物理化学性能进行全方面了解和检测，经监理工程师同意后方可使用。多种材料不得交错混杂，应分开堆放，并设标志。管理人员应随时查看材料数量，掌握工程进度需求量。施工用水要求洁净，符合质量要求。2、按试验室提供配合比，在拌和站进行混凝土拌合和生产成品。采取混凝土罐车将混凝土运输到施工现场，采取吊车入模至料斗。3、混凝土要经过串筒注入桩孔, 串筒底端和混凝土面距离不得超出2m。桩身混凝土灌注必需连续进行,要震捣密实以预防出现蜂窝麻面。桩身地上部分要轮廓清楚,并按设计设置牛腿,方便安装挡土板。七、外露部分桩身施工1、模板安装钢筋绑扎完成后，再次对墩柱中心放样，校核中心后方可安装模板。模板安装前需要打磨除锈除污，用干布檫净后涂抹脱模剂，涂抹过程中要控制脱模剂用量，做到涂抹均匀。安装时候模板吊起和安放时候需慢起慢落，有专员扶持，避免碰歪钢筋笼、砸伤已浇筑完成混凝土和伤人事件。模板安放就为后立即上螺栓，拉起缆绳。此过程需确保螺栓全部上满，栓死；缆绳四角对等、牢靠。模板安装完成后，用5-10Kg垂球进行垂直度控制，垂球用细钢丝绳吊挂模板上，所用垂球大小依据桩身高度控制，竖直度0.3%H且小于20mm，条件是垂球在垂吊时不会被风吹动而影响中心线位置为宜。2、混凝土浇筑 钢筋模板经监理工程师检验合格后，在混凝土浇筑准备工作完成后，开盘浇筑混凝土。浇筑混凝土前，将混凝土连接处按要求凿毛处理，冲洗洁净。混凝土在搅拌站拌和，混凝土罐车运至现场用吊车送料入模。在混凝土浇筑过程中，派有经验混凝土工负责振捣，振捣采取插入式振动棒，振动棒移动距离不超出其作用1.5倍，和模板保持510cm距离。混凝土分层浇筑，每层厚度小于30cm 。振捣时振动棒插入下层混凝土510cm，每一层振捣完成时渐渐提出振动棒，将气泡引出至混凝土表面。对每一振位，应振动到该部位密实为止。密实标志是混凝土停止下沉，不再冒泡，表面平坦，混凝土泛浆。施工中严格根据规范及设计要求操作，以确保混凝土外观质量和内在质量。浇筑完成初凝后，即进行浇水养生。待混凝土强度达成设计强度70%后，拆除模板，涂养护剂。3、混凝土养护混凝土浇筑完成后要立即做好养护方法，在混凝土面洒水养护。待模板拆除后立即将墩身用塑料薄膜包裹墩顶继续洒水养护。八、挡土板施工挡土板长3.6m，板宽1.0m，板厚0.3m, 采取C25混凝土预制。 预制挡土板应待其混凝土强度达成设计强度75%以上方可进行运输和吊装。运输吊装时要部署好合理支点和吊点，避免强烈震动和摔打，预防挡土板破损。1、 C25混凝土预制板在路基范围内集中预制，模板采取5mm厚钢模板,混凝土用混凝土拌和站集中拌和。在预制板混凝土浇筑时,先把钢模内涂抹一层薄薄脱模剂,再在钢模底部铺垫一层细砂后,方可浇筑C25混凝土。混凝土严格根据试验室配合比采取重量法进料拌和预制。混凝土用插入式振动器振捣密实后,用平板燙抹光表面。2、材料进场必需有正式出厂合格证书和产品质量检验单。水泥、砂、石等材料要对其产地、名称、规格、数量等各项物理化学性能进行全方面了解和检测，经监理工程师同意后方可使用。多种材料不得交错混杂，应分开堆放，并设标志。管理人员应随时查看材料数量，掌握工程进度需求量。施工用水要求洁净，符合质量要求。3、钢筋在加工场地严格按图纸及设计要求下料，然后运输到工地现场制作规范绑扎平台上进行成型绑扎。钢筋连接采取双面焊，焊接长度大于5d。三、施工进度安排计划开工日期6月1日，完工日期8月31日。四、设备、人员安排1、关键设备安排序号设备名称规格型号单位数量1卷扬机台102空压机台53拌和站7500型套14钢筋弯曲机台15钢筋切割机台16氧割设备套17电焊机台38混凝土罐车5m3台39汽车吊25t台110手拉葫芦5T台411振动器台612钢管轮扣式483.5T4013模板20014柴油发电机台12、关键人员序号岗位责任人数备注1施工队队长12施工技术责任人13施工员24质检员15安全员16汽车吊司机27试验员28电工19拌和站操作人员210混凝土罐车司机211挖孔工人3012模板工813钢筋工1214混凝土工415杂工10五、安全、质量注意事项为有效杜绝人工挖孔桩工程安全事故发生，确保安全生产，加强质量控制，应注意以下事项：1、挖孔工人必需配有安全帽、安全绳，系好安全钩，必需时应搭设掩体。2、孔口护壁应高出地面30cm，以预防土、石、杂物滚入孔内伤人。3、挖孔工作暂停时，孔口必需罩盖，并设置安全警示标志，预防人员坠入孔中。4、挖孔过程中，还应常常检验孔内二氧化碳含量，如超出0.3%或孔深超出10米时，应采取机械通风。5、天天开始作业前及施工中，现场作业人员全部要认真检验提升架辘轳轴、支架、吊绳、挂钩、保险装置和吊桶、刹车制动等设备和工具是否完好无损，防护设施是否安置到位和正确牢靠可靠，发觉问题时立即向项目部安全责任人汇报，并在修复及设备试运行正常完好后方准许正式使用。6、装料时，吊斗不能装得太满，预防洒落碴块伤人。7、孔内运出土石碴料应堆放在离孔口安全范围以外地方并立即清理出场，在孔口周围1米范围内不堆放杂物，保持作业场所整齐。8、作业孔口确保有些人配合作业，不得随意变换。当孔下有些人作业时，孔上作业人员不得私自离开岗位，应亲密注意孔下作业情况，并做到和孔下人员轮换作业。9、孔内作业人员在作业过程中，应随时注意孔内多种改变情况，如地下水、流砂、流泥、塌方、孔圈护壁变形、有害气体、不明物等，发觉问题立即回到孔上汇报现场安全员采取方法处了处理。10、人工挖孔施工时应确保每节护壁混凝土设计厚度、同心度、直径及垂直度，每挖成一节就应立即支模并浇灌混凝土，护壁混凝土浇灌要四面同时上升，振捣密实，待混凝土达成要求强度后方可拆模。11、严禁在夜间进行挖孔作业，遇特殊情况需夜班作业时，须经项目部安全责任人同意，并有安全员现场指挥、监督检验和技术指导。12、工具必需放在专门吊斗内，上班时先送工具后送人下井，下班时先送人后吊工具出井。13、浇筑混凝土所用水泥砂石等原材料必需经过试验室检验合格后方能使用。14、墙后填土应在锚固桩混凝土强度达成设计强度70%以后方可进行填筑。六、环境保护方法1、生产、生活区环境保护方法有污水产生生产设施位置设废水处理池。在施工区和生活区设置污水处理系统，不将有害物质和未经处理施工废水直接排放，并备有临时污水聚集沉淀设施过滤施工、生活排水。保护施工区和生活区环境卫生，定时清除垃圾、在施工区和生活区设置足够临时卫生设施，定时清扫处理。施工现场设置油料库，其库房地、墙面做防渗漏处理，指派专员负责油料储存、使用、保管，预防油料跑、冒、滴、漏污染土质、水体。对柴油机安装防漏油设施，对机壳进行覆盖围护，避免漏油污染。对施工临时设施，待工程完工后进行根本清理，恢复原状、原貌。对汽油等易挥发品存放要密闭，并尽可能缩短开启时间。不在施工现场焚烧有毒、有害和有恶臭气味物质。2、施工噪声、振动控制使施工噪声、振动达成施工场界环境标准。选择低噪声设备，即对移动性设备噪声超标一律不用；对固定式高噪声设备，在选型时严格比较噪声大小。采取优异施工工艺和设备，机械尽可能采取液压设备或以摩擦压力替换机械振动。合理部署多种施工作业区和生活作业区，利用距离、隔墙使噪声大幅度自然衰减。出入现场机械、车辆做到不鸣笛，不急刹车；加强设备维修，定时保养润滑；并对和施工无关人员和车辆加以控制，以避免或降低噪声。3、固体废弃物处理施工营地和施工现场垃圾，集中堆放。施工和生活中废弃物也可经当地环境保护部门同意后，运至指定地点。另外，工地设置能冲洗厕所，派专员清理打扫，并定时对周围喷药消毒，以防蚊蝇滋生、病毒传输。报废材料或施工中返工挖除材料立即运出现场并进行掩埋等处理。对于施工中废弃零碎配件、边角料、水泥袋、包装箱等立即搜集清理并搞好现场卫生，以保护自然环境和景观不受破坏。
