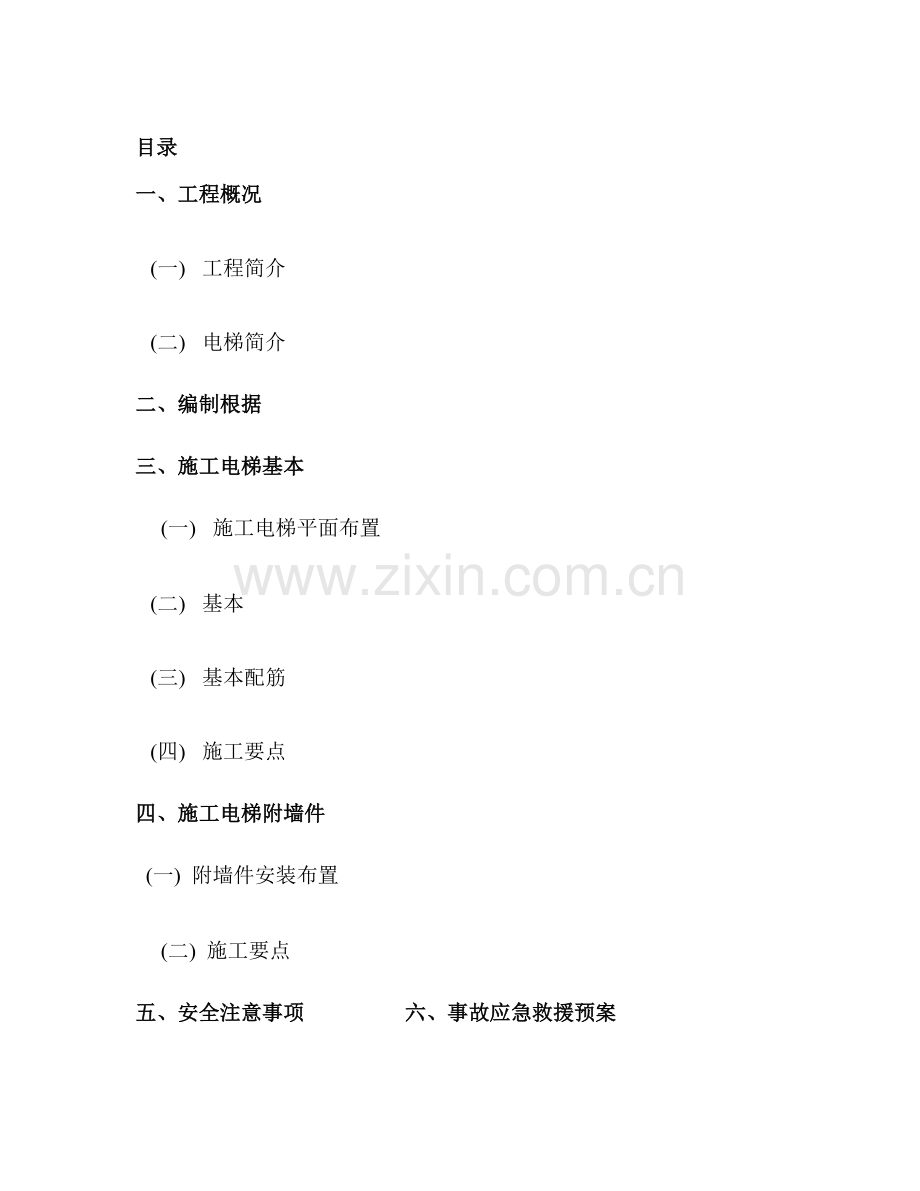

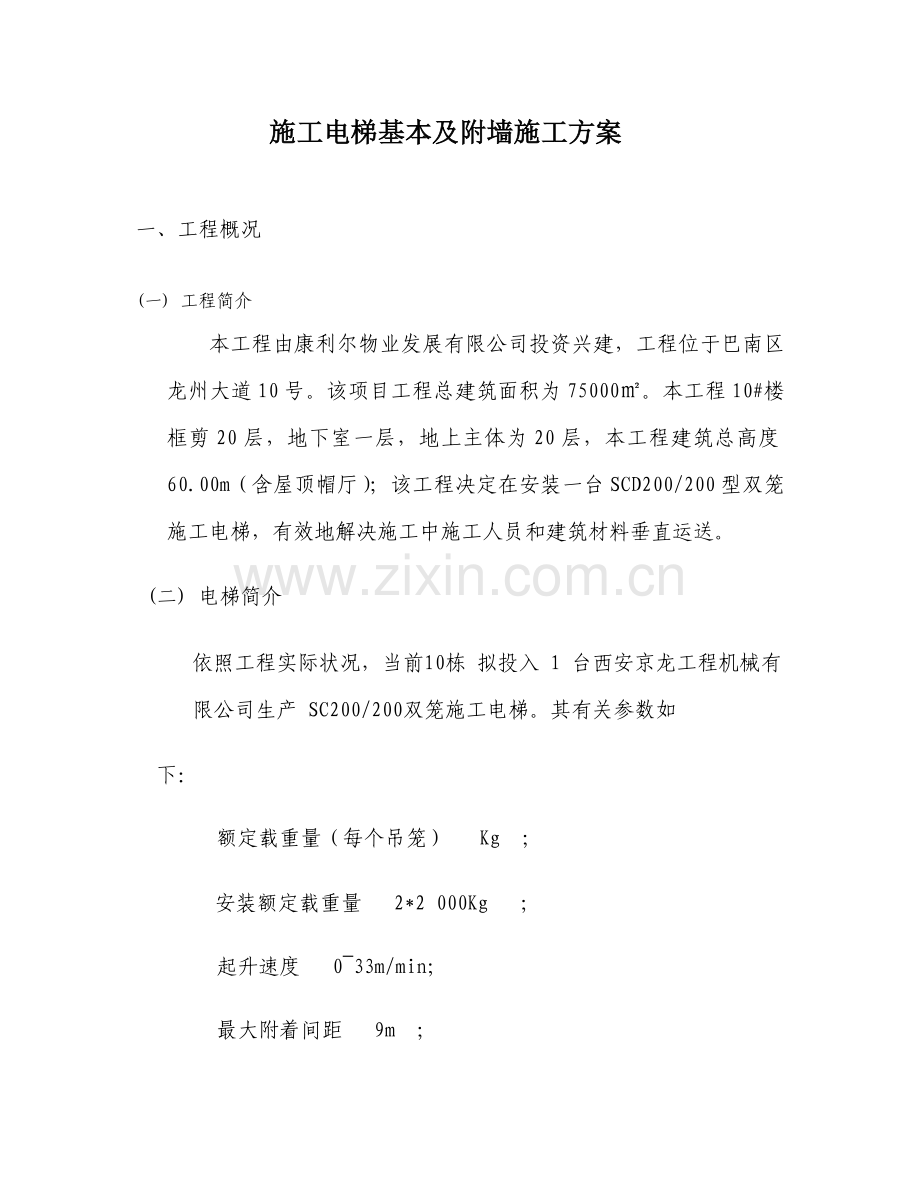

1、目录 一、工程概况 (一) 工程简介(二) 电梯简介 二、编制根据 三、施工电梯基本 (一) 施工电梯平面布置 (二) 基本 (三) 基本配筋 (四) 施工要点 四、施工电梯附墙件 (一) 附墙件安装布置 (二) 施工要点五、安全注意事项 六、事故应急救援预案 施工电梯基本及附墙施工方案 一、工程概况 (一) 工程简介 本工程由康利尔物业发展有限公司投资兴建,工程位于巴南区龙州大道10号。该项目工程总建筑面积为75000。本工程10#楼框剪20层,地下室一层,地上主体为20层,本工程建筑总高度60.00m(含屋顶帽厅);该工程决定在安装一台SCD200/200型双笼施工电梯,有效地解决施工中施
2、工人员和建筑材料垂直运送。 (二) 电梯简介 依照工程实际状况,当前10栋 拟投入 1 台西安京龙工程机械有限公司生产 SC200/200双笼施工电梯。其有关参数如下:额定载重量(每个吊笼) Kg ;安装额定载重量 2*2 000Kg ; 起升速度 033m/min;最大附着间距 9m ;原则架设高度 89 吊笼内空尺寸 3.2m*1.5m*2.5m 吊笼重量 1480Kg原则节横截面形式 矩形 原则节重量 150Kg原则节尺寸 0.65*0.65*1.508m二、编制根据 1、施工现场机械设备安全技术规范(JGJ33 ) 2、建筑施工安全检查 原则(JGJ59)3、建筑机械使用安全 技术规程
3、(JGJ33- )(J119-) 4、施工升降机安全规则(GB/T100551996) 5、施工升降机技术条件(GB/T100541996) 6、施工现场暂时用电安全技术规范(JGJ46 ) 7、高处作业安全技术 规范(JGJ8091) 8、建筑构造荷载规范 (GB50009) 9、SC 型升降机使用手册 三、施工电梯基本 (一) 施工电梯平面布置 依照工程施工平面布置图,结合现场详细条件及工程图纸规定,拟定该双笼电梯位置。详细位置总平面布置图。 依照施工电梯使用阐明书和避免施工电梯与建筑物外墙脚手架冲突,外墙与导轨架中心距离要满足规定 。 (二) 基本 施工顺序按施工平面布置拟定基本位置基本
4、地板加固支设模板绑扎钢筋安放预埋螺栓及电梯底盘(规定位置精确,标高和平整度符合规定)浇筑砼拆模、养护。地基承载力 基本底面承受荷载设计值为0.15Mpa,基本开挖后必要今监理、甲方进行验收并对岩土取样实验值不不大于设计值后方可进行下道工序施工。 (三) 基本配筋 依照SC 型升降机使用手册,施工电梯采用 4400mm3800 mm300mm基本,基本砼标号为 C35;基本配筋为双层双向 12200,配筋图如下图所示: (四) 施工要点 1、基本施工时应认真校对基本及预埋件轴线位置,偏差不得不不大于5mm。要控制砼表水平度不得不不大于 1/1000。 2、基本座或基本预埋件应所有埋入混凝土基本板
5、内。 3、将 2.5 米长50505 角钢一头削尖,打入双笼电梯基本范畴内,支设双笼电梯基本模板,绑扎钢筋,钢筋一定要与已打入角钢焊接完好,作避雷引下线。 4、砼浇筑完毕后及时闭水养护,达到强度后即可安装双笼电梯。 5、基本平面必要保证良好排水。 四、施工电梯附墙件 (一) 附墙件安装布置 施工电梯采用型附墙,依照使用手册所示,附墙架之间间距为 39m,导轨架自由高度不不不大于 7.5m,依照以上原则再结合本工程实际状况,得出 附墙位置如下表所示: 附墙件安装位置表 序号附墙型号L1L2L建筑层附墙标高第一道型第 1 层3.000第二道型第 4 层12.00第三道型第 7层21.00第四道型第
6、 10 层30.00第五道型第 13层39.00第六道型第 16 层48.00第七道型第 19 层57.00 (二) 施工要点 1、在构造施 工过程中,对需 预埋附墙埋件楼 层,在砼浇筑 迈进行埋件预埋; 2、将圆管与埋件进行焊接; 3、在导轨架上安装两根方管,用螺栓紧固; 4、将两根管与附墙座连接; 5、用螺栓及 销子将别的某些 连接起来,调节好 各方向距离并 同步校正导轨架垂直度; 6、紧固所有螺栓,慢慢启动升降机,保证吊笼及对重不与附墙架碰; 7、附墙架最大水平倾角不得不不大于8 ,即 1 44:1000。 五、安全注意事项 1、地面操作人员,应尽量避免在高空作业面正下方停留或通过,也不
7、得在起重机起重臂或正在安装构件下停留或通过。 2、高处操作人员使用工具、零配件等,应放在随身佩带工具袋内,不可随意向下丢掷。 3、构件安装后,必要检查连接质量,只有连接的确安全可靠,才干松钩或拆除暂时固定工具。 4、雨天和雾天不安排高空作业,必要进行时一定要采用可靠防滑、防坠办法;遇到六级及以上大风时,必要停止高空作业。恶劣天气后要对高空作业设施进行全面检查、修复和完善。 5、重点把好高空作业安全关,有高处作业人员必要通过体检合格,工作期间,禁止喝酒、打闹。小型工具、焊条头子等放在专门工具袋内。使用工具时,要握持牢固。手持工具应系安全绳,应避免直线垂直交叉作业。 6、吊装作业应划定危险区域,挂
8、设安全标志,加强安全警戒。 7、禁止在高空抛掷任何物件,传递物件用绳拴牢。 8、统一高空、地面通迅、联系一律用对讲机,禁止在高空和地面互相直接喊话。 六、事故应急救援预案 目:为了贯彻实行“安全第一,防止为主,综合治理”安全方针,应依照危险性较大现场环境、设计规定及施工办法等工程特点进行危险源辨识,以及采用相应防止办法及救援方案,提高整个项目部对事故整体应急能力,保证发生意外事故时能有序地应急指挥,有效地保护员工生命、公司财产安全、保护生态环境和资源,把事故减少到最小限度,特制定本预案。 1、应急领导小组: 施工前应成立专门应急领导小组,来保证发生意外事故时能有序应急指挥,领导小构成员如下:
9、组 长:殷昭明 电话:副组长:肖绪碧 电话: 组 员:朱道红、林建、胡俊、张世华、刘志、曹合平、张德卫、李恒伟。2、应急领导小组职责: 2.1、领导各单位应急小组培训和学习工作,提高其应变能力。 2.2、当施工现场发生突发事件时,负责救险人员、器材、车辆、通信联系和组织指挥协调。 2.3、负责配备好各种应急物资和消防器材、救生设备和其她应急设备。 2.4、发生事故要及时赶到现场组织指挥,控制事故扩大和持续发生,并迅速向上级主管部门报告。 2.5、负责组织抢险、疏散、救济及通信联系。 2.6、组织应急检查,保证现场道路畅通,对危险大施工项目应与本地医院获得联系,做好救护准备。 3、应急反映预案:
10、 3.1、事故报告程序:事故发生后,作业人员、班组长、现场负责人、项目部安全主管领导应及时逐级上报,并联系报警,组织急救。 3.2、事故报告:事故发生后应逐级上报,普通为现场事故知情人员、作业队、班组安全员、施工单位专职安全员。发生重大事故(涉及人员伤亡、重伤及财产损失等严重事故)时,应及时向上级领导报告,并在 24 小时内向上级主管部门作出书面报告。 3.3、现场事故应急解决:施工过程中也许发生事故重要有机具伤人、高温中暑、高空坠落、落物伤人等事故。 3.3.1、高温中暑应急解决: 3.3.1.1、应迅速将中暑人员移至阴凉地方。解开衣服,让其平卧,头部不要垫高。 3.3.1.2、降温:用凉水
